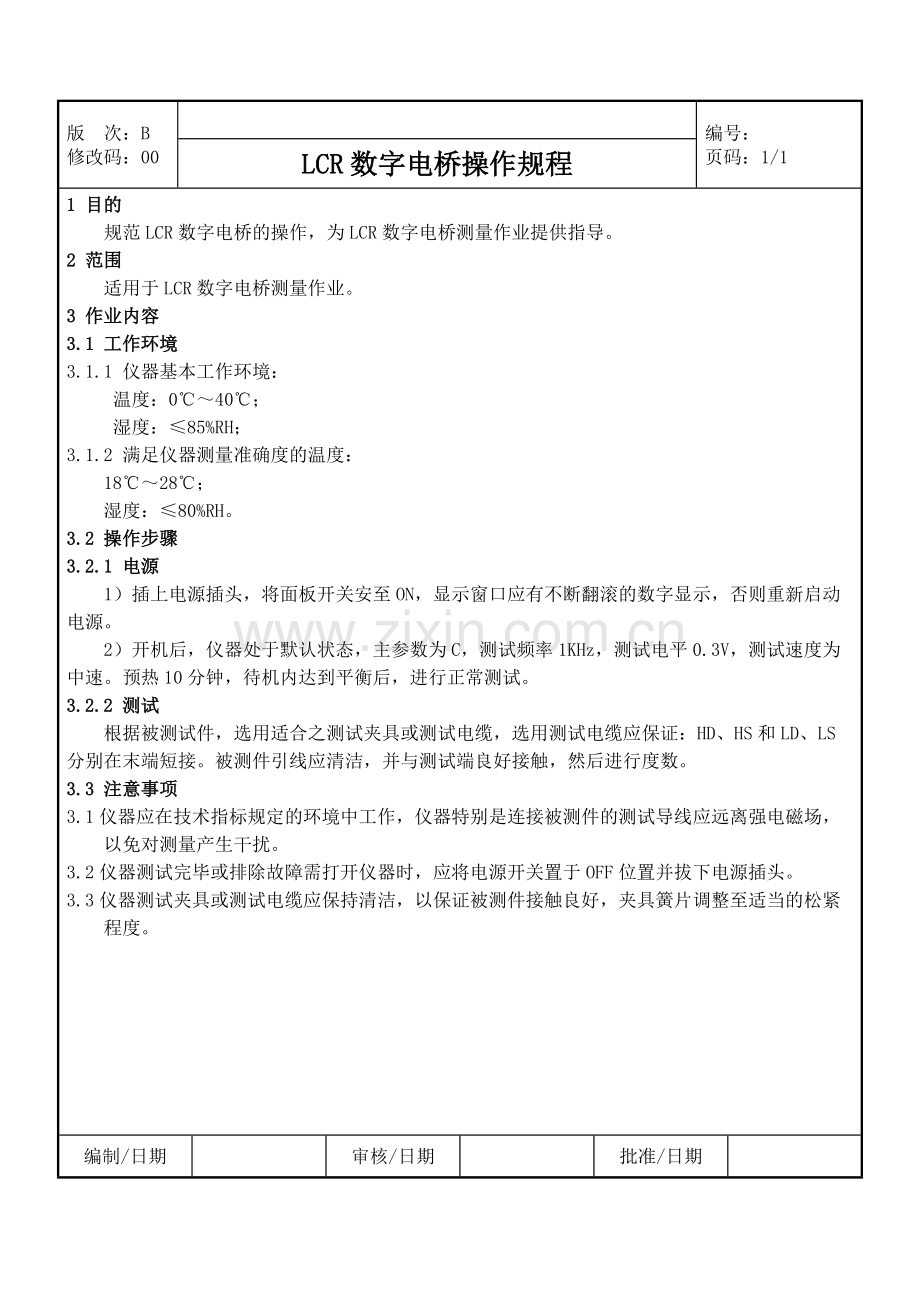

版次：B修改码：00LCRLCR 数字电桥操作规程数字电桥操作规程编号：页码：1/11 1 目的目的规范 LCR 数字电桥的操作，为 LCR 数字电桥测量作业提供指导。2 2 范围范围适用于 LCR 数字电桥测量作业。3 3 作业内容作业内容3.13.1 工作环境工作环境3.1.1 仪器基本工作环境：温度：040；湿度：85%RH；3.1.2 满足仪器测量准确度的温度：1828；湿度：80%RH。3.23.2 操作步骤操作步骤3.2.13.2.1 电源电源1）插上电源插头，将面板开关安至 ON，显示窗口应有不断翻滚的数字显示，否则重新启动电源。2）开机后，仪器处于默认状态，主参数为 C，测试频率 1KHz，测试电平 0.3V，测试速度为中速。预热 10 分钟，待机内达到平衡后，进行正常测试。3.2.23.2.2 测试测试根据被测试件，选用适合之测试夹具或测试电缆，选用测试电缆应保证：HD、HS 和 LD、LS分别在末端短接。被测件引线应清洁，并与测试端良好接触，然后进行度数。3.33.3 注意事项注意事项3.1 仪器应在技术指标规定的环境中工作，仪器特别是连接被测件的测试导线应远离强电磁场，以免对测量产生干扰。3.2 仪器测试完毕或排除故障需打开仪器时，应将电源开关置于 OFF 位置并拔下电源插头。3.3 仪器测试夹具或测试电缆应保持清洁，以保证被测件接触良好，夹具簧片调整至适当的松紧程度。编制/日期审核/日期批准/日期
