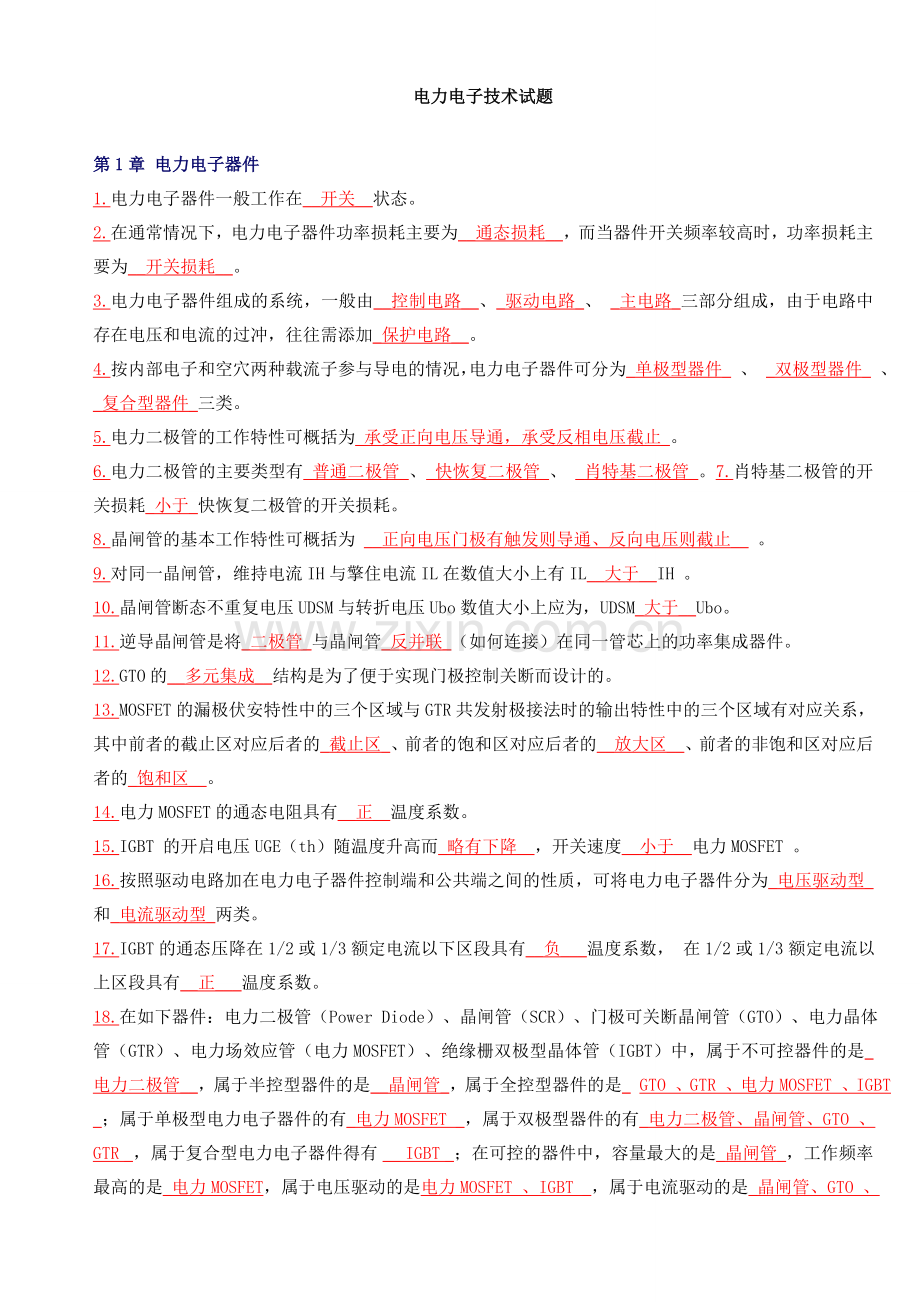

<p>电力电子技术试题
第1章 电力电子器件
1.电力电子器件一般工作在__开关__状态。
2.在通常情况下，电力电子器件功率损耗主要为__通态损耗__，而当器件开关频率较高时，功率损耗主要为__开关损耗__。
3.电力电子器件组成的系统，一般由__控制电路__、_驱动电路_、 _主电路_三部分组成，由于电路中存在电压和电流的过冲，往往需添加_保护电路__。
4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为_单极型器件_ 、 _双极型器件_ 、_复合型器件_三类。
5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。
6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、 _肖特基二极管_。7.肖特基二极管的开关损耗_小于_快恢复二极管的开关损耗。
8.晶闸管的基本工作特性可概括为 __正向电压门极有触发则导通、反向电压则截止__ 。
9.对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL__大于__IH 。
10.晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为，UDSM_大于__Ubo。
11.逆导晶闸管是将_二极管_与晶闸管_反并联_（如何连接）在同一管芯上的功率集成器件。
12.GTO的__多元集成__结构是为了便于实现门极控制关断而设计的。
13.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的__放大区__、前者的非饱和区对应后者的_饱和区__。
14.电力MOSFET的通态电阻具有__正__温度系数。
15.IGBT 的开启电压UGE（th）随温度升高而_略有下降__，开关速度__小于__电力MOSFET 。
16.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为_电压驱动型_和_电流驱动型_两类。
17.IGBT的通态压降在1/2或1/3额定电流以下区段具有__负___温度系数， 在1/2或1/3额定电流以上区段具有__正___温度系数。
18.在如下器件：电力二极管（Power Diode）、晶闸管（SCR）、门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应管（电力MOSFET）、绝缘栅双极型晶体管（IGBT）中，属于不可控器件的是_电力二极管__，属于半控型器件的是__晶闸管_，属于全控型器件的是_ GTO 、GTR 、电力MOSFET 、IGBT _；属于单极型电力电子器件的有_电力MOSFET _，属于双极型器件的有_电力二极管、晶闸管、GTO 、GTR _，属于复合型电力电子器件得有 __ IGBT _；在可控的器件中，容量最大的是_晶闸管_，工作频率最高的是_电力MOSFET，属于电压驱动的是电力MOSFET 、IGBT _，属于电流驱动的是_晶闸管、GTO 、GTR _。

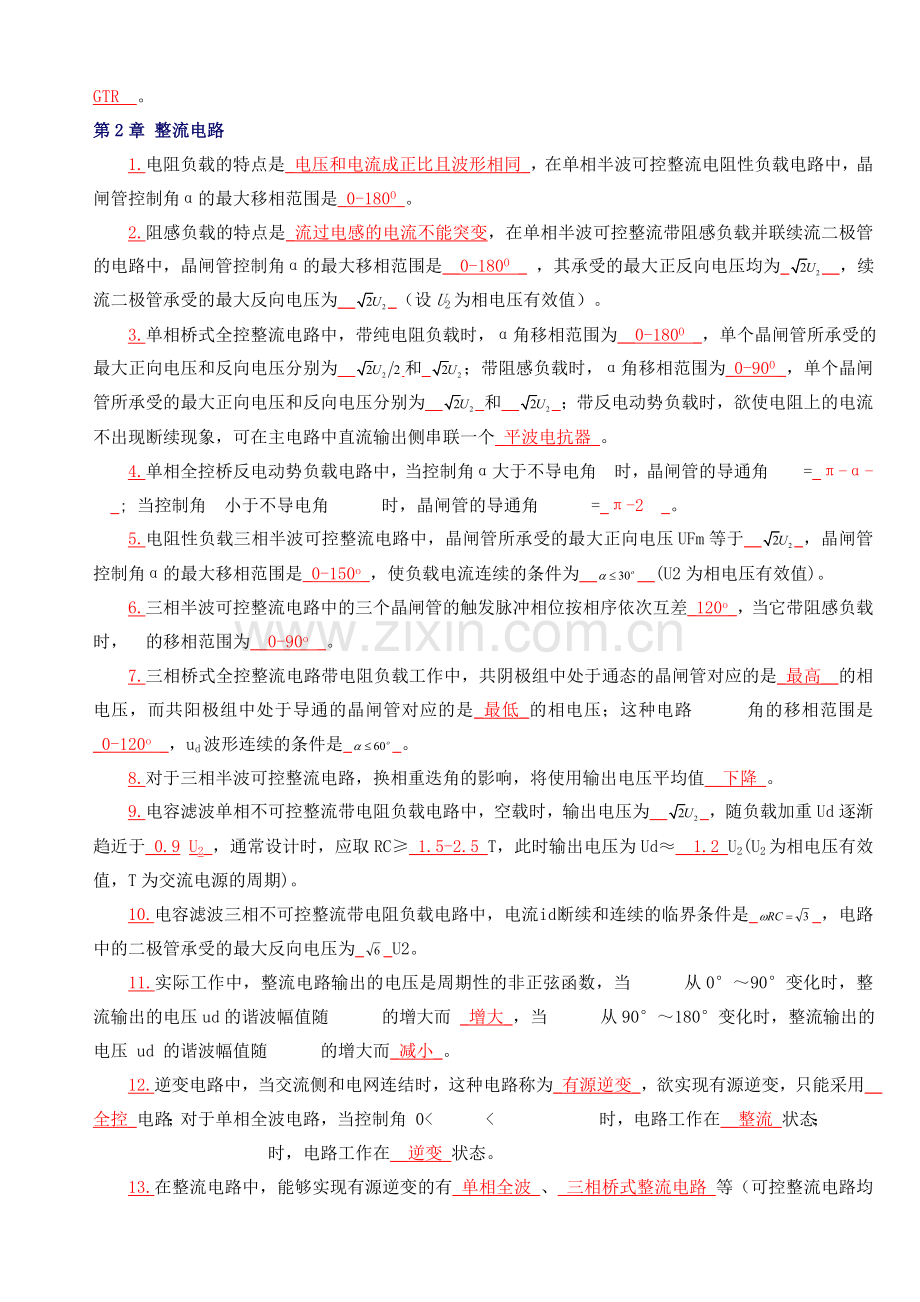

第2章 整流电路
1.电阻负载的特点是_电压和电流成正比且波形相同_，在单相半波可控整流电阻性负载电路中，晶闸管控制角α的最大移相范围是_0-180O_。
2.阻感负载的特点是_流过电感的电流不能突变，在单相半波可控整流带阻感负载并联续流二极管的电路中，晶闸管控制角α的最大移相范围是__0-180O _ ，其承受的最大正反向电压均为___，续流二极管承受的最大反向电压为___（设U2为相电压有效值）。
3.单相桥式全控整流电路中，带纯电阻负载时，α角移相范围为__0-180O _，单个晶闸管所承受的最大正向电压和反向电压分别为__ 和_；带阻感负载时，α角移相范围为_0-90O _，单个晶闸管所承受的最大正向电压和反向电压分别为___和___；带反电动势负载时，欲使电阻上的电流不出现断续现象，可在主电路中直流输出侧串联一个_平波电抗器_。
4.单相全控桥反电动势负载电路中，当控制角α大于不导电角d时，晶闸管的导通角q =_π-α-d_; 当控制角a小于不导电角 d 时，晶闸管的导通角 q =_π-2d_。
5.电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压UFm等于___，晶闸管控制角α的最大移相范围是_0-150o_，使负载电流连续的条件为____(U2为相电压有效值)。
6.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差_120o _，当它带阻感负载时，a的移相范围为__0-90o _。
7.三相桥式全控整流电路带电阻负载工作中，共阴极组中处于通态的晶闸管对应的是_最高__的相电压，而共阳极组中处于导通的晶闸管对应的是_最低_的相电压；这种电路 a 角的移相范围是_0-120o _，ud波形连续的条件是__。
8.对于三相半波可控整流电路，换相重迭角的影响，将使用输出电压平均值__下降_。
9.电容滤波单相不可控整流带电阻负载电路中，空载时，输出电压为___，随负载加重Ud逐渐趋近于_0.9 U2_，通常设计时，应取RC≥_1.5-2.5_T，此时输出电压为Ud≈__1.2_U2(U2为相电压有效值，T为交流电源的周期)。
10.电容滤波三相不可控整流带电阻负载电路中，电流 id 断续和连续的临界条件是__，电路中的二极管承受的最大反向电压为__U2。
11.实际工作中，整流电路输出的电压是周期性的非正弦函数，当 a 从0°～90°变化时，整流输出的电压ud的谐波幅值随 a 的增大而 _增大_，当 a 从90°～180°变化时，整流输出的电压 ud 的谐波幅值随 a 的增大而_减小_。
12.逆变电路中，当交流侧和电网连结时，这种电路称为_有源逆变_，欲实现有源逆变，只能采用__全控_电路；对于单相全波电路，当控制角 0< a < p /2 时，电路工作在__整流_状态； p /2< a < p 时，电路工作在__逆变_状态。
13.在整流电路中，能够实现有源逆变的有_单相全波_、_三相桥式整流电路_等（可控整流电路均可），其工作在有源逆变状态的条件是_有直流电动势，其极性和晶闸管导通方向一致，其值大于变流器直流侧平均电压_和__晶闸管的控制角a > 90O，使输出平均电压Ud为负值_。
14.晶闸管直流电动机系统工作于整流状态，当电流连续时，电动机的机械特性为一组_平行的直线_，当电流断续时，电动机的理想空载转速将_抬高_，随 a 的增加，进入断续区的电流_加大_。
15.直流可逆电力拖动系统中电动机可以实现四象限运行，当其处于第一象限时，电动机作_电动__运行，电动机_正__转，正组桥工作在_整流_状态；当其处于第四象限时，电动机做_发电_运行，电动机_反转_转，___正_组桥工作在逆变状态。
16.大、中功率的变流器广泛应用的是_晶体管__触发电路，同步信号为锯齿波的触发电路，可分为三个基本环节，即_脉冲的形成与放大__、_锯齿波的形成与脉冲移相_和_同步环节_。
第3章 直流斩波电路
1.直流斩波电路完成得是直流到_直流_的变换。
2.直流斩波电路中最基本的两种电路是_降压斩波电路 和_升压斩波电路_。
3.斩波电路有三种控制方式：_脉冲宽度调制（PWM）_、_频率调制_和_（ton和T都可调，改变占空比）混合型。
4.升压斩波电路的典型应用有_直流电动机传动_和_单相功率因数校正_等。
5.升降压斩波电路呈现升压状态的条件为________。
6.CuK斩波电路电压的输入输出关系相同的有__升压斩波电路___、__Sepic斩波电路_和__Zeta斩波电路__。
7.Sepic斩波电路和Zeta斩波电路具有相同的输入输出关系，所不同的是：_ Sepic斩波电路_的电源电流和负载电流均连续，_ Zeta斩波电路_的输入、输出电流均是断续的，但两种电路输出的电压都为__正_极性的 。
8.斩波电路用于拖动直流电动机时，降压斩波电路能使电动机工作于第__1__象限，升压斩波电路能使电动机工作于第__2__象限，_电流可逆斩波电路能使电动机工作于第1和第2象限。
9.桥式可逆斩波电路用于拖动直流电动机时，可使电动机工作于第_1、2、3、4_象限。
10.复合斩波电路中，电流可逆斩波电路可看作一个_升压_斩波电路和一个__降压_斩波电路的组合；多相多重斩波电路中，3相3重斩波电路相当于3个__基本__斩波电路并联。
第4章 交流—交流电力变换电路
1.改变频率的电路称为_变频电路_，变频电路有交交变频电路和_交直交变频_电路两种形式，前者又称为_直接变频电路__，后者也称为_间接变频电路_。
2.单相调压电路带电阻负载，其导通控制角a的移相范围为_0-180O_，随 a 的增大， Uo_降低_，功率因数l_降低__。
3.单相交流调压电路带阻感负载，当控制角a＜j(j=arctan(wL/R) )时,VT1的导通时间_逐渐缩短_,VT2的导通时间__逐渐延长_。
4.根据三相联接形式的不同，三相交流调压电路具有多种形式，TCR属于_支路控制三角形_联结方式，TCR的控制角 a 的移相范围为_90O-180O_，线电流中所含谐波的次数为_6k±1_。
5.晶闸管投切电容器 选择晶闸管投入时刻的原则是：_该时刻交流电源电压应和电容器预先充电电压相等_。
6.把电网频率的交流电直接变换成可调频率的交流电的变流电路称为__交交变频电路_。
7.单相交交变频电路带阻感负载时，哪组变流电路工作是由_输出电流的方向_决定的，交流电路工作在整流还是逆变状态是根据_输出电流方向和输出电压方向是否相同_决定的。
8.当采用6脉波三相桥式电路且电网频率为50Hz时，单相交交变频电路的输出上限频率约为_20Hz__。
9.三相交交变频电路主要有两种接线方式，即_公共交流母线进线方式_和_输出星形联结方式_，其中主要用于中等容量的交流调速系统是_公共交流母线进线方式_。
10.矩阵式变频电路是近年来出现的一种新颖的变频电路。它采用的开关器件是_全控_器件；控制方式是_斩控方式__。
1、请在空格内标出下面元件的简称：电力晶体管 GTR ；可关断晶闸管 GTO ；功率场效应晶体管 MOSFET ；绝缘栅双极型晶体管IGBT ；IGBT是 MOSFET 和 GTR 的复合管。
2、晶闸管对触发脉冲的要求是要有足够的驱动功率 、 触发脉冲前沿要陡幅值要高 和 触发脉冲要与晶闸管阳极电压同步 。
3、多个晶闸管相并联时必须考虑 均流 的问题，解决的方法是 串专用均流电抗器。 。
4、在电流型逆变器中，输出电压波形为 正弦波 波，输出电流波形为 方波波。
5、型号为KS100-8的元件表示双向晶闸管 晶闸管、它的额定电压为 800V 伏、额定有效电流为 100A 安。
6、180°导电型三相桥式逆变电路，晶闸管换相是在_同一桥臂 上的上、下二个元件之间进行；而120º导电型三相桥式逆变电路，晶闸管换相是在_不同桥臂 上的元件之间进行的。
7、当温度降低时，晶闸管的触发电流会 增加、 、正反向漏电流会 下降、 ；当温度升高时，晶闸管的触发电流会 下降、 、正反向漏电流会 增加 。
8、 在有环流逆变系统中，环流指的是只流经 两组变流器之间 而不流经 负载 的电流。环流可在电路中加 电抗器 来限制。为了减小环流一般采用控制角α = β的工作方式。
9、常用的过电流保护措施有 快速熔断器 、 串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降 。（写出四种即可）
10、逆变器按直流侧提供的电源的性质来分，可分为 电压型 型逆变器和 电流型 型逆变器，电压型逆变器直流侧是电压源，通常由可控整流输出在最靠近逆变桥侧用 电容 器进行滤波，电压型三相桥式逆变电路的换流是在桥路的 本桥元件之间元件之间换流，每只晶闸管导电的角度是 180º 度；而电流型逆变器直流侧是电流源，通常由可控整流输出在最靠近逆变桥侧是用 电感 滤波，电流型三相桥式逆变电路换流是在 异桥元件之间元件之间换流，每只晶闸管导电的角度是 120º
度。
11、直流斩波电路按照输入电压与输出电压的高低变化来分类有 降压 斩波电路； 升压 斩波电路； 升降压 斩波电路。
12、由晶闸管构成的逆变器换流方式有负载 换流和 强迫 换流。
13、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为 有源、 逆变器与 无源 逆变器两大类。
14、有一晶闸管的型号为KK200－9，请说明KK 快速晶闸管 ； 200表示表示 200A ，9表示 900V 。
15、单结晶体管产生的触发脉冲是 尖脉冲 脉冲；主要用于驱动 小 功率的晶闸管；锯齿波同步触发电路产生的脉冲为 强触发脉冲 脉冲；可以触发 大 功率的晶闸管。
17、为了减小变流电路的开、关损耗，通常让元件工作在软开关状态，软开关电路种类很多，但归纳起来可分为 零电流开关 与 零电压开关 两大类。
18、直流斩波电路在改变负载的直流电压时，常用的控制方式有 等频调宽控制；等宽调频控制；脉宽与频率同时控制 三种。
19、由波形系数可知，晶闸管在额定情况下的有效值电流为ITn等于 1.57 倍IT（AV），如果IT（AV）=100安培，则它允许的有效电流为 157 安培。通常在选择晶闸管时还要留出 1.5—2 倍的裕量。
20、通常变流电路实现换流的方式有 器件换流，电网换流，负载换流，强迫换流四种。
21、在单相交流调压电路中，负载为电阻性时移相范围是 ，负载是阻感性时移相范围是 。
22、在电力晶闸管电路中，常用的过电压保护有 避雷器；阻容吸收；硒堆；压敏电阻；整流式阻容吸收等几种。
23、。晶闸管的维持电流IH是指在温40度以下 温度条件下，门极断开时，晶闸管从较大通态电流下降到刚好能保持导通所必须的最小 阳极 电流。
25、普通晶闸管的图形符号是 ，三个电极分别是 阳极A ， 阴极K 和门极G 晶闸管的导通条件是阳极加正电压，阴极接负电压，门极接正向电压形成了足够门极电流时晶闸管导通；关断条件是当晶闸管阳极电流小于维持电流IH时，导通的晶闸管关断。.。
27、绝缘栅双极型晶体管是以 电力场效应晶体管栅极； 作为栅极，以 以电力晶体管集电极和发射极 复合而成。
28、在电力晶闸管电路中，常用的过电流保护有 快速熔断器；电路串电抗器；过流时快速移相；直流快速开关；等几种。
29、晶闸管的换相重叠角与电路的 触发角α；变压器漏抗XB；平均电流Id；电源相电压U2。等到参数有关。
31、单相全波可控整流电路中，晶闸管承受的最大反向电压为 。三相半波可控整流电路中，晶闸管承受的最大反向电压为 。（电源相电压为U2）
32、要使三相全控桥式整流电路正常工作，对晶闸管触发方法有两种，一是用
大于60º小于120º的宽脉冲， 触发；二是用 脉冲前沿相差60º的双窄脉冲 触发。
35、带平衡电抗器的双反星形电路，变压器绕组同时有两相 相导电；晶闸管每隔 60 度换一次流，每只晶闸管导通 120 度，变压器同一铁心柱上的两个绕组同名端 相反 ，所以以两绕组的电流方向也 相反 ，因此变压器的铁心不会被 磁化 。
36、三相桥式全控整流电路是由一组共 阴 极三只晶闸管和一组共 阳 极的三只晶闸管串联后构成的，晶闸管的换相是在同一组内的元件进行的。每隔 60度 换一次相，在电流连续时每只晶闸管导通 120 度。要使电路工作正常，必须任何时刻要有 两 只晶闸管同时导通，，一个是共 阴 极的，另一个是共 阳 极的元件，且要求不是 不在同一桥臂上 的两个元件。
37、从晶闸管开始承受正向电压起到晶闸管导通之间的电角度称为 控制角 角，用 α 表示。
38、一般操作引起的过电压都是瞬时尖峰电压，经常使用的保护方法是阻容保护、
而对于能量较大的过电压，还需要设置非线性电阻保护，目前常用的方法有 压敏电阻和 硒堆。 。
39、交流零触发开关电路就是利用过零触发 方式来控制晶闸管导通与关断的。
40、型号为KS100-8的元件表示 双向晶闸管 管、它的额定电压为 800V、 伏、额定电流为 100A 安。
41、实现有源逆为的条件为 要有一个直流逆变电源，它的极性方向与晶闸管的导通方向一致，其幅极应稍大于逆变桥直流侧输出的平均电压；逆变桥必须工作在β<90º（即α>90º）区间，使输出电压极性与整流时相反，才能把直流能量逆变成交流能量反送到交流电网。
42、在由两组反并联变流装置组成的直流电机的四象限运行系统中，两组变流装置分别工作在正组 整流 状态、 逆变 状态、反组 整流状态，逆变状态。
43、有源逆变指的是把直流 能量转变成 交流 能量后送给 电网的 装置。
44、给晶闸管阳极加上一定的 正向 电压；在门极加上正向门极 电压，并形成足够的 门极触发 电流，晶闸管才能导通。
45、当负载为大电感负载，如不加续流二极管时，在电路中出现触发脉冲丢失时单相桥式半控整流桥，， 与 三相桥式半控整流桥 电路会出现失控现象。
46、三相半波可控整流电路，输出到负载的平均电压波形脉动频率为 150 HZ；而三相全控桥整流电路，输出到负载的平均电压波形脉动频率为 300 HZ；这说明 三相桥式全控整流桥 电路的纹波系数比 三相半波可控流电路 电路要小。
47、造成逆变失败的原因有 逆变桥晶闸管或元件损坏，供电电源缺相，逆变角太小，触发脉冲丢失或未按时到达，等几种。
48、晶闸管在触发开通过程中，当阳极电流小于掣住 电流之前，如去掉 触发脉冲
脉冲，晶闸管又会关断。
49、对三相桥式全控变流电路实施触发时，如采用单宽脉冲触发，单宽脉冲的宽度一般
取 90º 度较合适；如采用双窄脉冲触发时，双窄脉冲的间隔应为 60º 度。
50、三相半波可控整流电路电阻性负载时，电路的移相范围 0º--150º ，三相全控桥电阻性负载时，电路的移相范围 0º--120º ，三相半控桥电阻性负载时，电路的移相范围 0º--150 。
51、锯齿波触发电路的主要环节是由 同步环节；锯齿波形成；脉冲形成；整形放大；强触发及输出 环节组成。
电力电子技术选择题
1、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差 A 度。
A、180°， B、60°， c、360°， D、120°
2、α为 C 度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。
A，0度， B，60度， C，30度， D，120度，
3、晶闸管触发电路中，若改变 B 的大小，则输出脉冲产生相位移动，达到移相控制的目的。
A、 同步电压， B、控制电压， C、脉冲变压器变比。
4、可实现有源逆变的电路为 A 。
A、三相半波可控整流电路， B、三相半控桥整流桥电路，
C、单相全控桥接续流二极管电路， D、单相半控桥整流电路。
5、在一般可逆电路中，最小逆变角βmin选在下面那一种范围合理 A 。
A、30º-35º， B、10º-15º， C、0º-10º， D、0º。
6、在下面几种电路中，不能实现有源逆变的电路有哪几种 BCD 。
A、三相半波可控整流电路。 B、三相半控整流桥电路。
C、单相全控桥接续流二极管电路。 D、单相半控桥整流电路。
7、在有源逆变电路中，逆变角的移相范围应选 B 为最好。
A、=90º∽180º， B、=35º∽90º， C、=0º∽90º，
11、下面哪种功能不属于变流的功能（ C ）
A、有源逆变 B、交流调压 C、变压器降压 D、直流斩波
12、三相半波可控整流电路的自然换相点是( B )
A、交流相电压的过零点；
B、本相相电压与相邻相电压正、负半周的交点处；
C、比三相不控整流电路的自然换相点超前30°；
D、比三相不控整流电路的自然换相点滞后60°。
13、如某晶闸管的正向阻断重复峰值电压为745V，反向重复峰值电压为825V，则该晶闸管的额定电压应为（ B ）
A、700V B、750V C、800V D、850V
14、单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( D )
A、0º-90° B、0º-120° C、0º-150° D、0º-180°
15、在单相全控桥整流电路中，两对晶闸管的触发脉冲，应依次相差 A 度。
A 、180度； B、60度； C、360度； D、120度；
16、可实现有源逆变的电路为 A 。
A、单相全控桥可控整流电路 B、三相半控桥可控整流电路
C、单相全控桥接续流二极管电路 D、单相半控桥整流电路
17、由晶闸管构成的可逆调速系统中，逆变角βmin选 A 时系统工作才可靠。
A、300~350 B、100~150 C、00~100 D、00
18、α= B 度时，三相全控桥式整流电路带电阻负载电路， 输出负载电压波形处于连续和断续的临界状态。
A、0度； B、60度；
C、30度； D、120度；
19、变流装置的功率因数总是 C 。
A、大于1； B、等于1； C、小于1；
20、变流器工作在逆变状态时，控制角α必须在 D 度。
A、0°-90°； B、30°-120°； C、60°-150°； D、90°-150°；
21、三相半波可控整流电阻性负载电路，如果三个晶闸管采用同一相触发脉冲，α的移相范围 D 。
A、0º--60º； B、0º--90º； C、0º--120º； D、0º--150º；
23、在单相桥式全控整流电路中，大电感负载时，控制角α的有效移相范围是 A 。
A、0°～90° B、0°～180° C、90°～180°
24、三相全控桥式整流电路带电阻负载，当触发角α=0º时，输出的负载电压平均值为 D 。
A、0.45U2； B、0.9U2；
C、1.17U2； D、2.34U2；
25、变流装置的功率因数总是 C 。
A、大于1； B、等于1； C、小于1；
26、三相全控桥式整流电路带大电感负载时，控制角α的有效移相范围是 A 度。
A、0°-90°； B、30°-120°； C、60°-150°； D、90°-150°；
电力电子技术问答分析题
1、 晶闸管两端并联R、C吸收回路的主要作用有哪些？其中电阻R的作用是什么？
R、C回路的作用是：吸收晶闸管瞬间过电压，限制电流上升率，动态均压作用。R的作用为：使L、C形成阻尼振荡，不会产生振荡过电压，减小晶闸管的开通电流上升率，降低开通损耗。、
2、实现有源逆变必须满足哪两个必不可少的条件？
直流侧必需外接与直流电流Id同方向的直流电源E，其数值要稍大于逆变器输出平均电压Ud，才能提供逆变能量。
逆变器必需工作在β<90º（α>90º）区域，使Ud< 0,才能把直流功率逆变为交流功率返送电网。
3、晶闸管触发的触发脉冲要满足哪几项基本要求？
A:触发信号应有足够的功率。
B触发脉冲应有一定的宽度，脉冲前沿尽可能陡，使元件在触发导通后，阳极电流能迅速上升超过掣住电流而维持导通。
C：触发脉冲必须与晶闸管的阳极电压同步，脉冲移相范围必须满足电路要求。
4、单相桥式半控整流电路，电阻性负载。当控制角
α=90º时，画出：负载电压ud、晶闸管VT1电压uVT1、整流二极管VD2电压uVD2，在一周期内的电压波形图。
6、什么是逆变失败？逆变失败后有什么后果？形成的原因是什么
逆变失败指的是：逆变过程中因某种原因使换流失败，该关断的器件末关断，该导通的器件末导通。从而使逆变桥进入整流状态，造成两电源顺向联接，形成短路。逆变失败后果是严重的，会在逆变桥与逆变电源之间产生强大的环流，损坏开关器件。产生逆变失败的原因：一是逆变角太小；二是出现触发脉冲丢失；三是主电路器件损坏；四是电源缺相等。
8、指出下图中①～⑦各保护元件及VD、Ld的名称和作用。
①星形接法的硒堆过电压保护；②三角形接法的阻容过电压保护；
③桥臂上的快速熔断器过电流保护；④晶闸管的并联阻容过电压保护；
⑤桥臂上的晶闸管串电感抑制电流上升率保护；⑥直流侧的压敏电阻过电压保护；
⑦直流回路上过电流快速开关保护；VD是电感性负载的续流二极管；
Ld是电动机回路的平波电抗器；
9、为使晶闸管变流装置正常工作，触发电路必须满足什么要求？
A、触发电路必须有足够的输出功率；B、触发脉冲必须与主回路电源电压保持同步；C、触发脉冲要有一定的宽度，且脉冲前沿要陡；D、触发脉冲的移相范围应能满足主电路的要求；
10、下图为一单相交流调压电路，试分析当开关Q置于位置1、2、3时，电路的工作情况并画出开关置于不同位置时，负载上得到的电压波形。
Q置于位置1：双向晶闸管得不到触发信号，不能导通，负载上无电压。
Q置于位置2：正半周，双向晶闸管Ⅰ+触发方式导通。负半周，由于二极管VD反偏，双向晶闸管得不到触发信号，不能导通，负载上得到半波整流电压。
Q置于位置3：正半周，双向晶闸管Ⅰ+触发方式导通。负半周，双向晶闸管Ⅲ-触发方式导通，负载上得到近似单相交流电压。
11、在下面两图中，一个工作在整流电动机状态，另一个工作在逆变发电机状态。
（1）、标出Ud、ED及id的方向。
（2）、说明E与Ud的大小关系。
（3）、当α与β的最小值均为30度时，控制角α的移向范围为多少？
整流电动机状态：电流方向从上到下，电压方向上正下负，反电势E方向上正下负，Ud大于E，控制角的移相范围0°~90°。
逆变发电机状态：电流方向从上到下，电压Ud方向上负下正，发电机电势E方向上负下正，Ud小于E，控制角的移相范围90°~150°。
一、填空
1、请在正确的空格内标出下面元件的简称：
电力晶体管 GTR ；可关断晶闸管GTO ；功率场效应晶体管 MOSFET ；绝缘栅双极型晶体管 IGBT ；IGBT是 MOSFET 和 GTR 的复合管。
2、晶闸管对触发脉冲的要求是 要有足够的驱动功率 、 触发脉冲前沿要陡幅值要高 和 触发脉冲要与晶闸管阳极电压同步。
3、多个晶闸管相并联时必须考虑 均流 的问题，解决的方法是 串专用均流电抗器。
4、在电流型逆变器中，输出电压波形为 正弦波 ，输出电流波形为 方波 。
5、型号为KS100-8的元件表示 双向晶闸管 晶闸管、它的额定电压为 800V 伏、额定有效电流为 100A 。
6、180°导电型三相桥式逆变电路，晶闸管换相是在 同一桥臂 上的上、下二个元件之间进行；而120º导电型三相桥式逆变电路，晶闸管换相是在 不同桥臂上的元件之间进行的。
7、当温度降低时，晶闸管的触发电流会 增加 、正反向漏电流会 下降 ；当温度升高时，晶闸管的触发电流会 下降 、正反向漏电流会 增加 。
2、由晶闸管构成的逆变器换流方式有 负载 换流和 强迫（脉冲）换流。
3、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为 有源 逆变器与 无源 逆变器两大类。
4、有一晶闸管的型号为KK200－9，请说明KK 快速晶闸管 ； 200表示表示 200A ，9表示 900V 。
5、单结晶体管产生的触发脉冲是 尖脉冲 脉冲；主要用于驱动 小 功率的晶闸管；锯齿波同步触发电路产生的脉冲为 强触发脉冲 脉冲；可以触发 大 功率的晶闸管。
1、普通晶闸管的图形符号是 ，三个电极分别是 阳极A ， 阴极K 和 门极G 晶闸管的导通条件是 阳极加正电压， 阴极接负电压，门极接正向电压形成了足够门极电流时晶闸管导通 ；关断条件是 当晶闸管阳极电流小于维持电流IH时，导通的晶闸管关断 。
2、可关断晶闸管的图形符号是 ；电力场效应晶体管的图形符号是
绝缘栅双极晶体管的图形符号是 ；电力晶体管的图形符号是 ；
3、单相交流调压在电阻性负载电路的移相范围在 0º—180º 变化，在阻感性负载时移相范围在 —180º 变化。
4、变流电路的换流方式有 器件换流 、 电网换流 、 负载换流 、 强迫换流 等四种。
5、提高变流置的功率因数的常用方法有 减小触发角 、 增加整流相数 、 采用多组变流装置串联供电 、 设置补偿电容 。
7、在电力晶闸管电路中，常用的过电流保护有 快速熔断器 ； 电路串电抗器 ； 过流时快速移相 ；和 直流快速开关 等几种。
8、晶闸管的换相重叠角与电路的 触发角α 、 变压器漏抗XB 、 平均电流Id 、 电源相电压U2 等参数有关。
2、单相全波可控整流电路中，晶闸管承受的最大反向电压为 U2 。三相半波可控整流电路中，晶闸管承受的最大反向电压为 U2 。（电源相电压为U2）
3、要使三相全控桥式整流电路正常工作，对晶闸管触发方法有两种，一是用 大于60º小于120º的宽脉冲 触发；二是用 脉冲前沿相差60º的双窄脉冲 触发。
4、在同步电压为锯齿波的触发电路中，锯齿波底宽可达 240º 度；实际移相才能达 0º-180 º 度。
6、软开关电路种类很多，大致可分成 零电压 电路、 零电流 电路两大类。
8、逆变器环流指的是只流经 两组反并联的逆变桥 、而不流经 负载 的电流，环流可在电路中加 采用串联电抗器 来限制。
10、绝缘栅双极型晶体管是以 电力场效应晶体管栅极为栅极 作为栅极，以 以电力晶体管集电极和发射极 作为发射极与集电极复合而成。
1、晶闸管的图形符号是 ，三个电极分别是 阳极A、 阴极K 、和门极G ，双向晶闸管的图形符号是 ，它的三个极分是 第一阳极T1、 第二阳极T2、和 门极G 。
4、从晶闸管开始承受正向电压起到晶闸管导通之间的电角度称为 控制角，用 α 表示。
5、同步电压为锯齿波的触发电路锯齿波底宽可达 240º 度；正弦波触发电路的理想移相范围可达 180º 度，实际移相范围只有 150º 。
6、一般操作过电压都是瞬时引起的尖峰电压，经常使用的保护方法是 阻容保护 而对于能量较大的过电压，还需要设置非线性电阻保护，目前常用的方法有压敏电阻和 硒堆 。
7、交流零触发开关电路就是利用 过零触发 方式来控制晶闸管导通与关断的。
二、 判断题（对√、错×）
2、 在用两组反并联晶闸管的可逆系统，使直流电动机实现四象限运行时，其中一组逆变器工作在整流状态，那么另一组就工作在逆变状态。 （ × ）
3、 晶闸管串联使用时，必须注意均流问题。 （ × ）
5、 并联谐振逆变器必须是略呈电容性电路。 （ √ ）
6、 给晶闸管加上正向阳极电压它就会导通。 （ × ）
7、 有源逆变指的是把直流电能转变成交流电能送给负载。 （ × ）
10、变频调速实际上是改变电动机内旋转磁场的速度达到改变输出转速的目的。 （ √ ）
1、两个以上晶闸管串联使用，是为了解决自身额定电压偏低，不能胜用电路电压要求，而采取的一种解决方法，但必须采取均压措施。 （ √ ）
2、逆变失败，是因主电路元件出现损坏，触发脉冲丢失，电源缺相，或是逆变角太小造成的。 （ √ ）
3、 变流装置其功率因数的高低与电路负载阻抗的性质，无直接关系。 （ √ ）
4、并联与串联谐振式逆变器属于负载换流方式，无需专门换流关断电路。 （ √ ）
5、触发普通晶闸管的触发脉冲，也能触发可关断晶闸管。 （ × ）
6、三相半波可控整流电路，不需要用大于60º小于120º的宽脉冲触发，也不需要相隔60º的双脉冲触发，只用符合要求的相隔120º的三组脉冲触发就能正常工作。 （ √ ）
7、变频调速装置是属于无源逆变的范畴。 （ √ ）
8、有源逆变装置是把逆变后的交流能量送回电网。 （ √ ）
9、双向晶闸管额定电流的定义，与普通晶闸管的定义相同。 （ √ ）
10、用稳压管削波的梯形波给单结晶体管自激振荡电路供电，目的是为了使触发脉冲与晶闸管主电路实现同步。 （ </p><!--90º（α--><!--90º（即α-->
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
