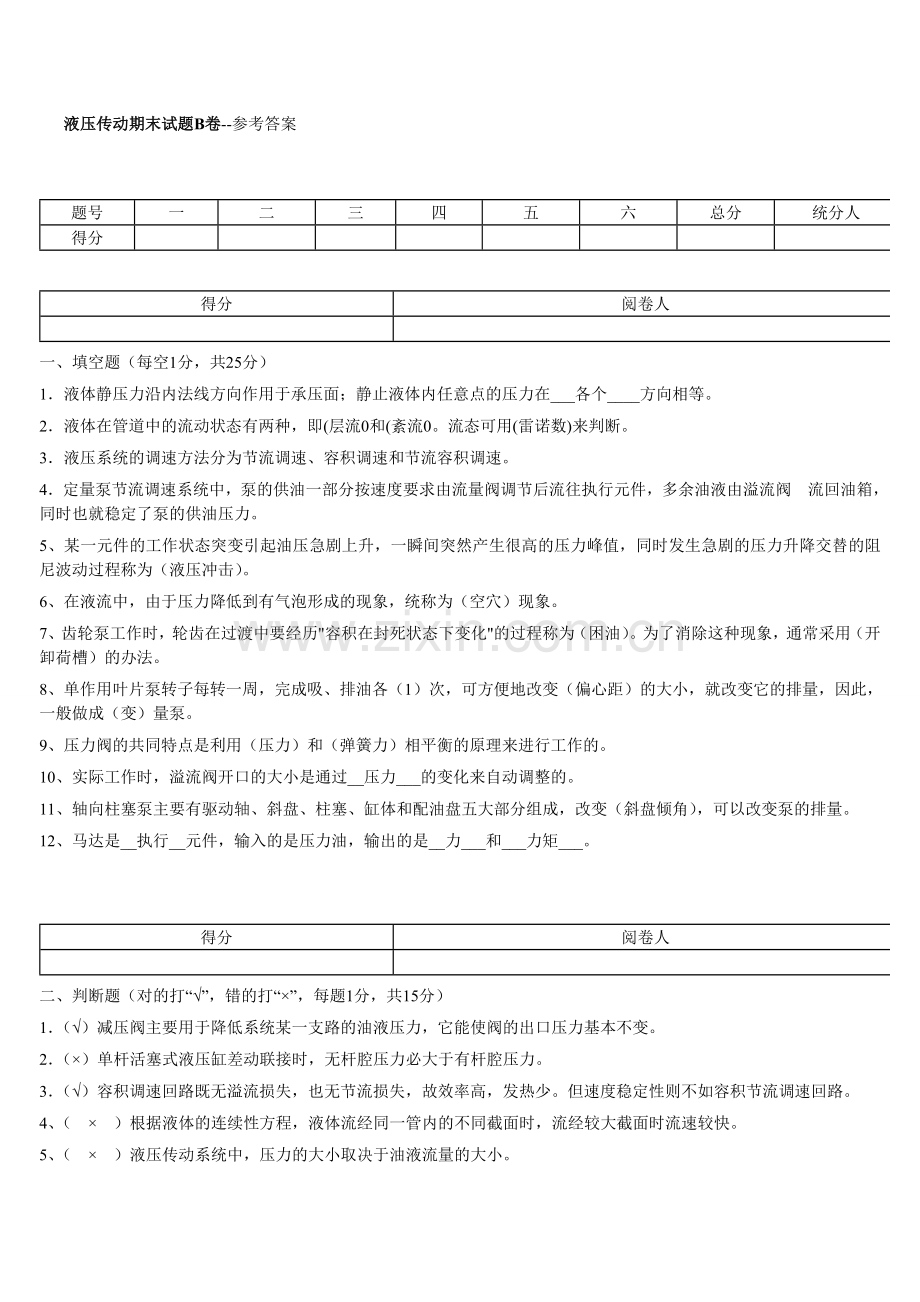

液压传动期末试题B卷--参考答案

题号
一
二
三
四
五
六
总分
统分人
得分

得分
阅卷人

一、填空题（每空1分，共25分）
1．液体静压力沿内法线方向作用于承压面；静止液体内任意点的压力在___各个____方向相等。
2．液体在管道中的流动状态有两种，即(层流0和(紊流0。流态可用(雷诺数)来判断。
3．液压系统的调速方法分为节流调速、容积调速和节流容积调速。
4．定量泵节流调速系统中，泵的供油一部分按速度要求由流量阀调节后流往执行元件，多余油液由溢流阀　流回油箱，同时也就稳定了泵的供油压力。
5、某一元件的工作状态突变引起油压急剧上升，一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为（液压冲击）。
6、在液流中，由于压力降低到有气泡形成的现象，统称为（空穴）现象。
7、齿轮泵工作时，轮齿在过渡中要经历"容积在封死状态下变化"的过程称为（困油）。为了消除这种现象，通常采用（开卸荷槽）的办法。
8、单作用叶片泵转子每转一周，完成吸、排油各（1）次，可方便地改变（偏心距）的大小，就改变它的排量，因此，一般做成（变）量泵。
9、压力阀的共同特点是利用（压力）和（弹簧力）相平衡的原理来进行工作的。
10、实际工作时，溢流阀开口的大小是通过__压力___的变化来自动调整的。
11、轴向柱塞泵主要有驱动轴、斜盘、柱塞、缸体和配油盘五大部分组成，改变（斜盘倾角），可以改变泵的排量。
12、马达是__执行__元件，输入的是压力油，输出的是__力___和___力矩___。

得分
阅卷人

二、判断题（对的打“√”，错的打“×”，每题1分，共15分）
1．（√）减压阀主要用于降低系统某一支路的油液压力，它能使阀的出口压力基本不变。
2．（×）单杆活塞式液压缸差动联接时，无杆腔压力必大于有杆腔压力。
3．（√）容积调速回路既无溢流损失，也无节流损失，故效率高，发热少。但速度稳定性则不如容积节流调速回路。
4、（　×　）根据液体的连续性方程，液体流经同一管内的不同截面时，流经较大截面时流速较快。
5、（　×　）液压传动系统中，压力的大小取决于油液流量的大小。
6、（　×　）温度对油液粘度影响是：当油液温度升高时,其粘度随着升高。
7、（　√　）直动式电磁换向阀是利用电磁力直接推动阀芯换向。
8、（　×　）调速阀与节流阀的调速性能一样。
9、（　√　）根据实验结果而推荐的可连续使用的最高压力为泵的额定输出压力。
10、（　×　）单向阀用作背压阀时，应将其弹簧更换成软弹簧。
11、（　×　）安装于液压泵吸油口的滤油器常用烧结式的滤油器。
12、（　√　）利用液压缸差动连接实现的快速运动回路，一般用于空载。
13、（　√　）液控单向阀控制油口不通压力油时，其作用与单向阀相同。
14、（　√　）利用远程调压阀的远程调压回路中，只有在溢流阀的的调定压力高于远程调压阀的调定压力时，远程调压阀才能起作用。
15、（　×　）双作用叶片泵可为变量泵。

得分
阅卷人

三、选择题（每小题1.5分，共15分）
1、液压泵能实现吸油和压油，是由于泵的c变化。
a、动能；b、压力能；c、密封容积；d、流动方向
2、用定量泵和变量马达的容积调速方式，又称为d调速。
a、 开式油路b、闭式油路c、恒转矩回路d、恒功率回路
3、外圆磨床液压系统因为采用了c换向回路，从而使工作台运动获得了良好的换向性能，提高了换向精度。
a、 压力控制制动；b、时间控制制动；c、行程控制制动；d、电气控制制动
4、液压油d，常常是液压系统发生故障的主要原因。
a、温升过高；b、粘度太小；c、粘度太大；d、受到污染。
5、双作用叶片泵从转子__b__平衡考虑，叶片数应选__c__；单作用叶片泵的叶片数常选__d__，以使流量均匀。
(a) 轴向力、(b)径向力；(c) 偶数；(d) 奇数。
6、__a___叶片泵运转时，存在不平衡的径向力；__b__叶片泵运转时，不平衡径向力相抵消，受力情况较好。
(a) 单作用；(b) 双作用。
7、对于斜盘式（直轴式）轴向柱塞泵，其流量脉动程度随柱塞数增加而__b__，__c__柱塞数的柱塞泵的流量脉动程度远小于具有相邻＿d＿柱塞数的柱塞泵的脉动程度。
(a) 上升；(b) 下降。(c) 奇数；(d) 偶数。
8、液压泵的理论输入功率___a__它的实际输出功率；液压马达的理论输出功率__b___其输入功率。
(a) 大于；(b) 等于；(c) 小于。
9、溢流阀在执行工作的时候，阀口是__a__的，液压泵的工作压力决定于溢流阀的调整压力且基本保持恒定。
(a) 常开；(b) 常闭。
10、为使三位四通阀在中位工作时能使液压缸闭锁，应采用__a___型阀。
(a) "O" 型阀、(b) "P" 型阀、(c) "Y"型阀。

得分
阅卷人

四、简答题（每小题4分，共20分）
如图所示，溢流阀1的调节压力为P1=40×105Pa，溢流阀2的调节压力为P2＝30×105Pa。问：当两个二位二通电磁换向阀同时得电（即1DT、2DT得电）时，泵的出口压力P等于多少?

答：泵的出口压力为0。

2、简单说明液压传动系统的组成。
答：动力装置。是把机械能转换为液体压力能的装置。
执行元件。是将液体的压力能转换为机械能的装置。
控制调节元件。是指控制或调节系统压力、流量、方向的元件。
辅助元件。是在系统中起散热、贮油、蓄能、连接、过滤、测压等等作用的元件。
工作介质。在系统中起传递运动、动力及信号的作用。
3、简述伯努利方程的物理意义。
答：其物理意义是：在密闭的管道中作恒定流量的理想液体具有三种形式的能量（动能、位能、压力能），在沿管道流动的过程中，三种能量之间可以相互转化，但是在管道任一断面处三种能量总和是一常量。
4、试述液压泵工作的必要条件。
答：1）必须具有密闭容积。2）密闭容积要能交替变化。3）吸油腔和压油腔要互相隔开，并且有良好的密封性。
5、为什么说先导式溢流阀的定压精度比直动式溢流阀高？
答：先导式溢流阀将控制压力的流量与主油路分开，从而减少了弹簧力变化以及液动力等对所控制压力的干扰。

得分
阅卷人

五、作图题(共5分 )
请绘制进、回油路节流调速的液压回路原理图。

得分
阅卷人

六、计算题（共20分）
1、（8分）液压泵的输出压力=10 MPa，泵转速 n=1400 r／min，排量 V=46 mL／r，容积效率=0.95，总效率＝0．9。试求液压泵的输出功率和驱动泵的电动机功率。
解：a)输出功率为：
输出流量==Vnηpv=61.2L/min
输出功率P0=p=10.2（kW）
b)求电动机的功率
Pi=P0/ηP=11.3 (KW)

2、（12分）图示一个液压泵驱动两个结构相同相互串联的液压缸，已知两缸尺寸相同，缸筒内径D=80mm,活塞杆直径d=40mm,负载F1=F2=6000N，液压泵供油流量Q=25L/min，求液压泵的供油压力P1及两个液压缸的活塞运动速度V1,V2。

解：1、P2=F2/A1=6000/(3.14x0.082/4)=1.19(Mpa)
P2对液压缸1产生的作用力：F2’=P2xA2=4484(N)
P1=(F1+F2’)/A1=2.1(MPa)
2、V1=Q/A1=5(m/min)
V2=(V1xA2)/A1=3.75(m/min)
