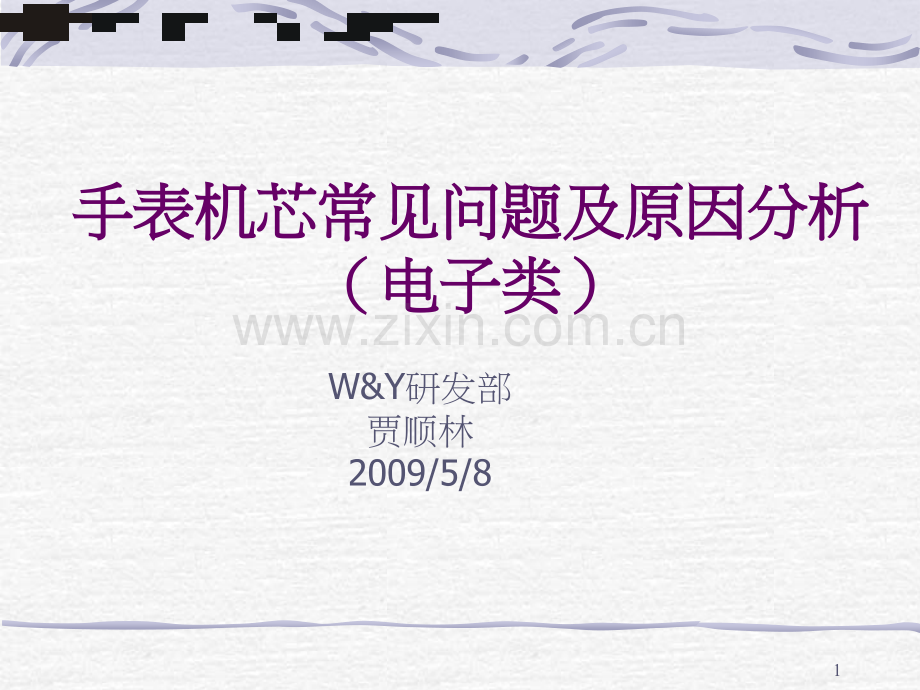

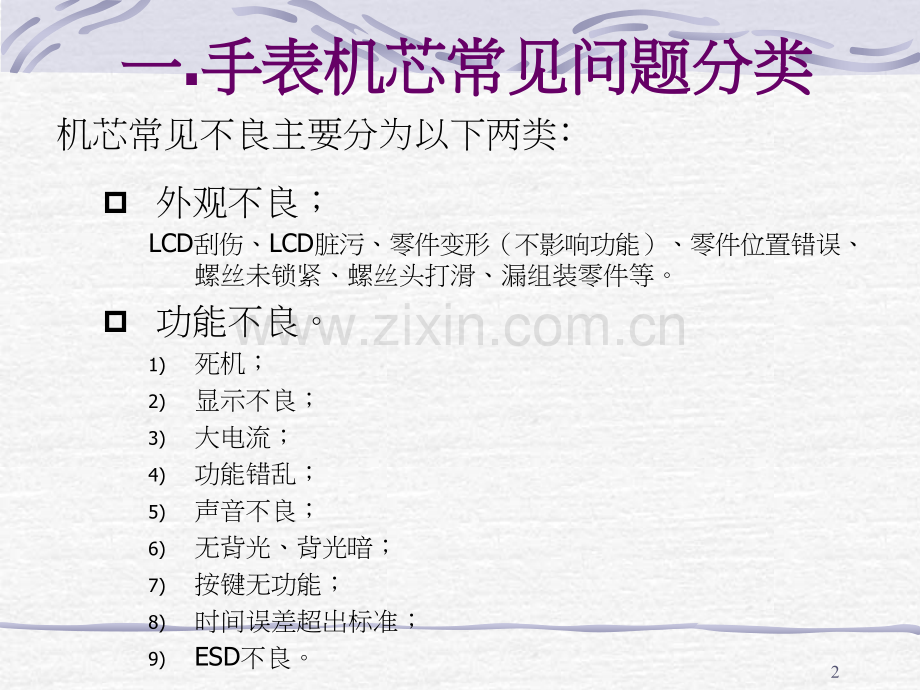

1手表机芯常见问题及原因分析手表机芯常见问题及原因分析（电子类）（电子类）W&Y研发部贾顺林2009/5/82一一.手表机芯常见问题分类手表机芯常见问题分类机芯常见不良主要分为以下两类p外观不良；LCD刮伤、LCD脏污、零件变形（不影响功能）、零件位置错误、螺丝未锁紧、螺丝头打滑、漏组装零件等。p功能不良。1)死机；2)显示不良；3)大电流；4)功能错乱；5)声音不良；6)无背光、背光暗；7)按键无功能；8)时间误差超出标准；9)ESD不良。3二二.不良现象及原因分析不良现象及原因分析1.死机死机主要为无显示与时间停止两种现象，现说明如下：1)无显示：主要不良原因如下：电池坏；电源接触不良；石英停振；IC不良。2)时间停止：主要不良原因为IC不良。42.显示不良 显示不良主要为：断字、多划、乱码、鬼影、字朦等现象，主要导致原因如下：1)漏装连接器；2)连接器倾斜；3)连接器预压过高或过低；4)LCD与PCB金手指错位；5)邦定不良；6)PCB不良；7)LCD不良；8)IC不良。53.大电流 大电流主要为机芯大电流、背光大电流、闹铃大电流等，现说明如下：1)机芯大电流：主要不良原因如下：连接器接触不良；连接器脏污、受潮；PCB不良；LCD不良；IC等电子组件不良。2)背光大电流：主要不良原因如下：EL不良；IC、线圈、晶体管等电子组件不良。3)闹铃大电流：主要为IC、线圈、晶体管等电子组件不良。64.功能错乱 功能错乱主要由IC不良、LCD不良、干扰等原因导致，现说明如下：1)IC不良导致功能错乱：主要不良原因如下：IC生产不良，测试时未检测到；在后续生产中，IC内部组件被静电打坏。2)LCD不良导致功能错乱：主要不良原因为：LCD逻辑错误或LCD内部短路导致。3)干扰：主要为EL或声音电路干扰IC振荡及I/O电路。75.声音不良 声音不良主要为：变调、无声音、声音小等现象，现说明如下：1)声音变调：主要不良原因如下：IC不良；电源不稳定；石英受干扰；线圈、蜂鸣片等不良。2)无声音：主要不良原因如下：IC、PCB、线圈、晶体管、蜂鸣片等电子组件不良；音乐弹簧、弹片等接触不良；3)声音小：主要不良原因为：IC、线圈、晶体管、蜂鸣片等电子组件不良。86.无背光、背光暗主要不良原因如下：1)背光源（EL、LED等）不良；2)背光连接器等不良；3)IC、PCB、晶体管、二极管、线圈等电子组件不良；4)电池电压低；5)LCD及印刷等不良，导致透光性差。97.按键无功能 主要不良原因如下：1)IC、PCB等电子组件不良；2)按键行程长，导致开关弹片与PCB无法接触；3)按键卡死；4)开关弹片与PCB短路或接触不良。108.时间误差超出标准 主要为石英不良或与频率电容不匹配等。119.ESD不良 机芯被静电破坏后，主要会导致以下不良：1)LCD无显示；2)LCD显示断字、乱码；3)复位；4)错时；5)功能错乱；6)按键无功能；7)机芯大电流等。121.EL（冷光片）三三.常用易损组件介绍常用易损组件介绍13EL内部结构图EL发光原理通过交流电场激发荧光物质发光。142.LCD（液晶显示器）1516173.电池根据电池使用的原材料不同常用电池可分为以下几种氧化银电池锂电池镍氢电池镍镉电池碱性电池铅酸电池氧化汞电池太阳能电池等18手表电池使用注意事项手表电池使用注意事项不能乱堆放电池。19不能将电池加热。不能将电池放到火中燃烧。不能直接在电池上焊接。不能在潮湿的环境中使用电池。不能拆卸电池。不能损坏电池形状。不能混合不同型号的电池使用。正确的插入电池。手表电池使用注意事项手表电池使用注意事项204.石英石英2122Thanks
