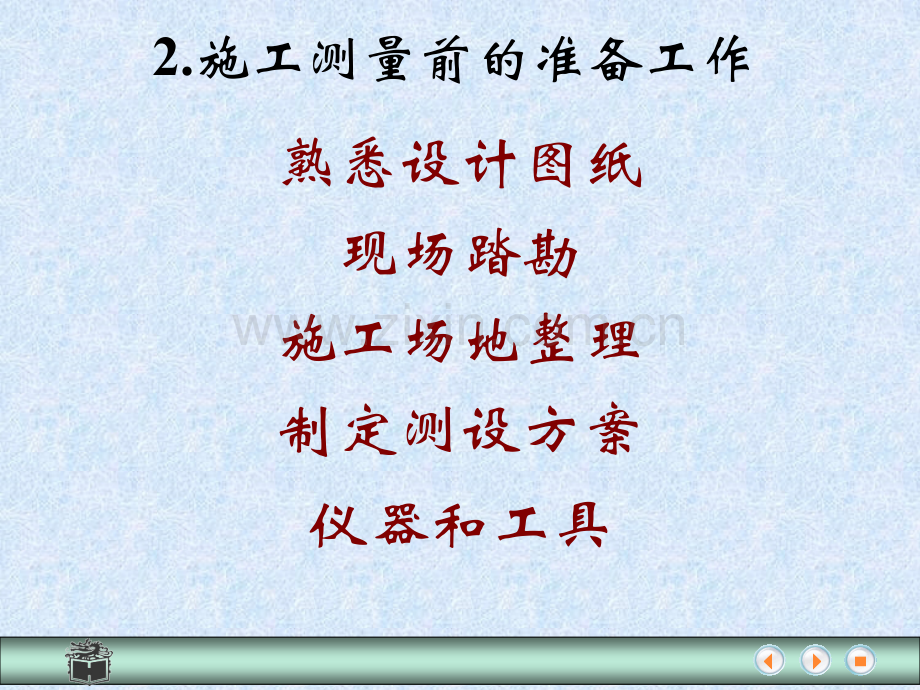

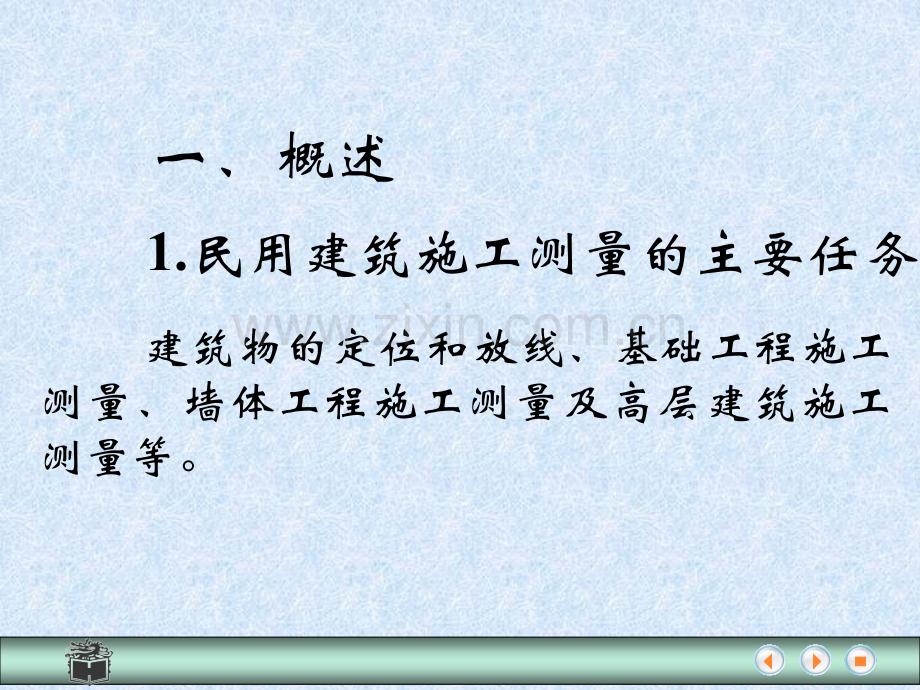

一、概述 1.民用建筑施工测量的主要任务 建筑物的定位和放线、基础工程施工测量、墙体工程施工测量及高层建筑施工测量等。2.施工测量前的准备工作熟悉设计图纸现场踏勘施工场地整理制定测设方案仪器和工具 （1）熟悉设计图纸 设计图纸是施工测量的主要依据，在测设前，应熟悉建筑物的设计图纸，了解施工建筑物与相邻地物的相互关系，以及建筑物的尺寸和施工的要求等，并仔细核对各设计图纸的有关尺寸。（2）现场踏勘 全面了解现场情况，对施工场地上的平面控制点和水准点进行检核。（3）施工场地整理 平整和清理施工场地，以便进行测设工作。（4）制定测设方案 根据设计要求、定位条件、现场地形和施工方案等因素，制定测设方案，包括测设方法、测设数据计算和绘制测设略图。（5）仪器和工具 对测设所使用的仪器和工具进行检核。二、建筑物的定位和放线 1.建筑物的定位 建筑物的定位，就是将建筑物外廓各轴线交点（简称角桩）测设在地面上，作为基础放样和细部放样的依据。6543214100宿舍楼宿舍楼BDECA3000600025003700900026006200370014240N765432bcladPM轴线控制桩轴线控制桩教学楼教学楼1Qllab宿舍楼宿舍楼14.240mc25.800mdM15.000mNQ15.000mP 检查NP的距离是否等于25.800m，N和P是否等于90，其误差应在允许范围内。2.建筑物的放线 建筑物的放线，是指根据已定位的外墙轴线交点桩（角桩），详细测设出建筑物各轴线的交点桩（或称中心桩）。然后，根据交点桩用白灰撒出基槽开挖边界线。（1）在外墙轴线周边上测设中心桩位置。7.8m3.7mMQPN1216.8m319.8m42.5m56.2m68.8m7 量距精度应达到设计精度要求。量出各轴线之间距离时，钢尺零点要始终对在同一点上。（2）恢复轴线位置的方法 恢复轴线位置的方法有设置轴线控制桩和龙门板两种形式。设置轴线控制桩 轴线控制桩设置在基槽外，基础轴线的延长线上，作为开槽后，各施工阶段恢复轴线的依据。小钉小钉混凝土混凝土木桩木桩MQN1234567P轴线钉轴线钉龙门桩龙门桩龙门板龙门板细线细线细线细线0.000NMPQ 设置龙门板 三、建筑基础工程施工测量 1.基槽抄平 建筑施工中的高程测设，又称抄平。（1）设置水平桩 为了控制基槽的开挖深度，当快挖到槽底设计标高时，应用水准仪根据地面上0.000m点，在槽壁上测设一些水平小木桩（称为水平桩），使木桩的上表面离槽底的设计标高为一固定值（如0.500m）。水平桩可作为挖槽深度、修平槽底和打基础垫层的依据。0.0001.7000.500mb2.518ma （2）水平桩的测设方法 槽底设计标高为1.700m，欲测设比槽底设计标高高0.500m的水平桩。在地面适当地方安置水准仪，在0标高线位置上立水准尺，读取后视读数为1.318m。计算测设水平桩的应读前视读数b应。在槽内一侧立水准尺，并上下移动，直至水准仪视线读数为2.518m时，沿水准尺尺底在槽壁打入一小木桩。2.垫层中线的投测 基础垫层打好后，根据轴线控制桩或龙门板上的轴线钉，用经纬仪或用拉绳挂锤球的方法，把轴线投测到垫层上，并用墨线弹出墙中心线和基础边线，作为砌筑基础的依据。MNPQ 3.基础墙标高的控制 房屋基础墙是指0.000m以下的砖墙，它的高度是用基础皮数杆来控制的。（1）基础皮数杆是一根木制的杆子，在杆上事先按照设计尺寸，将砖、灰缝厚度画出线条，并标明0.000m和防潮层的标高位置。（2）立皮数杆时，先在立杆处打一木桩，用水准仪在木桩侧面定出一条高于垫层某一数值（如100mm）的水平线，然后将皮数杆上标高相同的一条线与木桩上的水平线对齐，并用大铁钉把皮数杆与木桩钉在一起，作为基础墙的标高依据。-0.800 4.基础面标高的检查 基础施工结束后，应检查基础面的标高是否符合设计要求（也可检查防潮层）。可用水准仪测出基础面上若干点的高程和设计高程比较，允许误差为10mm。四、墙体施工测量 1.墙体定位 （1）利用轴线控制桩或龙门板上的轴线和墙边线标志，用经纬仪或拉细绳挂锤球的方法将轴线投测到基础面上或防潮层上。（2）用墨线弹出墙中线和墙边线。（4）检查外墙轴线交角是否等于90。（3）把墙轴线延伸并画在外墙基础上，作为向上投测轴线的依据。（5）把门、窗和其它洞口的边线，也在外墙基础上标定出来。1A 2.墙体各部位标高控制 在墙体施工中，墙身各部位标高通常也是用皮数杆控制。（1）在墙身皮数杆上，根据设计尺寸，按砖、灰缝的厚度画出线条，并标明0.000m、门、窗、楼板等的标高位置。（2）墙身皮数杆的设立与基础皮数杆相同，使皮数杆上的0.000m标高与房屋的室内地坪标高相吻合。在墙的转角处，每隔1015m设置一根皮数杆。（3）第二层以上墙体施工中，为了使皮数杆在同一水平面上，要用水准仪测出楼板四角的标高，取平均值作为地坪标高，并以此作为立皮数杆的标志。框架结构的民用建筑，墙体砌筑是在框架施工后进行的，故可在柱面上画线，代替皮数杆。五、建筑物的轴线投测 在多层建筑墙身砌筑过程中，为了保证建筑物轴线位置正确，可用吊锤球或经纬仪将轴线投测到各层楼板边缘或柱顶上。1.吊锤球法 将较重的锤球悬吊在楼板或柱顶边缘，当锤球尖对准基础墙面上的轴线标志时，线在楼板或柱顶边缘的位置即为楼层轴线端点位置，并画出标志线。各轴线的端点投测完后，用钢尺检核各轴线的间距，符合要求后，继续施工，并把轴线逐层自下向上传递。吊锤球法简便易行，不受施工场地限制，一般能保证施工质量。但当有风或建筑物较高时，投测误差较大。2.经纬仪投测法 在轴线控制桩上安置经纬仪，严格整平后，瞄准基础墙面上的轴线标志，用盘左、盘右分中投点法，将轴线投测到楼层边缘或柱顶上。将所有端点投测到楼板上之后，用钢尺检核其间距，相对误差不得大于1/2000。检查合格后，才能在楼板分间弹线，继续施工。六、建筑物的高程传递1.利用皮数杆传递高程 一般建筑物可用墙体皮数杆传递高程。2.利用钢尺直接丈量 对于高程传递精度要求较高的建筑物，通常用钢尺直接丈量来传递高程。对于二层以上的各层，每砌高一层，就从楼梯间用钢尺从下层的“+0.500m”标高线，向上量出层高，测出上一层的“+0.500m”标高线。3.吊钢尺法 用悬挂钢尺代替水准尺，用水准仪读数，从下向上传递高程。
