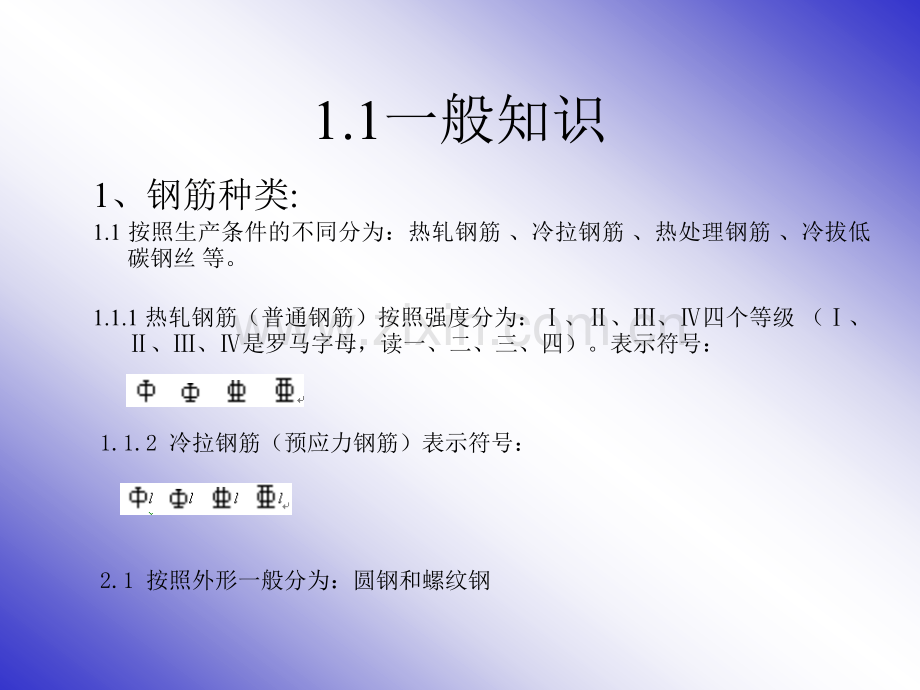

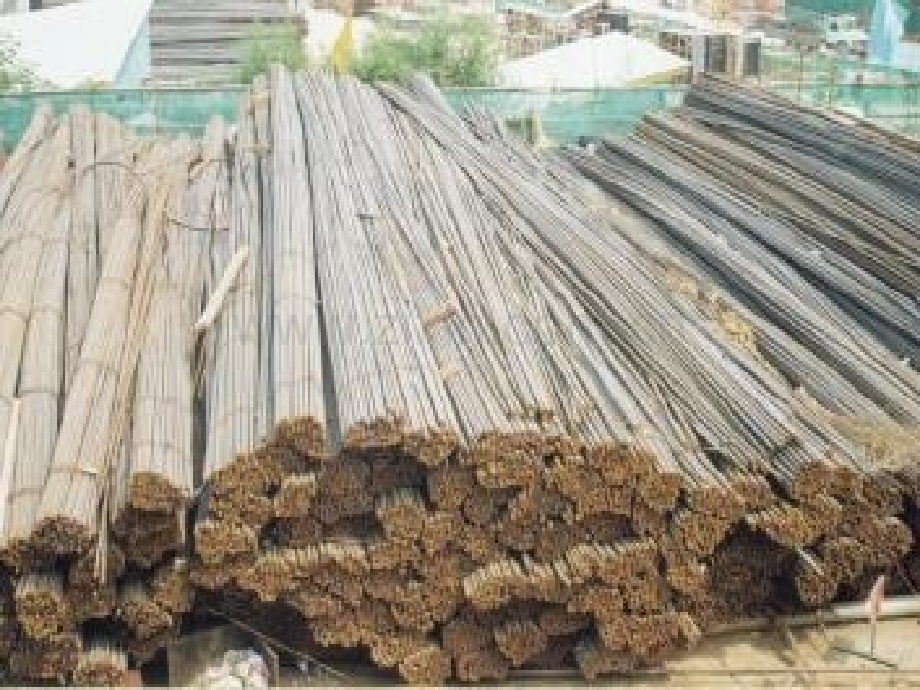

1、钢筋种类:1.1按照生产条件的不同分为：热轧钢筋、冷拉钢筋、热处理钢筋、冷拔低碳钢丝等。1.1.1热轧钢筋（普通钢筋）按照强度分为：、四个等级（、是罗马字母，读一、二、三、四）。表示符号：1.1.2 冷拉钢筋（预应力钢筋）表示符号：1.1一般知识2.1 按照外形一般分为：圆钢和螺纹钢 二级钢筋一级钢筋钢筋一般表示法（钢筋信息）钢筋一般表示法（钢筋信息）1.2钢筋一般表示法（图例）钢筋一般表示法（图例）预应力钢筋表示法钢筋涉及概念l混凝土保护层：纵向受力钢筋的外表面到截面边缘的垂直距离。作用有三：减少砼开裂后纵向钢筋的锈蚀、高温时使钢筋的温度上升减缓、使纵筋与砼有较好的粘结。l锚固：为了使钢筋不被拔出就必须有一定的埋入长度使得钢筋能通过粘结应力把拉拔传递给砼，此埋入长度即为锚固。最小锚固长度：La;抗震锚固长度:Lael弯钩：为了保证可靠粘结与锚固光圆钢末端做成的弯钩，有90、135、180度。l弯曲调整值：钢筋弯曲时外侧伸长，内侧缩短，轴线长度不变。因弯曲处形成圆弧而量尺寸又是延直线外，量外包尺寸，因此弯曲钢筋的量度尺寸大于下料尺寸，两者之间的差值叫弯曲调整值。l搭接：钢筋长度不够需要接长所发生的驳接，有绑扎搭接、焊接、机械连接。钢筋绑扎搭接钢筋搭接图样常见钢筋混凝土构件梁柱板剪力墙楼梯基础梁分类框架梁屋面框架梁非框架梁悬挑梁关于平法的识图及配筋构造关于平法的识图及配筋构造梁内钢筋说明标注说明上图集中标注：KL2(2A)中KL2为梁名称，2A表示两跨有一端悬臂；8100/200（2）表示箍筋是一级钢直径是8加密区间距为100非加密区为200，肢数为2；225表示2根二级、直径是25的通长筋；*410表示四根一级、直径是10的腰筋；（412）表示4根一级、直径是12的架立筋；（-0.100）表示梁顶标高；原位标注：225+222表示该处钢筋总信息为表示该处钢筋总信息为2根直径是根直径是25的加上的加上2根直径是根直径是22的。的。6254/2表示6根钢筋上排有4根下排有2根柱箍筋：保证纵向钢筋的位置正确，又防止纵向钢筋压曲，从而提高柱承载能力。在构件中，箍筋应做成封闭式。柱中的箍筋一般仅按构造要求配置：（1）、柱是一种受压构件，在承受荷载时，由于“长细比”影响，纵向钢筋可能过早地被压弯屈而丧失承载能力，因此，利用箍筋将它们围住，以改善抗弯曲条件。（2）、配置箍筋，使柱的钢筋形成一个完整的骨架，与纵向钢筋互相联系，满足施工的要求。板的分类单块板连续板异形板板内钢筋说明板内钢筋说明剪力墙涉及相关概念暗柱端柱暗梁连梁剪力墙钢筋类型竖向钢筋：剪力墙身竖直方向设置的用于抗弯的钢筋。水平钢筋：剪力墙身水平方向设置的用于抗剪的钢筋。洞口加筋楼梯A型（一跑楼梯）B型（有低端平板一跑楼梯）C型（有低端平板一跑楼梯）D型（有低端和高端平板一跑楼梯）钢筋计算上通筋：跨长和-左边支座的右半边-右边支座左半边+锚固*2：梁钢筋的计算箍筋（根数）：【L(净跨)-50*2】/箍筋间距+1左边支座上部负筋：1、上排：L(净跨)/3+锚固2、下排：L(净跨)/4+锚固右边支座上部负筋：1、上排：L(净跨)/3+锚固2、下排：L(净跨)/4+锚固中间支座上部负筋：1、上排：L(净跨)/3+L(净跨)/3+支座宽2、下排：L(净跨)/4+L(净跨)/4+支座宽【注：L(净跨)为该支座相邻两跨跨长值大者】下部纵筋：跨长-左边支座的右半边-右边支座左半边+左边锚固+右边锚固吊筋：次梁宽+50*2+2*【梁高-2*砼保护层】/SIN45+2*20*D架立筋：净跨长-L(净跨)/3【左边支座】-L(净跨)/3【右边支座】+搭接*2悬臂梁钢筋计算下图钢筋形式：全跨长-砼保护层-右支座+下弯长度+锚固长度下弯长度：梁高-2*砼保护层+次梁宽-砼保护层+50+斜长+锚固值基础插筋：基础层高+上层上层非连接区长度+搭接长度+锚固长度-砼保护层（35）柱钢筋的计算中间层纵筋：层高-非连接区长度+上层非连接区长度+搭接长度顶层柱纵筋（中柱）：层高-梁高非连接区长度+锚固长度锚固长度：梁高砼保护层12d顶层柱纵筋（角柱、边柱）：层高-梁高-上层非连接区长度+顶层锚固长度插筋：与上层钢筋的搭接长度+非搭接区长度+伸入下层的锚固长度箍筋（根数）：【L(净跨)-50*2】/箍筋间距+1底部受力筋：标注长度+2*弯钩长度（一级钢时）板钢筋计算上图单块板钢筋根数：【板宽-上轴线到梁边距离-下轴到梁边距离-2*50】/间距+1负筋：标注长度+左弯折长度+右弯折长度剪力墙钢筋计算墙身钢筋水平钢筋竖向钢筋墙端为端柱墙端为暗柱外侧钢筋连续通过外侧钢筋不连续通过外侧钢筋连续通过外侧钢筋不连续通过基础层中间层顶层长度根数长度根数墙柱端柱暗柱墙柱暗梁连梁纵筋箍筋纵筋箍筋中间层顶层墙身水平钢筋(墙端为暗柱)：长度：墙端为暗柱时：外侧钢筋连续通过外侧钢筋墙长-2*保护层内侧钢筋墙长-2*保护层+弯折外侧钢筋不连续通过外侧钢筋墙长-2*保护层+0.65*2Lae内侧钢筋墙长-2*保护层+弯折根数：层高-2*50/间距+1（暗梁、连梁墙身水平筋照设）暗柱与墙身暗柱与墙身相平相平墙身水平钢筋（墙端为端柱）长度：墙端为端柱时：外侧钢筋连续通过外侧钢筋墙长-2*保护层内侧钢筋墙净长+锚固长度（弯锚、直锚）外侧钢筋不连续通过外侧钢筋：墙长-2*保护层+0.65*2Lae内侧钢筋：墙净长+锚固长度（弯锚、直锚）根数层高-2*50/间距+1（暗梁、连梁内水平筋照设）端柱突出端柱突出墙身墙身墙身水平筋计算总结：无论墙身转角为直角、丁直角、十字角甚至斜交角，墙身水平钢筋的长度计算只区分墙端为端柱还是暗柱，总的来说就是墙身端为暗柱时，水平钢筋算墙长；墙端为端柱时，水平钢筋算净长+锚固。墙身竖向钢筋长度基础层，需要增加插筋。中间层层高+伸入上层的搭接顶层净高+锚固根数墙净长-2*50/间距+1（墙身竖向钢筋从暗柱、端柱边50mm开始布置）墙身拉筋长度墙厚-2*保护层+弯钩根数墙净面积/拉筋的布置面积注：墙净积是指要扣除暗（端）柱、暗（连）梁；拉筋的面筋面积是指其水平方向间距*竖向间距。暗（端）柱钢筋：纵筋基础层，需要输入插筋（格式同墙向竖向钢筋）中间层层高+伸入上层的长度顶层净高+锚固如果是端柱，顶层锚固要区分边、中、角柱，要区分外侧钢筋和内侧钢筋。因为端柱可以看作是框架柱，所以其锚固也同框架柱相同。箍筋：自由组合暗梁暗梁随墙走，故其钢筋计算很简单纵筋暗梁净长+锚固箍筋连梁纵筋顶层连梁，长度洞口宽+左右两边锚固中间层连梁，长度洞口宽+左右两边锚固箍筋顶层连梁，纵筋长度范围内均布置箍筋中间层连梁，洞口范围内布置箍筋。
