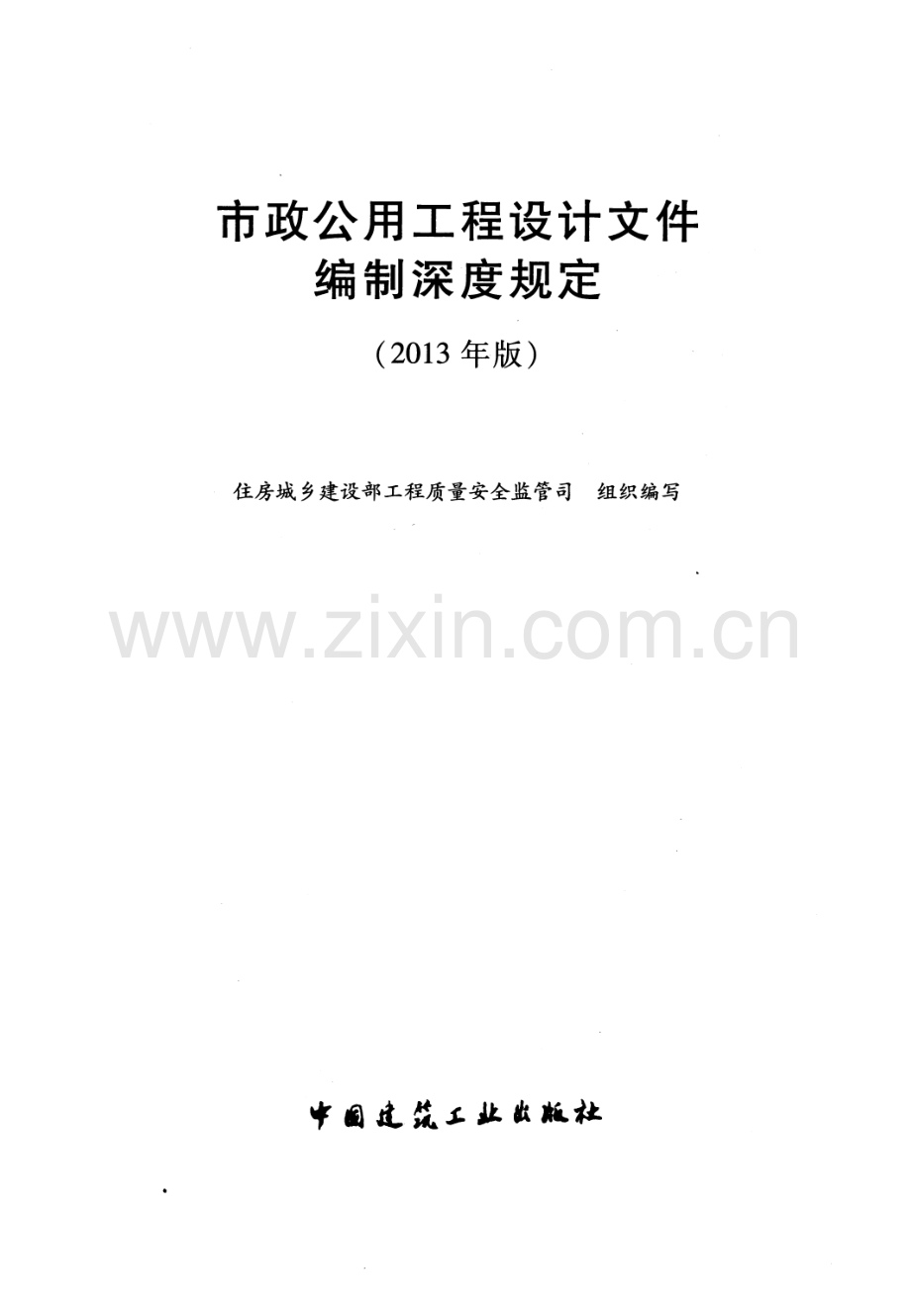

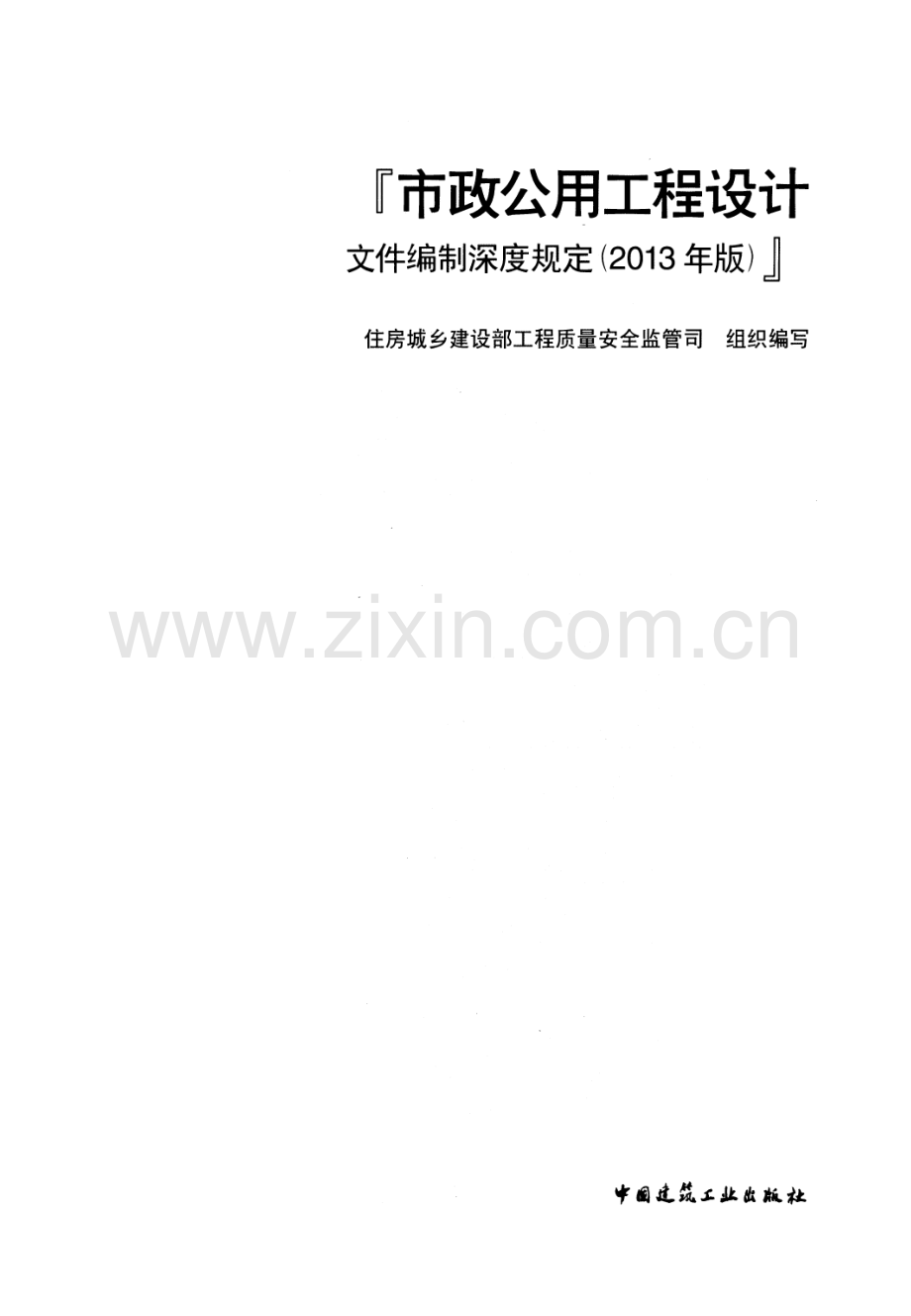

市政公用工程设计文件编制深度规定(2013年版).pdf

市政公用工程设计文件编制深度规定(2013年版)j住房城乡建设部工程质量安全监管司组织编写l4.筑乒且战鼠祉市政公用工程设计文件编制深度规定(2013年版)住房城乡建设部工程质量安全监管司组织编写守lL:t.，it.执拉住房和城乡建设部文件建质2013J57号住房城乡建设部关于发布市政公用王程设计文件编制深度规定(2013年版)的通知各省、自治区住房城乡建设厅，直辖市建委(规划委、建交委)，新疆生产建设兵团建设局:为进一步贯彻建设工程质量管理条例和建设工程勘察设计管理条例)，确保市政公用工程设计质量，我部组织中国勘察设计协会市政工程设计分会、北京市市政工程设计研究总院等单位牵头编制了市政公用工程设计文件编制深度规定)(2013年版)。现予发布，自发布之日起施行。原市政公用工程设计文件编制深度规定同时废止。中华人民共和国住房和城乡建设部2013年4月10日前主口根据住房城乡建设部工程质量安全监管司有关工作要求，结合当前市政工程建设对设计深度的要求，由中国勘察设计协会市政工程设计分会组织8家设计单位对市政公用工程设计文件编制深度规定H24年版)进行修编，主要修改了以下内容:1.针对国家发展改革委员会提出的加强建设项目节能、安全生产措施及维护社会稳定的要求，在部分可行性研究章节里增加了节能、劳动、安全、卫生、消防和社会评价等相关内容:2.对设计阶段的说明书内容及设计图纸做了进一步细化;3.增加了环境卫生设施工程、园林和景观工程设计文件编制深度规定的内容。城市轨道交通相关内容单独成册，未列入本规定。本规定由住房城乡建设部批准。各专业主编单位对相应规定负责解释。参加本次修编工作的单位有:北京市市政工程设计研究总院、上海市政工程设计研究总院(集团)有限公司、上海市隧道工程轨道交通设计研究院、北京市煤气热力工程设计院有限公司、中国市政工程华北设计研究总院、上海市园林设计院有限公司、北京市园林古建设计研究院、广州园林建筑规划设计院。修编单位具体分工见专业编写分工表。项目组织:栗元珍钟建汇稿:张燕滨雅梁力阳蔡东刘晶晓峰安国刘峰兴青宏丁平俞俊李儿靳飘青红宇邓峰志郭树朱兵刘弘建美袁玲雯袁淑茹艺红鸥林革刘雄海明勇李董黄段马强样陆颜朱咀琦秋艺华宇宏昭慧蓓李梅问琦燕大长文德永继里其包都李聂邵曹刘杨马军王j程工要.工观主人程程程程程程程程生景算定责工工工工工工工工卫和估规负水水路梁道洪气力境林资本总给排道桥隧防燃热环园投5 专业编写分工表章(节)主编单位参编单位给水工程，排水工程，道路工北京市市政工程设计研究总院上海市政工程设计研究总院(集团)有限公司程，防洪工程桥梁工程，投资估算、经济评上海市政工程设计研究总院(集北京市市政工程设计研究总院价和概预算文件编制深度团)有限公司隧道工程上海市隧道工程轨道交通设计研上海市政工程设计研究总院(集团)有限公司究院北京市市政工程设计研究总院燃气工程，热力工程北京市煤气热力工程设计院有限中国市政工程华北设计研究院公司环境卫生工程中国市政工程华北设计研究院北京市市政工程设计研究总院园林和景观工程上海市园林设计院有限公司北京市园林古建设计研究院广州园林建筑规划设计院各专业汇稿、审稿北京市市政工程设计研究总院6 编制说明本规定适用于市政公用工程的给水、排水、道路、桥梁、隧道、防洪、燃气、热力、环境卫生、园林和景观等新建工程的设计及其投资估算和概预算的编制。改扩建工程以及其他市政公用工程可参照执行。市政公用工程设计一般分为前期工作和工程设计两部分。前期工作包括项目建议书、预可行性研究、可行性研究。工程设计包括初步设计和施工图设计。本规定包括可行性研究、初步设计和施工图设计三个阶段。项目建议书和预可行性研究报告编制深度参照有关规定执行。园林和景观工程设计一般分为方案设计、初步设计和施工图设计三个阶段，本规定包括这三个阶段。工程可行性研究应以批准的项目建议书和委托书为依据，其主要任务是在充分调查研究、评价预测和必要的勘察工作基础上，对项目建设的必要性、经济合理性、技术可行性、实施可能性、对环境的影响性，进行综合性的研究和论证，对不同建设方案进行比较，提出推荐方案。可行性研究的工作成果是可行性研究报告，批准后的可行性研究报告是编制设计任务书和进行初步设计的依据。某些项目的可行性研究，经行业主管部门同意可简化为可行性方案设计(简称方案设计)。初步设计应根据批准的可行性研究报告或方案设计进行编制，要明确工程规模、建设目的、投资效益、设计原则和标准，深化设计方案，确定拆迁、征地范围和数量，提出设计中存在的问题、注意事项及有关建议，其深度应能控制工程投资，满足编制施工图设计、主要设备定货、招标及施工准备的要求。施工图设计应根据批准的初步设计进行编制，其设计文件应能满足施工招标、施工安装、材料设备订货、非标设备制作、加工及编制施工图预算的要求。对于技术简单、方案明确的小型建设项目，经主管部门批准，工程设计可按一阶段直接进行施工图设计。设计文件的编制必须贯彻执行国家有关工程建设的政策、法规、工程建设强制性标准和制图标准，遵守设计工作程序，各阶段设计文件应完整齐全，内容深度符合本规定的要求。本规定提出的设计文件编制深度属基本要求，不影响业主及相关项目设计合同提出的其他要求。根据项目类型和规模，设计文件的内容可适当增减或合并，投标项目的设计文件内容可按标书的要求编制。7 目录前言编制说明第一篇给水工程第一章给水工程可行性研究报告文件编制深度.第二章给水工程初步设计文件编制深度.6第三章给水工程施工图设计文件编制深度.12 第二篇排水工程16第一章排水工程可行性研究报告文件编制深度.16 第二章排水工程初步设计文件编制深度.21第三章排水工程施工图设计文件编制深度.28 第三篇道路工程第一章道路工程可行性研究报告文件编制深度.31 第二章道路工程初步设计文件编制深度.34 第三章道路工程施工图设计文件编制深度.38 第四篇桥梁工程.第一章桥梁工程可行性研究报告文件编制深度.40第二章桥梁工程初步设计文件编制深度.42第三章桥梁工程施工图设计文件编制深度.45第五篇隧道工程.47第一章隧道工程可行性研究报告文件编制深度.47第二章隧道工程初步设计文件编制深度.50第三章隧道工程施工图设计文件编制深度.55 第六篇防洪工程.58 第一章防洪工程可行性研究报告文件编制深度.589 第二章防洪工程初步设计文件编制深度.60第三章防洪工程施工图设计文件编制深度.63 第七篇燃气工程.65 第一章燃气工程可行性研究报告文件编制深度.65 第二章燃气工程初步设计文件编制深度.69第三章燃气工程施工图设计文件编制深度.74第八篇热力工程78第一章热力工程可行性研究报告文件编制深度.78第二章热力工程初步设计文件编制深度.83 第三章热力工程施工图设计文件编制深度.88 第九篇环境卫生工程92第一章环境卫生工程可行性研究报告文件编制深度.92 第二章环境卫生工程初步设计文件编制深度.97第三章环境卫生工程施工图设计文件编制深度.103 第十篇园林和景观工程107第一章园林和景观工程方案设计文件编制深度.107 第二章园林和景观工程初步设计文件编制深度.110 第三章园林和景观工程施工图设计文件编制深度.116第+一篇投资估算、经济评价和概预算文件编制深度.122 10 第一篇给水王程第一章给水工程可行性研究报告文件编制深度1 概述1.1 项目背景说明工程项目建设目的和提出的背景，简述可行性研究报告的编制过程、主要内容等。1.2 编制依据1.2.1 上级主管部门或行业主管部门批准的项目建议书。1.2.2 有关方针政策性文件。1.2.3 业主的委托书及有关的合同、协议书。1.2.4 城市总体规划和专业规划文件。1.2.5 大型城市给水工程应有水资源报告书。1.2.6 环境影响评价报告书及批复文件。1.2.7 工程勘察报告。1.2.8 采用的主要规范和标准。1.2.9 其他依据法律法规出具的批复文件或评价报告等。1.3 编制范围1.3.1 按照合同(或协议书)中所规定的范围。1.3.2 经双方商定的有关内容和范围。1.4 编制原则1.5 主要结论2 城市概况2.1 城市性质、历史特点、行政区划、人口规模及社会经济发展水平2.2 自然条件，包括地理位置、地形地貌、河流湖泊、水库、气象、雷电、水文、工程地质、水文地质、地震等2.3 城市供水现状及存在问题现状水源、供水设施、供水范围、供水人口、供水普及率等。水源、水量、水压、水质以及供水系统、供水设施等方面存在的主要问题。2.4 城市总体规划及供水专项规划概况3 需水量预测及供需水量平衡3.1 需水量预测根据城市性质及规模、工业布局与结构、人口增长、用水量指标等，预测不同设计目标年限的需水量。I 3.1.1 预测方法。3.1.2 采用的主要数据及来源。3.1.3 预测分析与结论。3.2 供需平衡3.2.1 现况供水能力。3.2.2 不同目标年限供需平衡分析。3.2.3 论证工程建设规模及分期实施设想。4 项目建设的必要性4.1 现况城市供水系统存在的主要问题。4.2 城市总体规划、给水专项规划实施提出的要求。4.3 国家、地区或该市社会经济、城市建设发展提出的要求等。5 工程设计标准5.1 水量、水质和水压目标。5.2 各专业主要设计标准。6 水源论证6.1 论证不同保证率(90%-97%)时拟选水源可供水量及水位。6.2 根据原水水质监测资料、地表水环境质量标准、生活饮用水水源水质标准论证水源等级。6.3 必要时，进行不同水源的方案比选。7 工程方案论证7.1 供水系统方案7.1.1 单一水源或多水源供水系统。7.1.2 输送原水或输送清水系统。7.1.3 分质、分压或等压供水系统。7.2 厂址选择7.2.1 简述城市总体规划确定的市政工程控制规划用地方案，工程地质安全方面的技术论证(有关地质灾害)等，说明取水位置、取水厂厂址和净水厂产址。2 7.2.2 必要时，进行不同厂址的方案比选。7.3 取水工程取水方式、取水构筑物包括取水头部和取水泵站的位置及形式的比选。7.4 输水工程输水方式、输水系统和输水管道工程方案的比选。7.5 净水厂工程7.5.1 净化工艺流程的选择。7.5.2 净化构筑物选型。7.6 配水工程7.6.1 论证分区、分压、分质供水方案。7.6.2 论证中间加压站及调蓄设施的必要性、规模及位置。7.7 与上述工艺比较方案相关的建筑、结构设计方案、供电方案、关键设备选型的比较7.8 比较方案的主要经济指标、对工程近远期结合、施工难度、运行管理、维修工作量等的影晌，确定推荐工程方案8 推荐工程方案8.1 设计原则8.2 工程建设规模及主要工程内窑8.2.1 确定取水工程、加压泵站、输水工程、净水厂工程规模及分期实施要求。8.2.2 取水、输水、净化、配水等主要工程内容。8.3 取水工程8.3.1 取水方式。8.3.2 取水头部和取水泵站的位置、形式、规模、尺寸、主要机电设备及主要性能参数。8.4 输水工程8.4.1 输水方式、输水系统。8.4.2 输水线路、长度、管径(断面)、管材、壁厚、条数、阀门的设置、防腐方式等。8.4.3 穿越的主要障碍物及主要工程措施。8.4.4 需要设加压泵站时，说明泵站的位置、规模、主要机电设备及主要性能参数等。8.4.5 长距离输水管道对发生水锤的可能性进行分析论证，并说明消除水锤所采取的主要工程措施。8.5 净配水厂工程8.5.1 净水厂规模、位置、净化工艺流程、净化构筑物的布置形式、主要设计参数、设计尺寸、主要设备及主要性能参数、药剂及消毒剂投加系统、冲洗水回收系统、污泥处理系统。8.5.2 总平面布置、厂区平面设计及功能分区、厂区竖向设计及土方平衡计算、厂区道路、排水、绿化等。8.5.3 水厂附属建筑和设施。8.6 配水工程配水管网分析、配水干管的布置形式、管径及工程数量、调节设施及局部加压泵站的位置、规模等。8.7 建筑设计设计理念、建筑总图设计(包括平面布置、竖向设计、交通组织、防火设计、厂区排水、绿化等)、厂区用地指标等。如有特殊场地(如山地等)，应说明对自然条件的利用和生态保护等。8.8 结构设计抗震设防、设计荷载、结构形式、基础形式、地基处理。如山地还应包括削坡及填方场地的支护等。3 8.9 电气设计8.9.1 供电电源、用电负荷、负荷等级。8.9.2 配电电压等级选择的理由。8.9.3 供配电系统、计量及测量、功率因数补偿、操作电源、继电保护设置及信号装置、电力系统调度。8.9.4 主要工艺用电设备驱动控制方式。8.9.5 电气设备选型、新技术应用。8.9.6 变配电室设置及布置、厂区电缆通道形式。8.9.7 防雷、接地与防爆等。8.10 自控、仪表、通信设计8.10.1 控制系统功能层次、控制系统工作方式、控制系统硬件配置、数据通信网络类型、各现场控制站功能描述、中心控制站功能描述、软件平台及组态软件描述等。8.10.2 仪表的设置及作用。8.10.3 通信方式。有无有线、无线通信。8.10.4 如采用工业监视系统、共用电视天线系统、有线广播系统、办公管理信息系统、安防、火灾报警系统需说明。8.10.5 控制室设置、场区管缆敷设原则。8.10.6 防雷(防浪涌)、接地与防爆等。8.11 采暖通凤与空气调节设计8.11.1 编制依据、气象资料等。8.11.2 采暖:热源的选择及其参数、负荷估算、系统形式等。8.11.3 通风:系统选择、特殊通风系统的选用及布置等。8.11.4 空调调节:冷源的选择及其参数、负荷估算、系统形式等。8.11.5 生活热水:系统的选用及布置。8.11.6 节能、环保、消防及安全措施。8.12 机械设计主要设备性能、参数、材质等。9 主要工程量及主要设备材料列出主要工程量及主要设备材料清单。必要时按国产设备和进口设备分列。10 管理机构、人员编制及建设进度安排项目的管理机构设置、定员及人员编制(附人员编制表)。建设进度要求、建设阶段划分(附建设进度安排表)。4 11 征地与拆迁征地面积、工程用地(包括永久用地和临时用地)面积、拆迁量。12 水源防护依据国家和地方有关水源保护的法规、条例，说明水源防护措施。13 环境保护依据国家和地方有关环境保护的法规、条例，说明环境保护、水土保持等工程措施。根据环境影响评价报告提出的要求，采取必要的措施，并计列工程量。14 水土保持水土保持及防治责任范围、水土流失预测、水土保持措施、水土保持估算。15 节能各专业节能、节水(包括水厂排泥水处理和雨水资源利用)措施及效益评估。16 新技术、新材料的应用情况(必要时)17 消防火灾隐患分析及对策。重要建筑部位的消防措施。18 安全生产与卫生安全生产与卫生措施及效果。19 投资估算、资金筹措及经济评价见本规定投资估算、经济评价和概预算文件编制深度的相关章节。20 项目招技标要求及内容21 结论及存在问题21.1 在技术、经济、效益等方面综合论证的基础上，提出工程项目的总评价和推荐方案的意见。21.2 说明有待进一步研究解决的主要问题。21.3 相应的非工程性措施建议以及分期建设的建议。22 附录各类批件和附件。23 附图可行性研究报告一般应包括下列附图，可根据工程具体情况适当增加图纸数量和内容。总体布置图。供水系统方案示意图。工艺流程图。长距离输水管道(涵)水力坡降线图。水厂(泵站)总平面布置图。管网布置图。5 第二章给水工程初步设计文件编制深度1 设计说明书1.1 概述1.1.1 设计依据1 设计委托书、中标通知书(或设计合同);2 上级主管部门批准的可行性研究报告及批复文件(注明批准机关、文号、日期、批准的主要内容);3 水资源评价报告及取水许可证;4 规划选址意见书;5 工程地质勘测报告:6 用电协议;7 采用的主要规范和标准。1.1.2 主要设计资料工程测量资料、水质资料(注明资料名称、来源、编制单位及日期)。1.1.3 城市概况1 城市或区域现状、总体规划等;2 自然条件包括地形、地貌、气象、水文、工程地质、水文地质、地震等有关情况。1.1.4 现有供水设施概况现有水源、水厂、管网等设施及利用情况，供水能力，实际供水量，水质，水压，生活用水量标准，普及率及存在问题。1.1.5 城市供水规划1.2 设计内睿1.2.1 总体设计1 工程规模近、远期用水量，选用的生活用水量标准，工业用水量标准，重复利用率，日变化系数、时变化系数等。确定取水工程、加压泵站、输水管(渠)道、净(配)水厂规模。2 水质及水压要求生活用水及工业用水的水质要求。生活用水、工业用水及消防的水压要求。3 水源选择根据可行性研究报告对水源的论证，说明所选水源的水质及不同保证率时的水量。4 给水系统根据自然条件、总体规划、建设周期，结合现有给水设施，提出方案进行比较，从技术、经济及耗用能源、主要材料等方面全面权衡，论证方案的合理性和先进性，择优选择推荐方案，列出方案的系统示意图。5 输水线路选择水源与净水厂的距离较远时，对输水线路选线、管径(断面)、条数、管渠材料、设置加压6 泵站级数的方案做技术经济比较，择优选择推荐方案，列出方案的系统示意图。6 征地、拆迁范围和数量。1.2.2 取水构筑物设计阐述地面水取水口位置选择，取水头部、取水构筑物或地下水水源地取水井的设计原则及方案比较，说明各构筑物的工艺设计参数、结构形式、基本尺寸、设备选型、数量、主要性能参数、运行要求、起吊设施和卫生防护措施等。地面水取水构筑物要说明设计标准，防冰凌、防水草、防淤积及岸坡保护措施以及对航运的影响等。1.2.3 输水管(渠)道设计管(渠)道走向、长度、管径(断面)、管材、埋设深度、防腐措施，输水管渠穿越铁路、公路、河流等障碍物的工程措施，加压泵站位置、布置和机组设备选型，防止水锤措施等。1.2.4 净(配)水厂设计1根据原水水质分析和出水水质要求，确定净化工艺流程;2 净(配)水厂位置，平面及竖向设计，土方平衡计算，占地面积及主要经济技术指标;3 构筑物选型及主要设计参数、尺寸、主要设备形式及主要性能参数、数量、采用新技术的工艺原理和特点:4 净水药剂的选择及其用量、搅拌方式、技配方式、储量及储存方式、计量设备，加药间的尺寸、布置及其所需设备类型、台数与性能，卫生安全措施;5 消毒剂的选择及其用量、消毒方式、投配点、投配和计量设备、储量及储存方式，消毒间的布置和安全措施;6 排泥水及冲洗水的排放或回收措施，对排放水体的环境影响，污泥处置方法;7 辅助生产建(构)筑物及附属建筑物的建筑面积及其使用功能;8 厂内给水管及消火栓的布置，排水管布置及雨水排除措施，道路标准、绿化设计。1.2.5 配水管网设计管网布置原则，管网平差计算成果(附计算示意图)，最大工作压力、最小工作水头(地面以上)，配水干管的直径、长度、走向，管道穿越铁路、公路及过河方式，加压泵站布置和机组设备选型，调节水库或水塔的位置、容量、标高和形式。1.2.6 建筑设计1 根据生产工艺要求或使用功能确定的建筑平面布置、层数和层高。对室内热工、通风、消防、节能所采取的措施;2 建筑物的立面造型、装修标准及其与周围环境的关系;3 辅助建筑物及职工宿舍的建筑面积和标准;4 除满足上述要求外，尚需符合建筑工程设计文件编制深度规定的有关规定。1.2.7 结构设计1 工程所在地区的风荷、雪荷、工程地质条件，地下水位、冰冻深度、地震基本烈度、对场地的特殊地质条件(如软弱地基、膨胀土、滑坡、溶洞、冻土、采空区、抗震的不利地段等)应分别予以说明:2 根据构(建)筑物使用功能、生产需要所确定的使用荷载，地基土的承载力设计值、抗震设防烈度等，阐述对结构设计的特殊要求(如抗浮、防水、防爆、防震、防腐等);3 阐述主要构筑物和大型管、渠结构设计的方案比较和确定，如结构选型、地基处理及7 基础形式、伸缩缝、沉降缝和抗震缝的设置、为满足特殊使用要求的结构处理、主要结构材料的选用、新技术、新结构、新材料的采用等;4 必要时应概述对重要构筑物、管渠穿越河道等特殊工程的施工方法;5 除满足上述要求外，尚需符合建筑工程设计文件编制深度规定的有关规定。1.2.8 采暖通风与空气调节设计1 说明设计范围、设计参数、设计原则和标准等;2 采暖:阐述热负荷、热源选择、采暖系统形式及管道敷设方式、系统补水定压方式、采暖系统平衡及调节手段等;3 通风:根据构(建)筑物使用功能、生产需求确定通风设计，阐述通风系统的形式和换气次数等;4 空调:阐述冷负荷、冷源选择、空调(风、水)系统设备配置形式、系统平衡及调节手段、监测与控制、必要的气流组织等;5 冷、热源机房:确定设备选型、冷、热媒参数;所消耗能源的来源与种类:冷、热源系统及其内部主要设备的描述;冷热源系统对环保的影响;6 各系统设备、管道材料及保温材料的选择，防火技术措施;7 节能设计，按节能设计要求采用的各项节能措施;8 环保、消防、安全措施等;9 计算书(供内部使用):对负荷、风量和水量、主要管道水力等应做初步计算，确定主要管道和风道的管径、风道尺寸及主要设备的选择:10 除满足上述要求外，尚需符合建筑工程设计文件编制深度规定的有关规定。1.2.9 电气设计1 说明设计范围及电源资料概况;2 电源及电压:供电电源、电压等级、厂内设备的电压选择;3 负荷计算:说明用电设备种类，并以表格表明设备容量，计算负荷数值和自然功率因数，功率因数补偿方法，补偿设备的数量以及补偿后功率因数结果;4 供电系统:根据负荷性质及可靠性的要求，确定的高、低压一次系统图、运行方式、变电所平面布置、变压器容量和数量的选定及其布置安装方式;5 保护和控制:继电保护的设置，操作电源类型的选择:6 计量:说明水厂商业用电的计量方式;7 电气管线敷设:说明室内外电气管线敷设方式原则，包括电缆隧道、电缆沟、电缆管井、照明等敷设方式;8 8 照明:照明灯具设置原则，各建筑物不同类型房间照明照度设计标准;9 电气设备选型:高、低压配电设备、变压器、电缆等主要设备材料选型要求;10 防雷、接地、防爆及等电位联结的说明等。1.2.10 自动控制、仪表及通信设计1 自动控制、仪表设计的原则和标准;2 控制系统形式、构成说明:3 控制系统功能、内容及系统软件说明:4 仪表的选择及位置设置;5 工艺流程自控、仪表的控制测量内容及功能描述;6 数据通信网络形式、类型;7 工业电视、火灾报警、门禁、周界防范、广播、有线电视、办公管理信息系统简要说明;8 自控、仪表系统主要设备的选型;9 各控制室设置、厂区及建筑物管缆敷设原则;10 防雷接地、防浪涌保护及防爆要求。1.2.11 机械设计所选用标准机械设备的规格、性能、安装位置及操作方式，非标准机械的构造形式、原理、特点以及有关设计参数。1.2.12 环境保护1 水源地保护措施;2 加氯间防止氯泄露措施;3 沉淀池排泥水、滤池反冲洗水的回收及污泥处理措施;4 生产废水和生活污水的排放对环境(或排放水体)的影响;5 锅炉房消烟除尘措施;6 降低噪声措施;7 与景观环境的协调措施。1.3 安全生产与卫生1.3.1 用电设备安全防护措施。1.3.2 转动设备安全防护措施。1.3.3 防滑梯、护栏等安全防护措施。1.3.4 其他安全措施。1.3.5 对主要防范措施提出预期效果和综合评价。1.4 消防根据构(建)筑物的消防保护等级，考虑必要的安全防火间距，消防道路、安全出口、消防给水、防烟排烟等措施。1.5 节能结合工程实际情况，叙述能耗情况及主要节能措施，包括建筑物隔热措施、节电、节药、节水和节燃料等措施，说明节能效益。1.6 人员编制及管理机构提出必要的管理机构、定员及人员编制的建议。1.7 工程概算和成本分析1.8 建议及存在问题1.8.1 提出在设计审批时需要解决或确定的主要问题。1.8.2 施工图设计阶段需要的资料和勘测要求。1.9 附录各类批件和附件。2 工程概算书见本规定投资估算、经济评价和概预算文件编制深度的相关章节。9 3 主要设备材料表提出全部工程及分期建设需要的主要设备材料的名称、规格(型号)、数量等(以表格方式列出清单)。必要时，分列国产设备和进口设备。4 设计图纸初步设计一般应包括下列图纸，并可根据工程内容及设备招标投标具体情况适当调整图纸内容。4.1 总体布置图比例一般采用1:1翩。-1:500，表示出地形、地物、河流、铁路、公路等，标出坐标网、方位、风玫瑰图(指北针)，绘制现有和设计的给水系统，列出主要工程项目表。4.2 总平面图水源地、取水厂、净(配)水厂等应绘制总平面图。比例一般采用1:2-1:5，图上表示出坐标轴线，标高，风玫瑰图(指北针)、平面尺寸，绘出现有和设计的建筑物、构筑物、主要管渠、围墙、道路及相关位置，注明与外部配套设施的关系;绿化景观布置示意:竖向布置;列出建筑物、构筑物一览表、主要技术经济指标和工程量表。4.3 工艺流程固纵向比例一般采用1:100-1:2，表示出生产流程中各构筑物及其水位标高关系，列出主要规模指标和主要设计参数，主要设备及主要性能参数。4;4 给水管渠)平面设计图、纵断面设计固平面设计图比例一般采用1:5-1:1000，图中表示出地形、地物、道路、管(渠)平面位置、转角度数及坐标，示意穿越铁路、公路、河流、各类地下管缆等主要障碍的位置，布置平面管件、各类阀门、消火栓等管道附件以及泄水管、连通管等位置。纵断设计图采用比例一般横向1:10-1:20，纵向1:100-1:200，图上表示出现况地面标高、设计地面标高、设计管(渠)底标高、埋深、距离、坡度、接口形式，注明管径(渠断面)、管材，示意穿越铁路、公路、河流、各类地下管缆等主要障碍的位置及标高，布置纵断面管件、各类阅门、消火栓等管道附件以及世水管、连通管等的位置。平面设计图和纵断面设计图应相互对应，并列出主要设备材料及工程量表。4.5 主要构筑物工艺设计固采用比例一般1:1-1:200，在建筑图的基础上表示构筑物工艺设计尺寸、布置形式、主要设备及主要工艺管道、附件的相对位置、标高(宜采用绝对标高)等，注明管径及水流方向，列出主要设备材料表，注明规格及主要性能参数。4.6 主要建筑物、构筑物建筑固应包括平面图、立面图和剖面图。采用比例一般1:1-1:2。图上表示出主要结构和建筑配件、基础做法、建筑材料、室内外主要装修、建筑构造、门窗以及主要构件截面尺寸等。10 除满足上述要求外，尚需符合建筑工程设计文件编制深度规定的有关规定。4.7 供电系统和主要变、配电设备布置圄各变电所高、低压系统图，注明主要元器件参数。各变电所及重要工艺设备配电室平面布置图。厂区管缆敷设路由图，主要电缆通道断面。主要设备材料表。4.8 自动控制仪表系统布置图控制系统配置图。工艺系统控制流程图(PID)。工业电视系统配置图。控制室平面图及厂区仪表、控制室平面设置图。主要设备材料表。4.9 采暖、空调系统布置圄采暖通风和空气调节一般包括图例、系统流程图、主要平面图。各种管道、风道可绘单线图。冷、热源机房平面及系统流程图，附主要设备材料表。复杂及特殊工程，其设计深度参见建筑工程设计文件编制深度规定中采暖通风与空气调节、热能动力及建筑给水排水章节有关的深度要求。室内消防设施布置图。锅炉房、采暖通风和空气调节布置图及供热系统流程图。表示锅炉及辅机等设备位置、设备编号、管径、图例符号及型号规格，附主要设备材料表。一般工程采暖通风和空气调节初步设计阶段可不出图，只列出主要设备表。当有特殊要求时，其出图深度参见建筑工程设计文件编制深度规定中采暖通风与空气调节、热能动力及建筑给水排水章节有关规定要求。11 第三章给水工程施工图设计文件编制深度1 设计说明书1.1 设计侬据1.1.1 摘要说明初步设计批准的机关、文号、日期及主要审批内容。1.1.2 工程地质详细勘测报告。1.1.3 采用的规范和标准。1.2 设计内容1.2.1 工艺设计参照初步设计的相关章节进行简述。给水厂(站)工程应说明各单体构筑物的主要工艺设计参数、尺寸、数量、主要设备及工艺管道的设计功能、安装要求、运行条件(开停水泵时对取水水位或清水池水位的要求、设备的备用关系等)，并应说明厂内各种工艺管道与外部配套设施的关系。给水管道工程(含厂区平面及构筑物内工艺管道)应说明管道位置、管材及接口，管道防腐，管道附件及附件井，管道穿越铁路、公路、河流及深覆土段的特殊处理措施，管道安装、试压、冲洗消毒的要求，管道基础及还土要求等。1.2.2 建筑结构设计建筑结构设计按建筑工程设计文件编制深度规定执行。1.2.3 采暖通风与空气调节设计与初步设计相比，需补充的说明:热源详细情况、参数;设计计算冷、热负荷，耗热量指标及系统的压力损失;系统形式及控制。公共建筑需说明围护结构的各项参数、冷热源设备、通风设备选用及布置、冷、热负荷计算、保温等是否满足公共建筑节能设计标准。生活热水系统的耗热量、热水用水量及设备选用布置、控制。说明各建(构)筑物的灭火等级，消防系统的详细设置。1.2.4 其他专业设计。1.2.5 如与初步设计内容有较大的变化时，应阐明原因、依据，并对照初步设计说明更改的主要内容。12 1.3 采用的新技术、新材料说明1.4 施工安装注意事项及质量验收要求必要时另行编制主要工程施工方法设计。1.5 运转管理注意事项1.6 存在问题1.7 附录各类批件及附件。2 修正概算或工程预算见本规定投资估算、经济评价和概预算文件编制深度的相关章节。3 主要材料及设备表4 设计图纸4.1 总体布置图比例一般采用1:2(阴阳1:1，图中内容基本同初步设计，要求更为详细确切。4.2 总平面图水源地、取水厂、净(配)水厂等应绘制总平面图，比例一般采用1:2;-1:5。标注风玫瑰图、等高线、坐标轴线、建筑物、构筑物、围墙、绿地、道路等的平面位置;注明厂界四角坐标及构筑物四角坐标或相对位置，构筑物的主要尺寸，各种管渠及室外地沟尺寸、长度、地质钻孔位置等;绿化景观布置示意;竖向布置;各种详图;列出建筑物、构筑物主要技术经济指标、工程量表(含土方工程平衡表)、图例及有关说明。4.3 工艺流程固纵向比例一般采用1:1-1:2，表示出生产工艺流程中各构筑物及其水位标高关系，列出主要规模指标和主要设计参数，主要设备及主要性能参数。4.4 建筑总平面图工程规模较大，构筑物较多者，应绘制建筑总平面图并示意绿化布置，比例一般采用1:2-1:500。列出厂区主要技术经济指标。4.5 竖向布置图对地形复杂的净水厂等应进行竖向设计，内容包括厂区原地形、设计地面、设计路面、构筑物标高及土方平衡数量图表。4.6 管道综合固比例一般采用1:2-1:5。当厂区地下管缆种类较多时，须进行管道综合，绘出各种管线的平面布置，注明各管线与构筑物、建筑物的距离尺寸和管线间距尺寸。管线交叉密集的位置，需绘制节点断面图，注明管线、地沟等的设计标高及各管线间的控制标高。4.7 工艺管渠道平面布置固比例一般采用1:2-1:5。表示厂区内各种工艺管(渠)道管径(断面尺寸)、长度、材料，各类阔门、附件及附属构筑物，注明节点管件、支墩等，列出工程量及管件一览表。4.8 排水管渠纵断面设计固表示厂区主要排水管渠的埋深、管底标高、管径(断面尺寸)、坡度、管材、基础类型、接口方式及排水井、检查井、交叉管道的位置、标高、管径(断面尺寸)等。4.9 备构筑物和管渠附属设备的建筑安装详圄采用比例1:10-1:50。4.10 给水管渠道4.10.1 平面设计图、纵断设计图平面设计图比例一般采用1:5-1:1棚，内容同初步设计。13 纵断设计图比例一般采用横向1:10-1:20，纵向1:1-1:2。必要时绘出地质柱状图。其他内容同初步设计。平面设计图和纵断面设计图应相互对应，并列出主要设备材料及工程量表。4.10.2 管件结合图必要时，绘制管件结合图。注明各节点的管件布置及各种附属构筑物(如各类阅门井、消火栓井等、穿越铁路、公路、河流等)的位置与桩号，各管段的管径(断面尺寸)、长度等，附管件一览表及工程量表4.10.3 管渠附属构筑物建筑安装图包括穿越铁路、公路、河流、桥梁、堤坝的设计图，一般采用比例1:100-1:5。4.10.4 各类附件井建筑安装图可按单体构筑物施工图要求绘制。4.11 单体建筑物、构筑物设计固4.11.1 工艺设计图比例一般采用1:50-1:1，分别绘制平面图、剖面图及详图，表示出工艺布置，细部构造以及设备、管道、阅门、管件等的安装位置和方法，详细标注各部尺寸和标高(宜采用绝对标高)、引用的详图、标准图等，并附设备、管件一览表以及必要的说明和主要技术数据。加药系统、加氯系统分别绘制系统图。4.11.2 建筑设计图比例一般采用1:50-1:1，分别绘制平面图、立面图、剖面图及各部构造详图。节点大样，注明轴线间尺寸，各部分及总尺寸、标高，设备或基座位置、尺寸与标高等，留孔位置、尺寸与标高，表明室外用料做法，室内装修做法及有特殊要求的做法，引用的详图、标准图，并附门窗表及必要的说明。除满足上述要求外，尚需符合建筑工程设计文件编制深度规定的有关规定。4.11.3 结构设计图比例一般采用1:50-1:1，绘出结构整体及构件详图，配筋情况，各部分及总尺寸、标高、设备或基座等位置、尺寸与标高，留孔、预埋件等位置、尺寸与标高，地基处理、基础平面布置、结构形式、尺寸、标高，墙、柱、梁等位置、尺寸，屋面结构布置及详图，引用的详图、标准图，汇总工程量表、主要材料表、钢筋表(根据需要)及必要的说明。除满足上述要求外，尚需符合建筑工程设计文件编制深度规定的有关规定。4.11.4 设备安装比较复杂的构筑物，要有综合预埋件及预留孔洞图。4.12 电气设计固4.12.1 厂站高低压变配电系统图和二次回路接线原理图包括变电、配电、负荷电流计算、启动保护等设备型号、规格和编号，附设备材料表。说明工作原理，主要技术数据和要求。4.12.2 各构筑物电气动力平面布置图包括变电所、配电间、操作控制间电气设备位置，供电控制线路敷设，防雷接地，设备材料明细表、电缆统计表和施工说明及注意事项。变电所及主要工艺生产建(构)筑物要有主要设备及电气管线布置剖面图。4.12.3 各种非随工艺设备系统成套提供的电机设备保护和控制原理图、接线图14 包括系统布置原理图，引出或引人的接线端子板编号、符号和设备一览表，电缆(动缆、控缆)统计表。4.12.4 电气设备安装图包括材料明细表、制作或安装说明。4.12.5 室内照明及辅助电缆配电设备平面图包括各建筑物的电气设备、灯具布置，配电管线标注及照明管缆布置。4.12.6 厂区室内外照明及动力平面图包括各构筑物的布置，电缆配电线路，控制线路管缆标注及照明灯具、管缆布置。4.12.7 防雷接地设计图。4.13 自控、仪表、弱电设计固4.13.1 全厂工艺控制系统配置图、各弱电系统配置图。4.13.2 工艺系统控制流程图(PID)。4.13.3 仪表及自控设备接线图及安装图。4.13.4 控制柜、仪表柜(箱)、操作台等自控设备的结构布置图。4.13.5 各建(构)筑物仪表、自控、弱电设备平面布置图及剖面图。4.13.6 仪表、自控、弱电主要设备材料表。4.14 采睡通凤与空气调节、冷、热源机房、建筑给水排水设计固4.14.1 采暖通风与空气调节、建筑给水排水图比例一般采用1:50-1:1，分别包括平面图、剖面图、节点详图、系统图，附设备一览表，表明设备的种类、型号、数量及布置。4.14.2 冷、热源机房图比例一般采用1:如-1:1，机房图可根据需要增大比例，包括设备平面布置图、剖面图、系统工艺流程图。附设备一览表，表明设备的种类、型号、数量及布置，图例及必畏的说明。4.14.3 室外管网图包括总平面图、纵断面图(比例:纵向为1:5或1:10，竖向为1:50)、横断面图、节点详图等。绘制管道及附件、检查井、管沟平面图;管道、管掏横断面图;绘制检查井(或管道操作平台)、管道及附件的节点详图，引用的详图、标准图。汇总工程量表、主要材料表、图例及必要的说明。除满足上述要求外，尚需符合建筑工程设计文件编制深度规定的有关规定。4.15 机械设计固4.15.1 专用机械设备的设备安装图表明设备与其基础的连接，设备的外形尺寸、规格、重量等设计参数。4.15.2 机修车间平、剖面图附设备一览表，表明设备的种类、型号、数量及布置。15
