产品使用说明书
HE2023A/HM2023A
HE2500A/HM2500A
HE3000A/HM3000A

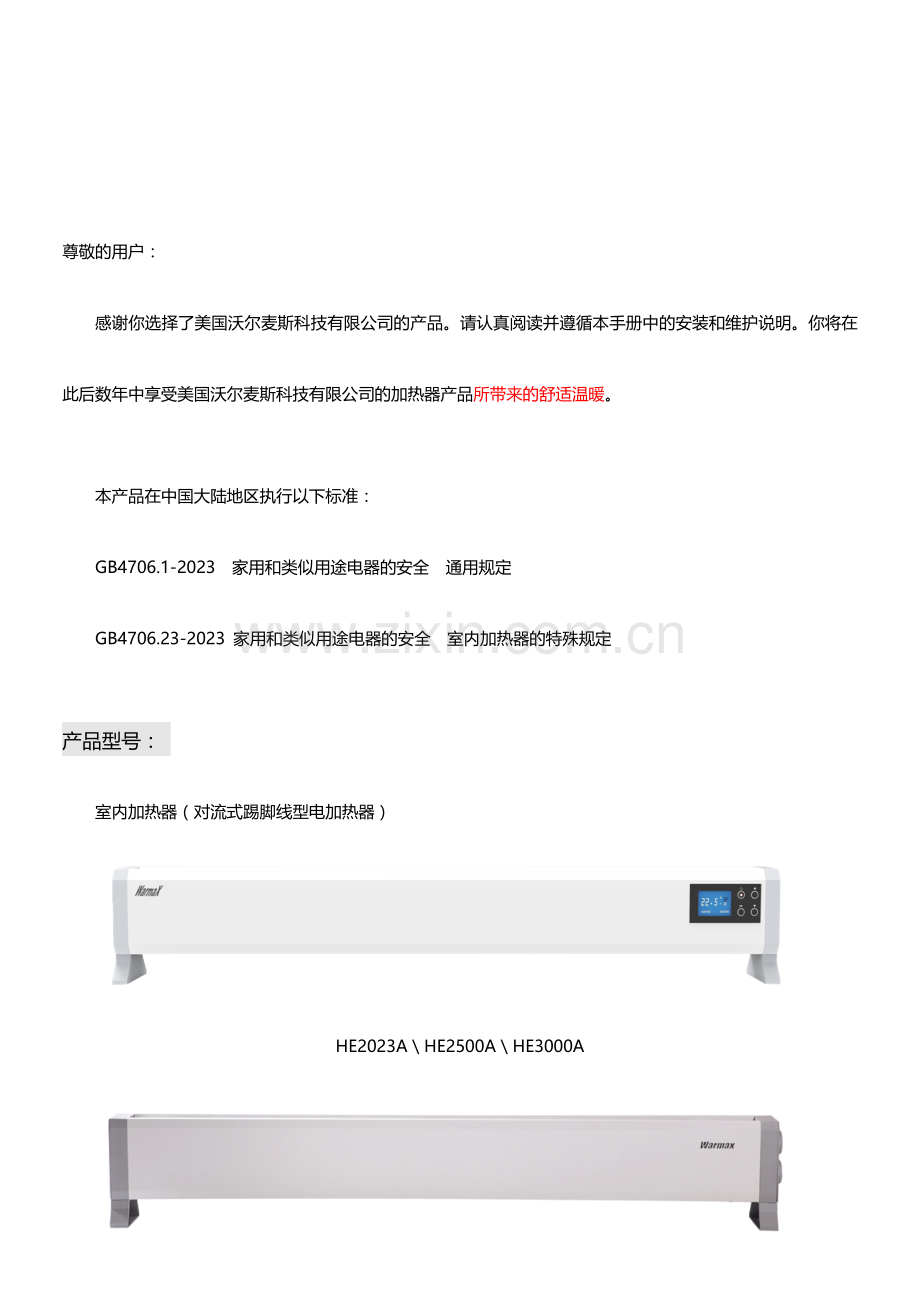

尊敬的用户：
感谢你选择了美国沃尔麦斯科技有限公司的产品。请认真阅读并遵循本手册中的安装和维护说明。你将在此后数年中享受美国沃尔麦斯科技有限公司的加热器产品所带来的舒适温暖。

本产品在中国大陆地区执行以下标准：
GB4706.1-2023 家用和类似用途电器的安全 通用规定
GB4706.23-2023 家用和类似用途电器的安全 室内加热器的特殊规定

产品型号：
室内加热器（对流式踢脚线型电加热器）

HE2023A \ HE2500A \ HE3000A

HM2023A \ HM2500A \ HM3000A

欢迎来到warmax世界
请仔细阅读本手册
本手册包含对的安装、使用和操作的基本信息，在安装、操作或清洁加热器前，请仔细阅读本手册。假如不按照本手册程序操作，将有也许导致火灾、触电或严重的人体伤害等。妥善保管并经常阅读本手册将有助于安全对的使用该加热器。

注意事项：
1. 为避免过热，严禁覆盖加热器。
2. 加热器不得直接置于电源插座下面。
3. 在对的的用电环境下使用。 （注：中国大陆地区额定电压为：220V~，50Hz）
4. 建议配备专用电源线路，由专业人员进行布线（针对2.5KW以上机型） 。
5. 必须使用可靠接地的三孔固定插座。
（注：中国大陆地区需使用不小于10A(HM2023A/HE2023A),16A(HM2500A/HE2500A,
HM3000A/HE3000A)的三孔扁头固定插座）
6. 本机使用耐高温绝缘电源线，参数为：3x1.0mm2(HM2023A/HE2023A）, 3x1.5mm2(HM2500A/HE2500A/HM3000A/HE3000A）。
7. 通电使用时，保证加热器直立放置，严禁倒置或平放使用。.
8. 严禁自行拆卸加热器，有问题时，请与本公司维修部门联系。
9. 当你外出或长时间不使用加热器时，请关掉加热器，并拔出电源插头。拔插头时，不得用手拉扯电源线。
10. 清洁表面时，请用柔软的湿布擦拭，不要使用磨擦型清洗剂。
11. 当便携式安装和使用时，在喷头，浴缸或游泳池四周等有水会溅入加热器的场合，不得使用本加热器。
12. 假如固定式安装在浴室，则加热器的安装要使得在浴缸内或淋浴区的人员不可以触及到开关和其它控制器。假如电源线破损，必须由制造商，其维修部或类似部门的专业人员更换。用户不得私自更换电源线。

技术参数
型 号
功 率 （W）
外形尺寸（L×H×W，mm）
净 重（Kg）
HE2023A
2023W
1400×200×120
6.5
HE2500A
2500W
1600×200×120
7
HE3000A
3000W
1900×200×120
9
HM2023A
2023W
1410×200×120
6
HM2500A
2500W
1610×200×120
7
HM3000A
3000W
1910×200×120
8.5
【注】：产品规格参数如有变更，恕不另行告知。
产品特点
1. 高效 选用高效整体式电热管，运用冷热空气对流循环的原理加热空气，升温迅速，热效率高。
2. 安全 安装线性过热保护装置，敏锐感应，可自动断电，杜绝火灾隐患；配有内置式安全倾倒开关，当加热器倾斜过度或翻倒，则自动停止加热，保证使用安全。
3. 节能
HE2023A/HE2500A/HE3000A采用微电脑智能控制，能进行天天任意时段定期开关机（以小时为单位），温度显示、设立，功率自动调节，夜灯，遥控，儿童锁等功能。
HM2023A 二档功率可选（1000W/2023W）,HM2500A 二档功率可选（1250W/2500W），HM3000A 二档功率可选（1500W/3000W）。可根据房间大小，环境温度设定相应功率，带有机械温控装置，节能省电。
4. 舒适 通电即热，快速散热，可24小时恒温；低温静态对流，对室内湿度无影响，不干燥；机器内部无风机吹风，完全静音，形成独特的“热幕帘”效应，室内空间温度均匀，舒适取暖。
5. 寿命长，踢脚线型电加热器，是北美地区广泛运用的取暖产品，产品寿命可达30年以上。

安装方法
1. 开箱检查：
打开包装箱,取出机器,确认产品完好,附件齐全。
2. 便携式安装
从附件盒里取出一对支脚，将加热器本体倒置于地上，将支脚插入左右端盖下部方槽中，必要时用手按压，保证牢固。然后将本机支脚触地放平稳，加热器的电源线插电后即可正常使用。
3. 挂墙式安装：
先在墙上适当的位置钻二个直径9.5mm,深约45mm的孔，二孔中心的距离与机器背面的安装孔位相应，(HM2023A/HE2023A,中心距为847mm; HM2500A/HE2500A,中心距为1047mm; HM3000A/HE3000A,中心距为1347mm), 将2个涨塞（产品包装内配送）敲入孔内，再将螺钉拧入涨塞内，螺钉头露出墙面约10mm,然后将加热器背面的大圆孔套入螺钉内，再往右移动，随后，向下轻拉即可。
注意：安装后的加热器机身底部，距离地面的距离为：100~300mm,机器右端距离墙面的距离不能小于 300mm，便于看清粘贴于机器右端盖上的铭牌参数。

使用方法
一． 机械控制式HM系列电加热器操作说明：
将电源插头插入带有效接地的插座上。
1. 功率选择：
根据房间大小，环境温度选择加热器功率。
控制面板上方旋钮为功率调节旋钮。“0，I，II”分别表达”不加热“”一半功率加热“”全功率加热“。
如HM2023A，“0”代表“不加热”，“I”代表“1000W”，II”代表“2023W”
2. 温度调节：
顺时针转动温控器旋钮可以升高温度，反之则减少温度。当顺时针转动温控器旋钮时，会听到轻微“咔“的一声，同时红色指示灯亮，表白电源接通，加热器开始工作。
注：当温度达成预设温度时，指示灯熄灭，加热器自动停止工作；当温度下降到低于预设温度时，指示灯亮，加热器自动开始工作。当功率选择旋钮处在0档时，顺时针转动温控器旋钮，虽然同样会听到轻微“咔“的一声，且红色指示灯亮，但此时，加热器仅仅是电源接通了，并不会工作（加热）。

二． 智能控制式HE系列电加热器操作说明：
将电源插头插入带有效接地的插座上，按下电源开关（在加热器右侧底部，黄色），后会发出“滴”的一声，屏幕点亮，显示”Warmax”，此时加热器处在待机状态。
（参见图1）

图一
1. 即时加热模式 ：
在待机状态下，开/关键红色显示，表白机器接通电源。 触摸开/关键，它将由红色转为绿色，同时其它三个触摸按键点亮（蓝色）。假如是初次使用，则加热器按即时加热模式工作，反之，则按上一次工作时的模式进行工作。加热器假如断电，来电时，屏幕显示Warmax商标，15秒后进入断电前的工作状态。即时工作模式和自动工作模式的显示界面如下图：

图二 即时工作模式显示界面 图三 自动工作模式界面

在即时工作模式下（图二界面），可以进行当前星期和当前时间设定，温度设定，温差参数设定。触摸光标键，光标移动，当光标停留在某个参数上时，触摸选择键，即可对该参数进行修改。
当没有光标出现时，长时间触摸选择键，也可直接进行温度设定。
当光标停在设定温度上，触摸模式键，进入温差参数设定界面（见图五），可对温差值进行设定，使屏幕上所显示的室内温度更接近于实际的室内温度，设定完毕后，触摸开/关键，退出设定状态，返回本来状态。
说明：温差设定，只有在电暖器探测的室内温度同实际温度差异较大才需要调节。

界面参数修改范围
星期：周一到周日， 小时：00-23 分钟：00-59 ，温度：5-42°C，温差设定：-2～-10

2. 自动运营模式 ：
在即时工作模式下，同时触摸光标键和选择键，就可进入到自动运营模式。若再同时触摸该二键，便又回到即时工作模式。定期工作模式界面，见图三。
在自动运营模式下：
1）. 触摸光标键，光标从”星期、当前时间(小时)、当前时间(分)、设定温度、定期设定符号“之间循环移动。
2）. 触摸选择键，所选定的参数将被修改。
3）. 当光标停留在定期设定符号上时，触摸模式键，进入图4所示的参数设定显示菜单。
4）. 当光标停留在温度设定符号上时，触摸模式键，进入图5所示的温差参数设定显示菜单。
自动工作模式菜单所有参数设定范围如下：（在此菜单下显示的日期、时间为当前时间，在系统掉电一个星期内会继续运营。左边显示温度为当前设定温度，右边显示温度为实测温度，当传感器犯错时显示“- - - ”）

图四 参数设定界面 图五 温差参数设定界面
在图4 参数设定菜单中，各按键功能如下：
a. 开/关键：进行星期设定；
b. 模式键：进行温度设定；
c. 光标键：光标 （在0~23时间段移动）；
d. 选择键：针对某个时间段，进行开或关设定；
e. 同时触摸开/关键和光标键，可退出参数设定菜单。

如我们设定每个周一早上9点到晚上5点，关闭电暖器，晚上5点到第二天9点启动电暖器，我们的操作如下：

3. 其它功能操作或说明：
1）.在没有触摸任何按键操作5分钟后，屏幕将完全黑暗。（照明功能未启动）
2）.夜间照明功能:
工作状态下，同时轻触开/关键和光标键，将有夜间照明图标出现，表达夜间照明功能启动。液晶背光源不关闭。再同时轻触开/关键和光标键，夜间照明图标消失，表达夜间照明功能取消，然后恢复到正常工作状态。
3）.按键锁定功能:
工作状态下，同时轻触模式键和选择键，将有锁定图标出现，表达锁定功能启动，将不能随意更改数据。再同时轻触模式键和选择键，锁定图标消失，出现开锁图标，表达锁定功能取消，然后恢复到正常工作状态。
注：在锁定状态，只可轻触开/关键关机，其它键无效。
4）.中英文切换功能：
工作状态下，同时轻触模式键和开/关键可进行显示界面中英文切换。
5）.关机延时功能：
在开机状态下，为避免误操作而关机，需长时间触摸开/关键 （大于1秒），才干关机。
6 ). 掉电记忆功能：
在断电状态下，系统时钟照常运营，连续时间约一周。假如长于一周，来电后，用户需重新设定当前时间。

4. 遥控器操作说明：

遥控功能键描述：
1）．开/关键：与控制板上开/关键功能相同。
2）. 定期键：定期启用/关闭；Ⅱ、在参数设定状态下功能：星期调整键
3）.按键锁：上锁/解锁
4）.夜灯：照明启动/关闭。
5）.确认键：在自动运营模式菜单下功能跟控制板上模式键功能相同。Ⅱ、在参数设定状态下功能：温度调整键。
6）.上调键和下调键：在自动运营模式下功能：光标键。Ⅱ、在参数设定状态下功能：光标键。
7）.左调键和右调键：在自动运营模式下功能：参数调整。Ⅱ、在参数设定模下功能：参数调整。

电气原理图

HM2023A/HM2500A/HM3000A

HE2023A/HE2500A/HE3000A
装箱清单

名称
数量
名称
数量
加热器本体
1台
使用说明书
1份
支 脚
2个
保修卡
1份
螺 钉
2个
涨塞
2个
遥控器
1个（仅限HE系列）

疑问解答

疑问 因素 措施
指示灯不亮，加热器不加热
温控器未打开或温控器损坏
把温控器旋至加热器接通的位置，联系维修
加热器未直立放置
对的放置加热器
指示灯不亮，加热器加热
指示灯损坏
联系维修，更换指示灯
指示灯亮，加热器不加热
功率旋钮处在“关“位置
调整旋钮到相应的功率处
电加热管烧坏或连接线松脱
联系维修
控制面板的触摸按键均不起作用
未按下电源开关
按下电源开关使加热器处在待机状态
加热器未直立放置
对的放置加热器
控制面板的按键均正常，但加热器不加热
电加热管烧坏或连接线松脱
联系维修

维修问题
假如想得到有关维修，更换部件或技术服务等方面的信息，请与本地经销商联系。
当你需要订购维修件时，请你提供以下信息：
1. 零部件编号
2. 产品型号
3. 零部件描述
4. 购买日期
5. 保修卡

未经公司书面授权，不允许以任何形式对本说明书进行所有或部分复制（用于评论文章或评论中的简朴引用除外）

美国沃尔麦斯科技有限公司
Warmax technology Inc
.us
