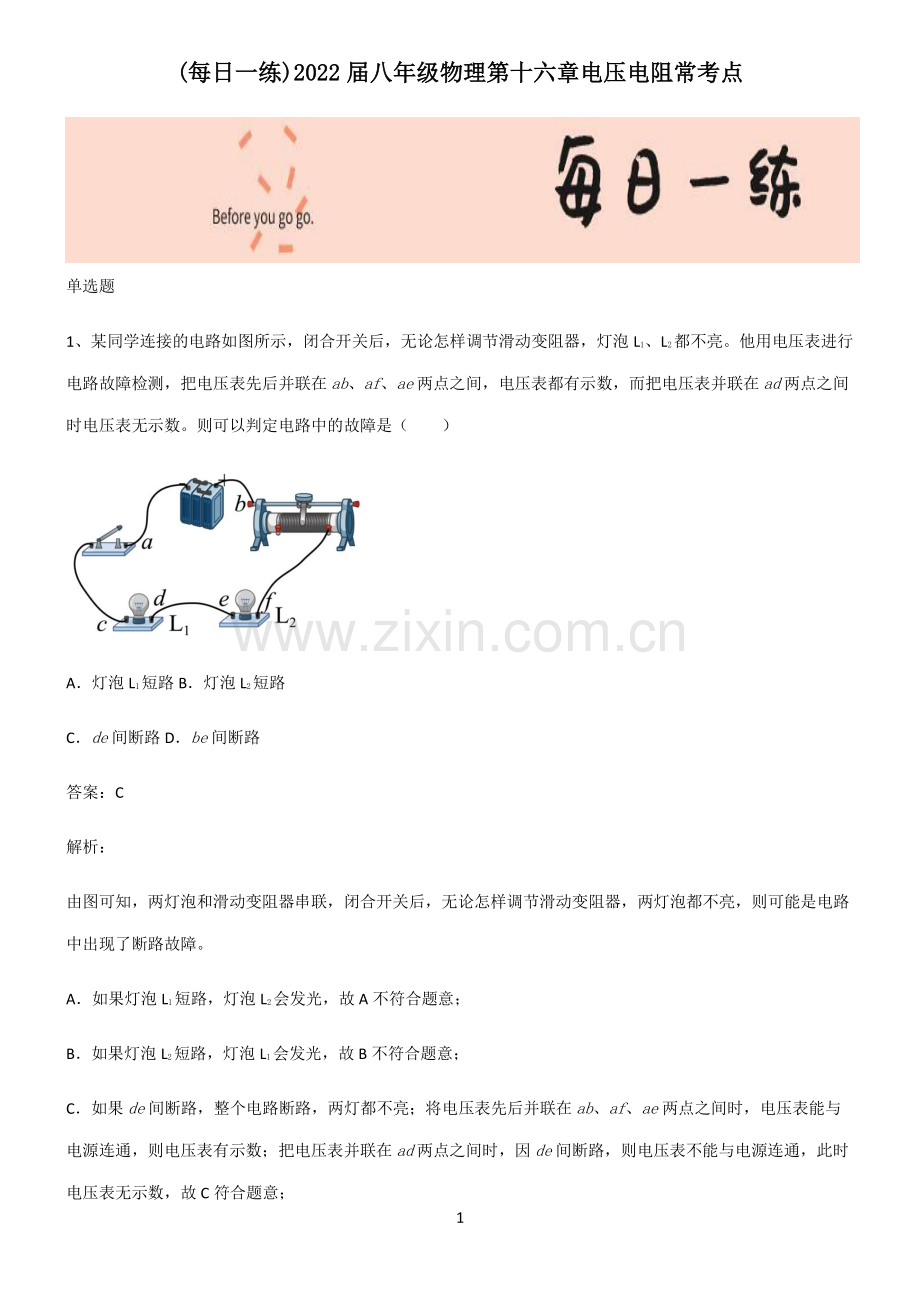

1 (每日一练每日一练)2022)2022 届八年级物理第十六章电压电阻常考点届八年级物理第十六章电压电阻常考点 单选题 1、某同学连接的电路如图所示，闭合开关后，无论怎样调节滑动变阻器，灯泡 L1、L2都不亮。他用电压表进行电路故障检测，把电压表先后并联在ab、af、ae两点之间，电压表都有示数，而把电压表并联在ad两点之间时电压表无示数。则可以判定电路中的故障是（）A灯泡 L1短路 B灯泡 L2短路 Cde间断路 Dbe间断路 答案：C 解析：由图可知，两灯泡和滑动变阻器串联，闭合开关后，无论怎样调节滑动变阻器，两灯泡都不亮，则可能是电路中出现了断路故障。A如果灯泡 L1短路，灯泡 L2会发光，故 A 不符合题意；B如果灯泡 L2短路，灯泡 L1会发光，故 B 不符合题意；C如果de间断路，整个电路断路，两灯都不亮；将电压表先后并联在ab、af、ae两点之间时，电压表能与电源连通，则电压表有示数；把电压表并联在ad两点之间时，因de间断路，则电压表不能与电源连通，此时电压表无示数，故 C 符合题意；2 D如果be间断路，整个电路断路，两灯都不亮，把电压表接在ae两点之间时，电压表不能与电源连通，则此时电压表无示数，故 D 不符合题意。故选 C。2、如图甲中闭合开关灯泡发光，乙中用带绝缘柄的金属棒把两个验电器连接起来（验电器带电情况如图所示），图丙中水果电池接电压表，图丁中在头发上摩擦过的塑料梳靠近纸屑。根据图中信息可以判断出（）A甲图中开关中电流方向是由A向B B乙图中金属棒中电流方向是由B向A C丙图锌电极是番茄电池的正极 D丁图塑料梳带正电吸引小纸屑 答案：B 解析：A在电源外部，电流从电源的正极经过用电器流向负极，甲图中开关中电流方向是由B向A，故 A 不符合题意；B正电荷定向移动的方向为电流的方向，负电荷定向移动方向与电流的方向相反。在乙图中，A 带负电，B 不带电，用带绝缘柄的金属棒把两个验电器连接起来，所以最终 B 也带负电，说明 B 得到电子，而 A 失去电子，所以自由电子的移动方向是从A向B，故电流方向是由B向A，故 B 符合题意；C电流应从电压表的正接线柱流入，从负接线柱流出，故丙图铜电极是番茄电池的正极，故 C 不符合题意；D在头发上摩擦过的塑料梳，因头发束缚电子的能力弱，故头发失去电子带正电，梳子得到电子带负电，带负电的梳子有吸引轻小物体（小纸屑）的性质，故 D 不符合题意。3 故选 B。3、用如图所示电路探究串联电路的电压规律，下列说法正确的是（）A电压表不能直接测量电源电压 B若测量 L1两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接a点 C实验得到的结论为：串联电路电压处处相等 D改变两个小灯泡的规格，重复实验，是为了减小实验误差 答案：B 解析：A电压表可以并联在电源两端，直接测量电源电压，A 错误；B若测量 L1两端电压，需将电压表并联在 L1两端，即a、b两点间，且电压表正接线柱接a点，负接线柱接b点，保证电流从正接线柱流入，负接线柱流出，B 正确；C实验得到的结论为：串联电路，电源电压等于各用电器两端电压之和，C 错误；D改变两个小灯泡的规格，重复实验，是为了得到普遍规律，D 错误。故选 B。4、如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯泡 L1、L2均不发光，于是他用一根导线来排查故障。当导线连接 L1两端时两灯仍不发光，连接 L2两端时 L1发光、L2不发光。由此判断电路的故障是（）4 AL1断路 BL2断路 CL1短路 DL2短路 答案：B 解析：A若 L1断路不能形成闭合回路，所以电路中无电流，两个灯都不亮，当导线连接 L1两端时 L2发光 L1不发光，故 A 不符合题意；B若 L2断路不能形成闭合回路，所以电路中无电流，两个灯都不亮，当导线连接 L1两端时两灯仍不发光，连接 L2两端时 L1发光、L2不发光，故 B 符合题意；C当 L1短路时，L1不亮，L2亮，故 C 不符合题意；D当 L2短路时，L2不亮，L1亮，故 D 不符合题意。故选 B。5、一根导线的电阻为R，要使这根导线的电阻变大，可以采用的方法是（）A将导体拉长 B将导体对折 C增大导体两端的电压 D减小通过导体的电流 答案：A 解析：导体的电阻是导体本身的一种性质，电阻大小与导体的材料、长度、横截面积有关，与导体两端的电压和通过5 的电流无关。将导体拉长，导体长度变长，横截面积变小，导体电阻变大；将导体对折，导体长度变短，横截面积变大，导体电阻变小。故选 A。6、用如图电路探究影响电阻大小的因素实验时，下列说法正确的是（）A电路电流变化较小时，可以用小灯泡代替电流表判断电流强弱 B实验只需控制导体的材料相同 C该电路探究导体的电阻大小与导体长度是否有关 D根据图中的实验可以得出：导体电阻的大小与导体的材料有关 答案：D 解析：A电路电流变化较小时，灯泡的亮暗变化不明显，用小灯泡不易看出电流的变化情况，故 A 错误；B电阻大小与导体长度、横截面积、材料有关，实验中研究电阻大小与某一变量大小关系时，要控制其他变量相同，故 B 错误；C由图得，导体的材料不同，长度与横截面积大小相同，因此该电路探究导体的电阻大小与导体材料的关系，故 C 错误；D由实验得，长度与横截面积均相同的铜丝、镍铬合金丝分别与灯泡串联，灯泡的亮暗不同，说明铜丝与镍铬合金丝的电阻大小不同，说明导体电阻的大小与导体的材料有关，故 D 正确。故选 D。6 7、取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压如图所示，下列说法正确的是（）A铁片是水果电池的正极 B两个相同水果电池串联后可提供更高电压 C该水果电池的电压是 3VD水果电池将内能转化为电能 答案：B 解析：A电压表使用时，电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连接，因此铜电极为正极，故 A 错误；B两个相同水果电池串联后可提供更高电压，故 B 正确；C由图知电压表的量程为 0-3V，分度值为 0.1V，水果电池的电压为 0.6V，故 C 错误；D水果电池工作时，将消耗化学能，产生电能，所以是将化学能转化为电能，故 D 错误。故选 B。多选题 8、如图所示电路，闭合开关 S1、S2时，小灯泡 L1和 L2发光，电压表有示数，电流表 A1的示数为 0.9A，电流表A2的示数如图乙所示，下列说法中不正确的是（）7 A电流表 A1测量干路电流，通过小灯泡 L1的电流为 0.6A B电压表测量小灯泡 L1两端的电压 C当 S1和 S2开关闭合以后，L2断路，电压表无示数 D只断开开关 S2时，电流表 A1示数为 0.6A，电流表 A2无示数，电压表有示数 答案：CD 解析：A闭合开关 S1、S2时，小灯泡 L1和 L2并联，电流表 A1测干路电流为 0.9A，电流表 A2测 L2支路的电流，根据并联电路电流规律知，电流小于 0.9A，由图乙可知若选用 03A 量程，读数是 1.5A，选用 00.6A 量程，读数是0.3A，故是选用的 00.6A 量程，根据并联电路电流的特点可得通过小灯泡 L1的电流是 0.9A0.3A0.6A 故 A 正确，不符合题意；B电压表并联在灯 L2的两端，由于并联电路各支路两端的电压相等，所以也可以测量灯 L1两端的电压，故 B正确，不符合题意；C因闭合开关 S1、S2时，两灯泡并联，电压表测并联电路两端电压，L2断路，电压表仍然测量电源电压，电压表有示数，故 C 错误，符合题意；D只断开开关 S2时，L2和电压表所在支路断路，可知电流表 A2无示数，电压表无示数，小灯泡 L1正常发光，电流表 A1测量通过 L1的电流，所以电流表 A1示数是 0.6A，故 D 错误，符合题意。故选 CD。9、下列说法中正确的是（）8 A固体很难被压缩，是由于分子间存在引力 B同一物体温度升高，内能一定增加 C水和酒精升高相同的温度，水吸收的热量较多 DLED灯是用半导体材料制成的 答案：BD 解析：A压缩物体时，物体分子间间隙变小，相互作用力表现为斥力，所以固体很难被压缩，就是由于分子间存在斥力，故 A 错误；B同一物体温度升高，分子无规则运动更剧烈，它的内能一定增加，故 B 正确；C根据吸热公式Q=cmt，水的比热容较大，由于水和酒精的质量未知，升高相同的温度，无法比较它们吸收热量的多少，故 C 错误；DLED 灯的核心是二极管，它是由半导体材料制成的，故 D 正确。故选 BD。10、在某次电学实验中，小科按图 1 所示的电路连接仪器，闭合开关 S 后，电压表V1和V2的示数如图 2 所示，下列对该电路分析不正确的是（）A两表量程不同，L1和L2串联 B两表量程不同，L1短路 C两表量程相同，L1短路 D两表量程相同，L2短路 答案：BCD 9 解析：电压表在电路中看作断路处理，由图知，L1与 L2串联，V1测灯 L1两端的电压，V2测电源电压，由串联电路电压特点知，V2的示数应大于 V1的示数，故图 2 中 V2接 15V 的大量程，V1接 3V 的小量程。故 A 正确，不符合题意；BCD 错误，符合题意。故选 BCD。综合题 11、阅读短文,回答文后的问题 热阻 热阻当物体或物体的不同部分之间存在温度差时，就会发生热传递传导是热传递的一种方式，物体对热量的传导有阻碍作用，称为热阻，用R表示物体的热阻与物体在热传导方向上的长度L成正比、与横截面积S成反比,还与物体的材料有关，关系式=。式中 称为材料的导热系数，不同材料的导热系数一般不同。房屋的墙壁为了保温，往往使用导热系数较小的材料如果墙壁一侧是高温环境，温度始终为t1，另一侧是低温环境，温度始终为t2，墙壁中形成稳定的热量流动，则单位时间内从高温环境传导到低温环境的热量Q与墙壁两侧的温度差成正比，与墙壁的热阻成反比（1）热量传导过程和电流相似，温度差相当于电路中 _；A电流 B电压 C电阻（2）铜汤勺放在热汤中，把手很快就会烫手，而塑料把手的汤勺不会烫手由此可知铜和塑料的导热系数大小：铜_塑料（填“”“1+22 B =11+22 解析：（1）1在闭合电路中，有电压才能形成电流。而在热量传导过程中，有温度差，才会发生热传导。所以温度差相当于电路中的电压。故 AC 不符合题意，B 符合题意。故选 B。（2）2在室温下的铜汤勺和塑料把手汤勺放入相同的热汤中，铜汤勺很快烫手，而塑料把手的汤勺不会烫手，说明铜的热传导性能比塑料的好，热阻更小，据=知，铜的导热系数大于塑料的导热系数，即 铜塑料。（3）3由题意知：单位时间内从高温环境传导到低温环境的热量与墙壁两侧的温度差成正比，在墙壁热阻相同时，图甲中，由高温环境传导到墙壁正中间的热量与此处传导到低温环境的热量相同，设墙壁正中间处的温度为t，则有 1=2 所以，虚线标出的墙壁正中间处的温度 11 =1+22（4）4夏天，自然冷却的开水，其温度越来越低，且与室温的温差越来越小，那么温度降低得越来越慢，故B 符合题意，ACD 不符合题意。故选 B。（5）5据题意有=，那么热量在墙壁中和在保温层中传导的热阻分别为 1=11，2=22 所以乙图中热量传导的总热阻 =1+2=11+22 12、在图所示的电路中，电源电压保持不变，闭合开关，电路正常工作。一段时间后，由于该电路中一个电阻出现了故障，使得电压表的示数变大。（1）电路中可能存在的故障是_。（2）若用小灯泡 L 替换电路中的电阻R2，请写出替换前后电压表示数变化的情况及相应的电路故障。_ 答案：R1短路或R2断路 见解析 解析：（1）1由图可知，该电路为串联电路，电压表测量的是电阻R2两端的电压，电流表测量电路中的电流；电压表示数变大，说明电压表测量的是电源电压，即电压表直接接在电源的两极上，所以故障是R1短路或R2断路。（2）2原来电压表的示数等于电源电压，用完好的小灯泡替换R2，电压表测量小灯泡两端的电压，若电压表12 示数变小，则R2断路。若电压表示数不变，则R1短路。
