云石透光片吊挂工程作业施工技术.doc

云石透光片吊挂工程作业施工技术、工艺

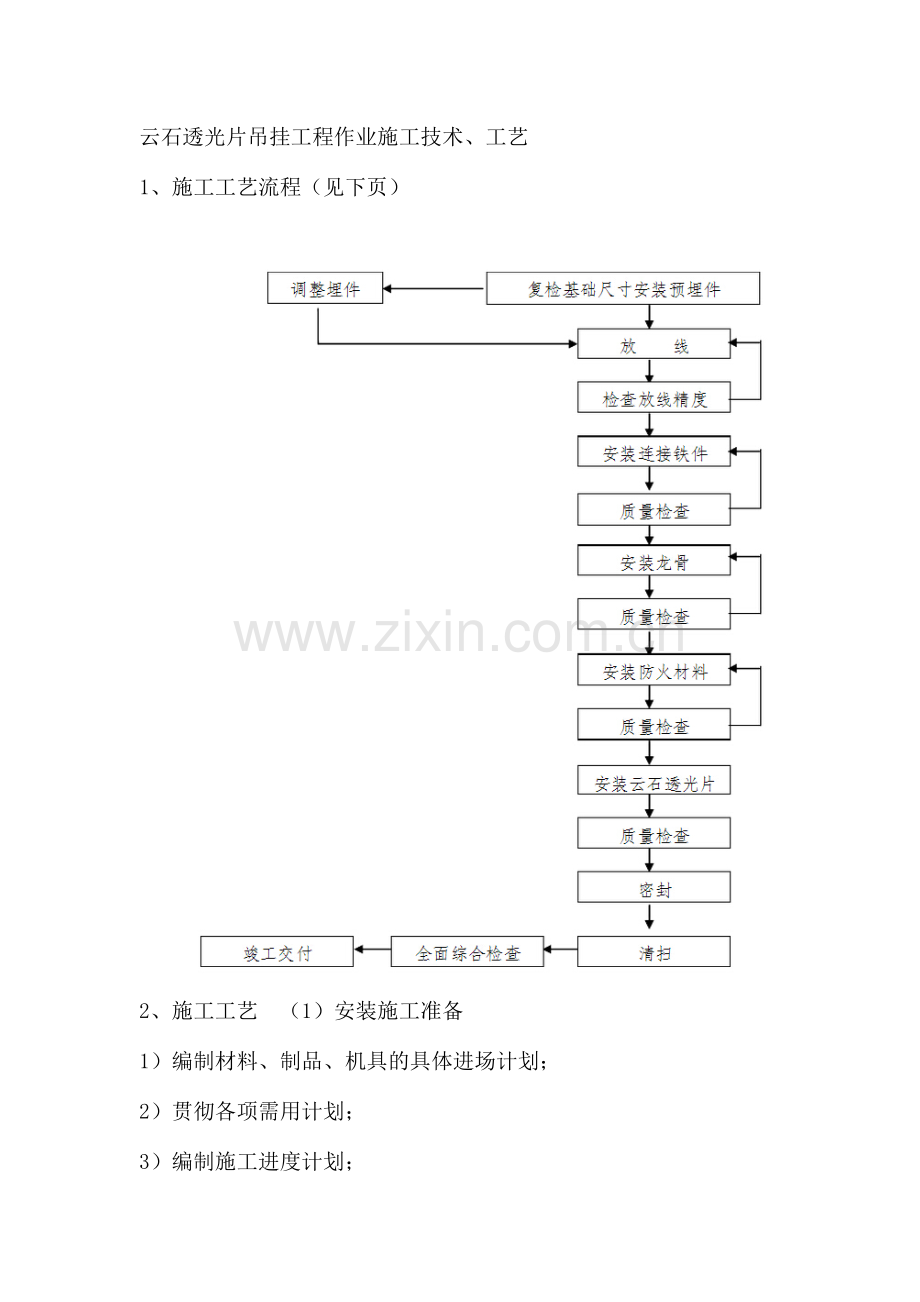

1、施工工艺流程（见下页）

2、施工工艺 （1）安装施工准备
1）编制材料、制品、机具的具体进场计划；
2）贯彻各项需用计划；
3）编制施工进度计划；

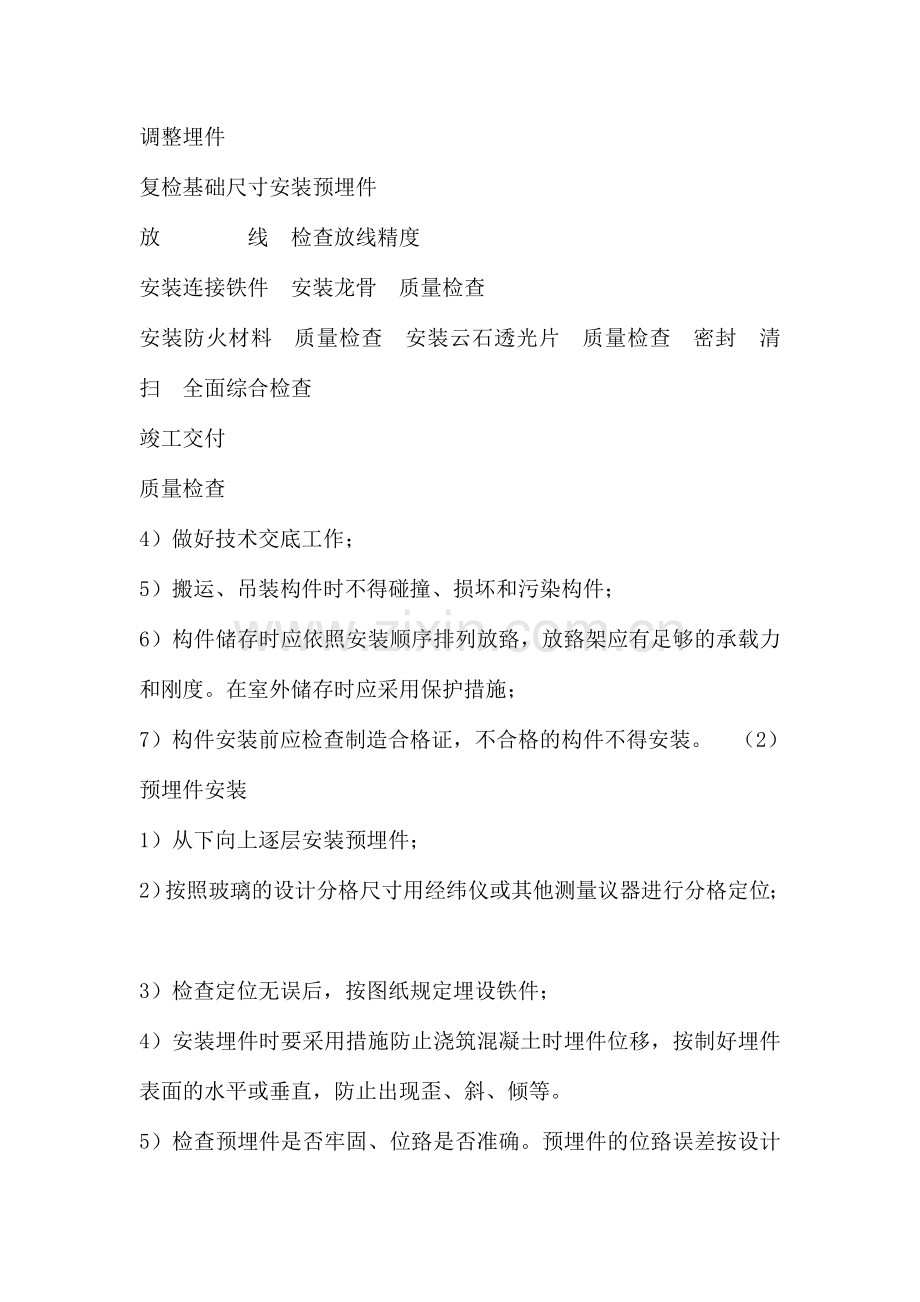

调整埋件
复检基础尺寸安装预埋件
放    线 检查放线精度
安装连接铁件 安装龙骨 质量检查
安装防火材料 质量检查 安装云石透光片 质量检查 密封 清扫 全面综合检查
竣工交付
质量检查
4）做好技术交底工作；
5）搬运、吊装构件时不得碰撞、损坏和污染构件；
6）构件储存时应依照安装顺序排列放臵，放臵架应有足够的承载力和刚度。在室外储存时应采用保护措施；
7）构件安装前应检查制造合格证，不合格的构件不得安装。 （2）预埋件安装
1）从下向上逐层安装预埋件；
2）按照玻璃的设计分格尺寸用经纬仪或其他测量议器进行分格定位；
3）检查定位无误后，按图纸规定埋设铁件；
4）安装埋件时要采用措施防止浇筑混凝土时埋件位移，按制好埋件表面的水平或垂直，防止出现歪、斜、倾等。
5）检查预埋件是否牢固、位臵是否准确。预埋件的位臵误差按设计规定进行复查。当设计无明确规定期，预埋件的标高偏差不应大于10mm，预埋件的位臵与设计位臵偏差不应大于20mm。
（3）施工测量放线
1）复查由土建方移交的基准线。
2）放标准线：在每一层将室内标高线移至外墙施工面，并进行检查；在施线前，应一方面对建筑物外形尺寸进行偏差测量，根椐测量结果，拟定基准线。
3）以标准线为基准，按照图纸将分格线放在墙上，并做好标记。 4）分格线放完后，应检查预埋件的位臵是否与设计相符，否则应进行调整或预埋件补救解决。
5）最后，用0.5～1.0mm的钢丝在单幅幕墙的垂直（水平方向各拉两根，作为安装的控制线，水平钢丝应每层拉一根；宽度过宽，应每间隔20m设1支点，以防钢丝下垂），垂直钢丝应间隔20m拉一根。
6）注意事项：
放线时，应结合土建的结构偏差，将偏差分解，应防止误差积累； 放线时，应考虑与其他装饰面的接口；
拉好的钢丝应在两端紧固点做好标记，以便钢丝断了，快速重拉； 应严格按照图纸线；控制重点为：基准线。 （4）吊挂式云石透光片的安装
1）安装固定主支承器，根据设计规定和图纸位臵用螺栓连接或焊接的方式将主支承器固定在预埋件上。检查各螺丝钉的位臵及焊接口，涂刷防锈油漆。
2）安装透光片底槽 3）安装固定角码；
4）临时固定钢槽，根据水平和标高控制线高速好钢槽的水平高低精度；
5）检查合格后进行焊接固定。
6）安装4#角钢；根据设计规定和图纸位臵用螺栓将玻璃云石透光片与预埋件或上部钢架连接。检查角钢与玻璃底槽的中心位臵是否相应，角钢是否调整合格后方能进行玻璃安装。
7）安装透光片：将相应规格的透光片搬入就位，同样对其水平及垂直位臵，定位校准后夹紧固定，并检查接触钢块与透光片的磨擦粘牢度。
8）检查所有云石透光片的紧固度、垂直度、粘牢度是否达成规定，否则进行调整。
9）检查所有连接器的松紧是否过到规定，否则进行调整。 （5）密封
1）密封部位的清扫和干燥，采用甲苯对密封面进行清扫，清扫时应特别注意不要让溶液散发到接缝以外的场合，清扫用纱布脏污后应常更换，以保证清扫效果，最后用干燥清洁的纱布将溶剂蒸发后的痕迹拭去，保持密封面干燥；
2）贴防护纸胶带：为防止密封材料使用时污染装饰面，同时为使密封胶缝与面材交界线平直，应贴好纸胶带，要注意纸胶带自身的平直；
3）注胶：注胶应均匀、密实、饱满，同时注意施胶方法，避免浪费；
4）胶缝修整：注胶后，应将胶缝用小铲沿注胶方向用力施压，将多余的胶刮掉，并将胶缝刮成设计形状，使胶缝光滑、流畅；
5）清除纸胶带：胶缝修整好后，应及时去掉保护胶带，并注意撕下的胶带不要污染玻璃面或铝板面；及时清理粘在施工表面上的胶痕。
（6）清扫
1）清扫时先用浸泡过中性溶剂（5%水溶液）的湿纱布将污物等擦去，然后再用干纱布擦干净；
1）清扫灰浆、胶带残留物时，可使用竹铲、合成树脂铲等仔细刮去；
1）严禁使用金属清扫工具，更不得使用粘有砂子、金属屑的工具；
1）严禁使用酸性或碱性洗剂
3、质量控制标准 3.1保证项目
1）骨架、附件、品种，及其玻璃品种、规格、色彩必须符合设计规定。
检查方法：观测检查和检查出厂合格证、产品验收凭证。 2）玻璃钢结构骨架必须防锈，铝合金骨架接触主体结构墙体部位必须防腐，并严禁与非镀锌铁件接触，防止产生电化反映。
检查方法：观测检查
3）玻璃骨架安装必须牢固，预埋件、牛腿和横梁的数量、位臵、埋设连接节点及防腐（锈）解决，必须符合设计和有关规定规定。
检查方法：观测和手板检查 3.2基本项目
1）骨架与墙体、楼板间缝隙的填嵌质量，应符合下列规定： 合格：缝隙内应采用柔性防火、隔音填嵌材料，填嵌饱满密实，表面平整，预留5～8mm的槽口，嵌填防水性密封胶。
优良：在合格基础上，表面平整、光滑、无裂缝。 检查方法：观测检查
2）外观质量应符合下列规定：
合格：表面洁净，不得有毛刺、污渍、大面无划痕、碰伤、烧伤、腐蚀斑点。涂胶大面光滑，无气孔。
优良：在合格基础上，涂胶表面光滑平整，厚度均匀一致。 检查方法：观测检查。
