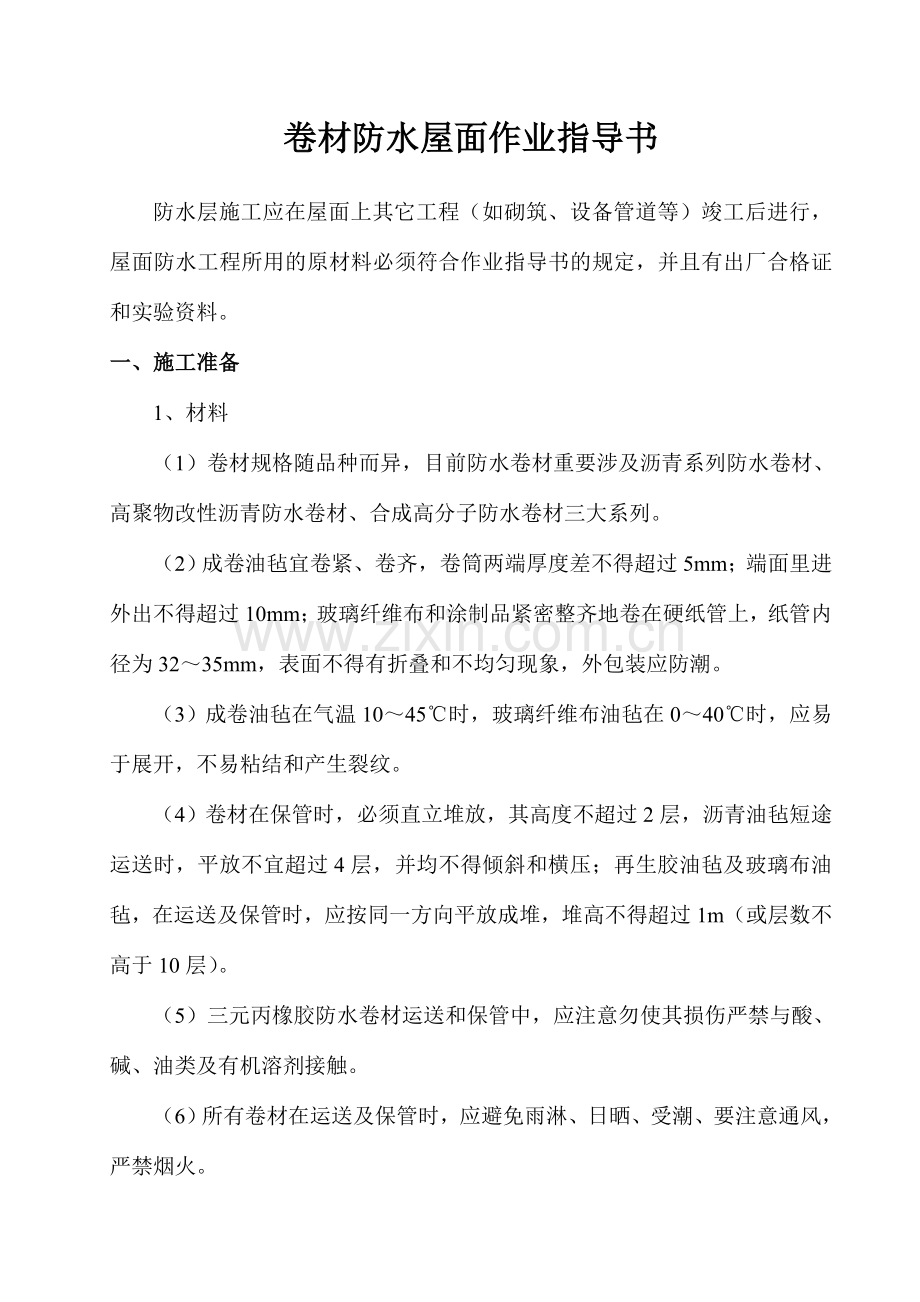

1、卷材防水屋面作业指导书防水层施工应在屋面上其它工程(如砌筑、设备管道等)竣工后进行,屋面防水工程所用的原材料必须符合作业指导书的规定,并且有出厂合格证和实验资料。一、施工准备1、材料(1)卷材规格随品种而异,目前防水卷材重要涉及沥青系列防水卷材、高聚物改性沥青防水卷材、合成高分子防水卷材三大系列。(2)成卷油毡宜卷紧、卷齐,卷筒两端厚度差不得超过5mm;端面里进外出不得超过10mm;玻璃纤维布和涂制品紧密整齐地卷在硬纸管上,纸管内径为3235mm,表面不得有折叠和不均匀现象,外包装应防潮。(3)成卷油毡在气温1045时,玻璃纤维布油毡在040时,应易于展开,不易粘结和产生裂纹。(4)卷材在保管

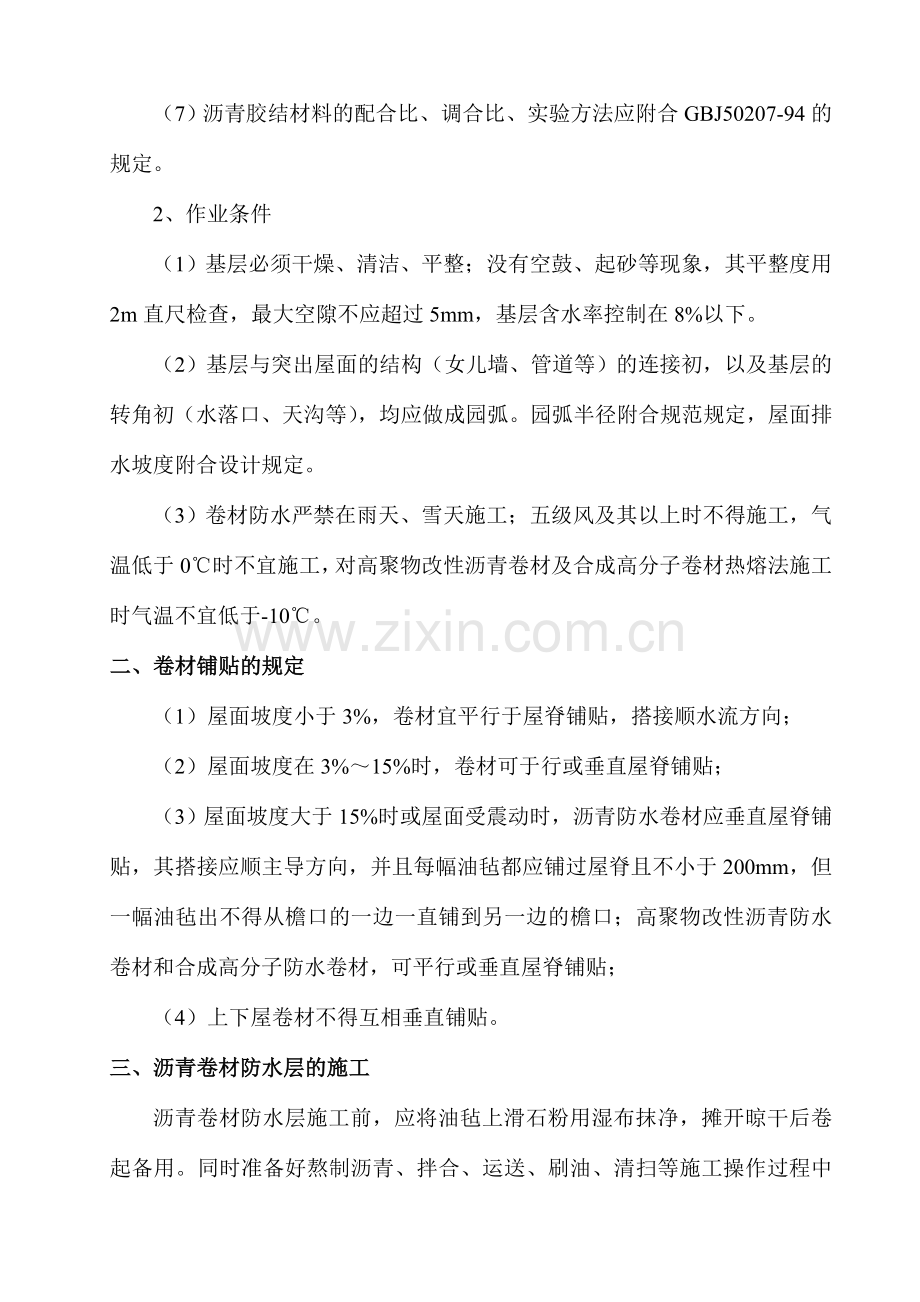

2、时,必须直立堆放,其高度不超过2层,沥青油毡短途运送时,平放不宜超过4层,并均不得倾斜和横压;再生胶油毡及玻璃布油毡,在运送及保管时,应按同一方向平放成堆,堆高不得超过1m(或层数不高于10层)。(5)三元丙橡胶防水卷材运送和保管中,应注意勿使其损伤严禁与酸、碱、油类及有机溶剂接触。(6)所有卷材在运送及保管时,应避免雨淋、日晒、受潮、要注意通风,严禁烟火。(7)沥青胶结材料的配合比、调合比、实验方法应附合GBJ50207-94的规定。2、作业条件(1)基层必须干燥、清洁、平整;没有空鼓、起砂等现象,其平整度用2m直尺检查,最大空隙不应超过5mm,基层含水率控制在8%以下。(2)基层与突出屋面
3、的结构(女儿墙、管道等)的连接初,以及基层的转角初(水落口、天沟等),均应做成园弧。园弧半径附合规范规定,屋面排水坡度附合设计规定。(3)卷材防水严禁在雨天、雪天施工;五级风及其以上时不得施工,气温低于0时不宜施工,对高聚物改性沥青卷材及合成高分子卷材热熔法施工时气温不宜低于-10。二、卷材铺贴的规定(1)屋面坡度小于3%,卷材宜平行于屋脊铺贴,搭接顺水流方向;(2)屋面坡度在3%15%时,卷材可于行或垂直屋脊铺贴;(3)屋面坡度大于15%时或屋面受震动时,沥青防水卷材应垂直屋脊铺贴,其搭接应顺主导方向,并且每幅油毡都应铺过屋脊且不小于200mm,但一幅油毡出不得从檐口的一边一直铺到另一边的檐
4、口;高聚物改性沥青防水卷材和合成高分子防水卷材,可平行或垂直屋脊铺贴;(4)上下屋卷材不得互相垂直铺贴。三、沥青卷材防水层的施工沥青卷材防水层施工前,应将油毡上滑石粉用湿布抹净,摊开晾干后卷起备用。同时准备好熬制沥青、拌合、运送、刷油、清扫等施工操作过程中的各种工具,做好安全工作,如灭火器、防护栏杆等。(一)操作工艺1、马蹄脂的配制:现场配制马蹄脂的配合比严格按照实验室拟定的配合比配料。热马蹄脂的加热温度不应高于240,使用温度不宜低于190,熬制好的马蹄脂宜在本工作班内用完,当不能用完时应与新熬的材料分批混合使用。2、沥青油毡的铺贴方法:(1)实铺法铺油毡:油毡下面涂马蹄脂,不得有空白不粘结
5、的地方,粘贴沥青防水卷材,每层热马蹄的厚度宜为11.5mm;冷马蹄脂的厚度宜为0.51mm。铺贴油毡的质量规定粘结牢固,摊铺平直,避免铺斜、扭曲和未粘结的地方。如出现粘结不良之处,可用小刀将油毡划破,再用沥青胶将油毡贴紧、封死、擀平。铺贴底层油毡时,应在屋面板的每条端缝处(即承重墙、梁或屋架处)于铺宽度约300mm的油毡条一层,同时在屋面转角凸出屋面管道或墙根部位、天沟及雨水口周边等处均应加铺12层油毡附加层。(2)花铺法铺贴第一层油毡时,操作要细致,油毡搭接处的毡边必须粘着,檐口、出墙、伸缩缝处约800mm左右的距离内要满粘满贴。排气道应纵横贯通,不得堵塞,第二层以上的油毡必须实铺,规定同实
6、铺法。3、油毡铺贴前,在干燥、洁净的基层上均匀涂刷一度冷底子油,干燥12h以上再进行油毡铺贴。油毡铺贴时先铺贴排水比较集中的部位即雨水口、天沟等处,同层相邻两幅油毡的搭接缝应错开500mm以上,上下两层油毡的搭接线应错开幅宽的1/31/2。搭接宽度,实铺法长边不小于70mm,短边不小于100mm,花铺法长边不小于100mm,短边不小于150mm。油毡应展平压实,边涂胶边滚铺油毡,规定粘结牢固,铺贴平直,搭接缝应用马蹄脂仔细封严。立面卷材收头的端部应裁齐,压入预留凹槽内,用压条固定,最大钉距不大于900mm,然后用密封材料将凹槽嵌填。连接水落口的各层油毡和附加层,均应粘结在水落口杯上。4、当屋面
7、油毡铺贴完并经检查合格后,应趁油毡未冷,在油毡上面浇涂24mm厚的马蹄脂,趁热立即均匀撒铺一层干净的预热的(100150)、粒径约35mm的绿豆砂做保护层。绿豆砂保护层规定一半以中的粒径嵌入马蹄脂内,要均匀、平整,也可用小滚筒轻压一道,然后将多余的扫除。四、高聚物改性沥青卷材防水层的施工(一)冷粘法施工1、施工材料适合冷粘法施工的改性沥青卷材重要指SBS改性沥青卷材、APP改性沥青卷材、铝箔面改性沥青卷材。其配套材料重要有:冷粘剂、基层解决剂,辅助材料重要指工业汽油,用作冷粘剂的稀释剂、机具的清洗等。2、施工机具施工现场应有下表1所列的施工工具 施 工 机 具 表 表1机具名称规 格数 量用
8、途小平铲扫帚高压吹风机电动搅拌器滚动刷铁桶汽油喷灯压滚剪刀皮卷尺钢卷尺手持压棍小线绳彩色粉粉笔工具箱小型普通300V300V60250mm20L3L小型普通50m2m4050mm2把3把1个1台4把2个3个2个3把1只4只2个50m1kg1盒1个清理基层用清理基层用清理基层用搅拌胶粘剂等用涂布胶粘剂装胶粘剂热熔法粘接油毡用压实油毡接缝用剪裁油毡用度量尺寸用度量尺寸用压实油毡用弹基准线用弹基准线用打标记用保存工具用3、操作工艺(1)涂刷基层解决剂在已清理过的基层上涂刷基层解决剂,涂刷时要均匀一致,亦可喷涂,待基层解决剂干燥8h后,可先对排水口、设备管等容易发生渗漏的部位,在其中心200mm范围内
9、,均匀涂刷一度胶粘剂,其厚度为1mm左右,对薄弱部位进行增强解决。(2)铺贴油毡防水层:根据油毡的铺贴方案,在流水坡度的下坡弹出基准线,边涂刷胶粘剂边向前滚铺油毡,并及时用压辊用力进行压实解决。用毛刷涂刷时,蘸胶液要饱满,涂刷要均匀,滚压时注意不要卷入空气或异物。平面与立面相连接的油毡,应由下向上压缩铺贴,并使油毡紧贴阴角,不允许有明显的空鼓现象存在。当立面超过300mm时,应用氯丁系胶粘剂进行粘结或采用钉压条与粘结复合的方法解决。(3)油毡的接缝和收头解决:油毡纵横之间的搭接宽度为100mm,可用胶粘自理和加热熔接,双层做法时,第二层油毡的搭接缝与第一层的搭接缝应错开其幅宽的1/31/2。对
10、油毡搭缝及末端收头部位,用胶粘剂时应全封闭解决,必要时,可在密封解决的末端收头处,再掺入20%107胶的水泥砂浆进行压缝解决。(二)热熔法施工采用热熔法施工的卷材,APP改性沥青卷材较为适宜,其重要施工工具为汽油喷灯,液化汽喷枪两种。施工过程为:清理基层和涂刷基层解决剂,解决剂必须干燥8h以后才干施工油毡。根据弹的基准线,手持喷灯使热量均匀地分布在被粘结的表面,保持不动直到沥青开始流淌。塑料防护层要在沥青软化之前熔化,把卷材的熔化部分和要粘贴的部分紧紧地接在一起,同时用抹子来回压,使部分沥青流到外面。(三)保护层施工在防水层铺设完毕后,可在防水层的表面上边涂刷冷粘剂边铺撒 古石粉或涂刷铝粉和涂
11、浅色涂料,卷材表面自身已粘有砂粒的可不仅保护。五、高分子卷材防水施工合成高分子卷材目前在工程中经常应用的有三元乙丙、氯化聚乙烯、PVC防水卷材等,高分子卷材在施工中有相似之处,现仅以三元乙丙橡胶卷材的冷粘施工过程为例。1、施工工具施工工具见表2 施 工 工 具 表2名 称规 格用 量用 途小平铲小型3把清理基层扫 帚8把清理基层钢丝刷3把清理基层高压吹风机1台清理基层铁抹子2把修补基层及末端收头皮卷尺50m1只测量弹线钢卷尺2m5只测量弹线彩色粉0.5kg测量弹线粉 笔1盒测量弹线搅拌用木棍201000mm5根搅 拌开 刀2把开 桶剪 刀5把剪裁油毡铁 桶10L2个粘结剂容器小油漆桶3L5个粘
12、结剂容器油漆刷5cm、10cm各5把涂刷粘结剂等漆 刷60300mm15把/1000m2涂刷粘结剂等橡皮刮板3根涂刷粘结剂等铁 管30150mm2根展铺卷材铁压棍30kg2个压实卷材用手持压棍4050mm10个压实卷材用安全带5条棉 丝10kg/1000m2擦试工具等工具箱2个2、施工材料三元乙丙橡胶卷材、聚氯脂类辅料,丁基粘结剂CX-404胶、稀释剂、洗涤剂等。3、施工过程(1)施工流程清理基层涂刷聚氨脂底胶解决剂薄弱部位聚氨脂涂膜增补解决卷材表面涂布粘结剂(CX-404胶)凉胶卷材涂布的涂膜干燥后卷起备用基层上涂布粘结剂弹出标准线粘结卷材排除空气滚压贴牢卷材结头粘结及封边解决保护层施工。(
13、2)聚氨脂类底胶的涂刷:在大面积涂刷施工前,应用油漆刷蘸底胶在阴角,管道根部等复杂部位均匀涂刷一遍,大面积上则改用长把滚刷进行涂刷施工,涂布底胶时不得过后或过薄,更不允许露白底,一般涂刷干燥4h以上,才干进行下道工序的施工。(3)复杂部位的解决阴阳角、管子根部、排水口等薄弱部位,用聚氨脂涂膜防水材料作增补解决,涂刷宽度以距离中心200mm以上,厚度以2mm左右,涂刷后要通过24h以固化,方可进行下道工序。(4)基层粘结剂的涂布将卷材层摊开在干净平整的基层上,用长把滚刷蘸满CX-404胶均匀涂布在材料表面上,卷材接头100mm处留空挡。涂布布允许有露底和凝结胶块存在。当卷材的胶膜干燥(基本不粘手
14、判断)后,应用本来的纸筒芯直接将卷材卷起来待用,要防止砂子、尘土等异物混入。基层表面涂刷CX-404胶,以手触基本干燥后进行铺贴卷材的施工。(5)卷材的铺贴根据弹出的铺贴线把卷材展开进行铺贴,把卷成圆筒的已涂布的卷材中心插入一根30150mm的铁管,由两人分别持铁管两端,并将卷材的一端粘结固定在预定的部位,再沿着标准线铺展卷材。每铺完一张卷材,用干净的长滚刷在卷材的横方向顺序用力滚压一遍,彻底排除卷材粘结间的空气,在排除空气后,用外包橡胶的长30cm,重30kg的铁棍滚压。卷材接头的解决:卷材接头宽度一般为100mm,每隔1m左右用CX-404胶涂一下,其基本干燥后,再将接头部位的卷材翻开,临
15、时粘结固定。将卷材接缝用的粘结剂A、B两个组分,按1:1的比例配合搅拌均匀,再用油漆刷均匀涂刷在翻开的卷材接头的两个粘结上,涂胶量为1kg/m2,涂胶干燥10-30min即可进行粘合。粘合时从一端开始,从里向外,用手一边合,一边排除空气并用手持铁棍顺序地滚压一遍,凡遇三层卷材重叠时,沿接缝边沿聚氨酯膏封闭。卷材收头解决:卷材末端收头部位必须用聚氨酯嵌缝膏或其它密封材料封闭,当密封膏固化后在末端收口处再涂刷一层聚氨酯涂膜防水材料,用107胶水水泥砂浆(水泥、砂、107胶=1:2:0.15)压缝封闭。六、质量标准1、保证项目(1)所用卷材和胶结材料的品种,标号及马蹄脂配合比必须符合设计规定和施工规
16、范规定。(2)屋面卷材防水层,严禁有渗漏和积水现象。2、基本项目(1)屋面坡度应准确,排水系统应面畅。(2)卷材铺贴方法和搭接顺序应符合规定,其搭按宽度应对的,接应严密。(3)节点做法应符合设计规定,封固严密。水落口及突出屋面设施与屋面连接处,应固定可靠,密封严实。七、施工注意事项1、避免工程质量通病(1)空鼓:发生在找平层与卷材之间,且多在卷材的接缝处,因素是:1)防水层卷材中存有水份,找平层未干,含水率超过8%。2)空气排除不彻底,卷材未粘贴牢固,或刷胶厚薄不均,薄胶处压贴不实。(2)渗漏发生在管道穿透层、伸缩缝和卷材搭接处等部位,因素是:1)施工材料和辅助材料多属易然品,在存放材料的仓库以及施工现场内都要严禁烟火。2)在挑檐等危险部位施工时,操作人员必须佩带安全带。3)接槎处漏水因素是粘结不牢、松动或基层清理不干净,卷材搭接长度不够。4)防止措施是施工中应加强检查,严格执行工艺标准和认真操作。2、重要安全技术措施(1)有机溶剂及高分子聚合物材料应严禁烟火接近。(2)通风不良的地下室卷材铺贴施工,应加强排风措施,防止有机溶剂中毒。3、产品防护(1)已铺贴好的卷材防水层,应及时采用保护措施,操作人员不得穿带钉鞋作业。(2)穿过屋面等处的管道根部等不得碰损、变位,以免铺贴卷材后再更换。(3)屋面排水口应保持畅通,施工中应采用保护措施,防止基层积水而影响卷材铺贴的施工质量。
