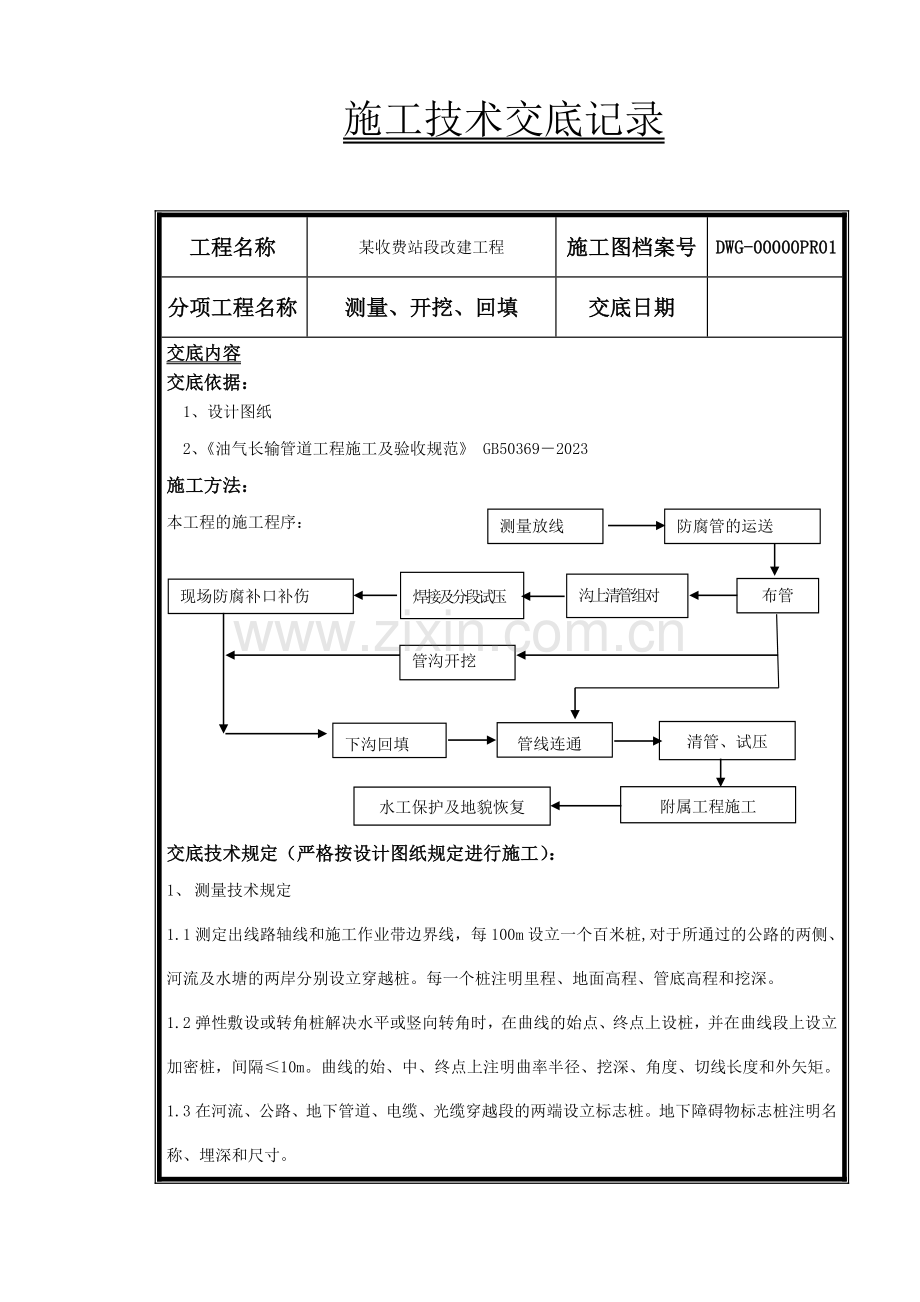

施工技术交底记录

工程名称
某收费站段改建工程
施工图档案号
DWG-00000PR01
分项工程名称
测量、开挖、回填
交底日期

交底内容
交底依据：
1、设计图纸
2、《油气长输管道工程施工及验收规范》 GB50369－2023
施工方法：
测量放线
防腐管的运送
布管
沟上清管组对
焊接及分段试压
现场防腐补口补伤
管沟开挖
管线连通
下沟回填
清管、试压
附属工程施工
水工保护及地貌恢复
本工程的施工程序：

交底技术规定（严格按设计图纸规定进行施工）：
1、 测量技术规定
1.1测定出线路轴线和施工作业带边界线，每100m设立一个百米桩,对于所通过的公路的两侧、河流及水塘的两岸分别设立穿越桩。每一个桩注明里程、地面高程、管底高程和挖深。
1.2弹性敷设或转角桩解决水平或竖向转角时，在曲线的始点、终点上设桩，并在曲线段上设立加密桩，间隔≤10m。曲线的始、中、终点上注明曲率半径、挖深、角度、切线长度和外矢矩。
1.3在河流、公路、地下管道、电缆、光缆穿越段的两端设立标志桩。地下障碍物标志桩注明名称、埋深和尺寸。
技术负责人：
接受人：
施工技术交底记录

工程名称
某收费站段改建工程
施工图档案号
DWG-00000PR01
分项工程名称
测量、开挖、回填
交底日期

交底内容
1.4测量精度规定
1.4.1轴线测量的导线距离允许误差小于0.1‰。
1.4.2方向测量的导线水平转角允许误差：实测角度值与原测值相差小于±2°，转向角间通视良好。
1.4.3高程测量的闭合差小于50mm。
2、管沟开挖
2.1在管沟开挖前，与业主或监理依照设计图纸，对开挖段的所有控制桩和标志桩、管道中心灰线进行验收和核对，确认无误后，才干进行管沟的开挖。
2.2在管沟开挖前，管道轴线划线后，将管线轴线上的桩进行移动。除转角桩依转角的角平分线移动外，管道轴线上的所有桩应平移至堆土侧靠沟边0.3m处；对于移桩困难的地段可采用增长引导桩、参照物标记等方法来测定原位置。
2.3管沟开挖行进按管线中心灰线进行控制；管沟开挖深度结合设计图纸、线路控制桩及标志桩综合考虑进行开挖控制。穿越地下设施时，设施两侧3m范围内采用人工开挖，与其穿越间距符合设计规定。对于重要设施，开挖前应征得其管理单位批准，并在其监督下开挖。
2.4管沟开挖时，弃土堆置在施工作业带的另一侧，堆土距沟边不小于1m；且施工作业带应设在靠公路侧，弃土应远离公路侧；空间狭小的地段，开挖的土方按照实际情况选择堆放点。
2.5地表有植被的地区和耕作区管沟开挖时，将表层耕作土和中下层土分别堆放，表层土靠近边界线，下层土靠近管沟。
技术负责人：
接受人：
施工技术交底记录

工程名称
某收费站段改建工程
施工图档案号
DWG-00000PR01
分项工程名称
测量、开挖、回填
交底日期

交底内容
2.6管道与电力、通信电缆交叉时，其垂直净距不小于0.5m；管道与其他管道交叉时，除保证设计埋深外，应保证两管道间垂直净距不得小于0.3m。
下层土
表层耕作土
0.5+K
1.7
图中单位：米
2.7管沟开挖截面图：

K=0.5米(弯头、弯管处取1.5米)，坡比i=1:0.33
2.8管沟开挖完毕后按设计规定进行自检，自检合格及时向监理提交管沟验收申请报告；管沟检查项目、检查数量、检查方法及合格标准应符合下表的规定：
检查项目
检查数量
检查方法
合格标准
外 观
全 部
目视
施工记录
直线段管沟顺直，曲线段圆滑过渡，无凹凸和折线；沟壁和沟底平整，无沟坎阶梯，无锐器物；沟内无塌方、无杂物，转角符合设计规定。
管沟中心线偏移
每km不少于5处
全站仪
允许偏差≤100mm
沟底宽度
每km不少于5处
尺
允许偏差±100mm
沟底标高
每km不少于5处
全站仪
允许偏差mm
变坡点位移
全 部
尺
允许偏差＜100mm

技术负责人：
接受人：
施工技术交底记录

工程名称
某收费站段改建工程
施工图档案号
DWG-00000PR01
分项工程名称
测量、开挖、回填
交底日期

交底内容
3、管沟回填
3.1管沟回填采用机械和人工配合的方式进行。
3.2管沟内无积水直接用机械回填，机械与管沟成一定夹角斜向推土，回填到管顶以上500mm以后边回填边平整压实；填补土层沉降的覆土层用人工修整，做成梯形状。
3.3管沟内存在积水管段的回填3.3.1先用挖掘机沿管沟每隔20m处取土回填，形成挡水墙分隔管沟内的积水；
3.3.2用潜水泵分段抽干管沟内的积水；
3.3.3挖掘机与管沟成一定夹角斜向推土，回填原状土，回填到管顶以上500mm以后边回填边平整压实；
3.3.4填补土层沉降的覆土层用人工修整，做成梯形状。
3.4棉花地管沟回填时先回填中下层土，最后回填表层肥土；高出原始地面部分肥土层用挖掘机找平碾压至与两侧地面齐平。
3.5管段与穿越河流、公路管段连头处和管道折点处两端直管段端部各预留20m不回填。
3.6管道穿越地下电缆、管道、构筑物处根据设计规定进行隔离保护完毕后，采用人工回填。
用挖掘机进行管沟回填时，不得压低铲平浅埋时的管顶覆土和在管顶覆土上扭转设备，以防回填过程中管道受碾压、碰撞而损坏管道及其防腐层。
3.7沿线施工时破坏的挡水墙、棉花地、排水沟、便道等地面设施按原貌恢复；设计上有特殊规定的地貌恢复，按设计规定进行恢复。
技术负责人：
接受人：
施工技术交底记录

工程名称
某收费站段改建工程
施工图档案号
DWG-00000PR01
分项工程名称
测量、开挖、回填
交底日期

交底内容
HSE保证措施
1、现场拟定施工区域后，悬挂施工标志，保证施工和正常交通 .
2、应设立必要的生产、生活垃圾箱；天天收工时及时清理废料和杂物，严禁随意焚烧、乱仍、倾倒。
3、组织完善施工现场设立各种明显标志，涉及：工程概况、质量责任、质量目的牌、安全技术规定、施工平面布置图、施工暂设平面布置图、安全警示牌等。
4、施工现场特殊工种焊工、防腐工、起重工及机械操作工等应持有效证件上岗操作，施工现场重要管理人员及操作工人应佩带胸卡，由专人负责监督实行。
5、施工设备机具：
5.1按指定地点摆放，摆放要整齐有序，就位后不得随意移动。
5.2认真作好设备接地，接地线与接地体的连接必须采用焊接。
5.3施工前检查场地工具及设备
5.4配电箱、开关箱应有操作指示和安全警示。
6、施工人员：
6.1项目部应保证在健康、安全的环境下进行施工作业，提高施工现场的健康性、安全性；定期开展安全意识教育、培训。
6.2按规定对的、统一穿戴劳动保护用品，合理使用防护用品。管理人员和不同工种的作业人员，配备不同颜色或有明显标志的工作服。
6.3进入施工现场的人员应根据规定佩戴防破碎护目镜。
技术负责人：
接受人：
施工技术交底记录

工程名称
某收费站段改建工程
施工图档案号
DWG-00000PR01
分项工程名称
测量、开挖、回填
交底日期

交底内容
HSE保证措施
6.4作业时必须穿工作鞋，金属焊接、电气作业应穿合格的绝缘鞋，特殊环境下作业必须穿符合标准的防护鞋靴。
6.5工作时应按规定戴工作手套，在也许接触到化学药品或触电的地方，员工必须戴防化学药品或防触电手套。补伤时必须戴专用耐热手套。
6.6员工进入施工区必须戴统一发放的合格安全帽。
6.7认真执行技术标准、规章制度和安全技术操作规程，遵守劳动操作工艺、施工纪律，严禁违章操作。
6.8对的操作，精心维护设备及工具，保持作业环境整洁，搞好文明施工。
6.9施工人员要注意各种信号警报，不准在设备、管线、电线、变压器等危险地点休息，严禁在施工现场打闹。
附：危险源辨识、风险评价风险控制清单
环境因素及环境影响评价
技术负责人：
接受人：
