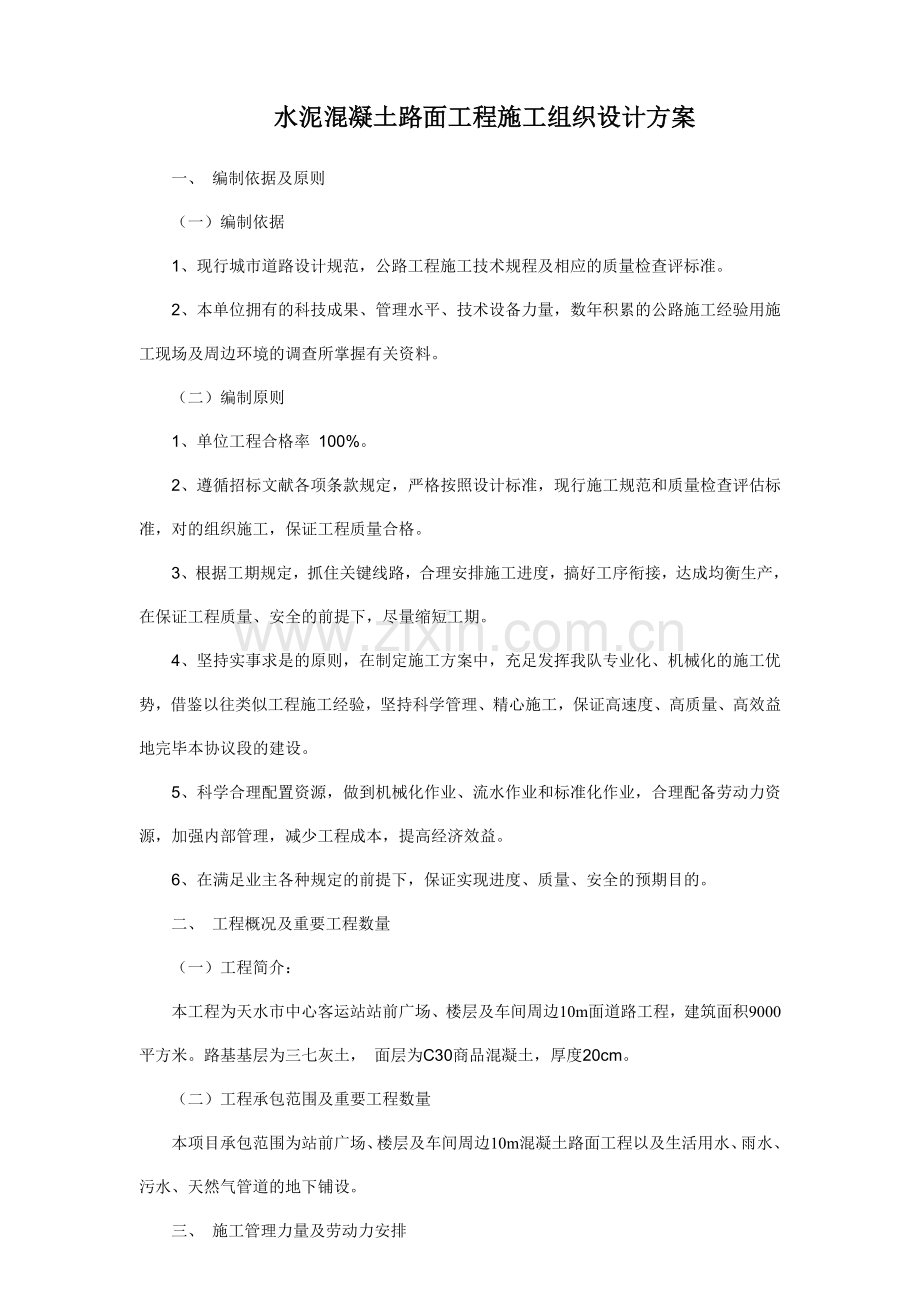

水泥混凝土路面工程施工组织设计方案
一、 编制依据及原则
（一）编制依据
1、现行城市道路设计规范，公路工程施工技术规程及相应的质量检查评标准。
2、本单位拥有的科技成果、管理水平、技术设备力量，数年积累的公路施工经验用施工现场及周边环境的调查所掌握有关资料。
（二）编制原则
1、单位工程合格率 100%。
2、遵循招标文献各项条款规定，严格按照设计标准，现行施工规范和质量检查评估标准，对的组织施工，保证工程质量合格。
3、根据工期规定，抓住关键线路，合理安排施工进度，搞好工序衔接，达成均衡生产，在保证工程质量、安全的前提下，尽量缩短工期。
4、坚持实事求是的原则，在制定施工方案中，充足发挥我队专业化、机械化的施工优势，借鉴以往类似工程施工经验，坚持科学管理、精心施工，保证高速度、高质量、高效益地完毕本协议段的建设。
5、科学合理配置资源，做到机械化作业、流水作业和标准化作业，合理配备劳动力资源，加强内部管理，减少工程成本，提高经济效益。
6、在满足业主各种规定的前提下，保证实现进度、质量、安全的预期目的。
二、 工程概况及重要工程数量
（一）工程简介：
本工程为天水市中心客运站站前广场、楼层及车间周边10m面道路工程，建筑面积9000平方米。路基基层为三七灰土， 面层为C30商品混凝土，厚度20cm。
（二）工程承包范围及重要工程数量
本项目承包范围为站前广场、楼层及车间周边10m混凝土路面工程以及生活用水、雨水、污水、天然气管道的地下铺设。
三、 施工管理力量及劳动力安排
（一）项目管理机构
根据协议任务和工期规定，立即组织成立施工现场管理机构，全面组织，实行本协议段工程的管理。
（二）施工区段划分及人员配备
1、劳动力组织和人员配备
根据本协议段分项工程施工强度和施工方法，通过计算分析汇总平衡，工种分为技术工和一般普工两种：技术工程重要有施工机械、运送车辆司机、木工、电工、水泥工，依据施工进度计划及工程数量，投入本工程施工的劳动力按以下几点安排：
（1） 路基工程以机械施工为主，人工配合；劳动力投入重要以机械工、普工为主。
（2） 路面工程以机械施工为主，重要为机械工、运送工、泥水工、电工、 模板工、普工。
（3） 设施管线工程：重要为安装工、、电工及普工等。
根据本协议段工程项目和重要工程数量，重要施工设备大体可为以下几类：
（1）混凝土施工机械；（2）路面工程施工机械；
三、 施工组织方案
（一）施工准备
为保证优质高效完毕本协议段的各项工程，自进场的第一天起，我部将统筹安排，科学调度，全面展开开工前的各项准备工作。
1、行政准备
为了能使各项工程的施工顺利进行，进场后，积极同业主及土建施工队伍等相关部门取得联系，积极征求各部门的意见和建议，在业主的帮助下取得各方面的更多支持，使得本协议段各项工程的施工可以在一个和谐、和谐的氛围中顺利展开。
2、技术准备
（1）测量准备
开工前的定线复测是各项工程开工的前提，它对工程质量有着直接的影响，为保证复测精度，由对测量有着丰富经验的专职测量工程师负责，在现场交接重要控制桩点和获得相关的测量资料后，迅速组织定线测量。
（2）技术资料准备
在项目经理的主持下，召集全体技术人员认真仔细地阅读、审核图纸，进一步细致地领略设计意图，争取设计、监理单位对工程项目作更深一层的技术交底，编制分项工程的作业指导书；全面分析，统筹安排，科学分解工序，合理拟定作业循环时间，制定严格的技术交底、技术管理和质检制度，准备好工程日记等各种记录簿和工程检查格。
（3）现场准备
在现有的"三通一平"前提下，安排人员、机械进场，熟悉现场环境，为工程施工做准备。
（4）物资准备
物资部门在项目经理统一安排下，根据工程的轻重缓急，在业主等有关部门的监督下对急需物资进行采购，物资可分期、分批进场，以满足工程需要。进场材料在监理工程师认可后，方可用于该工程。（三）施工总体进度计划
1、总体计划安排的原则
本协议的施工总体计划，以招标文献和本承包人计划投入的资源（劳动力、机械设备、材料）为依据，以协议工期为前提，科学安排，保证重点、统筹兼顾，在保证工程质量、施工安全的大前提下，优化资源配置，挖掘人员和设备潜力，充足发挥本队综合优势，保证在协议工期内完毕施工任务。在工程施工中，以组织均衡施工为基本方法，抓住少雨季节，采用平行、流水、交叉等作业方法超前动作。
（1）总体施工方案总的施工原则是先地下后地上，即先进行地下施工，回填后根据挖填需要进行路基整形，然后进行路面结构层施工。桥涵工程穿插在路基土石方工程过程中。
A、 凡路基填筑地段，均将路堤基底上的所有树根、腐植土等挖除干净，并堆放在指定弃土场内。场地清理完毕后，全面进行填前碾压。
B、 所有清除物均放置在路基范围以外，并做妥善解决。
C、 所有清除工作，均监理工程师检查合格后才进入下一工序的施工。
（2）5%水泥稳定碎石基层
1） 水泥稳定层的下承层即片石垫层表面应平整、坚实，没有任何松散的材料和软弱地基，如发现低洼和坑洞，应仔细填补及压实，搓板和辙槽应及时刮除。
2） 施工放样：
在下承层上恢复中线，直线段每 20 米一桩，并在两侧路基边沿外设指示桩。进行水平测量，并在指示桩上用明显标记标出水泥稳定层的设计高程。
3） 拌和：采用拌和机拌和成混合料，用运送车辆运送至施工现场，应根据设计的配合比进料，并将拌和料搅拌均匀。
4） 摊铺：
摊铺前尘土杂物要清除，并在片石垫层上均匀喷洒一遍清水，以利于上下层结合。松铺系数 1.3-1.35，必要时进行减料或补料工作，纵横断面符合规定，厚度均匀一致。
5） 碾压：
混合料摊铺整平后，先用压路机进行静压 4 遍，再进行振动碾压 2 遍， 最后再静压 1 遍。碾压时重叠 1/2 轮宽，后轮必须超两段的接缝处，碾压到规定的密实度，同时没有明显的轮迹。严禁压路机在已完毕的或在 碾压的路段上调头或急刹车，保证稳定层表面不受破坏。碾压进程中稳定层表面应始终保持潮湿，如表面水蒸气较快，应及时补洒少量的水，不得洒大水碾压。如有弹簧、松散、起皮等现象，应及时翻开重新适量水泥拌和或用其它方法解决，使其达成质量规定。碾压结束之前，应进行终平工作，将高出设计标高部分刮除扫出路外，局部低洼处留待铺筑路面时解决。
6） 养生：
在对稳定层进行厚度、宽度、平整度、高程及压实度检测合格后进行养生，采用天天人工经常洒水进行养生，始终保持稳定层表面潮湿，养生期不宜少于 7 天。养生期内应封闭交通，以免稳定层受损。
3、路面面层
（1）、施工工序；基层解决→铺混凝土稳定层→支模板→浇筑混凝土→养护→切缝（2）、施工内容及重点
1）、材料和选择
A、 水泥选用强度高，收缩性小，而磨性强，抗冻性好，标号大于 32#的普通硅酸盐水泥。注意事项：水泥的物理性能和化学成分应符合国家有关标准的规定。不同标号、厂牌、品种、出厂日期的水泥，不得混合堆放，严禁混合使用。
B、 砂选择质地坚硬、耐磨、洁净，符合规定级配规定，细度模数宜在 2.5 以上。
C、 碎石选择质地坚硬、耐磨、洁净，符合规定级配规定，且最大粒径不得超过 40mm。
D、 水、电由业主提供使用，宜在拌和场设蓄水池，以防水量局限性时备用。
2） 立模：
① 、模板的选用
A、 混凝土路面模板采用 22mc 钢模板，小弯道等非标准部位采用木模板，其厚度为 5cm（曲线处可减薄到 3cm）。
B、 模板应无缺损，有足够的钢度，内侧和顶，底面均光洁、平整、顺直，局部变形不得大于 3mm。振捣时模板横向最大挠曲应小于 4mm，高度应与混凝土路面板厚度一致，误差不超过 2mm。纵缝模板平缝的拉杆穿孔眼位应准确。
C、 模板周边使用前，应对前次拆下的模板进行检查，如有变形损坏，应整修至达成规定后才干使用② 立模施工要点：
A、 立模前应检测基层的顶面标高和路拱横坡以及基层表层有否磨损破坏等，否则应整修基层至符合规定才可立模铺筑混凝土。
B、 立模的平面位置和高程要符合设计规定，基误差应小于混凝土路面质量验收的允许误差。
C、 立模时应使钢模向外侧微倾，使钢模内边角支撑震动梁与滚筒，保证摊铺时路面的平整度。
D、 模板应支立稳固，接头严密平顺。模板的接头以及与基层接触采用砂浆封堵或用塑料薄膜铺在钢模边，采用塑料薄膜防漏措施时应控制薄膜与混凝土形成夹层。
E、 浇筑混凝土前，在模板内侧涂脱模剂（隔离剂）。
③ 混凝土的拌制和运送：
A、 混凝土的拌和采用双握轴强制搅拌机搅拌，以保证混凝土的拌和质量。
B、 投入搅拌机的每拌原材料数量，严格按施工配合比搅拌机容量拟定，并称量准确。
C、 搅拌机装料顺序为砂、水泥、石子，进料后边搅拌边加水。
D、 混凝土拌合物用自卸机动车运送至施工现场进行作业。
④ 摊铺：
1） 摊铺前的准备工作
A、 摊铺前先检查模板位置、高程、相邻模板接头处的高差、模板是否支设稳固，基层是否平整、润湿，模板内侧面是否涂脱模剂，水泥混凝土板壁是否涂沥青，以及钢筋的安设和传力杆、拉杆等设立情况，合格后方可摊铺。
B、 检查、维修混凝土运送通道以及设立安全护栏、并派专职交通指挥人员铺混凝土指挥交通。
2） 摊铺施工要点：
A、 模板边及施工缝处混凝土铺筑应用铁锹（扣锹法）摊铺，严禁抛掷和耧 耙。
B、 每工作班混凝土的摊铺、振捣、整平、做面应连续进行，不得中断。如因故中断，应设备施工缝缝，并宜设在设计规定的接缝位置。
⑤、振捣、整平的内容和规定：
A、 摊铺好的混凝土拌和物，随即用插入式和平板式振动器均匀地振实。
B、 插入式振动器功率宜采用 1.5kw,其作用是振捣密实及起浆。
C、 平板振动器采用 2.2kw（采用真空吸水工艺时可用功率较小的平板振动器）。
D、 振捣时插入式振动器先在模板（或混凝土板壁）边沿、角隅处初振或全面积顺序初振一次，同一位置振动时不宜少于 20s。插入式振动器移动间距不大于其作用半径的 1.5 倍，其至模板的距离不大于作用半径的 0.5 倍，并避免碰撞模板和钢筋。然后，再用平板振动器全面往返振捣2 遍，板与板之间宜重迭 10-20cm。同一位置的振捣时间，当水灰比小于 0.45 时不少于 30s，当水灰比大于 0.45 时不少于 15s，以不再冒出气泡并泛出水泥浆为准。
E、 混凝土拌和物全面振捣后，再用振动梁进一步拖拉振实并初步整平。振动梁往返拖拉 2-3 遍，使表面泛浆，并赶出气泡。振动梁移动速度要缓慢均匀，不许半途停顿，前进速度以每分钟 1.2-1.5m 为宜。凡有不平之处，应及时铺以人工挖填补平。补填时宜用较细的拌合物，但严禁用纯砂
F、 最后用无缝钢管滚杠进一步滚揉表面，使表面进一步提浆浆填补，⑦ 板面解决：
A、 抹面时严禁在混凝土表面洒水或撒水泥。
B、 抹面一般分两次进行，第一次在整平后随即进行。驱除泌水并压下石子。第二次抹面须在混凝土泌水基本结束，处在初凝状态，但表面尚湿润时进行
C、 混凝土板面应平整密实，并用 3m 直尺检查平整度。
D、 抹平台后沿横方向用压纹滚槽器压槽，使路面混凝土有粗糙的纹理表面。
⑧ 横向胀缝的施工：
1）、设缝情况：胀缝应与中心线成 90 o，缝壁必须竖直，缝隙宽度一致，缝中不得连浆。缝下部设胀缝板，上部灌封缝料。
2）、胀缝施工要点：
A、 胀缝两侧的混凝土板，一般设滑动传力杆传递荷载。传力杆穿过胀缝板，并用钢筋支架固定就位。传力杆的一半长度稍多一些（5cm）涂沥青并套长 10cm 的塑料套筒，小套筒留 3cm 空隙，填以纱头。
B、 胀缝封缝槽用切缝机在两侧切出封缝空间 2.5cm，后者胀缝两侧混凝土板平齐，平整度好。
C、 胀缝板事先预制，采用 2.5cm 泡沫板。
D、 预制胀缝板嵌入前，使缝壁洁净干燥，胀缝板与缝壁紧密结合，且胀缝板与基层表面紧密接触。
⑨ 横向施工缝施工规定：
施工结束时设立施工缝：施工缝宜位于设计所规定的缩缝，各个车道的施工缝应注意避免设在同一个横断面上；施工缝如设于缩缝处，板的 1/2 厚度位置应增设传力杆。
横向缩缝施工要点：
A、 锯缝应及时，在混凝土硬结后早进行，特别是在夏季施工不可迟延，但也不能过早，否则混凝土强度局限性会导致粗料从砂浆中脱落。
B、 锯缝宜在混凝土强度达成 5-10Mpa 时进行，也可以由工地试锯拟定锯缝时间。
⑩ 混凝土路面板养护：
1）基本规定：混凝土板做面完毕应及时养护，使混凝土中结合料有良好的水化、水解强度发育条件以及防止收缩裂缝的产生。
2）养护方法和要点：
调匀调平。A、养护时间，一般在 14-21d 混凝土强度达成设计规定。
B、 养护期间和封缝前，严禁车辆通行。并设备严禁通行标志及派专职交通指挥人员指挥交通。
C、黄砂袋覆盖养生是最常用的湿润方法，可保护混凝土少受剧烈的天气变化影响。在规定的养生期内要经常洒水，保持潮湿。
（11）模板拆除施工规定：
A、拆模时间要注意掌握，拆模过早易损坏混凝土，过迟则又影响模板周转使用，一般以不出现损坏混凝土板的边角为宜。
B、拆模时间应根据气温和混凝土强度增长情况（12）混凝土初期裂缝的防止：
初期收缩裂缝有两种。产生于混凝土塑性状态时的常称作"塑裂"，其缝短而细、细而浅，如及时发现进行再次抹面可以缓解。一般在硬结后终止，危害较小。另一种产生于硬结以后，通车之前，由剧烈的温度、湿度变化引起收缩裂缝，常称作"缩裂"，可导致混凝土板的断裂，危害 甚大，成为不合格的混凝土板块。
防止初期收缩裂缝的技术措施：
（1）缩小湿度差，湿度差抑止收缩
A、 作业时间避午间气温高峰，起早落夜，例如中 12：00-16：00 停止浇筑。
B、 作业紧凑，缩短在烈日或旱风下的施工时间。
C、 及时养生，增长洒水润湿次数，的保证证保湿养生，并且养生时间足够（养生还能增强混凝土抗裂强度）。
（2）地方材料应先调查料源，严格控制砂石料的含泥量及级配，并取样实验，实验合格并经监理认可进料。
（3）现场设专人收料，不合格的材料拒收，施工过程中如发现不合格的材料及时清理出现场。
六、 保证质量、工期、安全的重要措施
（一）质量保证体系及质量保证措施
1、 质量目的及保证体系
（1）具体质量目的¼¼单位工程合格率 100%，完全满足业主的规定。
（ 2）质量承诺：工程验收质量达不到合格等级，本承包人乐意接受罚没工程保证金的处罚。
（ 3）本承包人已建立了健全的质量保证体系，在推行全面质量管理的过程中积累了一
定的经验，为实现本工程的目的，我们将进一步完善质量管理体系，提高质量管理水平。本工程实行三级质量管理体系，严格按照跟踪检测、复检、抽检三个等级对每个施工环节进行行之有效的质量监控。
2、 保证工程质量的管理制度和措施
（1）建立健全各项管理制度
我处通过数年的工程实践中，建立和不断完善了一整套工程质量管理制度，通过此制度保障，建造了许多优质工程，在此标段工程实行中，我们继续执行和不断完善以下有效制度。
（2）设立质量监查专职人员，制定质量检查监督制度
（3）每一道工序、每一作业班组指定兼职质量员，将质量缺陷消灭在萌芽之中。
（4）积极接受建设单位质量监督和监理工程师的监理，积极为现场设计人员和监理工程师的工作生活提供便利条件。
（5）实行领导挂牌工程，抓点带面，保证全段优工程的实现。
（6）强化施工过程管理，保证工程质量（二）保证工期的重要措施
保证工期的重要措施
（1）成立精干高效的指挥机构，抓紧抓好施工前准备工作。
（2）施工组织不断优化，实行网络化管理
① 以施工组织设计为依据，不断进行改善、优化，使劳动力的组织、机具设备的配备更趋合理和完善。
② 对工程交叉和施工干扰加强指挥与协调，及时调整工序和调动人、财、物、机，保证工程的连续性和均衡性。
③ 灵活掌握作业时间，充足保证工作效率。
④ 不断加强作业工序调研工作，从加强工序衔接管理入手，不断提高工作效率。
（3）保障后后勤和材料供应
① 对本工程所需材料做到有组织、有计划地进行采购与供应，并做好材料的储备工作，保证施工用料。
② 做好后勤保障，努力保障人、财、物、机的供应，为顺利完毕施工任务提供良好的后勤保障。
（三）保证安全的重要技术措施
1、 安全目的
本工程安全生产目的，实现"五无"、"三控制"。
（1）实现"五无"：即无重大作伤亡事故、无重大行车和特大交通事故、无
重大火灾事故、无锅炉压边容器爆炸事故。
（2）"三控制"：员工因工死亡率控制在 0，重伤率控制在 0.5%以下，负伤频率控制在 12%以下。
2、 安全保障检查程序
（1）组织保证措施
A、 建立安全生产领导小组，强调"管生产必须安全"的生产原则，推行全
员安全生产责任制。
B、 各生产单位成立第一负责人为核心的安全领导小组，以管理人员和专职安全员为骨干，推行全员安全生产责任制。
（2）管理保证措施
加强宣传教育工作，强化全员安全意识，建立安全保证体系，使安全管理制度化，教育经常化。
A、 在安排、检查、贯彻施工任务的同时，必须兼顾和保证安全工作，把安全贯穿于施工全过程。
B、 坚持定期的安全教育、发言和检查制度，设立安全监督岗，支持和发挥群专安全人员的作用。
C、 加强制度建设，和重要负责人员签订安全协议。
D、 制定安全组织设计，实行安全技术交底制度。
