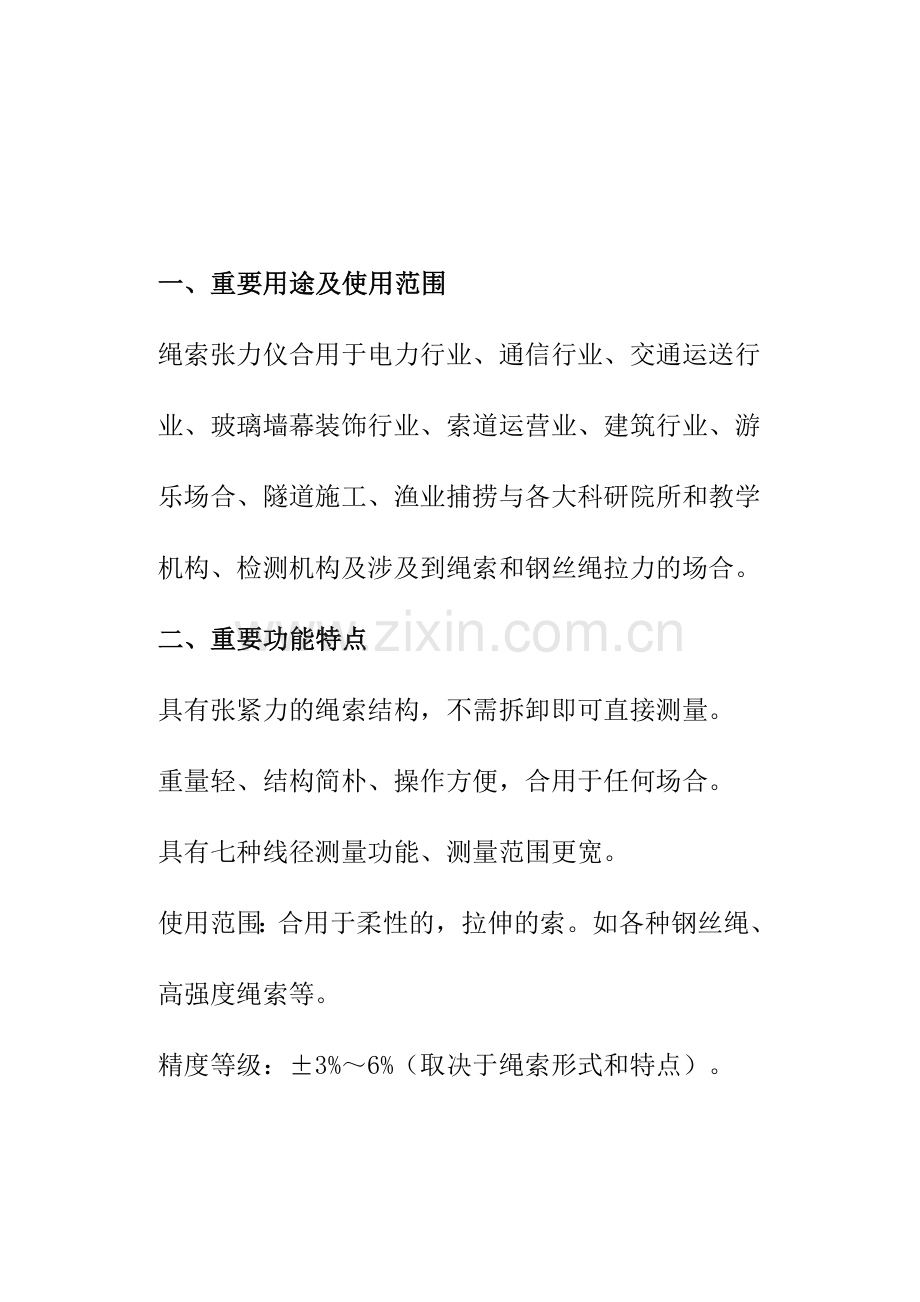

一、重要用途及使用范围
绳索张力仪合用于电力行业、通信行业、交通运送行业、玻璃墙幕装饰行业、索道运营业、建筑行业、游乐场合、隧道施工、渔业捕捞与各大科研院所和教学机构、检测机构及涉及到绳索和钢丝绳拉力的场合。
二、重要功能特点
具有张紧力的绳索结构，不需拆卸即可直接测量。
重量轻、结构简朴、操作方便，合用于任何场合。
具有七种线径测量功能、测量范围更宽。
使用范围：合用于柔性的，拉伸的索。如各种钢丝绳、高强度绳索等。
精度等级：±3%～6%（取决于绳索形式和特点）。

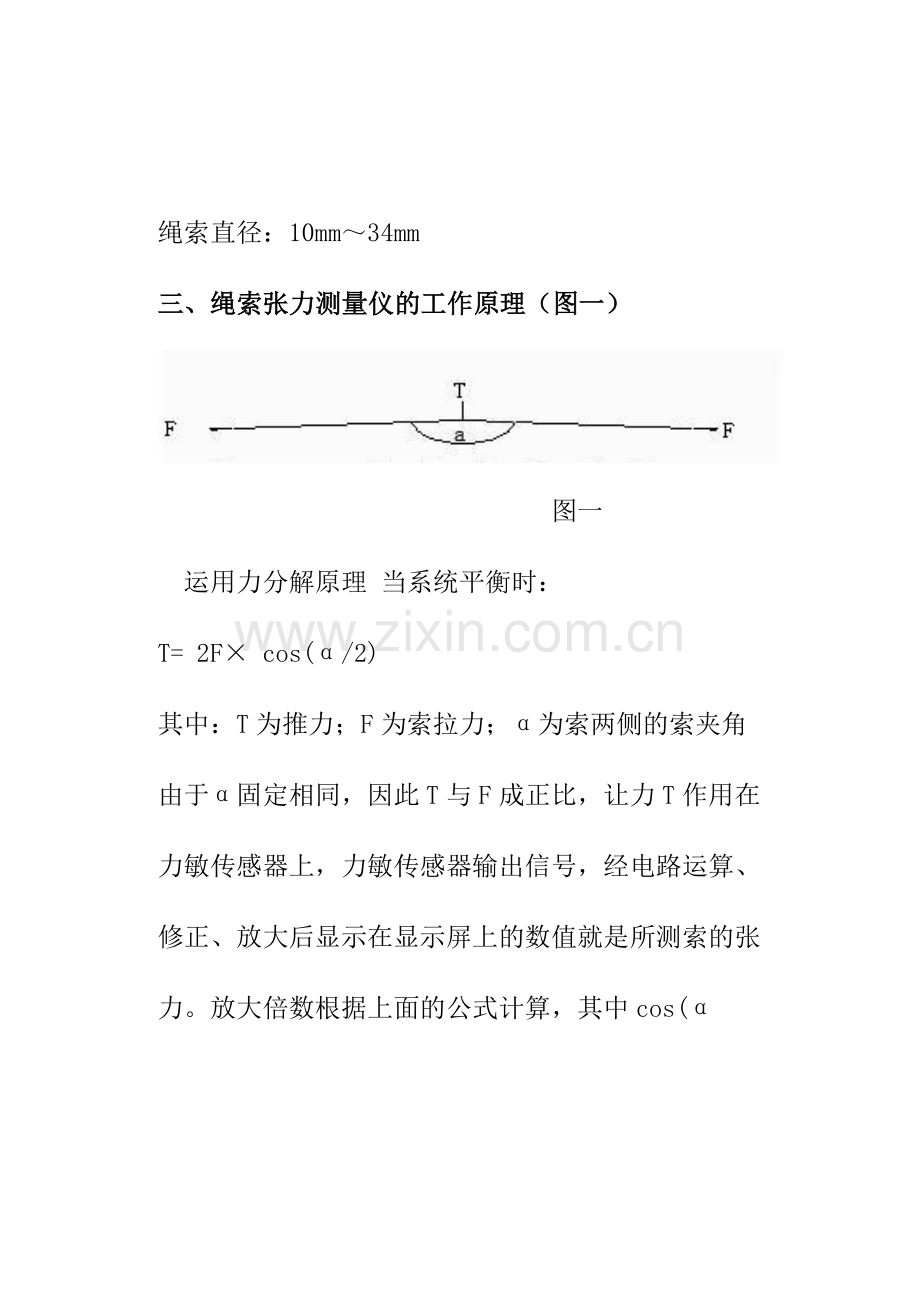

绳索直径：10mm～34mm
三、绳索张力测量仪的工作原理（图一）

图一
 运用力分解原理 当系统平衡时：
T= 2F× cos(α/2)
其中：T为推力；F为索拉力；α为索两侧的索夹角
由于α固定相同，因此T与F成正比，让力T作用在力敏传感器上，力敏传感器输出信号，经电路运算、修正、放大后显示在显示屏上的数值就是所测索的张力。放大倍数根据上面的公式计算，其中cos(α/2)=a/ 其中a为张力仪两侧滑轮平面至限位板间的距离 ，b为两测滑轮至推索轮距离的。

四、绳索张力测量仪的结构（图二）

图二
1、功能按钮 2、液晶显示屏幕
3、手柄 4、放索轮
5、定位块 6、压索轮
7、手轮
五、  操作面板见(图三)
图三
 按键从左至右依次为“ON/OFF”、“索号/设定”、“峰值/单位”、“清零/确认”；上部LCD显示的五位数字为索拉力，单位为kg/kN可转换
六、标定操作：
1、长按“索号/设定”进入索号选定程序，选择需要标定的索号
2、长按“索号/设定”键直至显示“xh=yy”（x:表达当前的索号，yy:表达当前索号的直径）,再按“索号/设定”键，选择所需标定的索号（1～7）并按“清零/确认”确认。
3、长按“ON/OFF”键进入标定程序，根据显示提醒，依次用实验机预置该索号量程的0%、20%、40%、60%、80%、100%的标定值,并按“清零/确认”确认，假如实验机无法预置所有标定点的标定值，可长按“清零/确认”键结束标定，程序会按已经标定点的值推算出未能标定点的值自动标定。
4、标定完毕后将自动保存数据并退出标定程序，返回至测试状态
5、回到测量状态后反复以上环节标定其他索号。
七、测力操作；
1、按“ON/OFF”既进入前次测力的索号测力状态，可以直接测量相同索号钢索。
2、长按“索号/设定”进入索号选定程序，选择需要标定的索号，按“清零/确认”键确认。
3、钢索卡入轮槽并按“清零/确认”键清零
4、旋紧手轮至钢索顶到限位即显示钢索拉力。
5、没有任何操作，30分钟自动关机
6、测毕关掉按“ON/OFF”键关掉电源。
7、不同量程索力测定仪标定的索号如下表：
 SL—10
SL—20
SL—30
索号
直径
标定量程（T）
索号
直径
标定量程（T）
索号
直径
标定量程（T）
1
φ10
5
1
φ≤16
10
1
φ≤22
15
2
φ12
5
2
φ18
10
2
φ24
15
3
φ14
10
3
φ20
15
3
φ26
20
4
φ16
10
4
φ22
15
4
φ28
20
5
φ18
10
5
φ24
20
5
φ30
30
6
φ20
10
6
φ26
20
6
φ32
30
7
φ22
10
7
φ28
20
7
φ34
30

八、注意事项及维修保养
1、手提张力仪时应握在手柄上，请勿握住手轮倒提，以免传感器损坏；
2、防止高温、过潮，防止灰尘、腐蚀性介质及水等侵入仪器；
3、对不经常使用的部件应保持清洁并做防锈解决；
4、定期检查，保持仪器零部件的完整；
5、每年检定一次；
6、记载使用、维修情况；
7、长时间不使用，应定期给机器通电并使其适当运营。

检查记录
本公司所有出厂张力仪均通过检查。检查设备为精度1级的拉力实验机。测试对象为直径22-34mm的钢索
检查日期：2023-05-04
标定点
0、6000、12023、18000、24000、30000
序号
比对值
张力仪读数
偏差%
1
18000
17960
0.2%
2
12420
12620
1.6%
3
8350
8040
3.9%
4
17920
17900
0.1%
5
8980
8900
0.9%
6
6120
6010
1.8%
7
17980
17890
0.5%
8
12690
12540
1.2%
9
6310
6200
1.8%
10
17950
17899
0.3%
11
10180
9990
1.9%
12
6340
6101
3.9%

.通过全面检查，本机性能良好，准予出厂。
