桩板式挡土墙计算书.doc

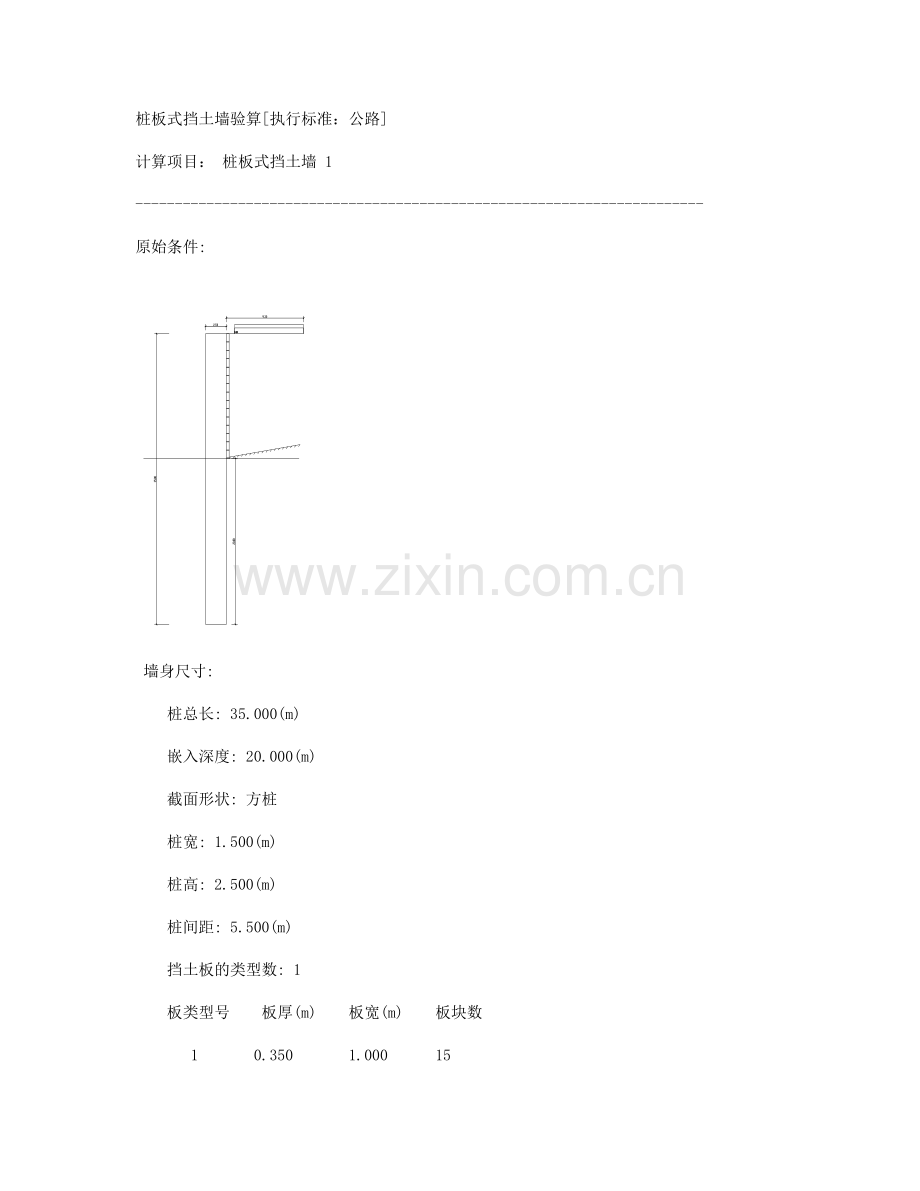

桩板式挡土墙验算执行标准：公路计算项目： 桩板式挡土墙 1-原始条件: 墙身尺寸: 桩总长: 35.000(m) 嵌入深度: 20.000(m) 截面形状: 方桩 桩宽: 1.500(m) 桩高: 2.500(m) 桩间距: 5.500(m) 挡土板的类型数: 1 板类型号 板厚(m) 板宽(m) 板块数 1 0.350 1.000 15 嵌入段土层数: 1 柱底支承条件: 铰接 计算方法: M法 土层序号 土层厚(m) 重度(kN/m3) M(MN/m4) 1 50.000 18.000 20.000 初始弹性系数A: 0.000(MN/m3) 初始弹性系数A1: 0.000(MN/m3) 物理参数: 桩混凝土强度等级: C25 桩纵筋合力点到外皮距离: 80(mm) 桩纵筋级别: 2级 桩箍筋级别: 1级 桩箍筋间距: 200(mm) 板混凝土强度等级: C25 板纵筋合力点到外皮距离: 35(mm) 板纵筋级别: 2级 挡土墙类型: 一般挡土墙 墙后填土内摩擦角: 30.000(度) 墙后填土容重: 19.000(kN/m3) 墙背与墙后填土摩擦角: 15.000(度) 坡线土柱: 坡面线段数: 1 折线序号 水平投影长(m) 竖向投影长(m) 换算土柱数 1 9.300 0.000 2 第1个: 定位距离1.000(m) 汽车-超20级(计算荷载) 第2个: 定位距离1.000(m) 挂车-120级(验算荷载) 地面横坡角度: 10.000(度) 墙顶标高: 0.000(m) 挡墙分段长度: 10.000(m)钢筋混凝土配筋计算依据:混凝土结构设计规范GBJ10-89注意：内力计算时，库仑土压力分项(安全)系数 = 1.200=第 1 种情况: 计算荷载 土压力计算 计算高度为 15.000(m)处的库仑积极土压力 无荷载时的破裂角 = 35.670(度) 汽车-超20级(计算荷载) 路基面总宽= 9.300(m), 路肩宽=1.000(m) 安全距离=0.500(m) 单车车辆外侧车轮中心到车辆边沿距离= 0.350(m), 车与车之间距离=0.600(m) 经计算得，路面上横向可排列此种车辆 2列 布置宽度= 10.767(m) 布置宽度范围内车轮及轮重列表: 第1列车: 中点距 所有 破裂体 轮号 路边距离(m) 轮宽(m) 轮压(kN) 上轮压(kN) 01 1.500 0.300 15.000 15.000 02 3.300 0.300 15.000 15.000 03 1.500 0.600 60.000 60.000 04 3.300 0.600 60.000 60.000 05 1.500 0.600 60.000 60.000 06 3.300 0.600 60.000 60.000 07 1.500 0.600 70.000 70.000 08 3.300 0.600 70.000 70.000 09 1.500 0.600 70.000 70.000 10 3.300 0.600 70.000 70.000 第2列车: 中点距 所有 破裂体 轮号 路边距离(m) 轮宽(m) 轮压(kN) 上轮压(kN) 01 4.600 0.300 15.000 15.000 02 6.400 0.300 15.000 15.000 03 4.600 0.600 60.000 60.000 04 6.400 0.600 60.000 60.000 05 4.600 0.600 60.000 60.000 06 6.400 0.600 60.000 60.000 07 4.600 0.600 70.000 70.000 08 6.400 0.600 70.000 70.000 09 4.600 0.600 70.000 70.000 10 6.400 0.600 70.000 70.000 布置宽度B0=10.767(m) 分布长度L0=20.000(m) 荷载值SG=1100.000(kN) 换算土柱高度 h0 = 0.269(m) 第1破裂角： 33.220(度) Ea=665.019 Ex=642.359 Ey=172.120(kN) 作用点高度 Zy=5.054(m)(一) 桩身内力计算 计算方法: m 法 内侧最大弯矩 = 30852.607(kN-m) 距离桩顶 18.500(m) 外侧最大弯矩 = 701.068(kN-m) 距离桩顶 32.500(m) 最 大 剪 力 = 4237.379(kN) 距离桩顶 15.000(m) 桩 顶 位 移 = 113(mm) 点号 距顶距离 弯矩 剪力 位移 土反力 (m) (kN-m) (kN) (mm) (kPa) 1 0.000 -0.000 -0.000 -113 0.000 2 0.500 0.761 -4.564 -110 0.000 3 1.000 6.085 -18.255 -107 0.000 4 1.500 20.537 -41.073 -104 0.000 5 2.000 49.088 -75.473 -101 0.000 6 2.500 97.940 -121.454 -98 0.000 7 3.000 172.064 -176.563 -94 0.000 8 3.500 276.024 -240.799 -91 0.000 9 4.000 414.384 -314.162 -88 0.000 10 4.500 591.707 -396.653 -85 0.000 11 5.000 812.557 -488.271 -82 0.000 12 5.500 1081.499 -589.016 -79 0.000 13 6.000 1403.094 -698.889 -76 0.000 14 6.500 1781.909 -817.889 -72 0.000 15 7.000 2222.505 -946.016 -69 0.000 16 7.500 2729.446 -1083.271 -66 0.000 17 8.000 3307.297 -1229.654 -63 0.000 18 8.500 3960.621 -1385.163 -60 0.000 19 9.000 4693.981 -1549.800 -57 0.000 20 9.500 5511.942 -1723.565 -54 0.000 21 10.000 6419.067 -1906.456 -51 0.000 22 10.500 7419.920 -2098.476 -48 0.000 23 11.000 8519.064 -2299.622 -45 0.000 24 11.500 9721.063 -2509.896 -42 0.000 25 12.000 11030.481 -2729.297 -39 0.000 26 12.500 12451.882 -2957.826 -36 0.000 27 13.000 13989.828 -3195.482 -33 0.000 28 13.500 15648.885 -3442.265 -31 0.000 29 14.000 17433.615 -3698.176 -28 0.000 30 14.500 19348.582 -3963.214 -26 0.000 31 15.000 21398.350 -4237.379 -23 0.000 32 15.500 23517.039 -4108.251 -21 -206.605 33 16.000 25506.602 -3749.183 -18 -367.905 34 16.500 27266.223 -3214.622 -16 -487.393 35 17.000 28721.225 -2554.451 -14 -568.881 36 17.500 29820.674 -1813.629 -12 -616.433 37 18.000 30534.854 -1031.934 -11 -634.279 38 18.500 30852.607 -243.804 -9 -626.729 39 19.000 30778.656 521.700 -7 -598.077 40 19.500 30330.908 1240.820 -6 -552.516 41 20.000 29537.838 1894.927 -5 -494.056 42 20.500 28435.980 2470.246 -4 -426.454 43 21.000 27067.592 2957.500 -3 -353.153 44 21.500 25478.480 3351.494 -2 -277.237 45 22.000 23716.098 3650.643 -1 -201.402 46 22.500 21827.838 3856.478 -1 -127.935 47 23.000 19859.619 3973.131 -0 -58.710 48 23.500 17854.707 4006.821 0 4.806 49 24.000 15852.798 3965.360 0 61.533 50 24.500 13889.347 3857.679 1 110.756 51 25.000 11995.118 3693.399 1 152.092 52 25.500 10195.947 3482.436 1 185.449 53 26.000 8512.682 3234.666 1 210.984 54 26.500 6961.281 2959.636 1 229.064 55 27.000 5553.046 2666.335 1 240.218 56 27.500 4294.946 2363.013 1 245.097 57 28.000 3190.033 2057.058 1 244.431 58 28.500 2237.889 1754.919 1 238.991 59 29.000 1435.114 1462.079 1 229.554 60 29.500 775.810 1183.059 1 216.877 61 30.000 252.055 921.469 1 201.666 62 30.500 -145.659 680.081 1 184.555 63 31.000 -428.027 460.928 1 166.091 64 31.500 -606.587 265.420 0 146.721 65 32.000 -693.447 94.481 0 126.781 66 32.500 -701.068 -51.316 0 106.495 67 33.000 -642.130 -171.609 0 85.973 68 33.500 -529.459 -266.099 0 65.212 69 34.000 -376.031 -334.424 0 44.108 70 34.500 -195.035 -376.031 0 22.463 71 35.000 0.000 -195.035 0 0.000(二) 桩身配筋计算 点号 距顶距离 面侧纵筋 背侧纵筋 箍筋 (m) (mm2) (mm2) (mm2) 1 0.000 7500 7500 357 2 0.500 7500 7500 357 3 1.000 7500 7500 357 4 1.500 7500 7500 357 5 2.000 7500 7500 357 6 2.500 7500 7500 357 7 3.000 7500 7500 357 8 3.500 7500 7500 357 9 4.000 7500 7500 357 10 4.500 7500 7500 357 11 5.000 7500 7500 357 12 5.500 7500 7500 357 13 6.000 7500 7500 357 14 6.500 7500 7500 357 15 7.000 7500 7500 357 16 7.500 7500 7500 357 17 8.000 7500 7500 357 18 8.500 7500 7500 357 19 9.000 7500 7500 357 20 9.500 7500 7595 357 21 10.000 7500 8810 357 22 10.500 7500 10161 357 23 11.000 7500 11658 357 24 11.500 7500 13313 357 25 12.000 7500 15136 357 26 12.500 7500 17140 357 27 13.000 7500 19339 357 28 13.500 7500 21750 357 29 14.000 7500 24389 357 30 14.500 7500 27276 357 31 15.000 7500 30435 357 32 15.500 7500 33780 357 33 16.000 7500 37000 357 34 16.500 7500 39917 357 35 17.000 7500 42381 357 36 17.500 7500 44276 357 37 18.000 7500 45523 357 38 18.500 7500 46082 357 39 19.000 7500 45952 357 40 19.500 7500 45166 357 41 20.000 7500 43786 357 42 20.500 7500 41894 357 43 21.000 7500 39584 357 44 21.500 7500 36954 357 45 22.000 7500 34099 357 46 22.500 7500 31107 357 47 23.000 7500 28057 357 48 23.500 7500 25019 357 49 24.000 7500 22049 357 50 24.500 7500 19195 357 51 25.000 7500 16493 357 52 25.500 7500 13971 357 53 26.000 7500 11650 357 54 26.500 7500 9540 357 55 27.000 7500 7650 357 56 27.500 7500 7500 357 57 28.000 7500 7500 357 58 28.500 7500 7500 357 59 29.000 7500 7500 357 60 29.500 7500 7500 357 61 30.000 7500 7500 357 62 30.500 7500 7500 357 63 31.000 7500 7500 357 64 31.500 7500 7500 357 65 32.000 7500 7500 357 66 32.500 7500 7500 357 67 33.000 7500 7500 357 68 33.500 7500 7500 357 69 34.000 7500 7500 357 70 34.500 7500 7500 357 71 35.000 7500 7500 357 (三) 挡土板内力配筋计算 板类型 板厚 板下缘距顶 最大土压力 单块板弯矩 单块板所有纵筋 号 (mm) 距离(m) (kPa) (kN-m) 面积(mm2) 1 350 15.000 101.353 383.243 4745 =第 2 种情况: 验算荷载 土压力计算 计算高度为 15.000(m)处的库仑积极土压力 无荷载时的破裂角 = 35.670(度) 挂车-120级(验算荷载) 路基面总宽= 9.300(m), 路肩宽=1.000(m) 安全距离=1.000(m) 单车车辆外侧车轮中心到车辆边沿距离= 0.400(m), 车与车之间距离=0.600(m) 经计算得，路面上横向可排列此种车辆 1列 布置宽度= 10.767(m) 布置宽度范围内车轮及轮重列表: 第1列车: 中点距 所有 破裂体 轮号 路边距离(m) 轮宽(m) 轮压(kN) 上轮压(kN) 01 2.000 0.500 75.000 75.000 02 2.900 0.500 75.000 75.000 03 3.800 0.500 75.000 75.000 04 4.700 0.500 75.000 75.000 05 2.000 0.500 75.000 75.000 06 2.900 0.500 75.000 75.000 07 3.800 0.500 75.000 75.000 08 4.700 0.500 75.000 75.000 09 2.000 0.500 75.000 75.000 10 2.900 0.500 75.000 75.000 11 3.800 0.500 75.000 75.000 12 4.700 0.500 75.000 75.000 13 2.000 0.500 75.000 75.000 14 2.900 0.500 75.000 75.000 15 3.800 0.500 75.000 75.000 16 4.700 0.500 75.000 75.000 布置宽度B0=10.767(m) 分布长度L0=15.000(m) 荷载值SG=1200.000(kN) 换算土柱高度 h0 = 0.391(m) 第1破裂角： 33.240(度) Ea=674.449 Ex=651.468 Ey=174.560(kN) 作用点高度 Zy=5.078(m)(一) 桩身内力计算 计算方法: m 法 内侧最大弯矩 = 31366.539(kN-m) 距离桩顶 18.500(m) 外侧最大弯矩 = 713.669(kN-m) 距离桩顶 32.500(m) 最 大 剪 力 = 4296.487(kN) 距离桩顶 15.000(m) 桩 顶 位 移 = 115(mm) 点号 距顶距离 弯矩 剪力 位移 土反力 (m) (kN-m) (kN) (mm) (kPa) 1 0.000 0.000 0.000 -115 0.000 2 0.500 0.761 -4.564 -112 0.000 3 1.000 6.085 -18.255 -109 0.000 4 1.500 20.537 -41.073 -106 0.000 5 2.000 49.274 -76.588
