循泵坑穿墙管堵漏方案.doc

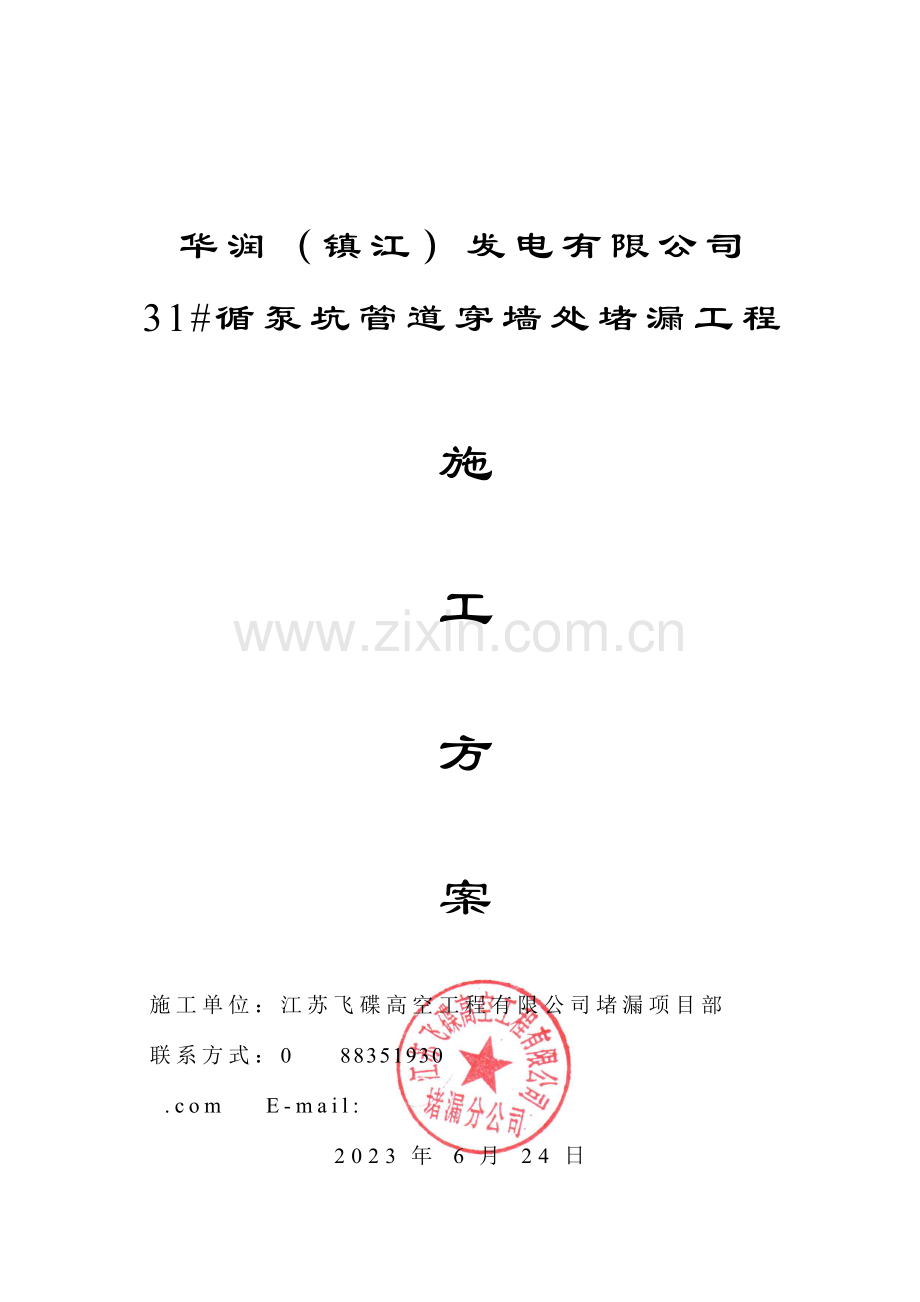

华润（镇江）发电有限公司
31#循泵坑管道穿墙处堵漏工程

施

工

方

案

施工单位：江苏飞碟高空工程有限公司堵漏项目部
联系方式：0 88351930
.com E-mail:
2023年6月24日
施 工 技 术 措 施

一、基本情况
经现场察看，31#循泵坑循环水管密封阀栏档板焊缝漏水严重，拟定是穿墙处混凝土与管外壁之间密封层渗漏，为避免渗漏引起的不良后果，应及时进行封堵。
二、封堵施工范围及工程量：
1、漏点两侧延伸开凿各1m“V”沟。
2、埋设注浆系统及注浆封堵。
3、焊点补焊。
三、本工程的施工流程
现场堪察——临时设施——清理渗漏面——凿缝——制作注浆通孔——埋设注浆管——灌浆封堵——观测稳定性——补焊。
四、材料的特点：
高分子丙凝浆体是进口原材料丙烯铣胺、过硫酸胺、亚钾基霜、三乙醇胺以及多种增效剂按科学配方配制成的一种特效防渗止漏材料，配制成的胶液体通过机械压力灌浆，压入介质的缝隙毛细孔，其固化快、附着力强粘结好，具有极强的抗渗性能，其固化后的胶体，弹性强，稳定性好，不易老化，防渗效果长。产品的最大特点是注浆后见水、遇湿就形成膨胀弹性胶体，形成较密合的防水层。
五、材料施工的技术性能
1、丙凝浆液的粘度为1.2Mpa，凡是水能渗透到的地方，浆液都可以灌注到，并且在凝固前粘度保持不变，直到预定胶凝时间为止，本液体变成凝胶体是在瞬间内发生，因此具有良好的可灌性。
2、浆液胶凝时间可以准确的控制：
随配比的不同，浆液的胶凝时间可控制在几秒到几小时，胶凝时间可根据堵漏的情况加以拟定，在水速快、水量大的情况下采用快速胶凝堵漏，水量少，渗漏不重时，采用缓慢胶凝堵漏。
3、凝胶体抗渗透性好：
丙凝胶体的渗透系数可达10.5-10.6厘米/秒，完全不透水。
4、凝胶体能长期保证良好的堵水性能：
丙凝胶凝体形成后，遇水后还具有膨胀性，具有一定的强度和较好的弹性，它不溶于煤油、汽油、苯等有机溶剂，耐酸、碱、细菌的侵蚀，因此，丙凝注浆技术是目前国内外较先进的防渗透堵漏技术。
六、施工操作工艺措施：
根据现场情况，适宜采用以下工艺方案：
1、穿墙处封堵：
1）先进行穿墙管渗漏解决，沿管道外径阀栏档板一周凿开“V”形沟，沟口宽10cm左右，沟深凿至现漏水从沟底漏分。
2）在管道外径施工，应保证管道不受损伤。
3）用水不漏或堵漏王胶泥嵌入“V”沟，并找平。
4）注浆孔槽及孔口的预留：
注浆孔槽在“V”沟中嵌入泡化碱水泥砂浆找平时，预先放入密闭橡胶条，边嵌入边压平，边抽出橡胶缝条，并留出注浆孔。孔间距1M，孔口用镀锌水管弯头埋入，以备与注浆机输入管连接。
5）配制注浆液体：
注浆液体配制成A、B两种
A剂由丙烯铣胺、亚甲基霜、三乙醇胺配制成；
B剂是过硫酸胺和水。
6）注浆：
待预埋压浆管凝固后（一般48小时）将配制好Ａ、Ｂ液剂同时倒入注浆机中，注浆机的注浆压力4-6kg/m2，Ａ、Ｂ剂注入焦油麻丝的空隙以及麻丝层与管壁未密合间隙，还可渗透到另两侧麻丝水泥灌浆层的凝混凝土的毛细孔和不密合间隙，并据预定的胶凝时间，即可凝固达成密封堵漏的效果。
7）封平：注浆完毕后用铁斩将预埋压浆头取出，用泡花碱纯水泥找平。必须保证所有施工部位不漏水、不渗水，表面平整和没有凿槽施工的部位保持一致。
七、高分子丙凝注浆材料名称：
1、丙烯铣胺；2、亚甲基霜；3、三乙醇胺；4、过硫酸胺；5、辅材：泡花碱和水泥。
八、辅助用品和设备：
1、压浆接头；2、压浆管；3、压浆机；4、铁凿子；5、冲击钻；6、橡胶条。
2、注浆封堵无明水渗漏后，对漏点焊缝处进行补焊。

施 工 安 全 措 施

1、施工前，所有进场人员应接受业主方组织的安全教育和安全交底，进行现场不安全因素排查，以便在施工中采用相应的措施。
2、进入现场按规定佩戴安全帽为和相关劳动防护用品。
3、对使用的易燃易爆化学品应集中存放，妥善保管，并做好相应的安全预备工作。
4、需要使用或拉接电源时，必须经甲方相关部门批准，在指定的电源点使用。
5、在特殊位置施工，必须请甲方的监护到场指导施工和监护。
6、排水系统用电，应设立漏电保护。

质 量 保 证 措 施

一、质量控制方案
1、整个施工过程有由业主方和施工方的技术人员全过程监督指导。
2、由项目质检员严把质检关，对施工中的各个环节、部位实行质量数据控制，把好各工种、各工序的上下检、交接检工作。
3、 建立数据库提出以“数据压倒一切”，对当天完毕的工程量实行数据复核，按照评估标准，准确无误评估分项工程的自检，严格控制误差率，减少在规范范围内直至到零。
4、对各工种、各工序、各施工部位资料整理、汇总，以便查找存在的因素，及时分析、制定改善方案，对技术资料及时收集、整理、归档，使该工程的资料做到及时、真实、整洁、齐全。
5、加强现场自检和预检关，积极配合和接受建设单位、质监、建管部门的检查、验收和监督，做到现场验收，现场隐蔽。
6、突出重点施工部位，提出重要部位施工方案和施工环节。加强技术交底，做到向班组、向人直接交底的最前一步。
二、质量验收制度
1、分项施工，专人负责。由专人负责逐项检查，施工时，分班值班，跟踪作业，专人负责质量检查并记录。
2、责任到人，不扯皮，不漏项；对各分项工程，在施工负责人、 施工员、技术负责人做好本职工作的同时，贯彻专人跟班检查，做到当天完毕的工程量，由当天验收，不合格的，当天返工。
3、严把施工工艺关，对规定高、工艺复杂的分项工程，严格控制其施工操作的顺序和环节及施工进度。
4、严格加强自检制度，各分项工程完毕后，经自检评估达成优 良标准后，再请建设单位和监理、质监部门验收。
5、严格控制材料的质量关、进货、送检关，把好材料的实验关。

文 明 施 工 措 施

1、在施工现场严禁损坏公共财物、草坪、花木；确因施工需要，应事先向有关部门申请批准后方可施工。
2、施工中拆除的警告牌、安全标志牌、盖板、通道、安全罩、栅栏、栏杆及有关建筑物，工完后必须恢复原样。
3、施工物资、器材必须堆放在指定地点，不能有碍设备运营、不能影响交通、文明生产环境及安全，装运物资抛、散落地面必须及时清理。
4、施工设备等垃圾、杂物，按业重规定必须在指定的地点进行堆放和解决。
5、严禁私自乱拉电源、乱拆设备、乱动火种；确因施工需要进行拉（接）电源、动火工作的应事先办理有关手续。
6、承包工程（单位）的备品、配件、材料、工器具、量检具、吊具、运送工具、工作台、实验试剂、消防器材等要按定置管理的规定进行规范存放。
7、严禁在工地上吸烟、随地大小便、乱抛施工垃圾。
8、不准在施工现场的建筑物上乱涂、乱写、乱画。
9、服装整齐，保证统一的文明施工形象，非施工场合不得随便进入。
10、在施工中，严格限制二次污染，保证非施工设备的干净和整洁。
11、保持现场清洁卫生，及时清理空罐空桶，做到竣工料净场地清。
12、配备专职文明施工清洁人员，对因施工导致的二次污染，及时迅速地清洁清理。

甲方配合措施及工期

一、甲方配合事项：
1、甲方对施工现场影响施工的设施、物品进行提前清除和解决；
2、甲方对施工现场及周边的安全环境，向施工队进行交底；
3、按规定开据工作票，并对现场进行相关监护。
二、工期：
因本工程是设备停产检修，必须赶在规定工期完毕工作内容，按我公司的施工计划，可保证在6天内完毕任务。
