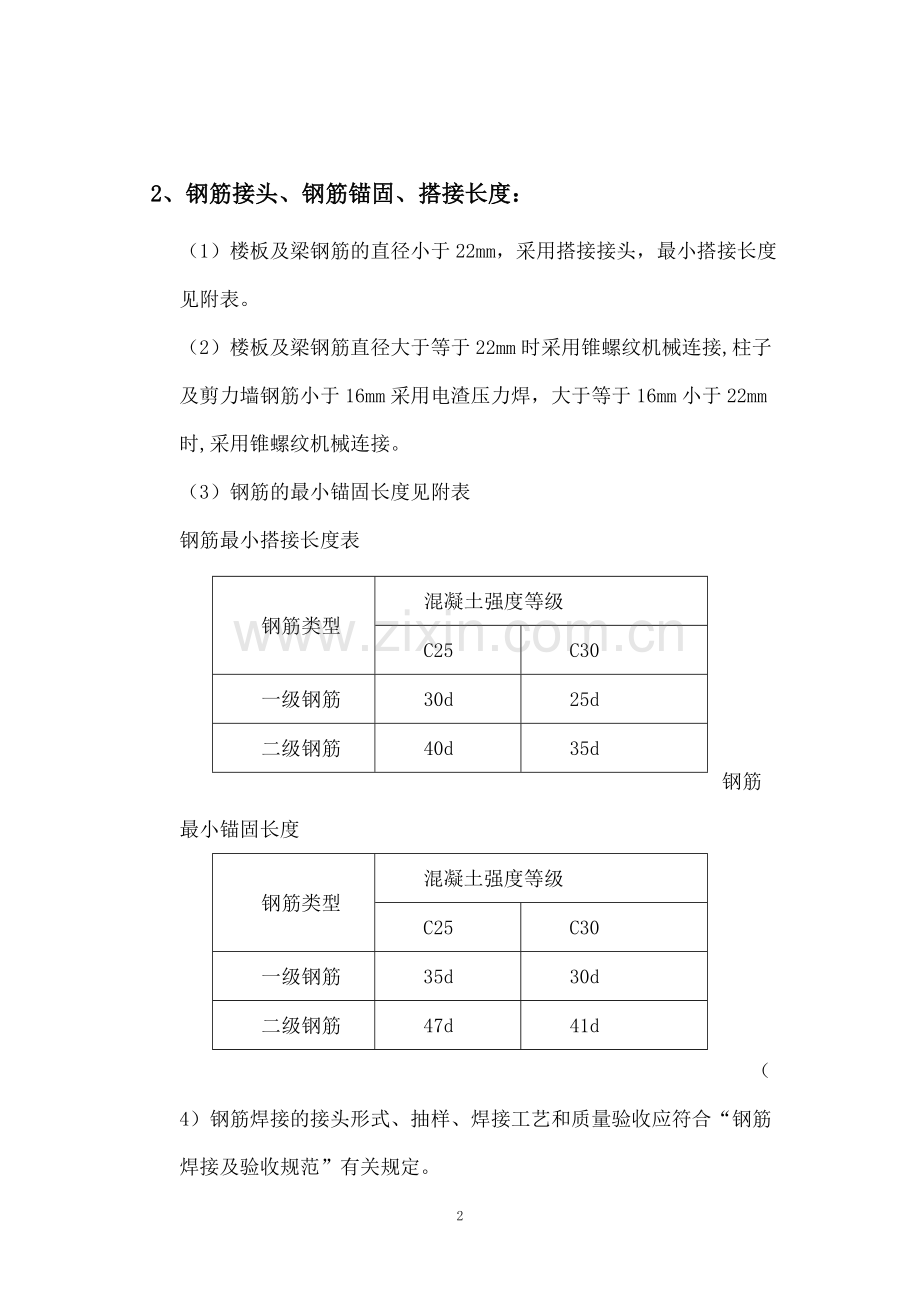

钢筋工程专项施工方案工程概况 本工程属于框架结构，本工程地点在天津团泊镇政府、津王公路东侧。工程项目包括151共计51栋楼。3#、51#楼为公建，6#、7#楼为高层住宅，层数为二十三层，12#、13#楼为多层，层数为十一层， 3#、6#、7#、12#、13#、16#、17#楼地下一层为停车场，其中1#-2、4#-5#、7#-10#、14#50楼为地上3层，没有地下室。工程承包范围包括：土方、支护、主体建筑及附属设施的土建、水、强电、暖通和总体工程；不包括景园、甲供大型设备、高低压变配电、高低压柜设备安装、消防工程、电梯工程工程由天津团泊置业有限公司投资建设，机械工业第六设计研究院设计，天津地质工程勘察院地质勘察，天津市华泰建设监理有限公司监理，福建六建天津分公司组织施工；李仕建担任项目经理，刘立双担任技术负责人。 编制依据 建筑结构荷载规范（2006年版）（GB50009-2001）中国建筑工业出版社；混凝土结构设计规范(GB50010-2010)中国建筑工业出版社；建筑施工钢筋安全技术规范(JGJ163-2008)中国建筑工业出版社； 建筑施工计算手册江正荣著 中国建筑工业出版社； 建筑施工手册第四版 中国建筑工业出版社； 钢结构设计规范（GB 50017-2003）中国建筑工业出版社；施工方法1、钢筋进场使用要求：钢筋必须具有出厂质量证明书及试验报告，进场报验，在监理的监督下进行抽样检验，按规定抽取试样做物理及化学性能试验。合格后方可使用。2、钢筋接头、钢筋锚固、搭接长度：（1）楼板及梁钢筋的直径小于22mm，采用搭接接头，最小搭接长度见附表。（2）楼板及梁钢筋直径大于等于22mm时采用锥螺纹机械连接,柱子及剪力墙钢筋小于16mm采用电渣压力焊，大于等于16mm小于22mm时,采用锥螺纹机械连接。（3）钢筋的最小锚固长度见附表钢筋最小搭接长度表钢筋类型混凝土强度等级C25C30一级钢筋30d25d二级钢筋40d35d钢筋最小锚固长度钢筋类型混凝土强度等级C25C30一级钢筋35d30d二级钢筋47d41d（4）钢筋焊接的接头形式、抽样、焊接工艺和质量验收应符合“钢筋焊接及验收规范”有关规定。（5）采取有效措施进行成品保护，特别是负弯矩钢筋的保护，以保证钢筋位置准确。（6）搭接接头错开长度为钢筋直径的40倍，绑扎接头搭接长度根据混凝土强度为钢筋直径的41倍、47倍，且两根接头端部错开0.3倍的搭接长度。（7）为保证梁柱墙的钢筋保护层在梁柱墙钢筋绑扎完毕后，在箍筋上焊直径为14mm的长度满足梁柱墙截面的钢筋，每隔500mm一道，以便用来控制梁柱墙的保护层及截面。梁下层为双层或三层钢筋是在绑扎时中间采用直径为25mm的钢筋进行隔开，间距为延梁长方向间距1000mm放置。3、基础钢筋绑扎：基础底板的钢筋连接采用闪光碰焊和套筒冷挤压连接方式，大体积砼及大新设备基础处需架设钢筋支架，钢筋支架采用角钢焊接（支架选用详见钢筋支架计算书），柱子的钢筋主筋直径大于等于12小于16时，采用电渣压力焊的方式进行连接。当柱子钢筋主筋直径大于等于16小于32时，采用螺纹套筒的方式进行连接。基础后浇带分为三个流水段，钢筋工程按照流水方式进行施工。（1）底板钢筋绑扎：1）底板钢筋绑扎工艺流程：对钢筋原材料检查其出厂质量证明单、型号、规格、级别是否与图纸及材料是否相符。进行外观检查和物理试验按照钢筋放样图下料 在垫层保护层上弹出钢筋位置线按照钢筋位置线绑扎底板下层钢筋绑扎暗梁钢筋绑扎墙体及暗柱插筋-架设支架（马凳）绑扎上层网片钢筋。2）钢筋加工：钢筋加工之前技术负责人详细核查钢筋料表的正确性，其中插筋的长度以及底板钢筋的搭接位置及接头错开距离要在技术交底之中做出明确的交待。符合要求以后，工人方可下料。钢筋下完料以后，技术人员按照钢筋料表，检查加工好的钢筋是否符合要求，符合要求以后，方可运到基槽内。3） 测量控制：钢筋绑扎之前，要将底板上的墙体门窗洞口、暗柱的位置用黑色线弹出。同时用不同颜色的线将底板钢筋的位置弹出。报请监理检查，合格后，方可绑扎底板钢筋。4） 钢筋绑扎：底板钢筋绑扎之前，首先按照要求对钢筋进行机械连接，连接方式全部采用套筒冷挤压的方式进行。挤压接头位置相互错开，在任意接头中心至长度为钢筋直径的35倍的区段内，有接头的受力钢筋截面面积占受力钢筋的总截面面积的百分率不得超过50%。套筒使用之前必须进行型式检验。进行冷挤压的施工人员必须持证上岗。检查所采购的套筒应符合行业标准，套筒分规格码放。钢筋端头的锈皮、泥砂、油污等杂物应清理干净。钢筋连接端划出明显定位标记，钢筋端头离套筒长度中点不宜超过10MM。挤压 时挤压机与钢筋轴线保持垂直。挤压从套筒中央开始，并依次向两端挤压。对钢筋与套筒进行试套，对钢筋有马蹄，弯折或纵肋尺寸过大的，进行调整，对不同直径钢筋的套筒不得相互使用。对套筒做外观检查，钢筋连接端划出明显定位标记，确保挤压时和挤压后可暗按定位标记检查钢筋伸入套筒内的长度。并进行试压，符合要求后方可作业。具体的套筒操作，要在技术交底内详细交待。套筒连接完成以后，开始进行钢筋绑扎，钢筋绑扎要按照弹出的位置线进行确保钢筋位置准确及横平竖直。底板钢筋所有交叉点都要进行绑扎。5）墙体插筋、暗梁暗柱钢筋绑扎：按照底板上放出的暗梁的位置线，绑扎暗柱暗梁暗梁钢筋，暗柱暗梁钢筋的长度、箍筋数量弯钩角度等均须在技术交底中明确。暗柱钢筋绑扎完成以后，绑扎墙体插筋。为了保证墙体钢筋以及暗柱钢筋不产生位移，须在基础外搭设临时架子，暗柱暗梁钢筋绑扎完成以后，报监理检查，合格后方可进行下道工序。6） 绑扎上层钢筋网片：绑扎之前，将底板钢筋的垫块放好，放上架设上层钢筋网片的马凳，按照图纸要求，将钢筋运到施工现场，进行套筒冷挤压，具体要求同上。上层钢筋网片的绑扎要以下层钢筋为依据。确保位置及横平竖直。上层钢筋的网片钢筋的交叉点，必须全部绑扎。4、地下室墙体钢筋的绑扎：（1）地下室墙体钢筋绑扎的工艺流程：对地下室的钢筋进行外观及物理检验-进行技术交底-进行钢筋放样、下料-绑扎暗柱钢筋-绑扎暗梁钢筋-绑扎墙体钢筋。（2）地下室墙体钢筋下料之前，技术人员进行技术交底，技术交底要详细交待钢筋的下料长度，以及钢筋的搭接长度、位置、错开位置的要求。箍筋的数量以及弯钩角度等各种技术要求。（3）地下室墙体钢筋下料完成以后，技术人员在后台检查钢筋的长度，尺寸。合格后方可运到施工现场。（4）测量控制：在绑扎墙体钢筋之前，测量人员将墙身线、窗洞口线弹出，外墙弹出500控制线。钢筋工依据弹出的线，将位移的钢筋调整到位。（5）钢筋工人首先按照计算好的箍筋数量将箍筋套入暗柱插筋上，然后对要求进行电渣压力焊的钢筋进行焊接，选择电焊机，焊接电流250-300。将要求焊接的钢筋接头处理平整，要求钢筋下料时采用气割。搭好操作平台，电焊机到位。焊接夹具的上下钳口应夹紧于上、下钢筋上；钢筋一经夹紧，不得晃动；引弧宜采用铁丝圈或焊条头引弧法，亦可采用直接引弧法；引燃电弧后，应先进行电弧过程，然后，加快上钢筋下送速度，使钢筋端面与液态渣池接触，转变为电渣过程，最后在断电的同时，迅速下压上钢筋，挤出熔化金属和熔渣；接头焊毕，应停歇后，方可回收焊剂和卸下焊接夹具，并敲去渣壳；四周焊包应均匀，凸出钢筋表面的高度应大于或等于4mm。电渣压力焊接头应逐个进行外观检查，四周焊包凸出钢筋的表面4MM，钢筋与电极接触处无烧伤缺陷，接头处的弯折角不得大于4，接头处的轴线偏移不得大于1.8MM，如不合格，切除重焊，直至合格。暗柱钢筋焊接完成以后用粉笔在暗柱主筋上划好箍筋位置。依次绑扎箍筋。暗柱钢筋绑扎完成以后，将暗柱钢筋进行吊垂直，合格后开始进行暗梁钢筋绑扎。（6）绑扎墙体钢筋：暗柱、暗梁钢筋绑扎完成以后，开始绑扎墙体钢筋，墙体钢筋在绑扎之前，绑扎好控制水平筋位置的竖向梯子铁，梯子铁的做法为将原墙体钢筋每间距3m立筋直径增大一个规格，在梯子铁上按照水平筋的位置焊好控制筋。安装控制立筋的水平梯子铁。开始绑扎立筋及水平筋，立筋和水平筋的交叉点除最外两排以外，可以梅花状绑扎。要求钢筋的绑扣朝里。（7）墙体钢筋按照流水段进行，从北侧开始。5、顶板钢筋绑扎（1）顶板钢筋绑扎工艺流程：检查钢筋的原材证明及进行外观检查和物理试验-进行技术交底-对顶板钢筋进行放样下料-在模板上进行弹线-绑扎顶板下层钢筋-水电管进行预埋-绑扎上层网片钢筋。（2）对顶板钢筋原材料的各项质量证明资料进行核查，对钢筋进行外观检查和物理试验。（3）对顶板钢筋工程进行技术交底，顶板钢筋采用搭接，要求将顶板钢筋的搭接位置、搭接长度、错开位置进行明确交待。对于顶板钢筋的下料长度以及锚固长度详细说明。后台下料完毕以后，技术人员在后台检查钢筋，合格后方可运到作业面。（4）顶板模板支设完毕以后，测量人员将墙体的控制线弹在模板上，包括墙身控制线，门窗洞口线。将顶板钢筋的位置线弹在顶板上。钢筋工按照弹好的位置线将墙体位移钢筋按照要求调整到合格的位置。绑扎顶板钢筋时依照弹好的钢筋位置线，安放顶板下层钢筋。顶板钢筋的交叉点均须用22号铅丝绑扎牢固。下层钢筋绑扎完成以后，经过监理检查合格后，进行下道工序。（5）下层钢筋绑扎完成之后，水电进行各种管线的预留与预埋。经过隐蔽检查，绑扎上层钢筋网片，上层网片绑扎之前放好钢筋马凳，依照下层钢筋位置，绑扎上层钢筋。要求位置准确，横平竖直。（6）上下层钢筋全部绑扎完毕以后，放好钢筋垫块，钢筋垫块采用定制的塑料垫块。间距500mm梅花状布置。（7）顶板钢筋按照后浇带划分流水段，从北侧开始形成流水作业6 、地下室柱子钢筋绑扎（1）柱子的绑扎工艺流程：对钢筋的原材料进行核查，进行外观检查及物理试验-对柱子钢筋进行技术交底-绑扎柱子钢筋（2）柱子钢筋的连接方式采取电渣压力焊。对柱子的钢筋工程进行技术交底，交底要详细交待钢筋的连接位置，以及接头错开的距离，以及钢筋下料的长短。钢筋加工完成以后，技术人员在后台对钢筋进行检查，合格后方可运到施工现场。（3）柱子钢筋随着流水段在绑扎墙体钢筋和暗柱钢筋之前进行。（4）绑扎柱子钢筋之前测量人员将柱子两个方向的中心线弹出，同时弹出柱子的位置线。钢筋工对位移的钢筋按照规定进行调整，合格后，将柱子的箍筋按照计算好的数量套到柱子的插筋上。然后对柱子的立筋进行电渣压力焊，连接工作完成以后，绑扎箍筋，在绑扎箍筋之前，将箍筋的位置线用粉笔划在柱子主筋上，然后依次绑扎箍筋。在绑扎箍筋的同时，对柱子的箍筋进行吊垂直。合格后报监理进行检查。7、主体钢筋的绑扎主体钢筋工程按照上述的流水段的划分进行施工，墙板钢筋采用绑扎连接，暗柱主筋大于螺纹18的采用电渣压力焊。三层装饰线的混凝土分两次浇注完成，其中装饰线部位的钢筋在墙体钢筋施工时，将其弯成90度弯，待墙体模板拆除以后，将装饰线处的钢筋弯直，二次支模板浇注混凝土。（1）墙体钢筋绑扎：1）墙体钢筋绑扎的工艺流程：对墙体钢筋进行外观及物理检验-进行技术交底-进行钢筋放样、下料-绑扎暗柱钢筋-绑扎暗梁钢筋-绑扎墙体钢筋2）墙体钢筋下料之前，技术人员进行技术交底，技术交底要详细交待钢筋的下料长度，以及钢筋的搭接长度、位置、错开位置的要求。箍筋数量以及弯钩角度的各种技术要求。3）墙体钢筋下料完成以后，技术人员在后台检查钢筋的长度，尺寸。合格后方可运到施工现场。4）测量控制：在绑扎墙体钢筋之前，测量人员将墙身线、窗洞口线弹出，外墙弹出500控制线。钢筋工依据弹出的线，将位移的钢筋调整到位。5）钢筋工人首先按照计算好的箍筋数量将箍筋套入暗柱插筋上，然后对要求进行电渣压力焊的钢筋进行焊接，焊接采取电渣压力焊，焊接要求同基础墙体钢筋的焊接要求。暗柱钢筋焊接完成以后，用粉笔在暗柱主筋上划好箍筋位置。依次绑扎箍筋。暗柱钢筋绑扎完成以后，将暗柱钢筋进行吊垂直，合格后开始进行暗梁钢筋绑扎。6） 绑扎墙体钢筋：暗柱、暗梁钢筋绑扎完成以后，开始绑扎墙体钢筋，墙体钢筋在绑扎之前，绑扎好控制水平筋位置的竖向梯子铁，梯子铁的做法为每间距3m将原墙体立筋的钢筋直径增大一个规格，在梯子铁上按照水平筋的位置焊好控制筋。安装控制立筋的水平梯子铁。开始绑扎立筋及水平筋，立筋和水平筋的交叉点除最外两排以外，可以梅花状绑扎。要求钢筋的绑扣朝里。（2）顶板钢筋的绑扎：顶板钢筋绑扎工艺流程：检查钢筋的原材证明及进行外观检查和物理试验-进行技术交底-对顶板钢筋进行放样下料-在模板上进行弹线-绑扎顶板下层钢筋-水电管进行预埋-绑扎上层网片钢筋1） 对顶板钢筋原材料的各项质量证明资料进行核查，对钢筋进行外观检查和物理试验。2）对顶板钢筋工程进行技术交底，顶板钢筋采用搭接，要求将顶板钢筋的搭接位置、搭接长度、错开位置进行明确交待。对于顶板钢筋的下料长度以及锚固长度详细说明。后台下料完毕以后，技术人员在后台检查钢筋，合格后方可运到作业面。3）顶板模板支设完毕以后，测量人员将墙体的控制线弹在模板上，包括墙身控制线，门窗洞口线。将顶板钢筋的位置线弹在顶板上。钢筋工按照弹好的位置线将墙体位移钢筋按照要求调整到合格的位置。绑扎顶板钢筋时依照弹好的钢筋位置线，安放顶板下层钢筋。顶板钢筋的交叉点均须用22号铅丝绑扎牢固。下层钢筋绑扎完成以后，经过监理检查合格后，进行下道工序。4） 下层钢筋绑扎完成之后，水电进行各种管线的预留与预埋。经过隐蔽检查，绑扎上层钢筋网片，上层网片绑扎之前放好钢筋马凳，依照下层钢筋位置，绑扎上层钢筋。要求位置准确，横平竖直。5）上下层钢筋全部绑扎完毕以后，放好钢筋垫块，钢筋垫块采用定制的混凝土垫块。间距500mm梅花状布置。（3）拱板的钢筋绑扎：1）拱板绑扎的工艺流程：检查钢筋的原材证明及进行外观检查和物理试验-进行技术交底-对顶板钢筋进行放样下料-搭设临时架子-在模板上进行弹线-绑扎顶板下层钢筋-水电管进行预埋-绑扎上层网片钢筋。2）技术人员对操作工人进行技术交底，要求明确说明拱板主筋分布筋的型号以及间距位置，锚固长度等各项技术要求。3）搭设绑扎钢筋的临时架子，架子在两侧和中部放置立管，每间距300mm设一根水平管，作为施工人员的落脚之处，拱板的钢筋位置线无法弹出，由测量人员按照钢筋间距每1500mm用粉笔划出钢筋的位置线。作为绑扎钢筋的依据。4）绑扎下层钢筋，按照钢筋位置线，首先在钢筋棚依照钢筋拱板的弧度将钢筋煨成拱板的弧度，放置拱板的主筋，然后放置拱板的分布筋，将拱板的分布筋与主筋绑好，放好钢筋马凳，绑扎拱板的上层钢筋，钢筋全部绑扎完成以后，放置钢筋垫块，垫块采用塑料垫块，垫块间距500mm，梅花状布置。8、钢筋保护层的要求：（1）混凝土墙楼板钢筋保护层厚度为15mm。（2）混凝土梁、柱钢筋保护层厚度为25mm。（3）与地面以下土接触一侧的构件钢筋保护层的厚度为35mm，水池壁和底板面保护层的厚度均为35mm。9、质量要求：钢筋工程严格按海河杯要求进行验收，质量标准如下：钢筋绑扎允许偏差（mm）项次项目允许偏差检查方法1绑扎骨架宽、高5尺量长度10间距10尺量排距53箍筋、构造筋间距10尺量连续五个间距4受力主筋保护层基础5尺量受力主筋外表面至模板内表面垂直距离墙板、楼板310、 质量保证措施：1、 钢筋进场和复试必须严格按照要求抽检，未拿到质保书和复试报告，不得使用，对锈蚀等不符合规范要求的不得使用，底板钢筋保护层应符合图纸要求。2、钢筋制作安装应严格按翻样单进行，成型钢筋编号挂牌，以免混用，绑扎按翻样要求顺序进行，钢筋焊接接头必须现场进行抽样，进行物理焊接试拉试验，合格后方可进行下道工序。3、柱、墙板插筋按照轴线定位，确保主筋垂直度箍筋接头相互错开，为保证基础上部主筋的准确性，待基础梁绑扎完成后，用经纬仪将柱轴线引到钢筋面层，注明标志，在竖向筋周边焊定位框，并把柱主筋焊牢。4、钢筋加工的各道工序，都应建立质量交接制度。钢筋绑扎安装完毕后，必须经过检验，并办理隐蔽工程验收签证手续。在钢筋绑扎过程中，要确保降水效果，日夜排水以免影响施工。钢筋支架计算书 一、参数信息 钢筋支架（马凳）应用于高层建筑中的大体积混凝土基础底板或者一些大型设备基础 和高厚混凝土板等的上下层钢筋之间。钢筋支架采用钢筋焊接制的支架来支承上层钢筋的 重量，控制钢筋的标高和上部操作平台的全部施工荷载。型钢主要采用角钢和槽钢组成。 型钢支架一般按排布置，立柱和上层一般采用型钢，斜杆可采用钢筋和型钢，焊接成 一片进行布置。对水平杆，进行强度和刚度验算，对立柱，进行强度和稳定验算。 作用的荷载包括自重和施工荷载。 钢筋支架所承受的荷载包括上层钢筋的自重、施工人员及施工设备荷载。钢筋支架的 材料根据上下层钢筋间距的大小以及荷载的大小来确定，可采用钢筋或者型钢。 上层钢筋的自重荷载标准值为 1.000 kN/m 施工设备荷载标准值为 1.000 kN/m 施工人员荷载标准值为 1.000 kN/m 横梁的截面抵抗矩 W = .360 cm3 横梁钢材的弹性模量 E = 2.05105 N/mm2 横梁的截面惯性矩 I = 0.500 cm4 立柱的高度 h = 1.20 m 立柱的间距 l = 1.20 m 钢材强度设计值 f = 205.00 N/mm2 立柱的截面抵抗矩 W = 0.590 cm3 二、支架横梁的计算 支架横梁按照三跨连续梁进行强度和挠度计算，支架横梁在小横杆的上面。 按照支架横梁上面的脚手板和活荷载作为均布荷载计算支架横梁的最大弯矩和变形。 1.均布荷载值计算 静荷载的计算值 q1=1.21.000+1.21.000=2.400kN/m 活荷载的计算值 q2=1.41.000=1.400kN/m 支架横梁计算荷载组合简图(跨中最大弯矩和跨中最大挠度) 支架横梁计算荷载组合简图(支座最大弯矩) 2.强度计算 最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩 跨中最大弯矩计算公式如下: 跨中最大弯矩为 M1=(0.082.400+0.101.400)1.202=0.478kN.m 支座最大弯矩计算公式如下: 支座最大弯矩为 M2=-(0.102.400+0.1171.400)1.202=-0.581kN.m 我们选择支座弯矩和跨中弯矩的最大值进行强度验算： =0.581106/360.0=1615.200N/mm2 支架横梁的计算强度大于205N/mm2, 满足要求! 3.挠度计算 最大挠度考虑为三跨连续梁均布荷载作用下的挠度 计算公式如下: 静荷载标准值 q1=1.000+1.000=2.000kN/m 活荷载标准值 q2=1.000kN/m 三跨连续梁均布荷载作用下的最大挠度 V=(0.6772.000+0.9901.000)1200.004/(1002.051055000.00)=47.420mm 支架横梁的最大挠度大于1200.0/150或10mm, 满足要求! 三、支架立柱的计算 支架立柱的截面积 A = 1.859 cm2 截面回转半径 i = 0.480 cm 立柱的截面抵抗矩 W = 0.590cm3 支架立柱作为轴心受压构件进行稳定验算，计算长度按上下层钢筋间距确定： 式中 立柱的压应力； N轴向压力设计值； 轴心受压杆件稳定系数,根据立杆的长细比=h/i，经过查表得到,=0.117； A立杆的截面面积,A=1.859cm2； f立杆的抗压强度设计值，f205.000N/mm2； 采用第二步的荷载组合计算方法，可得到支架立柱对支架横梁的最大支座反力为 经计算得到 N=2.76kN, =202.85N/mm2； 立杆的稳定性验算 f, 满足要求!17
