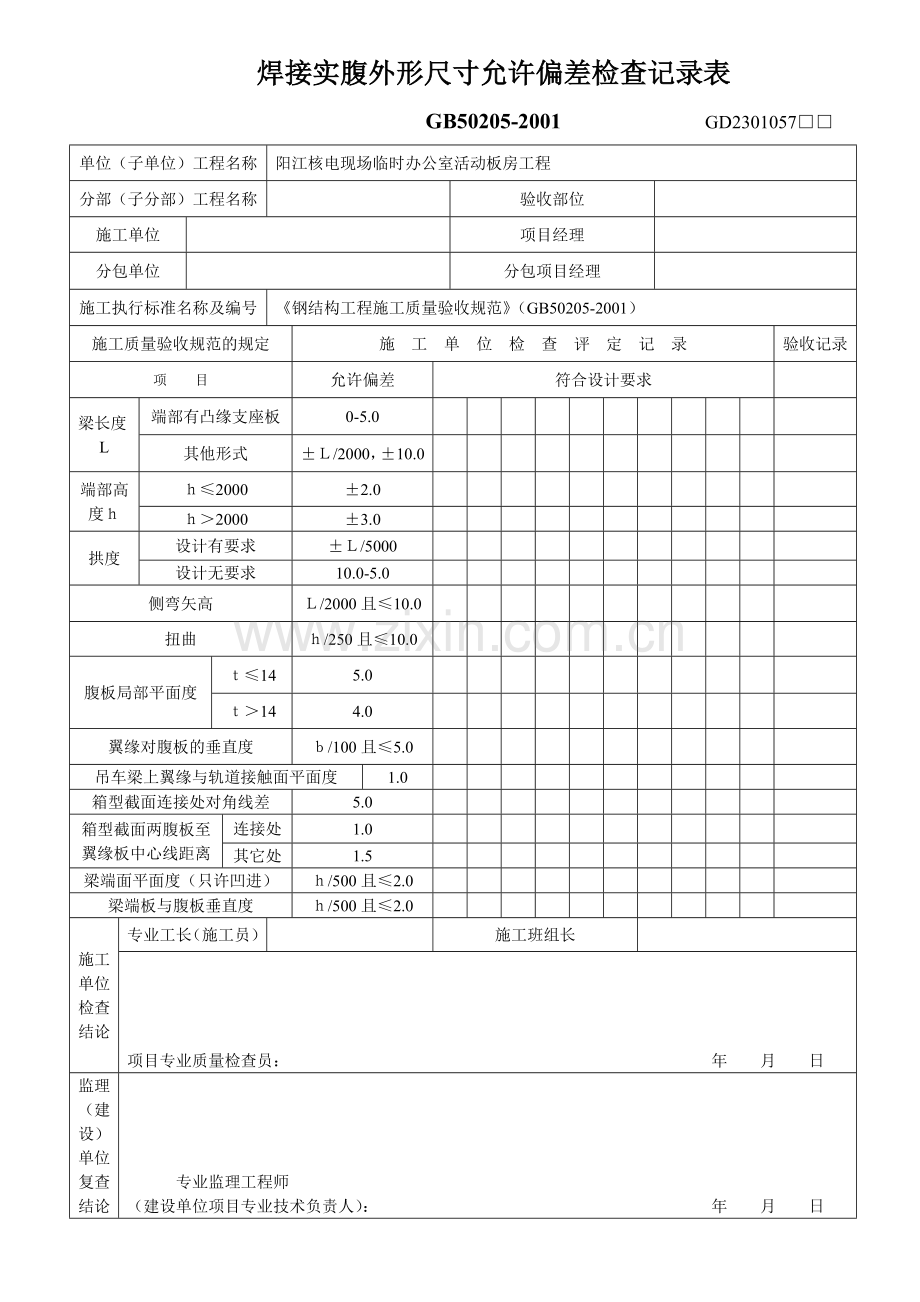

焊接实腹外形尺寸允许偏差检查记录表
GB50205-2001 GD2301057□□
单位（子单位）工程名称
阳江核电现场临时办公室活动板房工程
分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号
《钢结构工程施工质量验收规范》（GB50205-2001）
施工质量验收规范的规定
施　工　单　位　检　查　评　定　记　录
验收记录
项　　目
允许偏差
符合设计要求

梁长度L
端部有凸缘支座板
0-5.0

其他形式
±Ｌ/2000，±10.0

端部高度ｈ
ｈ≤2000
±2.0

ｈ＞2000
±3.0

拱度
设计有要求
±Ｌ/5000

设计无要求
10.0-5.0

侧弯矢高
Ｌ/2000且≤10.0

扭曲
ｈ/250且≤10.0

腹板局部平面度
ｔ≤14
5.0

ｔ＞14
4.0

翼缘对腹板的垂直度
ｂ/100且≤5.0

吊车梁上翼缘与轨道接触面平面度
1.0

箱型截面连接处对角线差
5.0

箱型截面两腹板至翼缘板中心线距离
连接处
1.0

其它处
1.5

梁端面平面度（只许凹进）
ｈ/500且≤2.0

梁端板与腹板垂直度
ｈ/500且≤2.0

施工 单位 检查 结论
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理（建设）单位复查结论

专业监理工程师
（建设单位项目专业技术负责人）： 　　 　 年 月 日
