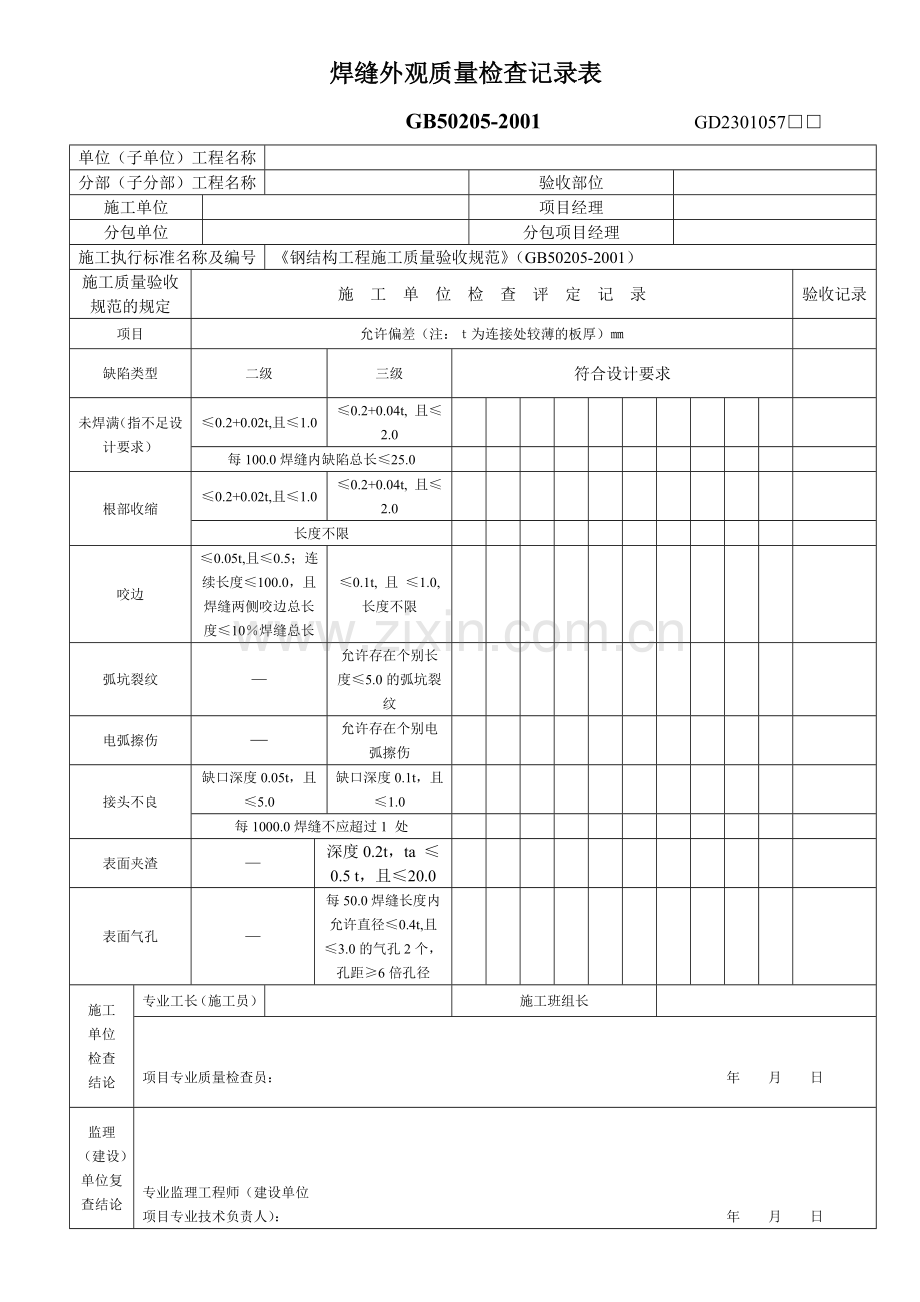

焊缝外观质量检查记录表
GB50205-2001 GD2301057□□
单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号
《钢结构工程施工质量验收规范》（GB50205-2001）
施工质量验收规范的规定
施　工　单　位　检　查　评　定　记　录
验收记录
项目
允许偏差（注：ｔ为连接处较薄的板厚）㎜

缺陷类型
二级
三级
符合设计要求

未焊满（指不足设计要求）
≤0.2+0.02t,且≤1.0
≤0.2+0.04t, 且≤2.0

每100.0焊缝内缺陷总长≤25.0

根部收缩
≤0.2+0.02t,且≤1.0
≤0.2+0.04t, 且≤2.0

长度不限

咬边
≤0.05t,且≤0.5；连续长度≤100.0，且焊缝两侧咬边总长度≤10％焊缝总长
≤0.1t, 且 ≤1.0,长度不限

弧坑裂纹
—
允许存在个别长度≤5.0的弧坑裂纹

电弧擦伤
—
允许存在个别电弧擦伤

接头不良
缺口深度0.05t，且≤5.0
缺口深度0.1t，且≤1.0

每1000.0焊缝不应超过1 处

表面夹渣
—
深度0.2t，ta ≤0.5 t，且≤20.0

表面气孔
—
每50.0焊缝长度内允许直径≤0.4t,且≤3.0的气孔2个，孔距≥6倍孔径

施工 单位 检查 结论
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理（建设）单位复查结论

专业监理工程师（建设单位
项目专业技术负责人）： 年 月 日
