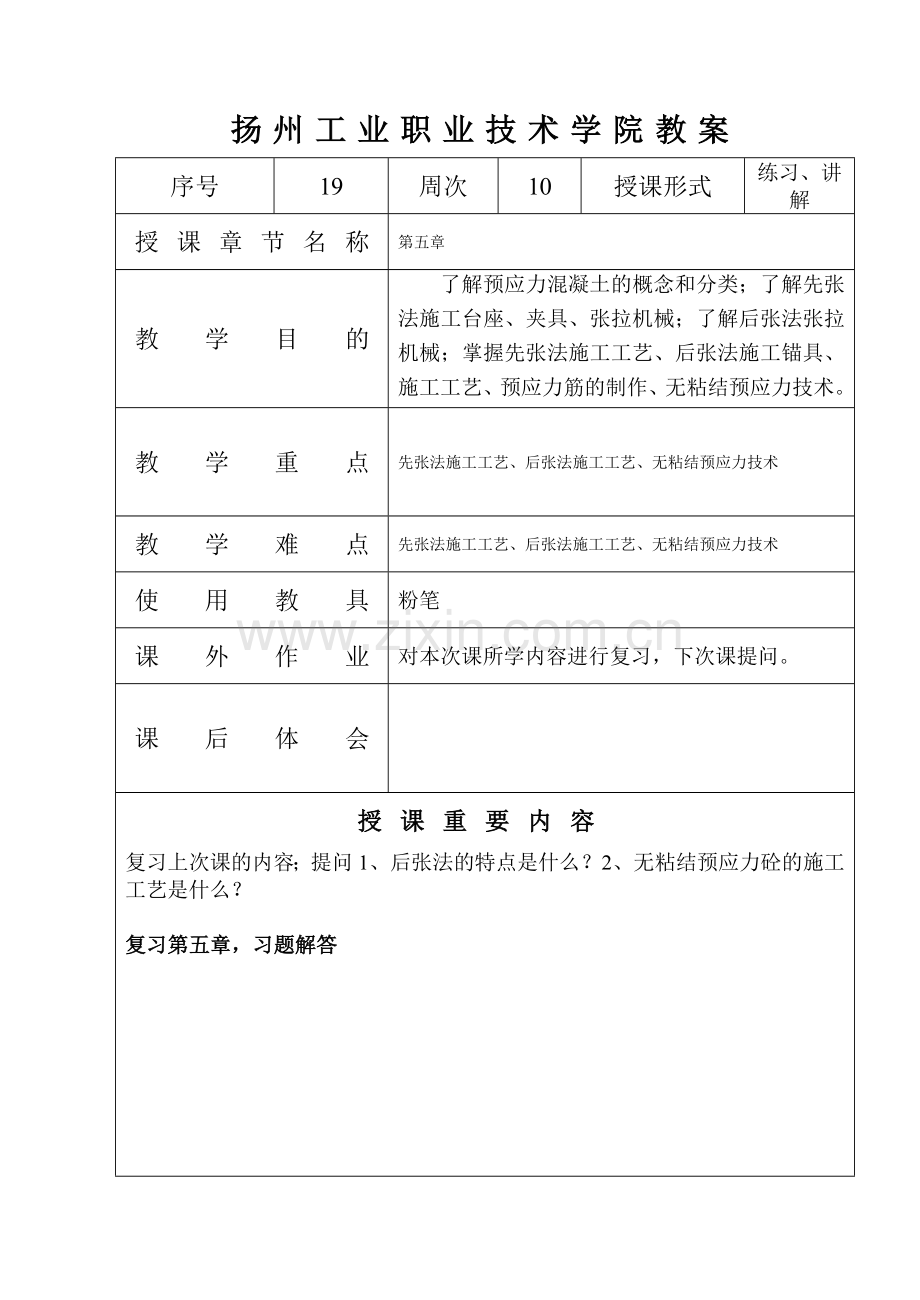

扬州工业职业技术学院教案
序号
19
周次
10
授课形式
练习、讲解
授课章节名称
第五章
教学目的
了解预应力混凝土的概念和分类；了解先张法施工台座、夹具、张拉机械；了解后张法张拉机械；掌握先张法施工工艺、后张法施工锚具、施工工艺、预应力筋的制作、无粘结预应力技术。
教学重点
先张法施工工艺、后张法施工工艺、无粘结预应力技术
教学难点
先张法施工工艺、后张法施工工艺、无粘结预应力技术
使用教具
粉笔
课外作业
对本次课所学内容进行复习，下次课提问。
课后体会

授课重要内容
复习上次课的内容；提问1、后张法的特点是什么？2、无粘结预应力砼的施工工艺是什么？

复习第五章，习题解答

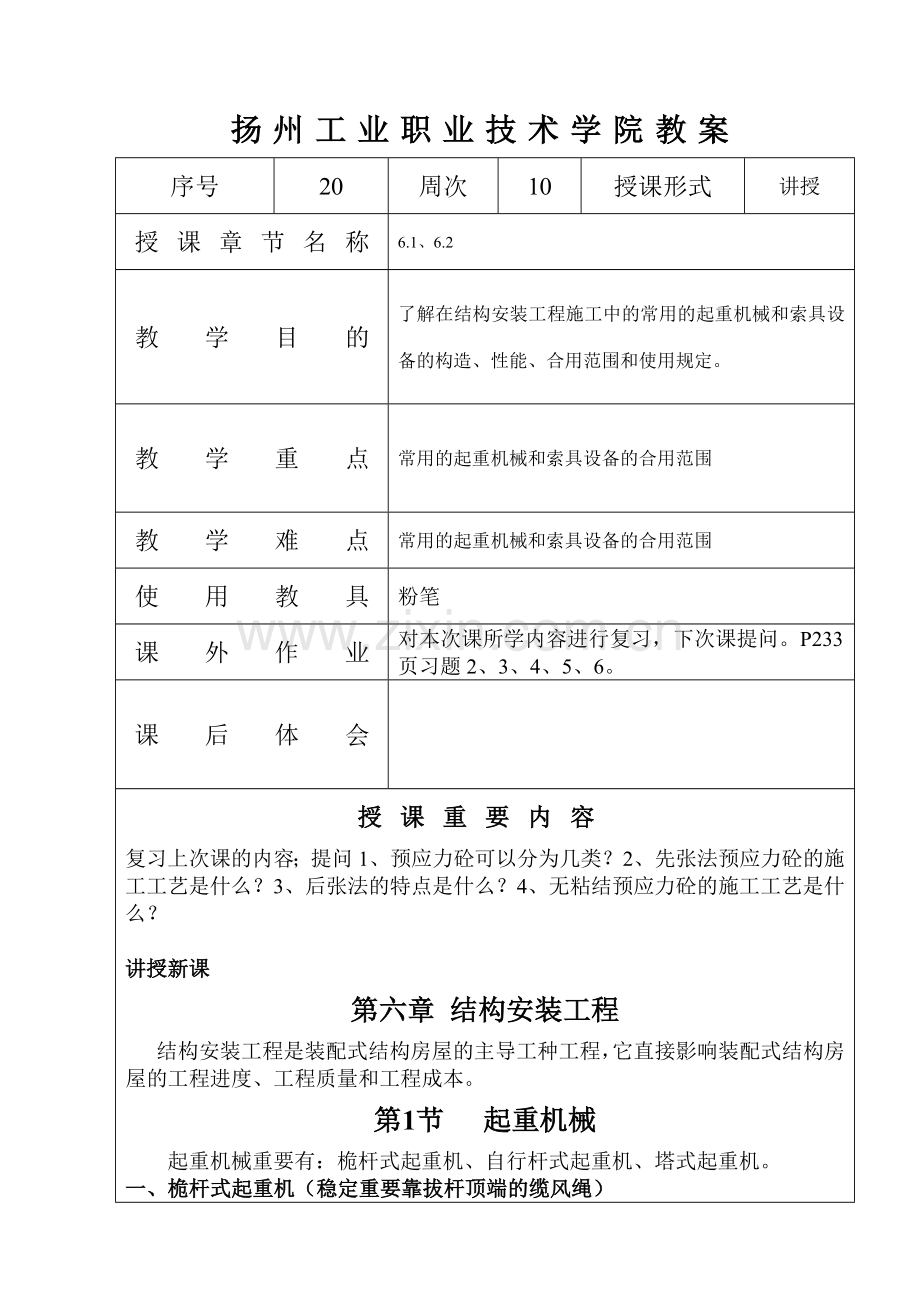

扬州工业职业技术学院教案
序号
20
周次
10
授课形式
讲授
授课章节名称
6.1、6.2
教学目的
了解在结构安装工程施工中的常用的起重机械和索具设备的构造、性能、合用范围和使用规定。
教学重点
常用的起重机械和索具设备的合用范围
教学难点
常用的起重机械和索具设备的合用范围
使用教具
粉笔
课外作业
对本次课所学内容进行复习，下次课提问。P233页习题2、3、4、5、6。
课后体会

授课重要内容
复习上次课的内容；提问1、预应力砼可以分为几类？2、先张法预应力砼的施工工艺是什么？3、后张法的特点是什么？4、无粘结预应力砼的施工工艺是什么？

讲授新课
第六章 结构安装工程
结构安装工程是装配式结构房屋的主导工种工程，它直接影响装配式结构房屋的工程进度、工程质量和工程成本。
第1节 起重机械
起重机械重要有：桅杆式起重机、自行杆式起重机、塔式起重机。
一、桅杆式起重机（稳定重要靠拔杆顶端的缆风绳）
特点：制作简朴，装拆方便，能在比较狭窄的现场使用；起重量较大，可达1000kN；无电源时可用人工绞盘；能安装其它起重机械不能安装的特殊工程和重大工程。但是它的服务半径小，移动困难，需要设立较多缆风绳，施工速度慢。
使用范围：安装工程量比较集中的工程。
桅杆式起重机分为：独脚拔杆、人字拔杆、悬臂拔杆、牵缆式桅杆起重机。
人字拔杆合用于：吊装柱子等重型构件。
悬臂拔杆合用于：吊装屋面板、檩条等轻型构件。
牵缆式桅杆起重机合用于：构件比较多且集中的建筑安装工程。
二、自行杆式起重机
自行杆式起重机分为：履带式起重机、汽车式起重机、轮胎式起重机。
（一）、履带式起重机
1、特点：操纵灵活，自身能回转3600。，在平坦坚实的地面上能负荷行驶。由于履带的作用，可在松软、泥拧的地面上作业，且可以在崎坦不平的场地行驶。履带式起重机的缺陷是稳定性较差，不应超负荷吊装，行驶速度慢且履带易损坏路面，因而，转移时多用平板拖车装运。
履带式起重机的型号见P193。
2、履带式起重机重要技术性能涉及三个参数：起重量、起重高度、起重半径。
具体定义见P194，这三个参数之间存在互相制约的关系。
3、履带式起重机的稳定性验算
履带式起重机超载吊装时或因施工需要而接长起重壁时，为保证在吊装中不发生倾覆事故，必须进行稳定性验算。
（1） 稳定性验算
受力分析：自重、外荷载（1、考虑吊装荷载及附加荷载（风载、刹车惯性荷载等）；2、只考虑吊装荷载。）
倾覆中心：履带中心点
具体公式见P196。
验算时，如稳定安全系数K不满足规定，可以采用增长平衡重量、在起重臂顶端设立缆风绳等技术措施，但均应经计算拟定，并在正式使用前进行试吊。
（2） 起重臂接长的计算
按照接长前后力矩相等的原则进行计算。
（二）、汽车式起重机（起重机安装在汽车底盘上）
特点：行驶速度快、移动迅速、对路面破坏小，合用流动性大、经常变换地点的作业。这种起重机不能负载行驶，在进行构件安装作业时稳定性较差，由于机身长，行驶时转弯半径较大。
（三）、轮胎式起重机（安装在加重轮胎和轮轴组成的特制底盘上）
与汽车式起重机相比其重要特点是：稳定性较好，车身短，转弯半径小，可在3600范围内进行作业。但行驶时对路面规定较高，行驶速度比汽车式慢，不宜在泥泞的路面上作业。
三、塔式起重机
塔式起重机是一种塔身直立、起重臂旋转的起重机。
（一）塔式起重机分类P198
（二）常用塔式起重机的型号和性能
1、轨道式起重机
（1）QT1—2塔式起重机（轻型塔身回转式）：合用于五层以下建筑结构安装和预制构件厂的装卸作业。
（2）QT1—6塔式起重机（中型塔顶回转式）：合用于一般工业与民用建筑的安装和材料仓库的装卸作业。
（3）QT—60/80塔式起重机（中型塔顶回转式）：合用于层数较多的装配式工业与民用建筑结构的安装。
2、爬升式塔式起重机
爬升式塔式起重机是一种安装在建筑物内部（电梯井或特设的开间）的结构上，借助套架托梁和爬升系统自己爬升的起重机。
特点：机身体积小，重量轻，安装方便，不占用建筑物外围空间，特别合用于施工现场狭窄的高层建筑结构安装。但采用这种起重机需要一套辅助设备用于起重机的拆卸，会增长建筑物造价。
爬升过程：
（1）收回起重小车到最小幅度2.4m处，下降吊钩，使起重钢丝绳绕过回转支承上支座的导向滑轮，穿过走台上的方洞，用吊钩吊住套架的提环。
（2）放松固定抬价的地脚螺栓，将活动支腿收进套架内，开动提高机构提高套架，并同时开动爬升机构，放松爬升机构的钢丝绳，不使其张紧，提高套架至两层楼高度时，停止提高，摇出套架的活动支腿，用地脚螺栓固定，再松开吊钩。
（3）松开底座的地脚螺栓，收回底座的活动支腿，开动爬升机构将起重机提高至相应的两层楼高度，摇出底座的活动支腿并用地脚螺栓固定。
3、附着式塔式起重机
附着式塔式起重机是固定在建筑物近旁砼基础上的起重机。
合用于：一般高层建筑施工
QT4—10型附着式塔式起重机的顶升过程：
（1）将标准节吊到摆渡小车上，松开过渡节与塔身标准节相连的螺栓。
（2）开动液压千斤顶，将塔顶及顶升架顶升到超过一个标准节的高度，然后用定位销将顶升套架固定。
（3）液压千斤顶回缩，形成引进空间，然后将装有标准节的摆渡小车拉进引进空间内。
（4）运用液压千斤顶稍微提起标准节，退出摆渡小车，接着将标准节放在下面的塔身上，并用螺栓加以联结。
（5）拔出定位销，下降过渡节，使之与新的标准节联成整体。
第2节 索具设备
结构安装工程要使用许多辅助设备，如卷扬机、滑轮组、钢丝绳、吊具（吊索、卡环、横吊梁）等。
一、卷扬机
电动卷扬机有快速和慢速两种。快速电动卷扬机（JJK）重要用于垂直、水平运送及打桩作业；慢速卷扬机（JJM）重要用于结构安装、钢筋冷拉和预应力钢筋张拉。
卷扬机在使用时必须做可靠的锚固，以防止在工作时产生滑移和倾覆。有四种锚固方法：螺栓固定法、横木固定法、立桩固定法、压重固定法。
二、滑轮组
滑轮组的名称由组成滑轮组的定滑轮数和动滑轮数来表达：由五个定滑轮和四个动滑轮组成的滑轮组称为“五、四”滑轮组。
滑轮组绳索的跑头拉力：F＝kQ（见P205页）

三、钢丝绳
建筑工程常用钢丝绳有：
6X19＋1即6股钢丝绳、每股19根钢丝、再加一根线芯，这种钢丝绳粗、硬而耐磨，一般用做缆风绳。
6X37＋1这种钢丝绳比较柔软，一般用于穿滑轮组和作吊索。
6X61＋1这种钢丝绳质地软，一般用于重型起重机械。
钢丝绳拉力计算和钢丝绳选择：
（见P206、208页）
四、吊具
吊具重要涉及吊索、卡环和横吊梁。
1、吊索又称千斤绳，重要用于绑扎和起吊构件，分为环状吊索和开式吊索。
2、卡环又称卸甲，重要用于吊索之间或吊索与吊环的连接，分为螺栓式卡环和活络式卡环。
3、横吊梁又称铁扁担，形式：钢板横吊梁、钢管横吊梁。采用直吊法吊装柱可用钢板横吊梁，使柱保持垂直；吊装屋架时，常用钢管横吊梁，以减少索具高度。
