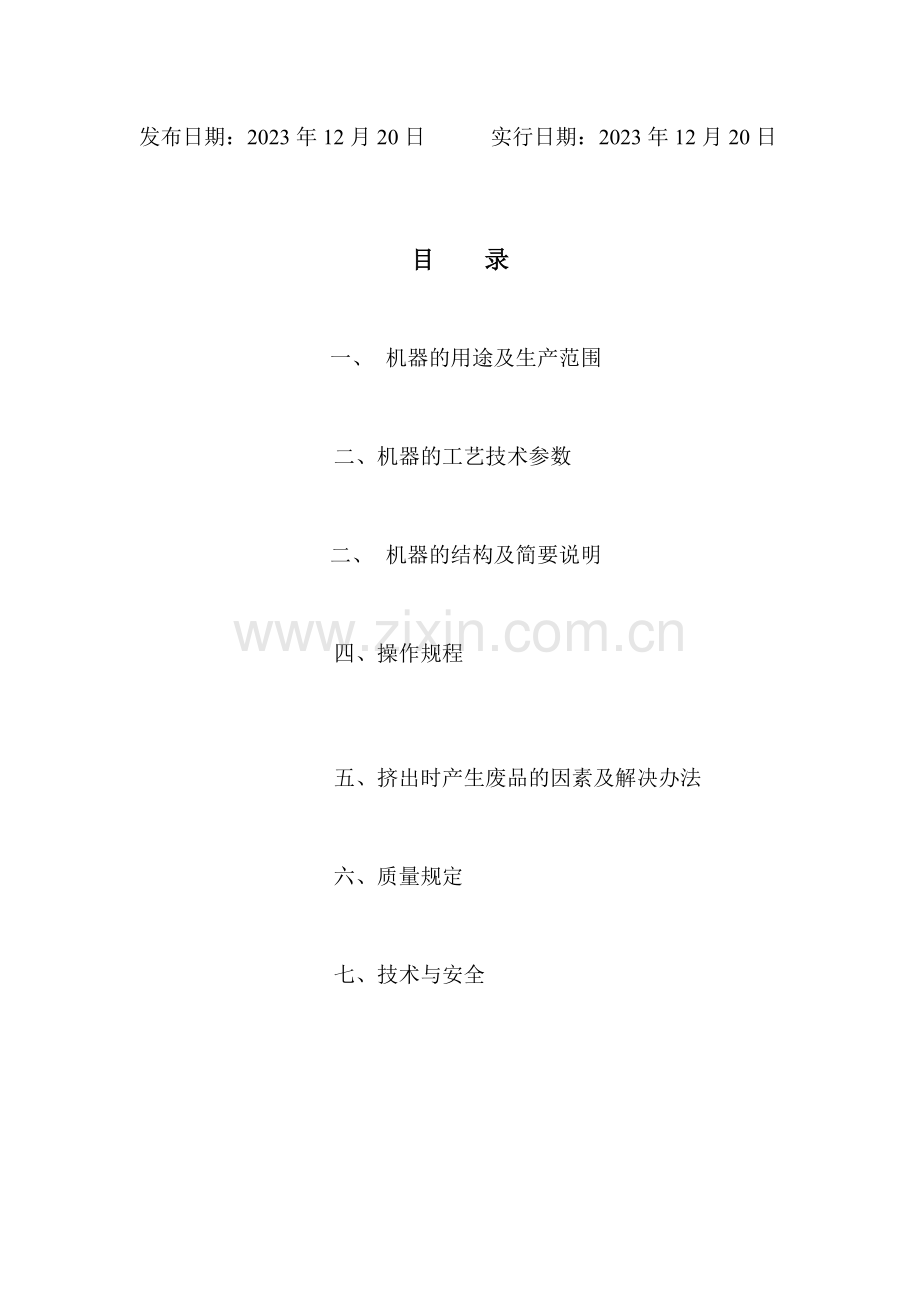

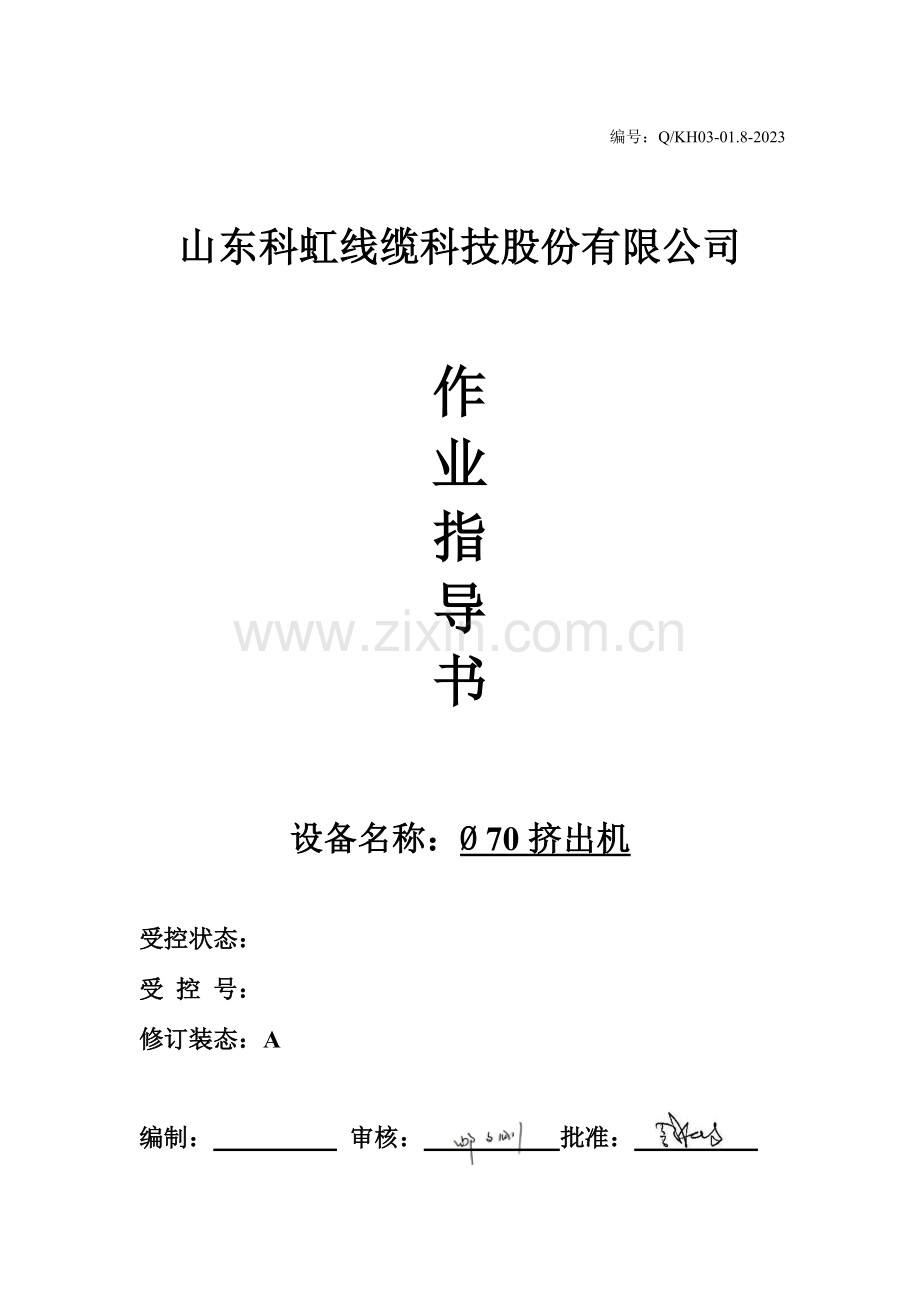

编号：Q/KH03-01.8-2023山东科虹线缆科技股份有限公司作业指导书设备名称： 70挤出机 受控状态：受 控 号：修订装态：A编制： 审核： 批准： 发布日期：2023年12月20日 实行日期：2023年12月20日目 录一、 机器的用途及生产范围二、机器的工艺技术参数二、 机器的结构及简要说明四、操作规程 五、挤出时产生废品的因素及解决办法六、质量规定七、技术与安全 一、机器的用途及生产范围将聚氯乙烯及其它热塑性塑料，采用热挤法，挤包在导电和绝缘线芯上。其生产范围应符合下表：70塑料挤出机：项目单位数据导电线芯截面mm210400绝缘护套后外径mm绝缘631护套631二、机器的工艺技术参数70塑料挤出机序号单位名称单位数据1主机螺杆直径mm70长径比L/D25:1压缩比螺杆转数转/分20125电动机功率千瓦22电动机转数转/分47014102牵引电动机功率千瓦4电动机转数转/分1201400牵引速度米/分3收线电动机功率千瓦力矩4电动机转数转/分升降电动机功率千瓦1.1升降电动机转数转/分收线轴侧板直径mm12504冷却冷却水槽长度米8三、机器的结构及简要说明本设备为联合机组，由下列部分组成：1、主机：机头、机筒、螺杆、加料斗、减速箱、电动机及电加热等组成。其工作原理是，由机筒外壁装有热电偶式毫伏计控温的电加热装置产生热量，使机筒受热。将颗粒状的塑料由加料斗通过下料口进入机筒，由电动机带动螺杆旋转的推动下，将固态物料转化为熔融料。并混合均匀一致，使熔融料通过机头模具连续挤出成型。2、牵引：由牵引轮、无级变速电动机、减速箱等。将从挤塑机头中挤出的物料均匀、连续、稳定地挤包在导电线芯心。在一定的范围内可以调节电线外形尺寸。3、收线：由排线器、电动机收线轴及升、降电动机组成。将成品电线整齐均匀地收在轴上。4、电气控制柜：由整机电源开关、主机电动机开关、牵引收线电动机开关及牵引头升、降速开关自动控温表等，是整机的枢纽部位。5、放线架：由螺旋丝杠升降线轴组成，线轴由两个活顶尖支撑，其中一个装有磨擦轮以控制放线涨力。6、直线架：隔离剂箱：直线架由导轮及支撑架组成用以固定导线方向。隔离剂箱偏芯轮电机，生产电线护层时在箱内装有滑石粉，开动电机当绝缘线芯通过时表面粘附滑石粉以防绝缘与护层粘连。7、冷却：由上下水道组成。上水装有水门控制水流量，其作用是使制品冷却，防止变形。8、计米器：用以计算电线的长度。 9、火花实验机：由变压器、调压表、各种指示灯等组成，其作用对电线进行高电压实验，使电线绝缘表面每一点经受电压实验时间不少于0.2秒，保证制品安全使用。四、操作规程(1)开车前的准备工作1、检查设备：检查设备和各转动部位完好情况，并对各润滑部位加油首班开车须注意作业计划和上班次留言记录，检查工卡量具是否齐全。2、加温：先合上设备电源总闸，搬动控温开关至自动部位，并将控温表调到工作温度（首班开车须高于工作温度510，并恒温2030分钟）工作温度见下表。70挤出机温度范围塑料种类温 度 一区二区三区四区眼模机头J-70140101451014510150101601016510H-70140101451014510150101601016510XLPE180101901020010210102101022010低烟无卤1101011510120101251013510130103、配模：按作业计划及工艺规定选好模具，装上机头（模具应自检）并加热。4、备料：按作计划备好导体及塑料、线芯，并进行自检，栓好引线。5、检查千分尺是否在“零”位。如不在“零”而相差一丝以内者，需用软棉物或软纸擦净，测量接触平面后再检查“零”位，如相差较多需调整尺子“零”位或送专人修理。6、 查各部温度是否满足工艺品规定。7、挤料：按作业计划在加料斗中加入所需塑料。取下机头，按动螺杆电机开关，使塑料通过机筒并呈塑化均匀有光的条状。上机头：将机身法兰盘部位的残料清理干净，按螺杆推动方向依次放入过滤网二层（80目、40目）和过滤板（过滤网可根据塑料情况适当增长或减少，但必须经有关人员批准），最后将机头装在法兰盘上。并将其前后保持水平。8、校正模具：先将机头温度繁荣昌升到工作温度。开车检查塑化情况，并校正挤料偏正。9、生产开始：取小样导体，再次校正模具。在上述工作完毕后，清理模芯中一残料，穿好导体（线芯）开车挤料至表面塑化符合工艺规定，即可开车生产。10、待生产开始后，打开火花实验机，对电线进行实验。11、将计米器各位数字调到“零”位，对所生产电线进行长度计量。并注意计米器的灵敏度。（2）正常生产中应注意的几个广方面。1、正常生产开始后，在电线的一端头截取小样成品进行鉴定，经检查合格后，方能继续生产，否则应停车检查，调试到符合标准为止。2、经常检查电线表面质量，发生下列情况为不合格品：严重糊料、塑化不均、麻皮、划伤、外径超差、粗细不均、电线绝缘偏芯超差等，经常测量电线外径。3、经常检查收放涨力要随时调整且应注意大小，轴芯的涨力，防止电线拉细。4、注意成品线与冷却水的接触面积，以便制品能充足冷却，防止变形。5、换轴时要检查电线是否符合工艺规定，经检查合后，巡检员要在注有规格、型号、日期、操作人代号的标签上盖章，方可转间。6、 查电线绝缘是否偏芯时，须事先关闭火花实验电压避免发生触电事故。7、应经常注意设备各转动部位的运转情况及加热系统的有效控制。并注意各种指示表，指示灯的指示情况。如发生问题及时请有关人员修理，以免发生事故。五、挤出时产生废品的因素及解决办法见表：序号废品类型防止及解决方法1电线表面严重糊料、麻皮、塑化不均1、 检查控温表、点、机头电加热是否有效2、 及时清理机头3、 检查塑料是否受潮或有水2电线表面严重、杂质划伤、油污1、 严格按工艺规定安放过滤网。2、 及时清理机头3、 根据废品现象调整其它部位。3电线表面有气泡1、 导电线芯表面严禁与水和油污接触。2、 发生后及时更换或病理干净。4电线绝缘或护套偏芯超差1、 对的校正模具，紧固螺栓。2、 定期检查模具的损坏限度，如损坏应及时更换。5成品电线严重粗细不均、竹节1、 检查收放线涨力和牵引转动部位有无障碍。2、 导电线芯是否受潮有水。3、 模具是否合适。6成品电线绝缘和护套不符合聚氯乙烯塑料物理机械性能标准规定1、 检查塑料质量情况及挤出浓度是否合理。2、 按工艺规定对导电线芯进行予热。（5）生产结束：1、卸机头，停止生产后，先将模芯卸下（注意不要损坏），然后卸下模套清理干净与模芯一起送专人保管。2、清螺杆：将机筒内塑料所有挤完，打出螺杆清理干净（切勿用粗纱布擦试）。然后将螺杆大部分退进机筒，外露一小部分，清理工作场地，锁好工具。3、按规定填写各种原始记录及作业计划。六、质量规定本工序使用的半成品必须附有工序流程卡并且必须通过工序检查。绝缘材料应采用70级聚氯乙烯电缆料，其重要性能符合国家标准GB8815-88中绝缘级之规定。各规格绝缘厚度符合工艺卡片之规定，任一横截面绝缘厚度的平均值不小于标准值，最薄处不得低于标称的90%-0.1mm。绝缘线芯可以分色，也可以采用印字区分，采用印字，其优先选用的颜色为黑色。分色的绝缘线芯色泽应纯正，不得有杂色。绝缘层塑化应良好，不得有颗粒和粗糙现象，横截面不得有目力可见的气孔。绝缘线芯收线张力应均匀一致，排线应整齐、紧密，不得交叉压线，收绕不得过满，最外层距侧板边沿不得小于100mm。长度计量应准确，协调上下工序准确分色（打号）配组。七、技术与安全：1、开车时应有开车信号，避免发生事故。2、设备电器的防护装置必须齐全，牢固有效。3、在生产过程中，因故停车须注意挤塑机、机身、机头温度下降情况；如温度低于工艺规定15时需清理机头更换过滤网并察看挤塑机，待温度恢复到工艺规定期再行生产。虽停车但加热系统的正常工作停车时间超过20分钟。也需按上述规定进行。4、加料斗、下料口要盖好，防止外来物进入。5、对电线进行火花实验前，须对之进行灵敏有效实验，用被测电线一头剥去绝缘放进实验机里，打开实验机时是否有击穿信号（电线另一头须有效接地）。
