公路边沟尺寸计算.xls

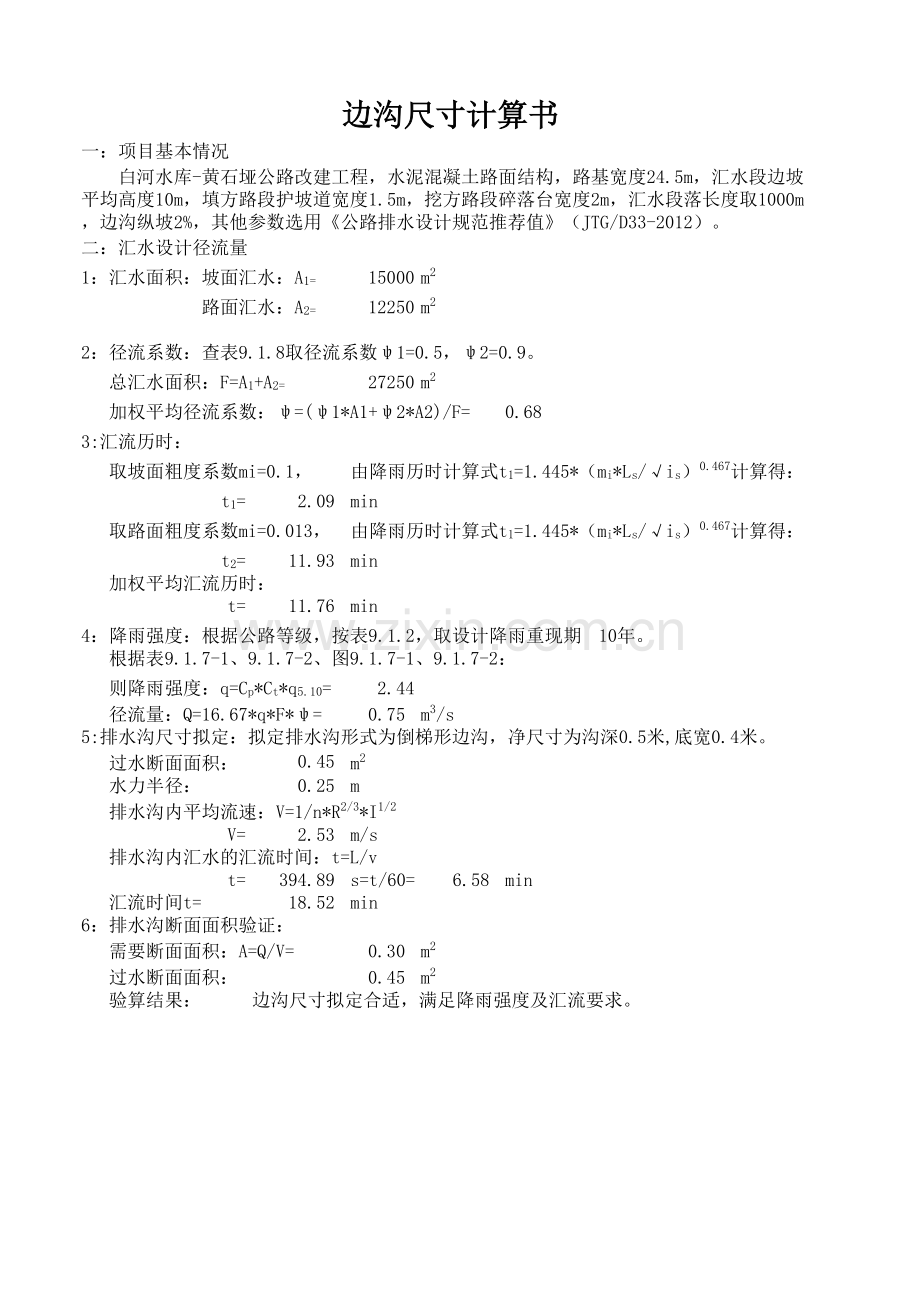

边边沟沟尺尺寸寸计计算算书书一：项目基本情况 白河水库-黄石垭公路改建工程，水泥混凝土路面结构，路基宽度24.5m，汇水段边坡平均高度10m，填方路段护坡道宽度1.5m，挖方路段碎落台宽度2m，汇水段落长度取1000m，边沟纵坡2%，其他参数选用公路排水设计规范推荐值（JTG/D33-2012）。二：汇水设计径流量1：汇水面积：坡面汇水：A1=15000 m2 路面汇水：A2=12250 m22：径流系数：查表9.1.8取径流系数1=0.5，2=0.9。总汇水面积：F=A1+A2=27250 m2 加权平均径流系数：=(1*A1+2*A2)/F=0.683:汇流历时：取坡面粗度系数mi=0.1，由降雨历时计算式t1=1.445*（mi*Ls/is）0.467计算得：t1=2.09min 取路面粗度系数mi=0.013，由降雨历时计算式t1=1.445*（mi*Ls/is）0.467计算得：t2=11.93min 加权平均汇流历时：t=11.76min4：降雨强度：根据公路等级，按表9.1.2，取设计降雨重现期10年。根据表9.1.7-1、9.1.7-2、图9.1.7-1、9.1.7-2：则降雨强度：q=Cp*Ct*q5.10=2.44 径流量：Q=16.67*q*F*=0.75m3/s5:排水沟尺寸拟定：拟定排水沟形式为倒梯形边沟，净尺寸为沟深0.5米,底宽0.4米。过水断面面积：0.45m2 水力半径：0.25m 排水沟内平均流速：V=1/n*R2/3*I1/2V=2.53m/s 排水沟内汇水的汇流时间：t=L/vt=394.89s=t/60=6.58min 汇流时间t=18.52min6：排水沟断面面积验证：需要断面面积：A=Q/V=0.30m2 过水断面面积：0.45m2 验算结果：边沟尺寸拟定合适，满足降雨强度及汇流要求。
