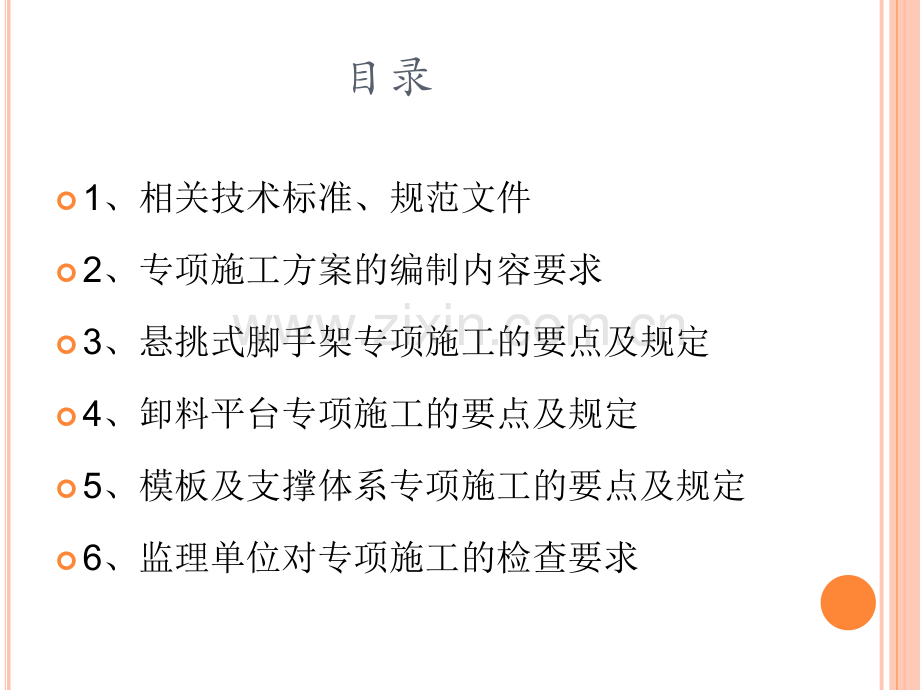

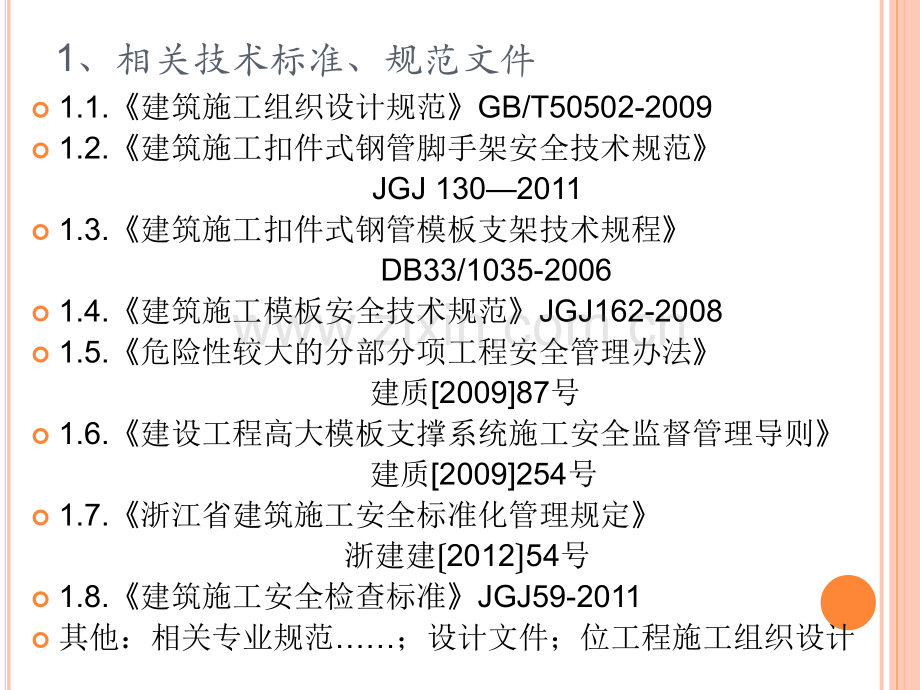

目录1、相关技术标准、规范文件2、专项施工方案的编制内容要求3、悬挑式脚手架专项施工的要点及规定4、卸料平台专项施工的要点及规定5、模板及支撑体系专项施工的要点及规定6、监理单位对专项施工的检查要求1、相关技术标准、规范文件1.1.建筑施工组织设计规范GB/T50502-20091.2.建筑施工扣件式钢管脚手架安全技术规范JGJ13020111.3.建筑施工扣件式钢管模板支架技术规程DB33/1035-20061.4.建筑施工模板安全技术规范JGJ162-20081.5.危险性较大的分部分项工程安全管理办法建质200987号1.6.建设工程高大模板支撑系统施工安全监督管理导则建质2009254号1.7.浙江省建筑施工安全标准化管理规定浙建建201254号1.8.建筑施工安全检查标准JGJ59-2011其他：相关专业规范；设计文件；位工程施工组织设计2、专项施工方案的编制内容要求2.1.建筑施工组织设计规范GB/T50502-2009对施工方案内容的要求各种规范、规程、标准、文件对施工方案的内容，均有一定的要求，编排顺序、方案重点各有侧重，但主要要点、控制目标大致类同。建筑施工组织设计规范对施工方案内容的要求建筑施工组织设计规范建筑施工组织设计规范建筑施工组织设计规范建筑施工组织设计规范对施工方案内容的要求对施工方案内容的要求对施工方案内容的要求对施工方案内容的要求建筑施工组织设计规范对施工方案内容的要求建筑施工组织设计规范对施工方案内容的要求建筑施工组织设计规范对施工方案内容的要求2、专项施工方案的编制内容要求2.2.建筑施工扣件式钢管脚手架安全技术规范JGJ1302011对施工方案内容的要求：1.0.3 扣件式钢管脚手架施工前，应按本规范的规定扣件式钢管脚手架施工前，应按本规范的规定对其结构构件与立杆地基承载力进行设计计算对其结构构件与立杆地基承载力进行设计计算，并并应应编制专项施工方案编制专项施工方案。2、专项施工方案的编制内容要求2.3.建筑施工扣件式钢管模板支架技术规程DB331035-2006对施工方案内容的要求：2、专项施工方案的编制内容要求2.4.建筑施工模板安全技术规范JGJ162-2008对施工方案内容的要求：2、专项施工方案的编制内容要求2.5.危险性较大的分部分项工程安全管理办法建质200987号，对施工方案内容的要求：第七条专项方案编制应当包括以下内容：（一）工程概况：危险性较大的分部分项工程概况、施工平面布置、施工要求和技术保证条件。（二）编制依据：相关法律、法规、规范性文件、标准、规范及图纸（国标图集）、施工组织设计等。（三）施工计划：包括施工进度计划、材料与设备计划。（四）施工工艺技术：技术参数、工艺流程、施工方法、检查验收等。（五）施工安全保证措施：组织保障、技术措施、应急预案、监测监控等。（六）劳动力计划：专职安全生产管理人员、特种作业人员等。（七）计算书及相关图纸。2、专项施工方案的编制内容要求2.6.建设工程高大模板支撑系统施工安全监督管理导则建质2009254号，对施工方案内容的要求：2.1.2 专项施工方案应当包括以下内容：（一）编制说明及依据：相关法律、法规、规范性文件、标准、规范及图纸（国标图集）、施工组织设计等。（二）工程概况：高大模板工程特点、施工平面及立面布置、施工要求和技术保证条件，具体明确支模区域、支模标高、高度、支模范围内的梁截面尺寸、跨度、板厚、支撑的地基情况等。（三）施工计划：施工进度计划、材料与设备计划等。（四）施工工艺技术：高大模板支撑系统的基础处理、主要搭设方法、工艺要求、材料的力学性能指标、构造设置以及检查、验收要求等。2、专项施工方案的编制内容要求2.1.2 专项施工方案应当包括以下内容：（五）施工安全保证措施：模板支撑体系搭设及混凝土浇筑区域管理人员组织机构、施工技术措施、模板安装和拆除的安全技术措施、施工应急救援预案，模板支撑系统在搭设、钢筋安装、混凝土浇捣过程中及混凝土终凝前后模板支撑体系位移的监测监控措施等。（六）劳动力计划：包括专职安全生产管理人员、特种作业人员的配置等。（七）计算书及相关图纸：验算项目及计算内容包括模板、模板支撑系统的主要结构强度和截面特征及各项荷载设计值及荷载组合，梁、板模板支撑系统的强度和刚度计算，梁板下立杆稳定性计算，立杆基础承载力验算，支撑系统支撑层承载力验算，转换层下支撑层承载力验算等。每项计算列出计算简图和截面构造大样图，注明材料尺寸、规格、纵横支撑间距。附图包括支模区域立杆、纵横水平杆平面布置图，支撑系统立面图、剖面图，水平剪刀撑布置平面图及竖向剪刀撑布置投影图，梁板支模大样图，支撑体系监测平面布置图及连墙件布设位置及节点大样图等。2、专项施工方案的编制内容要求2.7.浙江省建筑施工安全标准化管理规定浙建建201254号，对施工方案内容的要求：2.3 安全施工组织设计2.3.1建筑施工企业(工程项目部)在编制施工组织设计(施工方案)时，必须根据工程项目特点和施工现场实际，制定相应切实可行的安全技术措施和方案。2.3.2建筑施工企业应严格按照住建部危险性较大的分部分项工程安全管理办法的要求，在危险性较大的分部分项工程施工前，单独编制安全专项施工方案。对于超过一定规模危险性较大的分部分项工程，施工单位应当组织专家对安全专项施工方案进行论证。2.2.3危险性较大的分部分项工程安全专项施工方案包括以下内容：工程概况、编制依据、施工计划、施工工艺技术、施工安全保证措施、劳动力计划、计算书及相关图纸等。2、专项施工方案的编制内容要求2.8.浙江省建筑施工安全标准化管理规定浙建建201254号，对施工对施工脚手架方案内容的要求：脚手架方案内容的要求：4.2 施工方案施工方案4.2.1施工单位应在脚手架施工前编制脚手架施工专项方案，专项方案应有针对性，能有效地指导施工，明确安全技术措施。其主要内容应包括：1、工程概况：工程项目的规模、相关单位的名称情况、计划开竣工日期等。2、编制依据：相关法律、法规、规范性文件、标准、规范及图纸（国标图集）、施工组织设计等。3、计算书及相关图纸：应有设计计算书及卸荷方法详图，绘制架体与建筑物拉结详图、现场杆件立面、平面布置图，及剖面图、节点详图，并说明脚手架基础做法。4、施工计划：包括施工进度计划、材料与设备计划。5、施工工艺技术：技术参数、工艺流程、施工方法、检查验收等。6、施工安全保证措施：组织保障、技术措施、应急预案、监测监控等。7、劳动力计划：专职安全生产管理人员、特种作业人员等。4.2.2悬挑式脚手架专项施工方案悬挑式脚手架专项施工方案中应对挑梁、钢索、吊环、压环、预埋件、焊缝及建筑结构的承载能力进行计算。悬挑梁应作为悬臂结构计算，不得考虑钢丝绳对悬臂结构的受力。同时应考虑压环破坏时钢丝绳作为受力构件进行验算。2、专项施工方案的编制内容要求2.8.浙江省建筑施工安全标准化管理规定浙建建201254号，对施工卸料平台卸料平台方案内容的要求：4 脚手架脚手架 4.8 卸料平台卸料平台4.8.1卸料平台应符合下列规定：1、卸料平台应进行设计计算并编制专项施工方案。对模板工程模板工程方案内容的要求：6.1.1工程施工前应编制专项施工方案，经施工总承包单位、监理单位审核批准后方可实施。对于超过一定规模的危险性较大的模板工程（包括支撑体系），应按有关规定进行专家论证。6.1.2模板工程专项施工方案应根据国家有关规范标准及工程结构形式、荷载大小、地基土类别、施工设备和材料等条件进行编制，其主要内容应包括该工程模板及支撑体系的总体情况、结构计算、特殊部位的质量安全要求、装拆施工安全技术措施、混凝土浇筑施工技术要求和施工图。综上所述，悬挑式脚手架、卸料平台、模板及支撑体系等涉及施工安全的专项工程，必须在施工前按照相应规范标准及管理文件规定，编制专项施工方案；专项施工方案的内容必须符合相关规定。3、悬挑式脚手架专项施工的要点及规定3.1.悬挑式脚手架专项施工方案主要内容；3.2.建筑施工扣件式钢管脚手架安全技术规范JGJ1302011对悬挑式脚手架的要求；3.3.浙建建201254号对悬挑式脚手架的要求；3.4.建筑施工安全检查标准JGJ59-2011对悬挑式脚手架的要求3、悬挑式脚手架专项施工的要点及规定3.1.悬挑式脚手架专项施工方案主要内容，应包括：1、工程概况：工程项目的规模、相关单位的名称情况、计划开竣工日期,搭设条件及周边环境，使用要求（围护、承重、最大使用荷载、离墙间距等），搭设范围（规模）(架体高度20m及以上的悬挑式脚手需专家论证架）、挑梁设置部位建筑标高等。2、编制依据：相关法律、法规、规范性文件、标准、规范及图纸（国标图集）、施工组织设计等。3、计算书及相关图纸：应有架体、挑梁、钢索、吊环、压环、预埋件、焊缝及建筑结构的承载能力的设计计算书及卸荷方法详图，绘制架体与建筑物拉结详图、现场杆件立面、平面布置图，及剖面图、节点详图，并说明挑梁、钢索、吊环、压环、预埋件、焊缝的设计要求。4、施工计划：包括施工进度计划、材料与设备计划。5、施工工艺技术：技术参数、工艺流程、施工方法、检查验收等。6、施工安全保证措施：组织保障、技术措施、应急预案、监测监控等。7、劳动力计划：专职安全生产管理人员、特种作业人员等。3、悬挑式脚手架专项施工的要点及规定6.10型钢悬挑脚手架6.10.1一次悬挑脚手架高度不宜超过20m。6.10.2型钢悬挑梁宜采用双轴对称截面的型钢。悬挑钢梁型号及锚固件应按设计确定,钢梁截面高度不应小于160mm。悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。锚固型钢悬挑梁的U形钢筋拉环或锚固螺栓直径不宜小于16mm(图6.10.2)。6.10.3用于锚固的U形钢筋拉环或螺栓应采用冷弯成型。U形钢筋拉环、锚固螺栓与型钢间隙应用钢楔或硬木楔楔紧。6.10.4每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结:钢丝绳、钢拉杆不参与悬挑钢梁受力计算;钢丝绳与建筑结构拉结的吊环应使用HPB235级钢筋,其直径不宜小于20mm,吊环预埋锚固长度应符合现行国家标准混凝土结内设计规范GB50010中钢筋锚固的规定(图6.10.2)。3.2.建筑施工扣件式钢管脚手架安全技术规范JGJ1302011对悬挑式脚手架的要求；3、悬挑式脚手架专项施工的要点及规定6.10型钢悬挑脚手架6.10.5悬挑钢梁悬挑长度应按设计确定,固定段长度不应小于悬挑段长度的1.25倍。型钢悬挑梁固定端应采用2个(对)及以上U形钢筋拉环或锚固螺栓与建筑结构梁板固定,U形钢筋拉环或锚固螺栓应预埋至混凝土梁、板底层钢筋位置,并应与混疑土梁、板底层钢筋焊接或绑扎牢固,其锚固长度应符合现行国家标准混凝土结构设计规范GB50010中钢筋锚固的规定（图6.10.5-1、图6.10.5.2、图6.10.5-3)。3.2.建筑施工扣件式钢管脚手架安全技术规范JGJ1302011对悬挑式脚手架的要求；3、悬挑式脚手架专项施工的要点及规定6.10.6当型钢悬挑梁与建筑结构采用螺栓钢压板连接固定时,钢压板尺寸不应小于100mm10mm(宽厚);当采用螺栓角钢压板连接时,角钢的规格不应小于63mm63mm6mm。6.10.7型钢悬挑梁悬挑端应设置能使脚手架立杆与钢梁可靠固定的定位点,定位点离悬挑梁端部不应小于100mm。3.2.建筑施工扣件式钢管脚手架安全技术规范JGJ1302011对悬挑式脚手架的要求；3、悬挑式脚手架专项施工的要点及规定6.10.8锚固位置设置在楼板上时,楼板的厚度不宜小于120mm。如果楼板的厚度小于120mm应采取加固措施。6.10.9悬挑梁间距应按悬挑架架体立杆纵距设置,每一纵距设置一根。6.10.10悬挑架的外立面剪刀撑应自下而上连续设置。剪刀撑设置应符合本规范第6.6.2条的规定,横向斜撑设置应符合规范第6.6.5条的规定。（6.6.5 开口型双排脚手架的两端均必须设置横向斜撑。开口型双排脚手架的两端均必须设置横向斜撑。）6.10.11连墙件设置应符合本规范第6.4节的规定。6.10.12锚固型钢的主体结构混凝土强度等级不得低于C20。3.2.建筑施工扣件式钢管脚手架安全技术规范JGJ1302011对悬挑式脚手架的要求；6.6.2单、双排脚手架剪刀撑的设置应符合下列规定:1每道剪刀撑跨越立杆的根数应按表6.6.2的规定确定。每道剪刀撑宽度不应小于4跨,且不应小于6m,斜杆与地面的倾角应在4560之间;2剪刀撑斜杆的接长应采用搭接或对接,搭接应符合本规范第6.3.6条第2款的规定;3剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上,旋转扣件中心线至主节点的距离不应大于150mm。3.2.建筑施工扣件式钢管脚手架安全技术规范JGJ1302011对悬挑式脚手架的要求；6.4连墙件6.4.1脚手架连墙件设置的位置、数量应按专项施工方案确定。6.4.2脚手架连墙件数量的设置除应满足本规范的计算要求外还应符合表6.4.2的规定。3.2.建筑施工扣件式钢管脚手架安全技术规范JGJ1302011对悬挑式脚手架的要求；6.4连墙件6.4.3连墙件的布置应符合下列规定:1应靠近主节点设置,偏离主节点的距离不应大于300mm;2应从底层第一步纵向水平杆处开始设置,当该处设置有困难时,应采用其他可靠措施固定;3应优先采用菱形布置,或采用方形、矩形布置。6.4.4 开口型脚手架的两端必须设置连墙件开口型脚手架的两端必须设置连墙件,连墙件的垂直间距不应大连墙件的垂直间距不应大于建筑物的层高于建筑物的层高,并且不应大于并且不应大于4m。6.4.5连墙件中的连墙杆应呈水平设置,当不能水平设置时,应向脚手架一端下斜连接。6.4.6连墙件必须采用可承受拉力和压力的构造。对高度24m以上的双排脚手架,应采用刚性连墙件与建筑物连接。6.4.7当脚手架下部暂不能设连墙件时应采取防倾覆措施。当搭设抛撑时,抛撑应采用通长杆件,并用旋转扣件固定在脚手架上，与地面的倾角应在4560之间;连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后方可拆除。6.4.8架高超过40m且有风涡流作用时,应采取抗上升翻流作用的连墙措施。3.2.建筑施工扣件式钢管脚手架安全技术规范JGJ1302011对悬挑式脚手架的要求；3、悬挑式脚手架专项施工的要点及规定3.3.浙建建201254号对悬挑式脚手架的要求3.3.1悬挑脚手架选用材料应符合下列要求（4.6.1）：1、悬挑脚手架的悬挑梁宜采用双轴对称截面的型钢，钢梁截面高度不应小于160mm。2、选用的型钢应有产品质量合格证，严禁使用锈蚀或变形严重、有裂缝的型钢。3、拉索式悬挑脚手架所用的钢丝绳出现下列情况之一的不得使用：1）断丝严重、断丝局部聚集、绳股断裂；2）内、外部磨损或腐蚀的；3）绳股挤出、钢丝挤出、扭结、弯折、压扁等变形的；4、螺栓连接件变形、磨损、锈蚀严重和螺栓损坏的，不得使用。5、斜撑式悬挑脚手架的斜撑梁不得锈蚀、变形严重、开裂。6、预埋钢筋扣环和拉环应采用热轧光圆钢筋，直径不小于16mm，具体规格由方案计算确定。7、钢管、扣件、安全网、脚手片等其他材料的材质，按照落地式脚手架的条文规定。3、悬挑式脚手架专项施工的要点及规定3.3.浙建建201254号对悬挑式脚手架的要求3.3.2悬挑梁设置应符合下列基本要求（4.6.2）：1、悬挑梁与建筑结构连接应采用水平形式，固定在建筑梁板混凝土结构上，水平锚固段应大于悬挑段的1.25倍，与建筑物连接可靠。2、悬挑梁和建筑物的固定可采用两道及以上预埋U型圆钢或螺栓扣环，两道预埋的扣环应设置在悬挑梁的端部。预埋U型拉环应使用HPB235级钢筋，其直径不宜小于20mm。（JGJ130,不宜小于16mm）3、采用预埋U型圆钢扣环的，应在悬挑梁调整好位置后用铁楔从两不同方向楔紧，并固定。采用预埋U型螺栓扣环的，应在悬挑梁调整好位置后用铁质压板双螺母固定，螺栓丝口外露不应少于3扣。4、悬挑脚手架的拉索柔性材料仅作安全储备措施，不得作悬挑结构的受力构件。5、拉索的预埋U圆钢拉环宜预埋在建筑物梁底或梁侧。U型圆钢拉环预埋处的混凝土应达到拆模条件时方可悬拉拉索。6、预埋U型圆钢扣环、拉环埋入混凝土的锚固长度不应小于30d，并应焊接或绑扎在主筋上。3、悬挑式脚手架专项施工的要点及规定3.3.浙建建201254号对悬挑式脚手架的要求3.3.3.悬挑脚手架的搭设要求（4.6.3）1、悬挑脚手架每段搭设高度不宜大于18m。（JGJ130,小于）2、悬挑脚手架立杆底部与悬挑型钢连接应有固定措施，防止滑移。3、悬挑架步距不应大于1.8m。立杆纵向间距不应大于1.5m。4、悬挑脚手架的底层和建筑物的间隙必须封闭防护严密，以防坠物。5、与建筑主体结构的连接应采用刚性连墙件。连墙件间距水平方向不应大于6m，垂直方向不应大于4m。6、悬挑脚手架在下列部位应采取加固措施：1）架体立面转角及一字形外架两端处；2）架体与塔吊、电梯、物料提升机、卸料平台等设备需要断开或开口处；3）其它特殊部位。7、悬挑脚手架的其他搭设要求，按照落地式脚手架规定执行。3、悬挑式脚手架专项施工的要点及规定3.4.建筑施工安全检查标准JGJ59-2011对悬挑式脚手架的要求38悬挑式脚手架38.1悬挑式脚手架检查评定应符合现行行业标准建筑施工扣件式钢管脚手架安全技术规范JGJ130、建筑施工门式钢管脚手架安全技术规范JGJ128、建筑施工碗扣式钢管脚手架安全技术规范JGJ166和建筑施工承插型盘扣式钢管支架安全技术规程JGJ231的规定。3.8.2悬挑式脚手架检查评定保证项目应包括:施工方案、悬挑钢梁、架体稳定、脚手板、荷载、交底与验收。一般项目应包括:杆件间距、架体防护、层间防护、构配件材质。3、悬挑式脚手架专项施工的要点及规定3.4.建筑施工安全检查标准JGJ59-2011对悬挑式脚手架的要求3.8.3悬挑式脚手架保证项目的检查评定应符合下列规定:1施工方案1)架体搭设应编制专项施工方案,结构设计应进行计算;2)架体搭设超过规范允许高度,专项施工方案应按规定组织专家论证;3)专项施工方案应按规定进行审核、审批。2悬挑钢梁1)钢梁截面尺寸应经设计计算确定,且截面形式应符合设计和规范要求;2)钢梁锚固端长度不应小于悬挑长度的1.25倍;3)钢梁锚固处结构强度、锚固措施应符合设计和规范要求;4)钢梁外端应设置钢丝绳或钢拉杆与上层建筑结构拉结;5)钢梁间距应按悬挑架体立杆纵距设置。3、悬挑式脚手架专项施工的要点及规定3.4.建筑施工安全检查标准JGJ59-2011对悬挑式脚手架的要求3.8.3悬挑式脚手架保证项目的检查评定应符合下列规定:3架体稳定1)立杆底部应与钢梁连接柱固定;2)承插式立杆接长应采用螺栓或销钉固定;3)纵横向扫地杆的设置应符合规范要求;4)剪刀撑应沿悬挑架体高度连续设置,角度应为4560;5)架体应按规定设置横向斜撑;6)架体应采用刚性连墙件与建筑结构拉结,设置的位置、数量应符合设计和规范要求。4脚手板1)脚手板材质、规格应符合规范要求;2)脚手板铺设应严密、牢固,探出横向水平杆长度不应大于150mm。3、悬挑式脚手架专项施工的要点及规定3.4.建筑施工安全检查标准JGJ59-2011对悬挑式脚手架的要求3.8.3悬挑式脚手架保证项目的检查评定应符合下列规定:5荷载架体上施工荷载应均匀,并不应超过设计和规范要求。6交底与验收1)架体搭设前应进行安全技术交底,并应有文宇记录;2)架体分段搭设、分段使用时,应进行分段验收;3)搭设完毕应办理验收手续,验收应有量化内容并经责任人签字确认。3.4.建筑施工安全检查标准JGJ59-2011对悬挑式脚手架的要求3.8.4悬挑式脚手架一般项目的检查评定应符合下列规定:1杆件间距)立杆纵、横向闸距、纵向水平杆步距应符合设计和规范要求;)作业层应按脚手板铺设的需要增加横向水平杆。2架体防护)作业层应按规范要求没置防护栏杆;)作业层外侧应设置高度不小于180mm的挡脚板;)架体外侧应采用密目式安全网封闭,网间连接应严密。3层间防护)架体作业层脚手板下应采用安全平网兜底,以下每隔10m应采用安全平网封闭;)作业层里排架体与建筑物之间应采用脚手板或安全平网封闭;)架体底层沿建筑结构边缘在悬挑钢梁与悬挑钢梁之间应采取措施封闭;)架体底层应进行封闭。4构配件材质)型钢、钢管、构配件规格材质应符合规范要求;)型钢、钢管弯曲、变形、锈蚀应在规范允许范围内。4、卸料平台专项施工的要点及规定4.1.卸料平台专项施工方案主要内容4.2.浙建建201254号对卸料平台的要求4.3.卸料平台检查验收要求及方法的探讨4、卸料平台专项施工的要点及规定.1.卸料平台专项施工方案主要内容，应包括：1、工程概况：工程项目的规模、相关单位的名称情况、计划开竣工日期,搭设条件及周边环境，使用要求（最大使用荷载、最大构件尺寸等），搭设范围（规模）、挑梁设置部位建筑标高等。2、编制依据：规范性文件(浙建建201254号)、标准、规范(钢结构设计、验收；混凝土结构)及图纸（产品图集）、施工组织设计等。3、计算书及相关图纸：应有平台、挑梁、钢索、吊环、压环、预埋件、焊缝及建筑结构的承载能力的设计计算书及卸荷方法详图，绘制平台与建筑物拉结详图、平面布置图，立面、侧面及剖面图、节点详图，并说明挑梁、钢索、吊环、压环、预埋件、焊缝的设计要求。4、施工计划：包括施工进度计划、材料与设备计划。5、施工工艺技术：技术参数、工艺流程、施工方法、检查验收等。6、施工安全保证措施：组织保障、技术措施、应急预案、监测监控等。7、劳动力计划：专职安全生产管理人员、特种作业人员等。4、卸料平台专项施工的要点及规定4、卸料平台专项施工的要点及规定4.2.浙建建201254号对卸料平台的要求4.8.1卸料平台应符合下列规定：1、卸料平台应进行设计计算并编制专项施工方案。2、卸料平台应按照专项施工方案搭设。卸料平台应有独立的支撑系统，严禁与脚手架、支模架、垂直运输机械等连接。3、卸料平台应采用厚40mm以上木板铺设，并设有防滑条。4、外脚手架吊物卸料平台应制作定型化、工具化，通过4根匹配的钢丝索与预埋的钢筋吊环可靠拉结，自成受力系统，预埋的钢筋吊环要保证锚固长度，混凝土强度应达到100%。严禁使用扣件式钢管搭设悬挑卸料平台。5、落地式卸料平台可以由钢管搭设，但必须单独搭设，自成受力系统，严禁和脚手架混搭。基础必须牢固、可靠，承载力应满足使用要求。6、卸料平台必须设置限载牌及安全警示牌。7、卸料平台临边应防护到位。4、卸料平台专项施工的要点及规定4.3.卸料平台检查验收要求及方法的探讨由于目前对卸料平台的专业规范缺失，如何对卸料平台制作、安装进行检查验收需要探讨，在此提出如下建议：1、卸料平台的制作安装质量应按钢结构相关验收执行，相关联的混凝土结构按混凝土施工规范执行；2、卸料平台制作安装质量的检查验收标准、方法、人员组成等要求，应在专项方案中予以明确；3、卸料平台制作安装的安全性能，如焊缝质量检测、预埋件抗拔力等的检测要求，应在专项方案中予以明确；4、卸料平台现场安装的安全性检查，应符合浙建建201254号4.8.1条第2、3、4、5、7款的要求。5、卸料平台的使用安全，应符合浙建建201254号4.8.1条第6款的要求。5、模板及支撑体系专项施工的要点及规定5.1.模板及支撑体系专项方案的内容要求5.2.模板及支撑体系的主要规范、管理文件概况5.3.扣件式钢管模板支架构造要求5.4.扣件式钢管模板支架安全检查验收要求5.5.扣件式钢管模板支架安全管理规定5.1.模板及支撑体系专项方案的内容要求参照建质2009254号，对施工方案内容的要求：（一）编制说明及依据：相关法律、法规、规范性文件、标准、规范及图纸（国标图集）、施工组织设计等。（二）工程概况：模板工程特点、施工平面及立面布置、施工要求和技术保证条件，具体明确支模区域、支模标高、高度、支模范围内的梁截面尺寸、跨度、板厚、支撑的地基情况等。（三）施工计划：施工进度计划、材料与设备计划等。（四）施工工艺技术：模板支撑系统的基础处理、主要搭设方法、工艺要求、材料的力学性能指标、构造设置以及检查、验收要求等。（五）施工安全保证措施：模板支撑体系搭设及混凝土浇筑区域管理人员组织机构、施工技术措施、模板安装和拆除的安全技术措施、施工应急救援预案，模板支撑系统在搭设、钢筋安装、混凝土浇捣过程中及混凝土终凝前后模板支撑体系位移的监测监控措施等。5、模板及支撑体系专项施工的要点及规定5.1.模板及支撑体系专项方案的内容要求参照建质2009254号，对施工方案内容的要求：（六）劳动力计划：包括专职安全生产管理人员、特种作业人员的配置等。（七）计算书及相关图纸：验算项目及计算内容包括模板、模板支撑系统的主要结构强度和截面特征及各项荷载设计值及荷载组合，梁、板模板支撑系统的强度和刚度计算，梁板下立杆稳定性计算，立杆基础承载力验算，支撑系统支撑层承载力验算，转换层下支撑层承载力验算等。每项计算列出计算简图和截面构造大样图，注明材料尺寸、规格、纵横支撑间距。附图包括支模区域立杆、纵横水平杆平面布置图，支撑系统立面图、剖面图，水平剪刀撑布置平面图及竖向剪刀撑布置投影图，梁板支模大样图，支撑体系监测平面布置图及连墙件布设位置及节点大样图等。5、模板及支撑体系专项施工的要点及规定5.2.模板及支撑体系的主要规范、管理文件概况5.2.1.规范建筑施工扣件式钢管脚手架安全技术规范JGJ1302011 （以控制构件式满堂支撑架要求为主）建筑施工扣件式钢管模板支架技术规程DB33/1035-2006 （以控制构件式模板支架要求为主）建筑施工模板安全技术规范JGJ162-2008（含模板及支架控制要求，以模板为重点）建筑施工安全检查标准JGJ59-2011（含模板支架的检查要求）5.2.2管理文件危险性较大的分部分项工程安全管理办法建质200987号建设工程高大模板支撑系统施工安全监督管理导则建质2009254号浙江省建筑施工安全标准化管理规定浙建建201254号5、模板及支撑体系专项施工的要点及规定JGJ1305设计计算5.4满堂支撑架计算；6构造要求6.9满堂支撑架（以控制扣件式满堂支撑架要求为主）JGJ593检查评定项目3.12模板支架5.2.3.规范重点要求内容的比对DB33/1035 （以控制扣件式模板支架要求为主）JGJ162 （含模板及支架控制要求）JGJ59-2011（含模板及支架的检查要求）5.3.扣件式钢管模板支架构造要求5.3.1.DB33/1035-2006对模板支架构造要求5.3.2.JGJ162-2008对模板支架构造要求5.3.3.JGJ130-2011对模板支架构造要求5.3.4.浙建建201254号对模板支架构造要求5、模板及支撑体系专项施工的要点及规定5.3.扣件式钢管模板支架构造要求5.3.1.DB331035-2006对模板支架构造要求6.1立 杆 6.2水平杆6.3剪刀撑6.4其 他5、模板及支撑体系专项施工的要点及规定5.3.扣件式钢管模板支架构造要求5.3.1.DB331035-2006构造要求6.1立 杆 6.1.1立杆支承在土体上时,地基承载力应满足受力要求,防止产生不均匀沉降。不能满足要求时,应对土体采取压实、铺设块石或浇筑混凝土垫层等措施。立杆底部应设置底座或垫板。6.1.2 模板支架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件模板支架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮固定在距底座上皮不大于不大于200mm处处的立杆上的立杆上,横向扫地杆亦应采用直角横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地奸下方的立杆上。当立杆基础不在同一高度上扣件固定在紧靠纵向扫地奸下方的立杆上。当立杆基础不在同一高度上时时,必须将高处的纵向扫地杆向低处延长两跨与立杆固定必须将高处的纵向扫地杆向低处延长两跨与立杆固定,高低差不应高低差不应大大于于1m。靠边坡上方的立杆轴线到边坡的距离。靠边坡上方的立杆轴线到边坡的距离不应小于不应小于500mm。6.1.3当采用在梁底设置立杆的支撑方式时,宜采用可调扦座直接传力,可调托座与钢管交接处应设置横向水平杆,托座顶距离水平杆的高度不应大于300mm。梁底立杆应按梁宽均匀设置,其偏差不应大于25mm。6.1.4当在立杆底部或顶端设置可调托座时,其调节螺杆的伸缩长度不应大于200mm。5、模板及支撑体系专项施工的要点及规定5.3.扣件式钢管模板支架构造要求5.3.1.DB331035-2006构造要求6.1立 杆 6.1.5立杆的纵、横距离不应大于1200mm。对高度超过8m,或跨度超过18m,或施工总荷载大于10kN/m2,或集中线荷载大于15kN/m的模板支架,立杆的纵、横距离除满足设计要求外,不应大于900mm。6.1.6模板支架步距,应满足设计要求,且不应大于1.8m。6.1.7 立杆接长除顶步可采用搭接外立杆接长除顶步可采用搭接外,其余各步接头必须采用对接扣件连其余各步接头必须采用对接扣件连接。对接、搭接应符含下列规定接。对接、搭接应符含下列规定:1 立杆上的对接扣件应交错布置立杆上的对接扣件应交错布置,两根相邻立杆的接头不应设置在同步两根相邻立杆的接头不应设置在同步内内;2 搭接长度不应小于搭接长度不应小于1m,应采用不少于应采用不少于2个旋转扣件固定个旋转扣件固定,端部扣件盖板端部扣件盖板的边缘至杆端距离不应小于的边缘至杆端距离不应小于100mm。6.1.8立杆接长时,同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm,各接头中心至主节点的距离不宜大于步距的1/3。5、模板及支撑体系专项施工的要点及规定5.3.扣件式钢管模板支架构造要求5.3.1.DB331035-2006构造要求6.2水平杆6.2.1水平杆接长宜采用对接扣件连接,也可采用搭接。对接、搭接应符合下列规定:1对接扣件应交错布置:两根相邻纵向水平杆的接头不宜设置在同步或同跨内;不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm;各接头至最近主节点的距离不宜大于纵距的1/3;2搭接长度不应小于1m,应等距离设置3个旋转扣件固定,端部扣件盖板边缘至搭接水平杆杆端的距离不应小于100mm。6.2.2 主节点处必须设置一根横向水平杆主节点处必须设置一根横向水平杆,用直角扣件扣接且严禁拆除。用直角扣件扣接且严禁拆除。主节点两个直角扣件的中心距不应大于主节点两个直角扣件的中心距不应大于150mm。6.2.3每步的纵、横向水平杆应双向拉通。5、模板及支撑体系专项施工的要点及规定5.3.扣件式钢管模板支架构造要求5.3.1.DB331035-2006构造要求6.3剪刀撑6.3.1模板支架高度超过4m应按下列规定设置剪刀撑:1模板支架四边满布竖向剪刀撑,中间每隔四排立杆设置一道纵、横向竖向剪刀撑,由底至顶连续设置;2模板支架四边与中间每隔4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑。6.3.2剪刀撑的构造应符合下列规定:1每道剪刀撑宽度不应小于4跨,且不应小于6m,剪刀撑斜杆与地面倾角宜在4560之间。倾角为45时,剪刀撑跨越立杆的根数不应超过7根;倾角为60时,则不应超过5根;2剪刀撑斜杆的接长应采用搭接;3剪力撑应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上,旋转扣件中心线至主节点的距离不宜大于150mm;4设置水平剪刀撑时,有剪刀撑斜杆的框格数量应大手框格总数的1/3。5、模板及支撑体系专项施工的要点及规定5.3.扣件式钢管模板支架构造要求5.3.1.DB331035-2006构造要求6.4其 他6.4.1模板支架高度超过4m时,柱、墙板与梁板混凝土应分二次浇筑。6.4.2模板支架应与施工区域内及周边已具各一定强度的构件(墙、柱等)通过连墙件进行可靠连接。6.4.3斜梁、板结构的模板支架搭设时,应采取设置抛撑,或设置连墙件与周边构件连接,以抵抗水平荷载的影响。6.4.4模板支架的整体高宽比不应大于5。6.4.5对高度超过8m,或跨度超过18m，或施工总荷载大于10kN/m2，或集中线荷载大于15kN/m的模板支架,宜采用钢格构柱、钢托架或钢管门型架等组合支撑体系。5、模板及支撑体系专项施工的要点及规定5.3.扣件式钢管模板支架构造要求5.3.2.JGJ162-2008对模板支架构造要求6模板构造与安装6.1-般规定6.2支架立柱构造与安装6.3普通模板构造与安装5、模板及支撑体系专项施工的要点及规定5.3.扣件式钢管模板支架构造要求5.3.2.JGJ162-2008对模板支架构造要求6.1一般规定6.1.2模板构造与安装应符合下列规定:1模板安装应按设计与施工说明书顺序拼装。木杆、钢管、门架等支架立柱不得混用。2竖向模板和支架立柱支承部分安装在基土上时,应加设垫板,垫板应有足够强度和支承面积,且应中心承载。基土应坚实,并应有排水措施。对湿陷性黄土应有防水措施;对特别重要的结构工程可采用混凝土、打桩等措施防止支架柱下沉。对冻胀性土应有防冻融措施。3当满堂或共享空间模板支架立柱高度超过8m时,若地基土达不到承载要求,无法防止立柱下沉,则应先施工地面下的工程,再分层回填夯实基土,浇筑地面混凝土垫层,达到强度后方可支模。4模板及其支架在安装过程中,必须设置有效防倾覆的临时固定设施。5.3.扣件式钢管模板支架构造要求5.3.2.JGJ162-2008对模板支架构造要求6.1一般规定6.1.2模板构造与安装应符合下列规定:5现浇钢筋混凝土梁、板,当跨度大于4m时,模板应起拱;当设计无具体要求时,起拱高度宜为全跨长度的l/10003/1000。6现浇多层或高层房屋和构筑物,安装上层模板及其支架应符合下列规定:1)下层楼板应具有承受上层施工荷载的承载能力,否则应加设支撑支架;2)上层支架立柱应对准下层支架立柱,并应在立柱底铺设垫板;3)当采用悬臂吊模板、桁架支模方法时,其支撑结构的承载能力和刚度必须符合设计构造要求。7当层间高度大于5m时,应选用桁架支模或钢管立柱支模。当层间高度小于或等于5m时,可采用木立柱支模。5.3.扣件式钢管模板支架构造要求5.3.2.JGJ162-2008对模板支架构造要求6.1一般规定6.1.6当支架立柱成一定角度倾斜,或其支架立柱的顶表面倾斜时,应采取可靠措施确保支点稳定,支撑底脚必须有防滑移的可靠措施。6.1.7除设计图另有规定者外,所有垂直支架柱应保证其垂直。6.1.8对梁和板安装二次支撑前,其上不得有施工荷载,支撑的位置必须正确。安装后所传给支撑或连接件的荷载不应超过其允许值。5.3.扣件式钢管模板支架构造要求5.3.2.JGJ162-2008对模板支架构造要求6.1一般规定6.1.9 支撑梁、板的支架立柱构造与安装应符合下列规定支撑梁、板的支架立柱构造与安装应符合下列规定:1 梁和板的立柱梁和板的立柱,其纵横向间距应相等或成倍数。其纵横向间距应相等或成倍数。2 木立柱底部应设垫木木立柱底部应设垫木,顶部应设支撑头。钢管立柱底部应设垫木和底座顶部应设支撑头。钢管立柱底部应设垫木和底座,顶部应设可调支托顶部应设可调支托,U形支托与楞梁两侧间如有间隙形支托与楞梁两侧间如有间隙,必须楔紧必须楔紧,其螺杆伸其螺杆伸出钢管顶部不得大于出钢管顶部不得大于200mm,螺杆外径与立柱钢管内径的间隙不得大于螺杆外径与立柱钢管内径的间隙不得大于3mm,安装时应保证上下同心。安装时应保证上下同心。3 在立柱底距地面在立柱底距地面200mm高处高处,沿纵横水平方向应按纵下横上的程序设沿纵横水平方向应按纵下横上的程序设扫地杆。可调支托底部的立柱顶端应沿纵横向设置一道水平拉杆。扫地扫地杆。可调支托底部的立柱顶端应沿纵横向设置一道水平拉杆。扫地杆与顶部水平拉杆之间的间距杆与顶部水平拉杆之间的间距,在满足模板设计所确定的水平拉杆步距要在满足模板设计所确定的水平拉杆步距要求条件下求条件下,进行平均分配确定步距后进行平均分配确定步距后,在每一步距处纵横向应各设一道水在每一步距处纵横向应各设一道水平拉杆。当层高在平拉杆。当层高在820m时时,在最顶步距两水平拉杆中间应加设一道水在最顶步距两水平拉杆中间应加设一道水平拉杆平拉杆;当层高大
