投影机技术培训.pptx

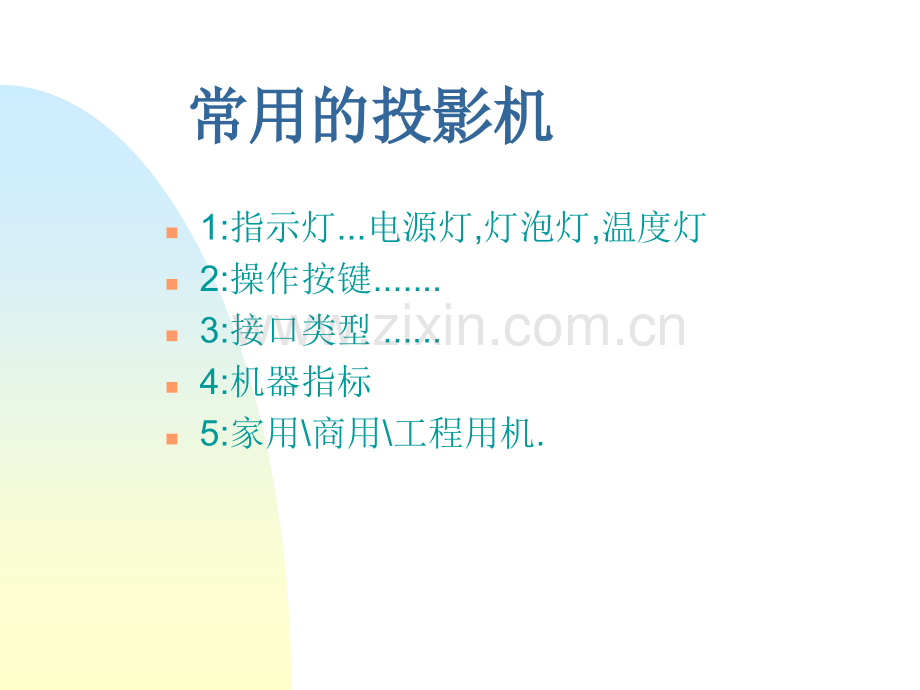

投影机分类投影机分类n1、CRT(阴极管)n2、LCD(液晶)n3、DLP(数码)n4、种类型的优势特点n(从色彩、对比度、寿命各方面)常用的投影机常用的投影机n1:指示灯.电源灯,灯泡灯,温度灯n2:操作按键.n3:接口类型.n4:机器指标n5:家用商用工程用机.基本安全使用基本安全使用n1.安装n2.连接线n3.尽量使用遥控器开机（原因）n4.调试（亮度/对比度/清晰度）n5.使用注意事项（时间、意外停电、雷雨）n6.关机（软关机）投影机故障表象及应急处理n1、无法开机（没有电、遥控操作无效）n2、灯泡不亮（无信号、灯泡故障）n3、停机（长时间无信号停机、散热保护、环境）结构部分认知与故障表象结构部分认知与故障表象n1、电气部分（电源、主板、驱动板、接口板）n2、光学部分（镜头、光源、分光镜）n3、机械部分（电机、色轮、升降部分）灯泡更换与注意事项灯泡更换与注意事项n1、注意温度n2、位置n3、极性(直流、交流)n4、记时清零n品牌.UHP.SHP.UHE.VIP.HS.NSH.nNSHA.SHCR过滤器的清洗和更换过滤器的清洗和更换n1,过滤器清洗时限.n2,定期清洗的好处和不清洗的后果n3,过滤器对机器寿命的影响第一部分第一部分 一般结构图第一部分第一部分 一般结构图第一部分第一部分 一般结构图第二部分第二部分 光通道结构集成均光镜液晶板灯泡偏振光片（由于有反射镜，造成光的偏振化，用偏振镜校正）投影镜头凸透镜分光镜偏光变换镜聚光镜反射镜温度传感器当尘土多时,传感器输出接近,SHUTTDOWN.一般相差70度第二部分第二部分 光通道结构均光器结构均光器屏幕作用作用 -均匀亮度均匀亮度第二部分第二部分 光通道结构偏光转换板作用作用-增强亮度增强亮度 滤除杂散光滤除杂散光P光波S光波S光波P S偏光转换板PBS反射膜偏光分离膜 波长板集成聚光镜偏光变换镜第二部分第二部分 光通道结构第二部分第二部分 光通道结构发光管间隙：1mm封入物（HG)石英管灯泡反射层可见光红外线紫外线UV镜灯泡的材料灯泡的材料：金属卤化物灯 工作原理工作原理 利用气体放电发光的原理 结构结构 在发光管内封入汞、氩气和金属电极Tungstate(钨酸盐）w物质冷启动冷启动-w物质从凝固状态变成蒸发状态，灯点亮。关闭后回到凝固状态。热启动热启动-w不能回到凝固状态，则使灯壁变黑。高压启动低压维持反射层特性红外线紫外线可见光蓝 紫 绿 黄 橙 红可见光部分紫外线红外线波长380纳米780纳米可见光谱特性灯泡的光特性第二部分第二部分 光通道结构红外线第三部分第三部分 液晶板工作原理入射光入射光玻璃玻璃LCD玻璃玻璃水平水平偏光板偏光板入射光入射光电压电压垂直垂直偏转板偏转板第三部分第三部分 液晶板工作原理旋转旋转90度度入射光入射光入射光玻璃玻璃LCD玻璃玻璃垂直垂直偏转板偏转板水平水平偏转板偏转板输出光输出光扭曲向列型液晶第三部分第三部分 液晶板工作原理-TFT 1：扭曲向列型液晶体扭曲向列型液晶体 2：TFT 薄膜晶体管开关薄膜晶体管开关 3：有源矩阵驱动：有源矩阵驱动 有问题TFTY 电极X电极一个像素信号电极驱动电极公共电极驱动电极信号电极第三部分第三部分 液晶板工作原理-TFT图像信号输入SMPLE/HOLDSMPLE/HOLDSMPLE/HOLDX 方向Y方向时钟信号TFTLCD在显示寻址期间，地址扫描信号延x方向扫过每个像素，所用时间是一祯周期T。如果有N行则扫描一行的时间是T/N。中心电平不对会闪烁第三部分第三部分 LCD驱动电路驱动电路数字视频信号处理10bitLCD时钟发生器Samp Hold 电路 D/A (R)正 反 扫 描控制Samp Hold 电路 D/A (G)Samp Hold 电路 D/A (B)电平转换电路 R电平转换B电平转换 G控制电平发生器VCOM公共电极电平转换参考电平信号读写控制.VID 1-VID 6CLK第三部分第三部分 LCD驱动电路驱动电路正向信号反向信号混合信号+=数字视频信号处理S/Hold 电路 D/A (R)电平转换电路 RLCD时钟发生器10bit数字视频信号3.3V0V=VCOM15VA/D转换1：LCD不允促加含有支流分量的驱动信号 2：LCD驱动信号由信号电极和公共电极共同决定液晶驱动信号是逐行反向LCD附加微透镜阵列附加微透镜阵列（MLA）没有没有MLA有有MLA-提高亮度提高亮度-微透镜LCD第四部分第四部分 一般电路原理图电源变换/高压组件灯泡和U/V镜LCD光学组件电平转换电路伽玛校正色均匀校正RGBLCD驱动部分驱动部分LCD同步发生器数字RGB信号处理D/AOSD/测试图镜头A/D2：RGB/IN/OUTVIDEOS VIN视频信号分离处理RGB解码同步分离RGB信号处理同步分离系统控制处理器I2C控制信号信号输入中央控制器中央控制器数字信号处理数字信号处理电源发生H/V同步信号光通路灯泡RS-2321：RGB/IN电源开关、滤波器K板整流、变压、为其它电路板提供相应的工作电压P板灯泡电路启动、开关控制Q板灯泡驱动电路 点火电路B板显示信号输入、处理、CPU、液晶驱动A-P.C板 面板LED驱动R-P.C板 面板按键电路S-P.C板B R G第四部分第四部分 投影机电路方框图（PT-U191)第四部分第四部分 电路方框图RGB1 INRGB2 INVIDEO INS/IN视频放大 A/D转换 IC1001同步分离 IC1003同步信号处理 屏显/测视图发生器 IC1007/梯形矫正VGA XGA IC1005LCD彩色失真矫正LCD显示时钟发生 IC1050视频信号处理 IC1086逐行/隔行 转换 IC1088 视频 解码器 IC1001S/HS/HS/HRLCDGLCDBLCD显示信号同步信号信号切换CPU控制器XGA专有专有SVGA专有专有采样/保持风扇控制时钟发生器存储器第四部分第四部分 视频视频通道电路图VIDEO IN视频放大钳位电路 IC10835VSVin信号整形放大IC1802梳状滤波同步分离 1H+3432Y2114C3124 逐行/隔行扫描变换190-197181-18875-98 IC1086IC1088181-199134-143124-133117-123 82-95136-144154-16424-33145-15450-62S/NS/NS/NIC1052/1055IC1052/1055IC1052/1055RLCDGLCDBLCDIC1050IC1005YF54 4 HV制式变换闪储器视频解码A/D变换U/V数字信号模拟信号存储器分辨率变换/矫正/梯形矫正高通滤波RAM存储器LCD彩色不均匀调整D/A同步时钟信号OSD/TEST6362HVIC1007Y/C第四部分第四部分 隔行隔行/逐行转换逐行转换逐行扫描RGB信号隔行扫描视频信号行扫描线祯周期场周期视频信号转换以后标准行周期转换之后的行周期写入操作以SVGA分辨率为例写写反回第一行存储器写写写写写写复位信号信号频率根据分辨率不同而改变第二部分第二部分 隔行隔行/逐行转换逐行转换第四部分第四部分 视频视频通道电路图（SVGA）VIDEO INSVin视频解码A/D变换视频放大3027113-12090-97IC1035S/NS/NS/NIC1052/1055IC1052/1055IC1052/1055RLCDGLCDBLCDIC1050IC1005C同步时钟信号处理54 4 视频解码7 Y/C分离2552774344IC1033IC1034212223视频切换572Y3570-77IC1001134-143117-123显示分辨率变换/矫正/梯形矫正存储器124-133 82-95136-144154-16424-33145-15450-62LCD彩色不均匀调整D/ACYVYUUYVGBR49HVIC1007RGB同步信号切换分离IC1004/1003SYNC第四部分第四部分RGB电路通道（电路通道（X65）14RGB RGB A/D转换器转换器 5 1320121209 0 977 07 7147-154101-143IC10 01166-173157-164IC10 05 HD/VDIC10 03 13 14 IC1004 IC10 07CPU控制器9-1141468HV控制信号同步时钟发生器屏显信号控制器变焦放大控制屏显信号发生器IC10 09IC1050 LCD彩色不均匀调整D/A同步信号处理RGB/HRGB/V显示分辨率变换/矫正/梯形矫正37-4094-98OSD风扇监测初始化设置CLK存储器134 -168S/NS/NS/NGLCDRLCDBLCD75MHZ三态门缓冲器IC1014 8/17/23 Q1037IC1022-2413第四部分第四部分RGB电路通道（电路通道（S65）44MHZ 9-11414HD/VD A/D转换器转换器 5 1320121209 0 977 07 7147-154101-143IC1001166-173157-164IC1005显示分辨率变换/矫正/梯形矫正94-98存储器信号切换IC10358/17/23CPU控制器IC1003 13 14 IC100768HV控制信号同步时钟发生器屏显信号控制器变焦放大控制屏显信号发生器IC1009IC1050 LCD彩色不均匀调整D/A同步信号处理RGB/HRGB/V37-40OSD风扇监测初始化设置CLK134 -168S/NS/NS/NGLCDRLCDBLCDQ1037IC1004第四部分第四部分 CPU控制电路控制电路RGBI/O控制主电源待机信号键盘指示灯3.3V屏幕显示控制RGBH/V输入选择P 板/灯泡供电开关菜单调整灯泡数据CPU IC1010S/dataS/cl kIC 10175 84342矫正数据IC 1011CPU检测4-222-9 4-1711191-922-349-50 1110159833552298dataAll resetIC1007 IC1050 IC1005IC1088IC1086复位信号IC 1012IC 1009S 板OSD选通OSD数据K1K2A16 3.3VQ1011121212DataIC1004Q1049Q1037IC 1022-1024LED指示灯控制(红/绿)风扇控制IC1059寄存器风扇检测IC1007风扇检测复位信号IC101634风扇检测610风扇驱动IC1029/31信号处理IC100735灯ON/OFF99灯 OK风扇速度：正常：在1400M下 快速：在1400-2500米第四部分第四部分 电源电路电源电路K板市电输入滤波135OC灯盖开关PFC功率因数提升灯泡驱动电路灯泡DC电源产生电路信号处理电路Q板控制灯泡电路工作输入电源：输入电源：交流交流220 V240V/6.3 A 保险丝保险丝 输出电压：输出电压：CPU/其它其它IC DC3.3V FAN DC13.5 LCD 15.5V 灯泡灯泡 380V斩波调压器直流交流逆变器灯泡高压点火电路 逆变振荡脉冲灯电压 电流检测CPUPFC功率因数提升电路（Z板）PWM调整交流线路滤波器（K板）市电温度保护器灯泡仓盖检测POWER ON第四部分第四部分 灯驱动电路灯驱动电路控制Q-板板 滤波器热敏保险丝K板板主开关灯泡仓盖Z 板板热地热地冷地冷地整流/滤波光电偶合反馈控制偶合变压器稳压电源 STB5VSTB14V整流/滤波偶合变压器稳压电源光电偶合反馈稳压切换面板开关15.5V6V浪涌电压保护P-板板MIAN STB15V发生D9203功率因数改善电路（PFC)SEPT-DOWN电路灯泡驱动电路Q1Q2灯驱动电压检测灯驱动电流检测主控IC半桥驱动信号供电Q3灯泡ok检测Lamp on/offA板灯泡点火电路第四部分第四部分 电源电路电源电路PWM灯电压输出控制380V整流电压检测光电耦合器灯功率选择1-1 Power Factor Control(PFC)1-1-1 Full Wave Bridge RectifierICVDCICVDC+-1-1-2 Power Factor Control ONS OFFIC380VIC380VLD+-S 功率因数（功率因数（Power Factor）直流信号功率计算：Ed(电压)X Id(电流)=Wd.交流信号的功率计算方法：交流信号的功率计算方法：Ea(有效值)X Ia(有效值)X Cos j j(Ea 和 Ia的夹角)Cos j j 就叫功率因数（Power factor）.全波整流电路的功率因数为：cos j=j=0.5 0.70.5 0.7 PFC(Power Factor Controller)的功率因数为：cos j j 0.90.91-1 POWER FACTORY CIRCUIT（B电源板）电源板）+-L401D407DC 380VQ9202Q9201R425 R426电流传感器电流传感器4137PWM outDC in(Multiplier)整流波形输入整流波形输入导通时间控制导通频率控制DC 380VQ9204反相PFC 执行执行 ICPFC储能电感5AVR15V8VCCPFC 控制控制IC +-比较放大比较放大输出电压反馈VCC过过压压保保护护IC9203IC9201第四部分第四部分 电源电路（斩波调压电路）电源电路（斩波调压电路）VCC 15VPWM驱动信号C9606整流电路灯驱动电压电感 输出电流波形开关管L稳定灯泡电压通过控制灯泡工作电流，稳定灯泡功率电压检测电流检测控制ICPWMQ电源板第四部分第四部分 电源电路（直流交流逆变电路）电源电路（直流交流逆变电路）STEP-DOWN电路半桥驱动IC半桥驱动ICON/OFFON/OFFOFF/ONOFF/ON精密电阻FBMFBSQ-PCB板380V灯电压检测PFC点火电路点火电路灯电压检测灯泡Q9608Q9609Q9613Q9612灯电流检测电流取样电流取样Q板半桥驱动IC控制2个IGBT交替导同低于85V停机？CPU温度检测低功率高功率每次开机产生高压，如果380V没有等30秒在开2S30S下一步下一步n维修手册故障指南介绍n概述对维修人员的要求n培训结束维修方法维修方法1：注意事项 （1):为了安全，不要对电路进行任何更改 （2):打开机盖前要先断开电源.(3):维修时,建议使用隔离变压器 (4):拆卸机器时,要记住个部分电路和连线的原始位置,以及所有的保护隔离材料.装机时按照原位置恢复.(5):注意不要发生短路.如果发生短路故障,需要更换所有相关元器件.特殊菜单特殊菜单n特殊菜单用于进入自检方式和维修方式 进入方法:按机身或遥控器的“MENU”键,选择 “OPTION 1”,然后按住“ENTER”键 3秒钟以上.退出方法:按“MENU”键退出.自检测方式:选择:“SELF CHECK”项,将显示自检 信息.退出自检方式:按“MENU”键退出.维修方式:选择“SERVICE MODE”项,用于显示各 种测试图,包括(红绿兰白黑 线 点)等图形.退出维修方式:按“MENU”键退出.特殊菜单中使用时间表示：开机时间 、开机次数 、灯泡工作时间nFREESE MSG ON/OFFnANGLE RESET ON/OFFnFAN FULLMODEN ON/OFFn 1:大于1400M.2:连续使用时 nAUTO SETUP STD/SPECIALn 1：SEPCIAL:当PC和VPS分辨率不同时n 2：STD:PC和VPS分辨率像同时特殊菜单特殊菜单ANGLE RESET测量和调整测量和调整n将投影机放在离屏幕1.3米的位置.调整变焦环获得最大的画面.n更换液晶板的调整方法 参照 维修手册第19页,更换液晶板.然后进行以下调整:将绿色板定位到屏幕中心位置将绿色板定位到屏幕中心位置,调整好聚焦调整好聚焦.以绿色液晶板为中心以绿色液晶板为中心,调整调整 红红/蓝色板重合成白色蓝色板重合成白色.(用网格图调整用网格图调整)1)松开液晶板调整支架的螺钉,直到手指可以活动为至.2)重复 以下调整步骤,直到红/绿/蓝 三色网格图重合 成白色.水平方向重合 垂直方向重合 俯仰方向重合 3)软件调整:连接计算机232串口.参照手册更换LCD部分.n软件调整n 1：维修中，需要更换主板时，要通过软件调整，把旧主板上ROM的数据下载到PC机中，再通过调整软件把数据上传到新的主板中。2：除了以上操作外，还要进行利用调整软件进行R G B输入电平调整。n操作方法n用RS-232串口电缆连接PC机和投影机。n打开投影机总电源，进入待机状态。n打开调整软件，选择COM 口和机型，n选 择 ”DATA”进 入 数 据 下 载 /上 传 界 面 ；选 择 ”Adjustment”进入 输入电平调整界面测量和调整测量和调整 故障指南故障指南n参看手册维修故障指南页.n按照故障检查流程测量个电路电压.n更换相关电路板,元器件n电路板和元器件的零件编号在手册后页.nSVGA和XGA的主板,液晶板不同.电源 部分相同.电源维修部分电源维修部分1：首先检查灯泡仓盖螺钉是否拧紧。2：机内各连接端子、温度保险、压敏电阻是否有短路、断路、接触不良故障。3：电源输入板（K）和待机电源电路（Z）连接线是否有短路、断路发生。4：待机电源是否产生是否有开机信号（MAIN STB）发生转入系统控制器IC检查依次更换以下电路板，确认故障是否排除工作电压发生电路(Z板)电源控制电路板 （Q板）灯泡驱动电源板 （P板）打开POWER ON 后，观察所有风扇是否转动检查温度传感器是否正常开机是否能听到高压板产生灯泡启动高压时发出嗞嗞的声音检测方法重要检查风扇和驱动电路风扇不转，LAMPTEMP灯不亮NO投影机不工作n直流交流逆变器的检测方法如下：n关机状态下，首先测量IGBT功率开关管的栅极（G）和发射级（E）之间的电阻值：灯泡驱动的4个IGBT 的GE间在线阻值要大于13K;斩波调压级大功率MOS管的D/S间阻值在几百K欧。n然后检测IGBT周边的保护电路包括电阻、二极管 等元件是否有短路、断路。电源维修部分电源维修部分灯泡驱动电路板灯泡驱动电路板（P板）灯泡驱动电路中，直流交流灯泡驱动电路中，直流交流 逆变器损坏的最多逆变器损坏的最多对维修人员的要求对维修人员的要求n主动学习和实践投影机的维修技术。n积极参加维修培训会。n认真负责对待用户，礼貌待人。n按时提交维修月报，反馈品质信息。n维护松下公司的市场信誉。培训会结束!
