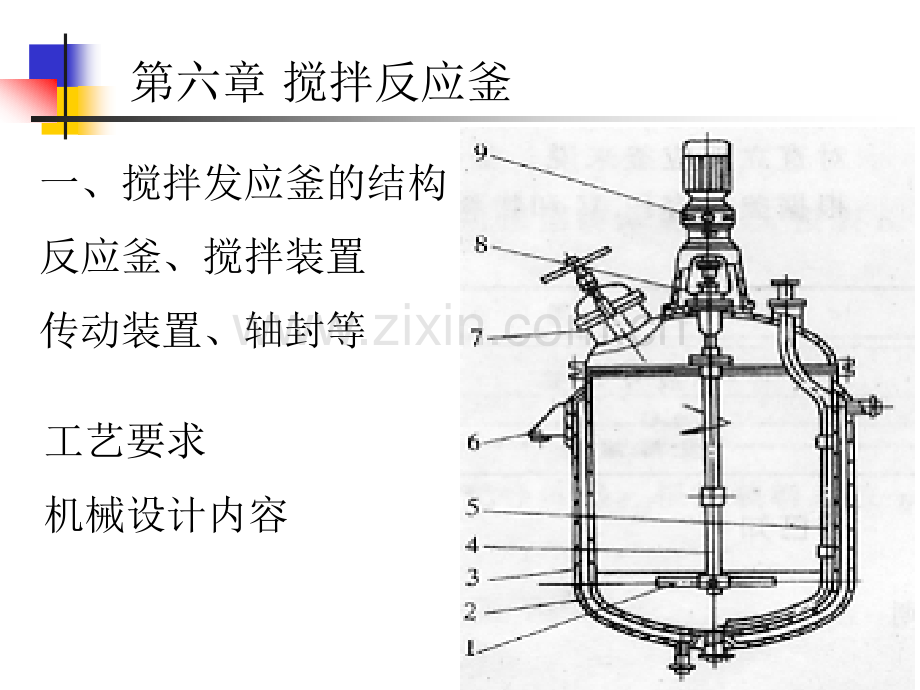

化工设备化工设备 设计基础设计基础第六章 搅拌反应釜一、搅拌发应釜的结构反应釜、搅拌装置传动装置、轴封等工艺要求机械设计内容第一节 釜体与传热装置1.1 釜体几何尺寸高度与直经比装料系数1.2 釜体传热形式夹套与蛇管加热第一节 釜体与传热装置1.3 夹套结构与尺寸整体夹套分可拆式与不可拆式，夹套上设有介质进出口夹套的直经根据筒体的内径而确定。夹套的高度根据所需的传热面积来确定第一节 釜体与传热装置1.4 筒体与夹套的壁厚 可按内压容器设计方法进行第一节 釜体与传热装置1.5 蛇管的布置 蛇管传热的特点 蛇管的管经、管长、安装第一节 釜体与传热装置1.6 工艺接管及人孔 进料管 出料管 仪器仪表接口 人孔第一节 釜体与传热装置2.1 搅拌器的形式和选型第二节 反应釜搅拌装置搅拌器的形式：浆式、涡轮式、锚式、推进式、螺杆式等选型：考虑到搅拌效果、动力消耗 和搅拌器结构2.2 搅拌附件第二节 反应釜搅拌装置挡板作用导流筒作用2.3 搅拌轴第二节 反应釜搅拌装置搅拌轴直径搅拌轴支撑2.3 搅拌轴第二节 反应釜搅拌装置搅拌轴的临界转速4.1 电动机选用第四节 传动装置确定电机系列、功率、转速、安装及防爆等4.2 减速机选用第四节 传动装置减速机的形式及其特点4.3 传动装置的机座及底座第四节 传动装置第五节 轴封装置5.1 填料密封1填料密封的结构和工作原理2对填料基本要求3常用的填料材料第五节 轴封装置5.2 机械密封1机械密封的结构和工作原理2机械密封的结构形式第五节 轴封装置5.3 机械密封与填料密封的比较 原理、特点
