机械零件的常用材料特性及应用.pptx

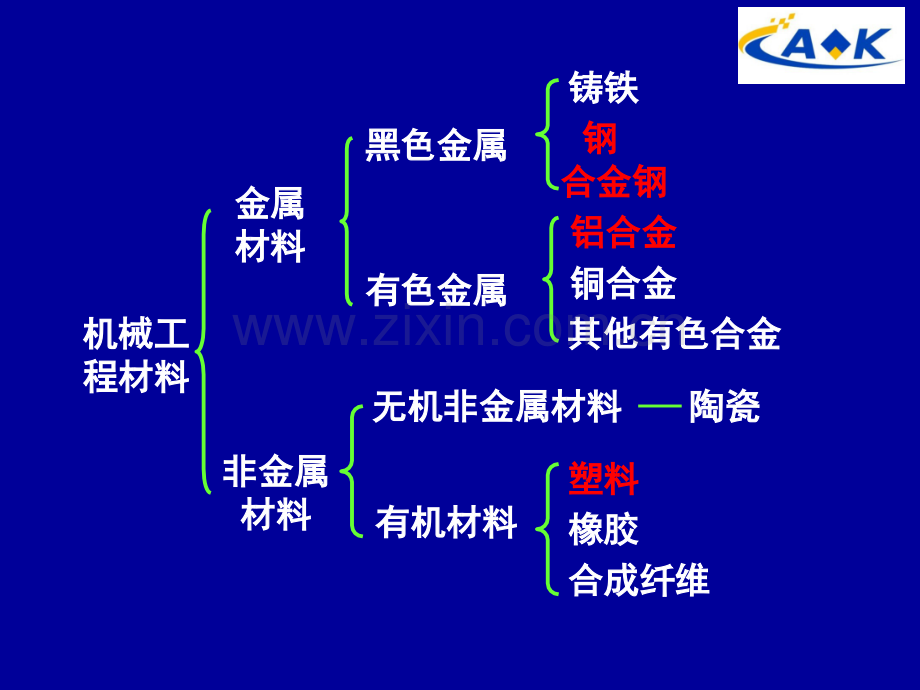

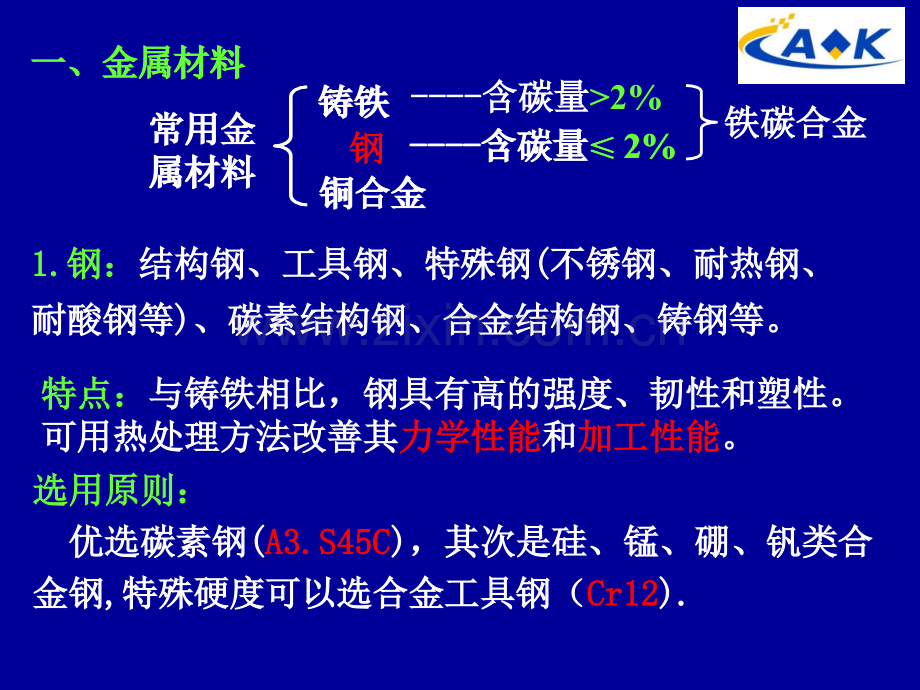

机械工机械工程材料程材料金属金属材料材料非金属非金属材料材料黑色金属黑色金属钢钢有色金属有色金属铸铁铸铁合金钢合金钢无机非金属材料无机非金属材料有机材料有机材料塑料塑料橡胶橡胶陶瓷陶瓷合成纤维合成纤维铝合金铝合金铜合金铜合金其他有色合金其他有色合金一、金属材料一、金属材料1.1.钢：钢：结构钢、工具钢、特殊钢结构钢、工具钢、特殊钢(不锈钢、耐热钢、不锈钢、耐热钢、耐酸钢等耐酸钢等)、碳素结构钢、合金结构钢、铸钢等。、碳素结构钢、合金结构钢、铸钢等。铸铁铸铁常用金常用金属材料属材料钢钢铜合金铜合金-含碳量含碳量2%-含碳量含碳量 2%铁碳合金铁碳合金特点：特点：与铸铁相比，钢具有高的强度、韧性和塑性。与铸铁相比，钢具有高的强度、韧性和塑性。可用热处理方法改善其可用热处理方法改善其力学性能力学性能和和加工性能加工性能。选用原则：选用原则：优选碳素钢优选碳素钢(A3.S45CA3.S45C)，其次是，其次是硅、锰、硼、钒类合硅、锰、硼、钒类合金钢金钢,特殊硬度可以选合金工具钢（特殊硬度可以选合金工具钢（Cr12Cr12).).一、金属材料一、金属材料铸铁铸铁常用金常用金属材料属材料铜合金铜合金-含碳量含碳量 2%热处理方式：退火、正火、淬火和回火四种基本工艺，俗称金属热处理的“四把火”。1.退火：是将工件加热到适当温度，根据材料和工件尺寸采用不同的保温时间，然后进行缓慢冷却，目的是使金属内部组织达到 或接近平衡状态，获得良好的工艺性能和使用性能，或者为进一步淬火作组织准备。2.正火：是将工件加热到适宜的温度后在空气中冷却，正火的效 果同退火相似，只是得到的组织更细，常用于改善材料的切削性能，也有时用于对一些要求不高的零件作为最终热处理。3.淬火：是将工件加热保温后，在水、油或其它无机盐、有机水 溶液等淬冷介质中快速冷却。淬火后钢件变硬，但同时变脆。(S45C可以达到42-50HRC,Cr12可以达到52-60HRC)4.回火：是为了降低钢件的脆性，将淬火后的钢件在高于室温而低于 710的某一适当温度进行长时间的保温，再进行冷却，这种工艺称为回火金属热处理方式表面处理：n鍍Cr 高硬度,耐磨性,耐蝕性 鋼/銅及合金n鍍Ni 耐蝕性,穩定性 鋼/銅及合金n鍍Zn 防腐性,不脫落 銅n發藍 防蝕性 鋼n染黑 防蝕性 鋼n陽極處理 防蝕性,防氧化 鋁2.选材原则选材原则材料的经济性材料的经济性总成本=材料本身价格+加工费+其他（运费、安装费等）降低成本，就近取材；考虑材料生产、供应情况；选材少而集中，便于采购和管理从实际出发，全面考虑机械性能、工艺性能、生产成本。3.不同用途下的選材n外部構造用材料n轴用材料n齿轮用材料n凸轮用材料n滑动用材料 外部構造用材料n要求:經濟性/充分強度/耐蝕性/耐疲勞性/耐衝擊性/良好吸震性/易加工性n選用n铸铁FC(考慮成本時用,另吸震性最佳)nA3(用途最廣之一般經濟材料)nS45C(較A3性能略佳,价格略高)nSUS304(最佳耐蝕性,但昂貴,難加工)轴用材料n要求:充分強度/耐磨性/耐疲勞性/充分硬度/充分橈度n選用n一般用軸材料(A3/S10C/S45C)n強力用軸材料(SNCM240(价高)/42CrMo)齿轮用材料n要求:充分強度/耐磨性/充分硬度/耐衝擊性/易加工性n選用n高周波淬火處理材料(S45C/42CrMo)n滲碳淬火處理材料(42CrMo)n氮化處理材料(42CrMo)凸轮用材料n要求:耐磨性/充分硬度/良好吸震性/易加工性/易熱處理性n選用n鑄鐵FC(考慮成本時,低中速、小負載時)n高周波淬火處理材料(S45C/42CrMo)n滲碳淬火處理材料(SCM415)n氮化處理材料(42CrMo/SCr440)滑動用材料n要求:耐磨性/充分硬度/易加工性/易熱處理性/導熱性n選用n考慮成本時(S45C)n考慮韌性時(SCM440/SK2)n考耐磨性時(SKS3/SKD11/SKH61)特点：特点：防锈铝防锈铝(抗蚀性、压力加工性与焊接性能好，但强度较抗蚀性、压力加工性与焊接性能好，但强度较低低)硬铝（硬铝（力学性能高力学性能高）超硬铝（超硬铝（硬度强度最高硬度强度最高）锻铝锻铝(锻造性能好锻造性能好.耐热性能好耐热性能好)型材型材(铝型材比别的常用金属密度小，质量轻铝型材比别的常用金属密度小，质量轻)2.2.铝合金：铝合金：防锈铝防锈铝、硬铝硬铝 、超硬铝、锻铝、超硬铝、锻铝、型材型材等。等。3.3.铜合金铜合金-铜锌合金，并含有少量的铜锌合金，并含有少量的锰、锰、铝铝、镍镍特点：特点：具有良好的塑性和液态流动性。青铜合金还具具有良好的塑性和液态流动性。青铜合金还具有良好的减摩性和抗腐蚀性。有良好的减摩性和抗腐蚀性。零件毛坯获取方法：辗压、铸造。零件毛坯获取方法：辗压、铸造。应用：应用：应用范围广泛。应用范围广泛。种类种类青铜青铜黄铜黄铜轴承合金（巴氏合金）轴承合金（巴氏合金）-含锡青铜、不含锡青铜含锡青铜、不含锡青铜二、非金属材料二、非金属材料1.1.橡胶橡胶 橡胶富于弹性，能吸收较多的冲击能量。橡胶富于弹性，能吸收较多的冲击能量。常用作联轴器或减震器的弹性元件、带传动的胶带常用作联轴器或减震器的弹性元件、带传动的胶带等。等。硬橡胶可用于制造用水润滑的轴承衬。硬橡胶可用于制造用水润滑的轴承衬。塑料的比重小，易于制成形状复杂的零件，而且各种塑料的比重小，易于制成形状复杂的零件，而且各种不同塑料具有不同的特点，如耐蚀性、绝不同塑料具有不同的特点，如耐蚀性、绝热性、绝缘热性、绝缘性、减摩性、摩擦系数大等，所以近年来在机械制造性、减摩性、摩擦系数大等，所以近年来在机械制造中其应用日益广泛。中其应用日益广泛。3.3.其它非金属材料：其它非金属材料：皮革、木材、纸板、棉、丝等。皮革、木材、纸板、棉、丝等。选材因素：选材因素：设计机械零件时，选择合适的材料是一项复杂的技术经济问题设计者应根据零件的用途、工作条件和材料的物理、化学、机械和工艺性能以及经济因素等进行全面考虑。用途、用途、工作条件工作条件、物理物理、化学化学、机械工艺性能机械工艺性能、经济经济性。性。零件材料零件材料各种材料的化学成分和力学性能可在相关国标、行标各种材料的化学成分和力学性能可在相关国标、行标和机械设计手册中查得。和机械设计手册中查得。2.2.塑料塑料 以功能來分以功能來分:依其機械、電氣、熱學及其他性質功能來分。1)泛用塑膠：泛用塑膠：通常以美觀及低功能使用要求，為訴求重點。如：PE、PVC、PMMA、ABS 2)工程塑膠：工程塑膠：常用以取代鋁、鐵等金屬鑄造及高功能要求的 精密零件上。如：POM、PBT、NYLONPC 3)高級工程塑膠：高級工程塑膠：運用於特別要求之電子精密零件。如：LCP、PES、PEEK、PEI成分：成分：苯乙烯改性聚甲基丙烯酸甲酯优点：优点：透明性极好,机械强度较高,有一定的耐热,耐寒和耐气候性，耐腐蚀，绝缘性良好，综合性能超过聚苯乙烯(PS)缺点：缺点：质脆，易溶于有机溶剂，如作透光材料，其表面硬度稍低，容易擦毛、划伤。缺口冲击强度底，易产生应力开裂，用途：用途：减摩零件传动零件管件、骨架、外壳仪器仪表外壳常用塑胶材料-PMMA成分：成分：聚甲醛（俗称赛钢）优点：优点：有优异的机械性能，尤其是弹性模量很高，刚性和表面硬度都很高，其他塑料所不能比拟的。冲击强度及耐疲劳强度都十分突出，为所有塑料之冠。具有卓越的耐磨性和自润滑性，仅次于尼龙。耐有机溶剂。缺点：缺点：收缩率大，热稳定性差，易分解老化。用途：用途：可代替大部分有色金属、汽车、机床、仪表内件、轴承、紧固件、齿轮、弹簧片、管道、运输带配件、电水煲、泵壳、沥水器、水龙头等.常用塑胶材料-POM成分：成分：尼龙优点：优点：坚硬、耐磨、耐疲劳、耐油、耐水、结晶性能很高，具有优良的力学性能，刚度尚逊于金属，但比强度高于金属，可代替金属使用，冲击强度良好比PC、POM低缺点：缺点：热稳定性差，制品一般只能在80-100度下使用用途：用途：适于制作各种开关、齿轮、家用电器部件、电子设施、大型汽车电子接插件、接线头和手控电动工具部件等常见塑胶材料-PA成分：成分：酚醛树酯优点：优点：电木的特性是不吸水、不导电、耐高温、强度高，表面坚硬，质脆易碎，敲击有木板声，多为不透明深色(棕色或黑色)，在热水中不变软。是绝缘体。缺点：缺点：表面坚硬，质脆易碎.机械性能较差，也不耐油和化学腐蚀用途：用途：适用于PCB业钻孔用垫板、配电箱、治具板、模具夹板、高低压配线箱、包装机、梳子等常见塑胶材料-电木成分：成分：聚氨脂（简称PU)优点：优点：聚氨脂弹性体具有耐磨耗、耐化学腐蚀、抗张强度、高弹性、耐高压荷重、耐磨耗强度高、吸震性强、耐撕裂，耐辐射，高强度，高承载和减震缓冲等良好性能。缺点：缺点：内生热大，不耐强极性溶剂和酸碱性介质用途：用途：重型机械、大型冲压设备的减震垫板、垫块、弹簧，以及做各种金属板、管的冲材模等常见塑胶材料-优力胶二二、机械零件的工艺性及标准化、机械零件的工艺性及标准化一、一、工艺性工艺性零件设零件设计要求计要求使用要求使用要求-具备所要求的工作能力；具备所要求的工作能力；制造要求制造要求-制造工艺可行，成本低；制造工艺可行，成本低；零件工艺性良好的标志：零件工艺性良好的标志：在具体的生产条件下，零件要便于加工而加工费用又在具体的生产条件下，零件要便于加工而加工费用又很低。很低。工艺性的基本要求：工艺性的基本要求：1)毛坯选择合理毛坯选择合理制备方法：制备方法：选用型材、铸造、锻造、冲压和焊接等。选用型材、铸造、锻造、冲压和焊接等。毛坯选择与生产批量、材料性能和加工可能性有关。毛坯选择与生产批量、材料性能和加工可能性有关。单件或小批量生产时，选用单件或小批量生产时，选用棒料、板材、型材或焊件棒料、板材、型材或焊件。大批量生产时，往往选用铸造、锻造、冲压等方法。大批量生产时，往往选用铸造、锻造、冲压等方法。2)结构简单合理结构简单合理最好采用平面、柱面、螺旋面等简单表面极其组合；最好采用平面、柱面、螺旋面等简单表面极其组合；尽量减少加工面数和加工面积；尽量减少加工面数和加工面积；3)合理的制造精度和表面粗糙度合理的制造精度和表面粗糙度零件的加工成本随精度和表面粗糙度的提高而急剧增加。零件的加工成本随精度和表面粗糙度的提高而急剧增加。决不能盲目追求高精度，应在满足使用要求的前提下，决不能盲目追求高精度，应在满足使用要求的前提下，尽量采用较低的精度和表面质量。尽量采用较低的精度和表面质量。尽量采用标准件；尽量采用标准件；增加相同形状、相同元素（直径、圆角半径、配合、增加相同形状、相同元素（直径、圆角半径、配合、螺纹、键、齿轮模数等）的数量；螺纹、键、齿轮模数等）的数量；4)尽量减小零件的加工量尽量减小零件的加工量毛坯形状和尺寸应尽量接近零件本身的形状和尺寸。毛坯形状和尺寸应尽量接近零件本身的形状和尺寸。力求使少或无切削加工，节约材料、降低成本。力求使少或无切削加工，节约材料、降低成本。二、二、标准化标准化内容：内容：1)1)产品品种规格的系列化产品品种规格的系列化将同一类产品的主要参数、型式、尺寸、基本结构等将同一类产品的主要参数、型式、尺寸、基本结构等依次分档，制成系列化产品，以较少的规格品种满足依次分档，制成系列化产品，以较少的规格品种满足用户的广泛要求。用户的广泛要求。定义：定义：标准化是在经济、技术、科学及管理等社会实标准化是在经济、技术、科学及管理等社会实践中，对重复事务和概念，通过制定、发布和实施标践中，对重复事务和概念，通过制定、发布和实施标准，以获得最佳秩序和效益。准，以获得最佳秩序和效益。2)零部件的通用化零部件的通用化将用途、结构相近的零部件（如轴承、螺栓等），经将用途、结构相近的零部件（如轴承、螺栓等），经过统一后实现互换；过统一后实现互换；3)产品质量标准化产品质量标准化要保证产品产品质量合格和稳定，就必须做好设计、要保证产品产品质量合格和稳定，就必须做好设计、附表附表 常用钢铁材料的牌号及力学性能常用钢铁材料的牌号及力学性能材材 料料 力力 学学 性性 能能 试件尺寸试件尺寸类类 别别 牌牌 号号 强度极限强度极限B B 屈服极限屈服极限S S 延伸率延伸率%mmmmQ215 335-410 215 31 碳素碳素结构钢结构钢Q235 375-460 235 26 d 16 Q275 490-610 275 20 20 410 245 25 优质碳素优质碳素结构钢结构钢35 530 315 20 d 25 45 600 355 16 35 SiMn 883 735 15 d 25 合金合金结构钢结构钢 40Cr 981 785 9 d 25 20CrMnTi 1079 834 10 d 15 60Mn 981 785 8 d 80 ZG270-500 500 270 18 铸铸 钢钢ZG310-570 570 310 15 d100 ZG42SiMn 600 380 12 HT150 145 -灰铸铁灰铸铁HT200 195 -HT250 240 -壁厚壁厚1020材材 料料 力力 学学 性性 能能 试件尺寸试件尺寸类类 别别 牌牌 号号 强度极限强度极限B B 屈服极限屈服极限S S 延伸率延伸率%mmmmQ235 375-460 235 26 d 16 20 410 245 25 45 600 355 16 20CrMnTi 1079 834 10 d 15
