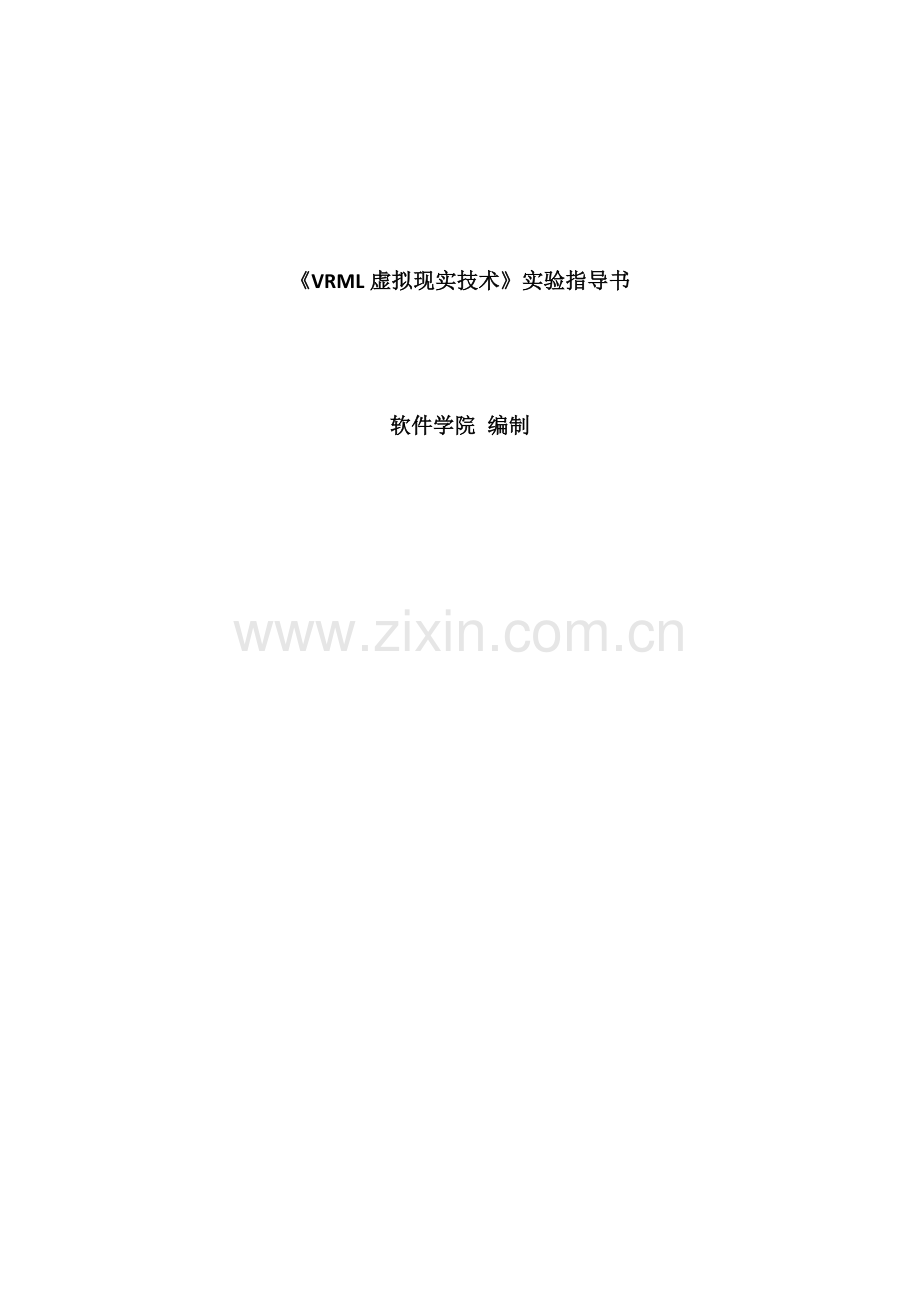

《VRML虚拟现实技术》实验指导书

软件学院 编制

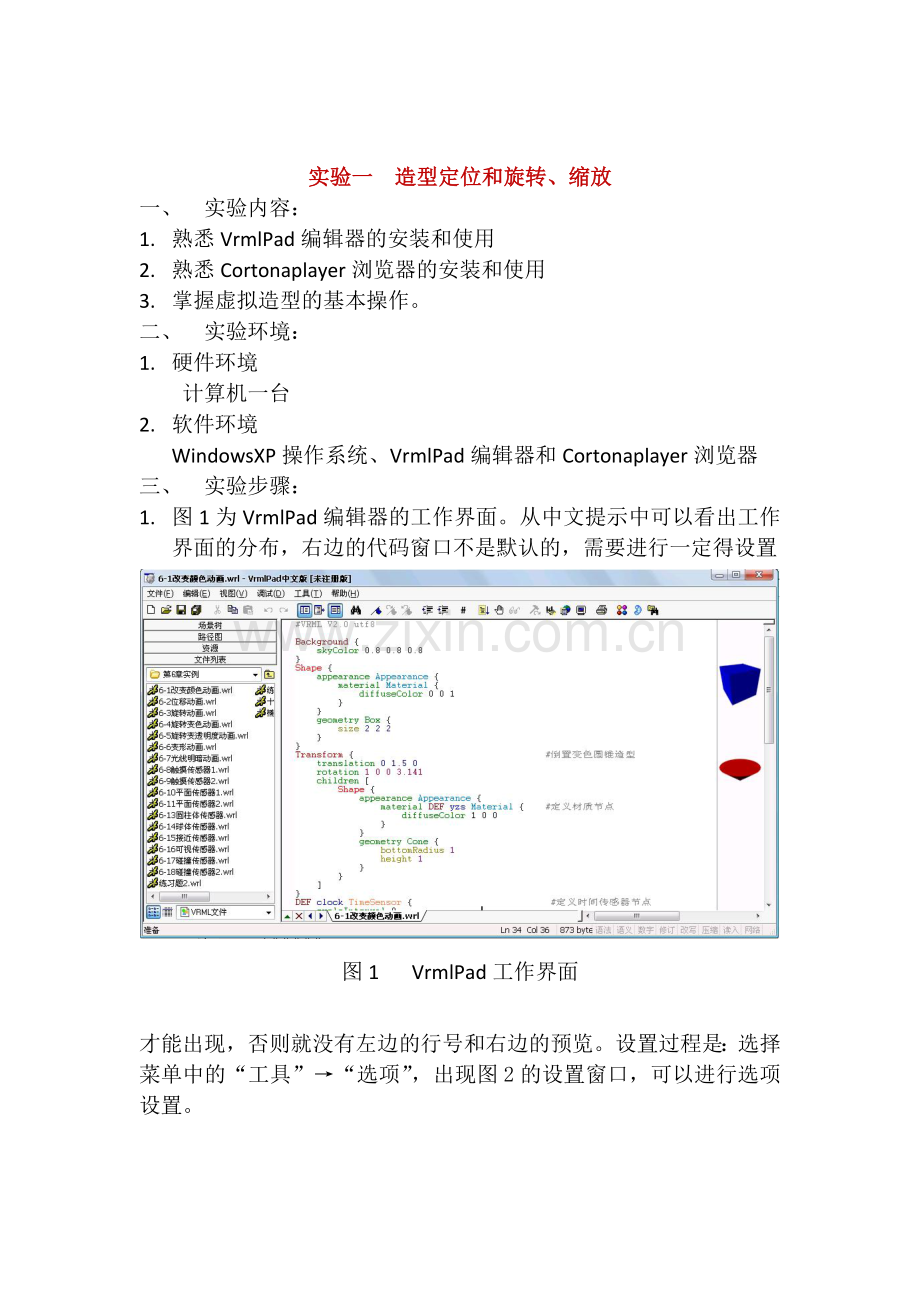

实验一 造型定位和旋转、缩放
一、 实验内容：
1. 熟悉VrmlPad编辑器的安装和使用
2. 熟悉Cortonaplayer浏览器的安装和使用
3. 掌握虚拟造型的基本操作。
二、 实验环境：
1. 硬件环境
计算机一台
2. 软件环境
WindowsXP操作系统、VrmlPad编辑器和Cortonaplayer浏览器
三、 实验步骤：
1. 图1为VrmlPad编辑器的工作界面。从中文提示中可以看出工作界面的分布，右边的代码窗口不是默认的，需要进行一定得设置

图1 VrmlPad工作界面

才能出现，否则就没有左边的行号和右边的预览。设置过程是：选择菜单中的“工具”→“选项”，出现图2的设置窗口，可以进行选项设置。

图2 选项设置界面
2. 选择图2中的“预览”选项卡，出现图3，可以进行浏览器设置。建议选择“使用系统默认VRML浏览器”。

图3 预览选项卡设置界面
3. VrmlPad编辑器中提供了一些特殊节点的代码，可以直接加入编辑器中，选择菜单中的“工具”→“特殊节点”就能看到或者选择。同时，VrmlPad编辑器中有一个造型材质编辑器（Material Editor）如图4所示，给造型的材质颜色设置提供了极大的方便。

图4 Material Editor编辑界面
先选中VRML文件中需要调整材质颜色的节点，然后选择VrmlPad编辑器中的“工具”→“Material Editor”就会出现图4的界面。左上方的“Category”提供了多种材质选择，包括“Glass Colors”、“Material Colors”、“Plastic Colors”、“Soft Colors”等十余种常用材质颜色的选择。
4. VrmlPad编辑器还有一个造型挤压编辑器Extrusion Editor，如图5所示，它给复杂造型的形成、编辑提供了非常有效的工具。

图5 Extrusion Editor编辑界面
选择VrmlPad编辑器菜单中的“工具”→“Extrusion Editor”就会出现图5。Extrusion Editor可以创建、编辑一个复杂的几何体；可以方便快捷地进行材质设置；可以进行纹理的缩放、移位、旋转、变形、模糊显示、亮度增减等；包含一个可扩充的Extrusion资源库；并且可以很容易地将代码插入到正在编辑的VRML文件中。
5. CortonaPlayer浏览器：
CortonaPlayer浏览器中有12个按钮，分布在左边和下方。将CortonaPlayer浏览器嵌入到Internet Explorer浏览器中界面如图6所示。
试着变换下图6中各按钮组合的方式然后拖动造型，看看各个按钮组合功能是什么。

6、完成第四章例4-1
#VRML V2.0 utf8
Shape {
appearance Appearance {
material Material {
diffuseColor 0.9 0.1 0.05
}
}

geometry Sphere {
radius 0.85
}
}
Shape {
appearance Appearance {
material Material {
diffuseColor 0.8 0.9 0.1
} }

geometry Cylinder {

radius 0.3
height 2.0
bottom FALSE
} }

实验二 三维立体造型的设计与实现（需交实验报告）
一、 实验内容
1. 熟悉各种立体造型的设计
2. 学会利用各种不同的立体造型组合实现复杂的造型
二、 实验环境
1. 硬件环境
计算机一台
2. 软件环境
WindowsXP操作系统、VrmlPad编辑器和Cortonaplayer浏览器
三、 实验步骤：
1. 制作一个烟囱的立体造型，首先以原点为中心生成一个半径为1、高度为2的圆柱体，然后以（0，0，1.5）为坐标变换节点的新原点生成一个底面半径为2，高度为1的圆锥体。
2. 建立一个带刻度的钟表造型：首先生成钟表面box造型，然后在钟表面上利用球体sphere造型生成各个刻度，利用圆柱体cylinder造型生成时针、分针等造型。其中利用Transform坐标变换节点对各个造型进行平移、缩放以及旋转操作。
3. 设计一个文本造型。

4、完成书中第四章的例4-2 、4-3和4-4。
