天然气加气站施工组织设计.doc

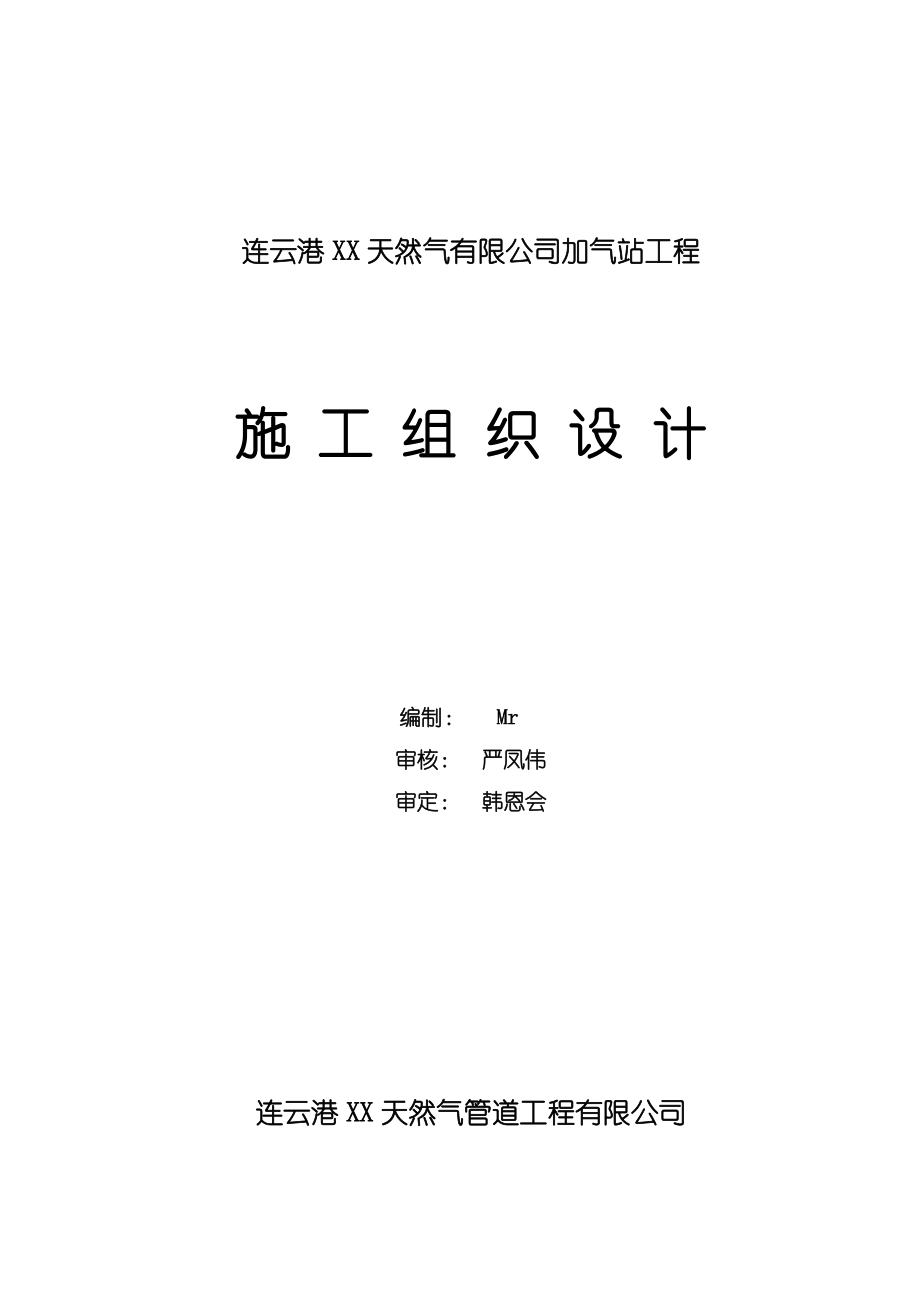

连云港XX天然气有限公司加气站工程施 工 组 织 设 计编制： Mr 审核： 严凤伟 审定： 韩恩会 连云港XX天然气管道工程有限公司目 录总则一、 工程概况与编制说明二、 施工管理体系三、 工程项目划分四、 安全生产与文明施工五、 质量目标六、 施工进度计划七、 施工平面布置图第一部分 土建工程一、 工程概况二、 施工部署三、 主要分项工程施工方案四、 质量保证措施五、 冬季施工技术措施六、 主要材料及设备计划表第二部分 工艺设备安装一、工程概述二、编制依据三、主要施工方法及措施 四、质量管理与控制五、检验和试验计划六、施工进度计划七、施工机具计划、劳力计划附表1:设备安装质量控制点附表2:设备一览表第三部分 工艺管道安装一、 工程概况二、 工程特点三、 施工准备工作计划四、 施工组织与进度安排五、 施工工艺要求六、 工艺管道施工组织七、 质量控制与质量管理及主要技术措施八、 劳动力计划安排九、 安全保证措施十、 劳动力计划十一、 施工机具计划十二、 材料计划附表1管道安装质量控制体系附表2管道安装质量控制点第四部分 系统试压一、 工程概述二、 编制依据三、 工艺参数四、 吹扫试压前的准备工作五、 吹扫六、 试压七、 系统的恢复八、 吹除、试压注意事项及安全措施附件1试压机具准备附件2水、气源准备及人员安排第五部分 电气安装一、工程概述二、编制依据三、施工技术准备工作四、主要施工方法及措施 五、工程主要机具安排六、劳动力安排七、工程质量进度保证措施八、质量控制点九、检验试验设备清单十、检验和试验计划第六部分 热工部分一、工程概述二、编制依据三、施工技术准备工作四、主要施工方法及措施 五、工程主要机具安排六、劳动力安排七、工程质量进度保证措施八、质量控制点九、检验试验设备清单十、检验和试验计划第七部分 采暖通风部分一、工程概述二、编制依据三、施工技术准备工作四、主要施工方法及措施 五、工程主要机具安排六、劳动力安排七、工程质量进度保证措施八、质量控制点九、检验试验设备清单十、检验和试验计划总 则一、 工程概况与编制说明连云港XX天然气加气站，站内北侧为办公区，西侧为加气装置区及设备装备区。总占地面积约7.49亩。土建工程主要包括：生产用房（建筑面积391.68m2）；辅助用房（建筑面积111.6m2）；围墙（墙体240厚，共计284米）；砼道路（面积1175m2）以及配套的照明、水暖通风等的施工。设备装置区设有压缩机2台，并设有相应的储气井、卸气柱等。该工程完工后，负责本段线路气体的压缩天然气、干燥、回收、过滤等工作。加气站工作电源引自10KV高压进线，在站内设350KVA箱式变电站一座，为保证本工程顺利完成,编制此施工组织设计，作为施工过程的指导。本施工组织设计按照工程专业划分为土建、设备、管道、试压、电气、热工、采暖通风部分分别介绍各专业的施工技术措施及部署。工程名称：连云港XX天然气有限公司加气站工程计划开竣工日期：开工日期： 2012 年 6 月 1 日竣工日期： 2012 年 11 月 5 日 二、 施工管理组织体系序号姓名职务职称职责1严凤伟项目经理高级工程师全面负责本项目施工的各项指标， 2杨作林项目总工高级工程师全面负责施工的各项指标，组织有关技术人员进行技术攻关。做好技术和质量管理，随时为监理单位提供各种资料。3Mr技术员全面负责分输站施工的各项指标，负责工艺施工，做好技术和质量管理。4崇亚东技术员负责分输站土建工程、给排水、暖通等专业的施工和质量管理工作。负责分输站电气、仪表的施工和质量管理工作。5徐庆涛检验责任师负责全面质量管理及验收检查。6张宝森焊接责任师负责编写焊接工艺评定，协助监理进行焊工资格确认。7赵瑞乐材料责任师负责将施工中甲供或乙供主辅材进行验收标识，确保材质、型号与设计相符后方可用于施工。三、安全生产与文明施工1.为了安全生产，加强施工现场的安全管理，工地设安全员一名，负责工地的安全工作，对职工定期进行安全教育，并建立安全技术档案，每天开工前进行安全技术交底，总结安全生产经验和教训，使工人认识到安全的重要性，做到时刻不忘安全。2.在施工过程中，分项工程每道工序的每个环节，都要严格认真贯彻执行安全操作规程、安全岗位责任制以及有关的文件规定。3.进入工地，必须带好安全帽，高空作业必须带好安全带，严禁酒后作业，严禁穿拖鞋、高跟鞋。4.禁止从高处往下随意投掷杂物。5.脚手架的搭设和拆除必须严格执行其安全规程，并经安全人员组织验收。6.工地的各类机电设备、非专业人员不能操作，设备要有防雨雪防护装置，并勤加检修。各类机电设备要安装其安全操作牌。7.氧气、乙炔使用安全距离应大于5米，远离明火作业点10米。8.施工洞口、进入口等处要搭设安全防护蓬。9.工地用电严格执行三相五线制。10.现场一定要文明施工，要作到三清六好，各类材料要堆放整齐合理。施工道路平畅，各出入口设标牌。11.库房设专职人员，摆设要整齐。12.各职能人员持证上岗。13.要保持工地的环境卫生，每天安排人清扫办公及道路口处的卫生。14.施工现场各种料具，施工设备，临时设施必须按照平面图规划设置摆设。15.手持电动工具必须实行三级保护。16.其它可详见安全技术交底。四、质量目标本工程质量达到省级优质工程，争创国优工程。其中分项工程验评一次合格率达到100%，优良品率达到90%，分部工程验评一次合格率达到100%，优良品率达到90%。第一部分XX天然气加气站土建工程一、工程概况本工程名称为连云港XX天然气有限公司加气站工程。本加气站土建工程由砖砌围墙、生产用房、辅助用房、加气区构筑物及厂区道路组成。业主为连云港XX天然气有限公司，设计单位为陕西市政建筑设计研究院有限公司，监理单位为陕西方诚石油化工建设监理有限责任公司。由连云港XX天然气管道工程有限公司承建。本工程占地面积为5940m2，其中：1.生产用房：建筑面积391.68m2。单层檐高4.2m，脊高6.88m，砖砌结构（YkB）空心板，外装为白色涂料，内装为弹涂墙面，屋面为彩色夹心板，外砖墙370厚，内墙240厚，基础为砼带基，上部砌砖。2.辅助用房：建筑面积111.6m2，单层檐高4.2m，为砖混结构涂料，外装为白色涂料，内装为白色涂料，防水为SBS改性沥青，外砖墙370厚，内墙240厚，基础为砼带基上砌砖。3.围墙：墙体240厚，共计284米。4.砼道路：面积1175m2。本方案编制以国家现行施工规范及施工图纸为依据，具体执行标准：GBJ202-83 地基与基础工程施工及验收规范GB203-98 砌体工程施工及验收规范GB50209-95建筑地面工程施工及验收规范 GB50209-92建筑物工程施工及验收规范GB50207-94屋面工程技术规范JGJ73-91 建筑装饰工程施工及验收规范JTJ033-95 公路路基施工技术规范JJJ034-93 公路路面基层施工技术规范二、施工部署本工程施工队进场后先以砖砌围墙为主，其它工号为辅的原则，施工先砌围墙以达到场内的规范完整及安全保障，同时配合人员完成生产用房、辅助用房的施工，然后加气设备基础施工，最后施工砼道路。三、主要各项工程施工方案（一）土方工程 进场后施工与监理双方要共同测量高程百格网。围墙工程基槽开挖可使用挖掘机开挖、其它人工开挖，基槽开挖完成后进行基槽修正找平、进行钎探，会同业主监理进行验槽工作，验槽合格后方可下步施工。基槽开挖要保证其几何尺寸，并有足够的工作面，槽底标高允许偏差：+0mm、-50mm。（二）砌体工程 各个工号要分别根据设计的要求采用各自的砂浆配合比。材料进场后要对砖、砂、水泥、白灰进行试验，不合格的原材料严禁使用。要根据砂浆配合比确定施工配合比。计量必须准确，安排专人过秤，砌筑370墙必须双拉线，砂浆的饱满度要达到85%以上，外墙转角和内外墙交接处如需留槎必须留阳槎，并按规定设置墙体的拉结筋，留槎处的舌头灰必须清净以保证装槎砂浆的饱满度，皮数杆的间距不能过大，砌体的砂浆必须随使随活，不能超过初凝时间，以免降低其标号，砖砌体使用前必须提前润湿。砌砖的质量要求：垂直5mm，平面5mm，水平灰缝平直8mm，洞口宽度5mm。（三）砼工程砼所用的原材料必须符合要求，进场后必须进行各种材料的实验，合格后才能使用。各工号必须根据设计要求及不同部位采用各自的配合比。根据配合比现场技术人员要检查砂石的含水率及含泥量，调出施工配合比。砼的计量必须准确，安排专人过秤，现场技术人员不定期检查砼的坍落度状况，砼搅拌不能少于1.5分钟。各部位浇筑前必须对基层清理，并浇水冲净，但不能积水，砼振捣必须密实，振点均匀。各部位的砼表面平整度应符合规范要求，各部位砼浇筑完成后24小时进行养护。对于设备基础，砼道路等要草袋洒水覆盖不少于7天。成品后的砼要注意保护，不能碰撞及踩压。（四）钢筋工程进场钢筋必须有钢材出厂合格证明书，并按规定要求现场抽检，不合格的严禁使用，钢筋场堆料要整齐、标牌，钢筋的下料、绑扎必须符合设计要求及施工规范的有关规定。（五）构件安装生产用房及辅助用房屋面结构均为空心板，采用12t吊车吊装。要提前排好楼板的位置和做好板孔的堵眼工作。（六）装修工作内外墙抹灰前必须提前浇水润湿，抹灰表面要赶光压实，内墙阳角处抹1.5m高的水泥护角。抹灰用石灰膏必须熟14天以上，表面要求：表面光滑平整，无抹花，阴阳角顺直。允许偏差：墙面垂直4mm，平整4mm。（七）水暖电气工程水电工程要安排专业人员严格按照施工图纸及国家现行施工规范施工，要搞好与土建工程的工种穿插。四、质量保证措施（一）等级目标：保省优，创国优（二）采取措施：1.对于进场的原材料，主管材料员和现场技术人员必须严把质量关，不合格的原材料决不能进场，必须按规定进行复验。2.各项工作进行前，项目技术员、项目质检员进行技术质量交底。保证从项目技术员、质检员、班组长到每个工人清楚熟悉操作的具体要求，并严格执行自检、互检、日检制、岗位责任制，分工明确。3.本工程的结构形式简单，主要工序是砼和砌砖，因此计量是保证质量的前提。计量人员要有高度的责任心，要坚持车车过秤，若发现不坚持，必须进行相关人员的惩罚处理，项目人员要巡回检查，严格把关。五、冬季施工措施本工程施工正逢冬季，因此必须采取相关的防雨雪措施。1.对于施工现场及构件、材料堆放场地，根据地形作好排水坡度，钢筋堆放必须下垫脚手板并有一定高度。2.施工用道路要作好排水沟，必要时下铺碎石子，以防雨雪后不通畅。3.现场的机电设备闸箱采取防雨、防雪措施，并安装接地保护。4.脚手架下必须夯实并垫通板以防沉陷，并随时检查。5.冬雨季施工要勤加检查砂、石含水率、调整施工配合比。6.砼浇筑时逢雨雪必须用塑料布盖好，不能让雨水冲刷掉浇好的砼表面。砼接槎部位，必须处理好，去掉浮子浮浆，并用同配比砂浆铺垫一层。7.阴雨雪天砌筑时，适时掌握好砖的浇水量或不浇，雨密时停止施工。六、主要材料及设备计划表1.材料计划325#水泥425#中砂碎石砖空心板33吨300吨660吨1300吨306千块72块2.机具设备计划350型搅拌机 2台 电锯 1台 排水车 8辆 磅秤 2台浆车 8辆 翻斗车 2辆 卷扬机 1台 打夯机 1台平板振挡器 1个 插入振动器 2台焊机 1台3.劳动力计划 瓦工木工钢筋工架子工壮工焊工电工管工油工1555320111010 XX天然气加气站 工艺设备安装一、工程概述连云港XX天然气加气站是我县重点工程。自西气东输连云港分站来的天然气通过管道输送至XX天然气公司调压站，再由调压站输送至加气站。1.1计划开峻工日期开工日期:2012年7 月20日峻工日期:2012年 9月19日1.3.主要工程量：安装压缩机、储气井、加气机、焊接工艺管道等1.4工程特点本工程设备布置比较紧密,没有特大设备,均为新购设备,由于工期较紧,设备安装施工要为管道施工等创造条件,与土建施工交叉较严重,为确保工期,要求我们精心策划施工，以保证整个工程顺利竣工。二、施工中应执行的规范和标准1.现场设备、工业管道焊接工程施工及验收规范 GB50236-982.工业设备安装工程质量检验评定标准 GB50252-943.中低压化工设备施工及验收规范 HGJ209-834.化工机器安装工程施工及验收规范(通用规定) GB50231-985.化学工业大中型装置试车工作规范 HGJ231-916.机械设备安装工程施工及验收通用规范 GB50231-98三、主要施工方法和措施3.1由于本工程中无较复杂的设备，故安装按以下方法进行：3.1.1设备安装前应进行下列准备工作：3.1.1.1安装施工前，设备基础需经交接验收。按GB50231-98的规定对基础进行复检。并应及时填写基础复查记录。设备基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等均应清除干净；放置垫铁的部位的表面应凿平。3.1.1.2设备开箱应在建设单位有关人员参加下，按下列项目进行检查，并应作出记录：a） 箱号、箱数以及包装情况；b） 设备的名称、型号和规格；c） 装箱清单、设备技术文件、资料及专用工具；d） 设备有无缺损件，表面有无锈蚀等；e） 其它需要记录的情况。3.1.1.3安装前应按设计图样或技术文件要求画定安装基准线及定位基准标记；对相互间有关联或衔接的设备，还应按关联或衔接的要求确定共同的基准；3.1.1.4安装前应对设备、附件及地脚螺栓进行检查，不得有损坏及锈蚀；要检查设备的方位标记、重心标记及吊挂点，对不符合要求者，应予补充；3.1.2安装时所使用的测量及检查用仪器与量具的精度均需符合国家计量局规定的精度标准，并应按期检验合格。3.1.3设备支撑的底面标高应以基础上的标高基准线为基准；3.1.4设备的中心线位置应以基础上的中心划线为基准；3.1.5立式设备的方位应以基础上距离设备最近的中心划线为标准;3.1.6立式设备的铅垂度应以设备两端部的测点为基准;3.1.7卧室设备的水平度一般应以设备的中心划线为基准。3.1.8设备的找正与找平应符合下列规定：3.1.8.1找正与找平应在同一平面内互成直角的两个或两个以上的方向进行；3.1.8.2设备找平时，应根据要求用垫铁或其它调整件调整精度；不应用紧固或放松地脚螺栓及局部加压等方法进行调整。紧固地脚螺栓前后设备的允许偏差均应符合GB50231-98。设备的平面位置和标高对安装基准线的允许偏差应符合下表规定项目允许偏差（mm）平面位置标高与其它设备无机械联系的10+20-10与其它设备有机械联系的213.1.8.3设备安装调整完毕后，应立即做好设备安装记录，并经检查监督单位验收签证。3.1.9地脚螺栓和灌浆3.1.9.1埋设预留孔中的地脚螺栓应符合以下要求:3.1.9.1.1地脚螺栓在预留孔中应垂直，无倾斜；3.1.9.1.2地脚螺栓任一部分与孔壁的距离应大于15mm，地脚螺栓底端不应碰孔底；3.1.9.1.3地脚螺栓上的油污和氧化皮应清除干净，螺纹部分应涂少量油脂；3.1.9.1.4螺母与垫圈、垫圈与设备底座间的接触均应密实；3.1.9.1.5拧紧螺母后，螺栓应露出螺母,其露出长度宜为螺栓直径的1/3至2/3；3.1.9.1.6预留孔中混凝土达到设计强度的75%以上时拧紧地脚螺栓；3.1.10垫铁3.1.10.1垫铁的位置和数量应符合以下要求：3.1.10.1.1每个地脚螺栓旁至少应有一组垫铁；3.1.10.1.2垫铁组在能放稳和不影响灌浆的情况下，应放在靠近地脚螺栓和底座主要受力部位下方；3.1.10.1.3相邻两组垫铁组间的距离宜为5001000mm；3.1.10.1.4垫铁的面积根据荷载及地脚螺栓分布情况，按下式计算：AC式中：A 为垫铁面积；Q1 为由于设备重量加在该垫铁组上的负荷（N）Q2 为由于地脚螺栓拧紧所分布在该垫铁组上的压力（N），可取螺栓的许可抗拉力；R 为基础或地坪混凝土单位面积抗压强度（MPa）,可取混凝土设计强度；C 为安全系数，宜取1.53。垫铁组应放置整齐平稳，接触良好。设备调平后，每组垫铁均应压紧。设备底座有接缝处的两侧应各放置一组垫铁。每一组垫铁应减少垫铁的块数，且不宜超过5块，并不宜采用薄垫铁。放置平垫铁时，厚的宜放在下面，薄的宜放在中间且不宜小于2mm，并应将各垫铁相互用定位焊焊牢。设备调平后，垫铁端面应露出设备底面外缘：平垫铁宜露出1030mm;垫铁组伸入设备底座长度应超过设备地脚螺栓中心。3.1.11埋地设备（四台汇气管）安装，在防腐工作完成后，进行设备就位工作。同时进行附属管路的连接。待管道施工完成后，同管道一起进行压力试验。经监理确认合格后方可进行回填，并做好隐蔽工程记录。3.2设备吊装：3.2.1本工程设备数量较少，体积、重量不大。进场就位时可用一台16吨吊车配合三脚架等手动工具进行。3.2.2对于压缩机等较大的设备，吊装就位时要选择好吊点。防止发生倾覆事故。四、质量管理与控制工程质量是企业的生命，本工程的施工，必须严格进行各项管理工作，使本工程的工程质量和管理水平再上一个新台阶。4.1 文件和资料控制所有在本工程中使用的标准规范及资料文件均登记上帐并加盖受控章，所有甲方发来的资料文件及变更等均加盖受控章并建立台帐，施工使用时由领用人在台帐上签字，施工过程的各种资料及安装记录均及时办理并妥善保存，其他各事宜执行QG/JA31.03 文件和资料控制程序和QG/JA31.16 质量记录控制程序。4.2顾客提供与自采物资的供应所有顾客提供物资必须按要求进行检查，材质证、合格证及各项手续齐全，自采物资全部采自合格供应商，并进行必要的检验，具体执行QG/JA 31.04 采购控制程序，QG/JA 31.05 顾客提供产品控制程序，QG/JA31.08进货检验和试验控制程。4.3产品标识和可追溯性要求4.3.1 工程设备的标识 通过设备的铭牌，合格证及设计文件上设备表中的位号来实现。搬运和安装时，采用一定的方式对铭牌加以保护。合格证随设备带来，开箱检验后由工长，技术员保存，竣工后移交顾客。4.3.1 施工过程的标识施工过程的标识通过印章，钢印和记录等来实现。 4.3.3其他未尽事宜执行QG/JA31.06 产品标识和可追溯性控制程序4.4 施工过程控制4.4.1 施工过程中自检，专检，交接检，隐蔽工程检查和分项分部质量验评及需要进行试验的执行过程检验和试验控制程序 4.4.2 本工程质量控制点见附表24.5.工程防护和交付设备口在配管前，必须进行有效的防护。其他事宜执行 QG/JA 31.15 工程防护和交付控制程序 及QG/JA 31.14 搬运和储存控制程序中的相应章节。4.6 检验，测量和试验 执行 QG/JA 31.11 检验测量和试验设备控制程序。4.7 不合格品的控制，纠正及预防措施 执行QG/JA31.12不合格品控制程序和G/JA31.13纠正和预防措施控制程序。4.7.1 不合格品的标识：在施工过程中发现不合格品，由工长，技术员负责对其进行标识。4.7.2 不合格品的记录：项目材料员负责顾客提供的不合格物资的记录，工长，技术员负责工程不合格品的记录。4.7.3 不合格品的评审：工程不合格品由项目经理部根据经济损失确定不合格的严重程度后，分级进行评审并作好记录。4.7.4 对于偶发性不合格要执行的原则，落实整改和纠正措施，以防止再次发生。4.7.5 对于非偶发性不合格，质量分析会要对产生的原因进行调查分析，在查明原因的基础上分别制定纠正措施和整改措施并指定实施人员，项目质检人员负责措施的跟踪验证4.7.6 纠正预防措施制定时应同时确定措施的实施单位和人员。4.7.7 不合格项的检查，验收由提出部门或审核组长指定人员实施。五、检验和试验计划根据现行施工及验收规范和工程进度安排，本工程检验和试验计划如下：序号检验和试验项目执行标准时间责任人1材料检验QG/JA31.04-05材料到场材料员、责任师2基础验收GB50231-98设备安装前质检员、技术员、监理3设备开箱检查GB50231-98设备安装前质检员、技术员、监理4安装质量检查GB50231-98HGJ209-83设备安装完质检员、技术员、班长、监理5单机试运GB50231-98HGJ209-83设备电气安装完技术员、质检员6分项验评HGJ20236-93分项工程完工技术员、质检员、项目总工、班长、监理六、施工进度计划6.1工程项目划分:(详见总则四)6.2要按期、优质、安全、圆满地完成该工程，就要统筹兼顾，科学施工。 6.3严格按质量体系程序文件汇编要求施工，落实每个人员的岗位责任，严格按程序文件规定办事，严把工序质量，坚决执行质量否决权制度。6.4根据工程的工期要求，集中人、机、物，在有限的时间内，合理安排，保证节点。施工战略上要集中力量打歼灭战。在施工技术上要突出重点，注重难点，照顾一般、优先安排较大设备吊装。6.5施工开始后，按总体计划安排，制定各阶段详细的作业计划。穿插施工，协调作业、妥善安排平面占用。6.6认真进行施工图纸自审、会审；准确提出施工材料进场计划和机具设备进场计划。6.7各种加工件应在具备安装条件前全部制作加工完成，减少施工过程的不衔接现象，创造条件保证工程顺利进行。6.8所需工程材料和设备要提前定货，落实实际到货时间，保证工程按计划进行。七、施工机具计划、劳力计划7.1.施工机具计划：16吨吊车 1台 8吨吊车 1台 交流电焊机 1台 3吨倒链 1个 手扳葫芦 1套 5吨倒链 2个 水平仪 1套 索具、卡环、道木、量具若干7.2.劳力计划:钳工3人 电焊2人 气焊1人起重1人 壮工4人附表1设备安装质量控制点序 号控制点类 别责任者执行标准见证资料1基础质量复查H项目总工、甲方代表、专检员、技术员 、监理 GB50231-98基础质量复查记录2设备找平、找正B技术员、专检员GB50231-98HGJ209-83 设备安装记录3设备单机试运A项目总工、甲方代表、技术员、专检员GB50231-98 HGJ209-83试运转记录4设备耐压试验B项目总工、甲方代表、技术员、专检员 HGJ209-83 试压记录第三部分 工艺管道安装一、工程概述XX天然气加气站工艺管道总长约362.91米。焊接采用手工氩弧焊打底，电弧焊盖面。大部分管道位于工艺装置区。本施工方案主要针对L360NB钢材质的管道，325无缝管的施工工艺见线路部分施工方案。计划开竣工日期：开工日期：2012年8月1日竣工日期：2012年9月30日二、工程概况 连云港XX天然气有限公司加气站工艺管道安装工程主要工程量包括：工艺管道362.91米，在施工过程中需要接受监理公司及技术监督部门的监督检验。本工程工期从2012年8月1日到2012年9月30日安装完毕，具备联动试车条件。三、工程特点1.工期紧。工艺管道安装工程按网络计划安排，从开工到竣工仅150天，而且工程量较大，这样就为施工组织带来很大困难，参与施工的所有人员必须强化工期意识争取按时或提前完工。2.质量要求标准高。要求全体参与施工、管理人员必须强化质量意识，争取高质量、高标准竣工，确保一次试车成功。3.技术要求高。有关人员应严格培训、认真学习作业指导书，按要求进行安装，以确保高质量完工。4. 施工难度较大。本工程土建单位施工在前，预留预埋件位置目前还不能决定，与土建单位交叉作业，埋地管道众多，施工高峰在严冬等原因都为管道安装带来很大困难，要求我们广大职工发扬安装工人吃苦耐劳的优良传统，克服困难，争取实现公司“保双百，创名牌”的质量目标。四、准备工作计划 施工准备工作是工程施工的重要环节，直接影响整个工程的进度与质量，其主要内容包括：技术准备工作，施工队伍的落实，材料机具的准备工作，具体内容如下：1.施工前必须熟悉和审查施工图纸以及有关技术资料，了解工艺要求和安装使用要求，施工质量标准和操作规程详细地制定施工材料计划并就图纸中存在的问题与甲方及设计单位进行技术核定。2.认真分析工程量与综合考虑各种要求，根据工人特点合理地安排分配劳动力，尤其电焊工必须持有相应项目合格证，严禁无证操作、无证上岗。3.施工技术人员根据材料计划协助物资部门将甲供、乙供材料调往施工现场，材料责任师应对所有成品、半成品及管材进行确认与标识，要求严格执行质量体系程序文件汇编顾客提供产品控制程序及产品标识和追溯性控制程序。4.根据施工方案，把所需机具陆续运往施工现场，配线待用，并且配备专门地机械维修人员以及易损、易坏机械零件，确保机械能正常运转。5.成立QC质量攻关兼受检联络小组，解决施工中的质量问题并进行质量攻关，职责划分如下：（见附表1）五、施工组织与进度安排1. 施工组织：本工程施工根据工程特点主要采取流水作业法，在分工协作的基础上保持均衡与连续，在施工中遵循“先干管，后支管”的施工方法以减少返工率；尽可能多利用机械化施工以提高效率；尽量多预制，减少固定口焊接，及早熟悉工艺做好技术交底及安全交底，争取早进点，早开工。由于工艺管道流程较长，现将各工段做如下划分，以便于工人施工人员对本工程有较详细的认识，以便提高人员与机具利用率。2. 根据规范划分的压力管道范围，本工程所有工艺管道及其附属管件均为压力管道，在施工过程中受监检单位监检，施工质量如何直接影响到工程总体质量以及公司信誉，为此所有参加管道施工的工人与技术人员必须给予足够的重视，为了配合进行监检，在施工过程中除必须遵守本方案其它章节中涉及到的规范外，必须严格执行压力管道施工程序。3.1在压力管道施工中所需要的管子、管件、密封材料及螺栓、螺母必须进行外观检查和验收。3.2材质证明文件的检验：由材料责任师按有关质量标准进行。做到管材的材质满足设计要求，材料的机械性、化学成分符合图纸设计要求，管件、材料的焊接性能要满足使用要求，法兰材料符合师要求及螺栓、螺母满足设计和使用要求。3.3实物外观检查：由保管员依据进货单和材料责任师或责任人确认的材质证明文件，对实物进行外观检查；必要时材料责任师或责任人协同保管员一起进行。检查管子、管件外观必须符合使用要求，表面应符合以下规定：a) 无裂纹、缩孔、夹渣、折叠、重皮等缺陷。b) 不超过壁厚负偏差的锈蚀或凹陷。c) 螺纹密封良好，精度及光洁度达到设计要求或制造标准。d) 钢管的外径及壁厚、尺寸偏差，应符合部颁的钢管制造标准。e) 管件上应有出厂标记，并打上检验标记。f) 法兰上应有材料钢印代号、标记及检验标记。实物外观检查、记录，由保管员予以保存。对金属材料还要登录金属材料质量证明书登记表。3.4对需要进行检验和试验的物资由材料责任工程师下达委托单，材料员负责取样并送检，必要时，委托技术员取样，材料员送检。3.5公司测试中心接到委托单和试验样品后，应在规定时间内完成试验并出具报告，项目经理部在施工中，如来不及委托公司内部检验时，可就近委托国家授权的有关资质单位进行试验。3.6凡试验后的物资、材料，供应站应及时通知仓库，并做好标识、记录。经检验不合格的物资不得接收入库，更不得用于工程，项目材料负责人应严格把关。3.7材料的标识通过标牌（标签）、入库验收单、保管和证明等方式来实现。3.8材料堆放场地的标准应设置在附近的明显位置，标牌上注明名称、规格、材质生产厂家，并在标牌上使用下列颜色，表明其检验状况：未经检验 黄色标牌经检验合格 绿色标牌检验不合格 红色标牌送检后等待结果 白色标牌3.9入库验收单和保管台帐由保管员填写并保存，填写内容应包括名称、规格、数量、编号、合格证明、自编号、生产日期、进货日期等，顾客提供材料加注“甲供”字样。3.10材料出库时，对其标牌核对无误，且保管员在出库单上签字后，方可出库，在压力管道安装过程中，应按标识的规定做好标识移植。4.管道安装的可追溯性：焊工必须持证上岗，每道焊口完成后，应用书写或粘贴的方法在焊口左侧100mm处对焊工或作业组代号及流水号进行标识。本工程焊接记录采用监理提供的统一表格。5. 施工计划：根据工艺管道工艺系统划分，综合考虑工程量、劳动力与机具的限制，特编制施工计划。如附页所示。六、施工工艺要求1.所有工程工艺管道安装项目必须严格执行GB50235-97工艺管道工程施工与验收规范、金属管道篇，GB50236-98现场设备、工业管道焊接工程施工及验收规范。SY0402-2000石油天然气站内工艺管道工程施工及验收规范。2.敷设管道时，应严格按图纸尺寸、标准、施工说明进行施工，任何人不得随意改动，如需变更，必须经监理及设计人员的同意，并出具体变更通知单，及时办理材料追加计划及有关签证，在竣工图上反映清楚。3.所有阀门应严格按图纸及规范要求试压合格后才能安装，并在安装过程中采取必要措施，以免管道、阀门敞口进入杂物，破坏阀门密封面。4.管道支架制安应按施工图施工，如设计中有漏加或根据施工经验应加固的，可在征得监理认可，追加完材料计划后制作安装。5.施工过程中应尽量做到管道支架、管卡、螺栓、盲板、阀门、石棉垫及金属缠绕垫等一次性按规范加全，不留尾项。6.在施工前，工长技术员负责组织作业人员对材料、成品、半成品的检验状态进行确认，符合要求后方可填写限额领料单进行施工，领料人员持限额领料单去库房严格按照限额上标明的材料型号、材质、数量领料，并检验其标识，确保无误，并在安装过程中保护标识不受损害。对现场材料应堆放整齐，严禁乱堆乱放以免损坏丢失。现场未用完的材料应及时退库。7.管道加工7.1管子切割7.1.1本工程管子切割采用氧炔焰。7.1.2切口应平整，无裂纹、重皮、毛刺、凸凹、缩口、熔渣、氧化物、铁屑等。7.1.3切口端面倾斜偏差不应大于管子外径的1%，且不得超过3mm。8.管道的焊接8.1焊接工艺评定：焊接工艺评定由焊接责任师负责，本工程根据设计要求采用手工氩弧焊打底，手工电弧焊盖面。焊接工艺评定报告由监检员根据工艺进行审评，必须满足相应标准和设计要求。焊接材料要满足相应设计相应标准要求，在焊接前必须进行烘干处理。具体内容见附件48.2管道对接焊缝位置应符合下列要求：a) 相邻两道焊缝的距离不得小于1.5倍管道公称直径，且不得小于150mm。b) 管道对接焊缝距离支吊架不得小于50mm。c) 管道对接焊缝距离弯管起点不得小于100mm,且不宜小于管子外径。8.3施焊时严禁在坡口以外的管壁上引弧；焊机地线应有可靠的连接方式，以防止和避免地线与管壁之间产生电弧而烧伤管材。8.4预制好的防腐管段，焊前应对管端防腐层采用有效的保护措施，以防电弧灼伤。8.5管道焊接时，根焊必须熔透，背面成型良好；根焊余热焊以连续进行，其他层间间隔也不宜过长，当日焊口当日完成。9.焊后检查：焊接检验严格按GB50235-97、GB50236-98执行，所有天然气管线、放空排污阀前的对接焊缝进行100%射线探伤。射线探伤按石油天然气钢质管道对接焊缝射线照相及质量分级SY4056执行，级为合格。放空排污阀后管线的对接焊缝进行100超声波探伤，再进行10射线探伤抽检；超声波探伤按石油天然气钢质管道对接焊缝超声波探伤及质量分级SY4065执行，级为合格；射线探伤按石油天然气钢质管道对接焊缝射线照相及质量分级SY4056执行，级为合格。穿越站场道路的管道焊缝、试压后连头的焊缝进行100%射线探伤，级为合格。个别不能超声波或射线探伤检验的焊缝，按工业金属管道施工及验收规范GB50235进行渗透或磁粉探伤，无缺陷为合格。10.管道安装10.1管道的预制和安装10.1.1根据施工图纸按照管道系统和预制顺序进行管道的预制工作。自由管段和封闭管段的加工尺寸允许偏差应符和下表规定:项目允许偏差（mm）自由管段封闭管段长度101.5法兰面与管子中心垂直度DN1000.50.5100DN3001.01.0DN3002.02.0法兰螺栓孔对称水平度1.61.610.1.2预制完毕的管段，应将内部清理干净，并即使封闭管口。10.1.3管道安装时，应检查法兰密封面及密封垫片，不得有影响密封性能的划痕、斑点等缺陷。10.1.4法兰连接应与管道同心，并应保证螺栓自由穿入。法兰螺栓孔应跨中安装。法兰间应保持平行，其偏差不得大于法兰外径的1.5，且不得大于2mm。10.1.5法兰连接应使用同一规格螺栓，安装方向应一致。螺栓紧固后应与法兰紧贴，不得有楔缝。需加垫圈时，每个螺
