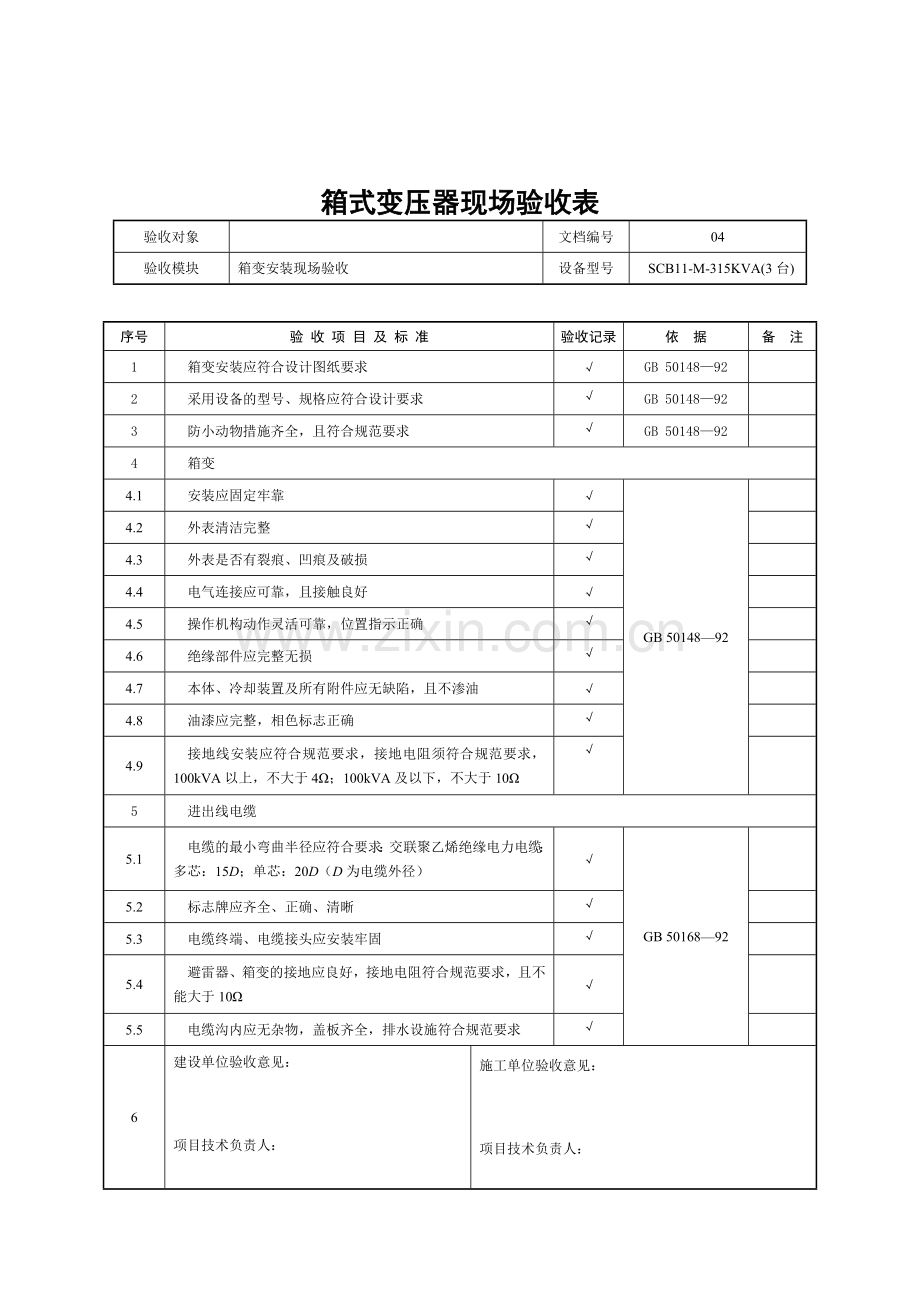

箱式变压器现场验收表
验收对象

文档编号
04
验收模块
箱变安装现场验收
设备型号
SCB11-M-315KVA(3台)

序号
验 收 项 目 及 标 准
验收记录
依 据
备 注
1
箱变安装应符合设计图纸要求
√
GB 50148—92

2
采用设备的型号、规格应符合设计要求
√
GB 50148—92

3
防小动物措施齐全，且符合规范要求
√
GB 50148—92

4
箱变
4.1
安装应固定牢靠
√
GB 50148—92

4.2
外表清洁完整
√

4.3
外表是否有裂痕、凹痕及破损
√

4.4
电气连接应可靠，且接触良好
√

4.5
操作机构动作灵活可靠，位置指示正确
√

4.6
绝缘部件应完整无损
√

4.7
本体、冷却装置及所有附件应无缺陷，且不渗油
√

4.8
油漆应完整，相色标志正确
√

4.9
接地线安装应符合规范要求，接地电阻须符合规范要求，100kVA以上，不大于4Ω；100kVA及以下，不大于10Ω
√

5
进出线电缆
5.1
电缆的最小弯曲半径应符合要求：交联聚乙烯绝缘电力电缆：多芯：15D；单芯：20D（D为电缆外径）
√
GB 50168—92

5.2
标志牌应齐全、正确、清晰
√

5.3
电缆终端、电缆接头应安装牢固
√

5.4
避雷器、箱变的接地应良好，接地电阻符合规范要求，且不能大于10Ω
√

5.5
电缆沟内应无杂物，盖板齐全，排水设施符合规范要求
√

6
建设单位验收意见：

项目技术负责人：

年 月 日
施工单位验收意见：

项目技术负责人：

年 月 日
