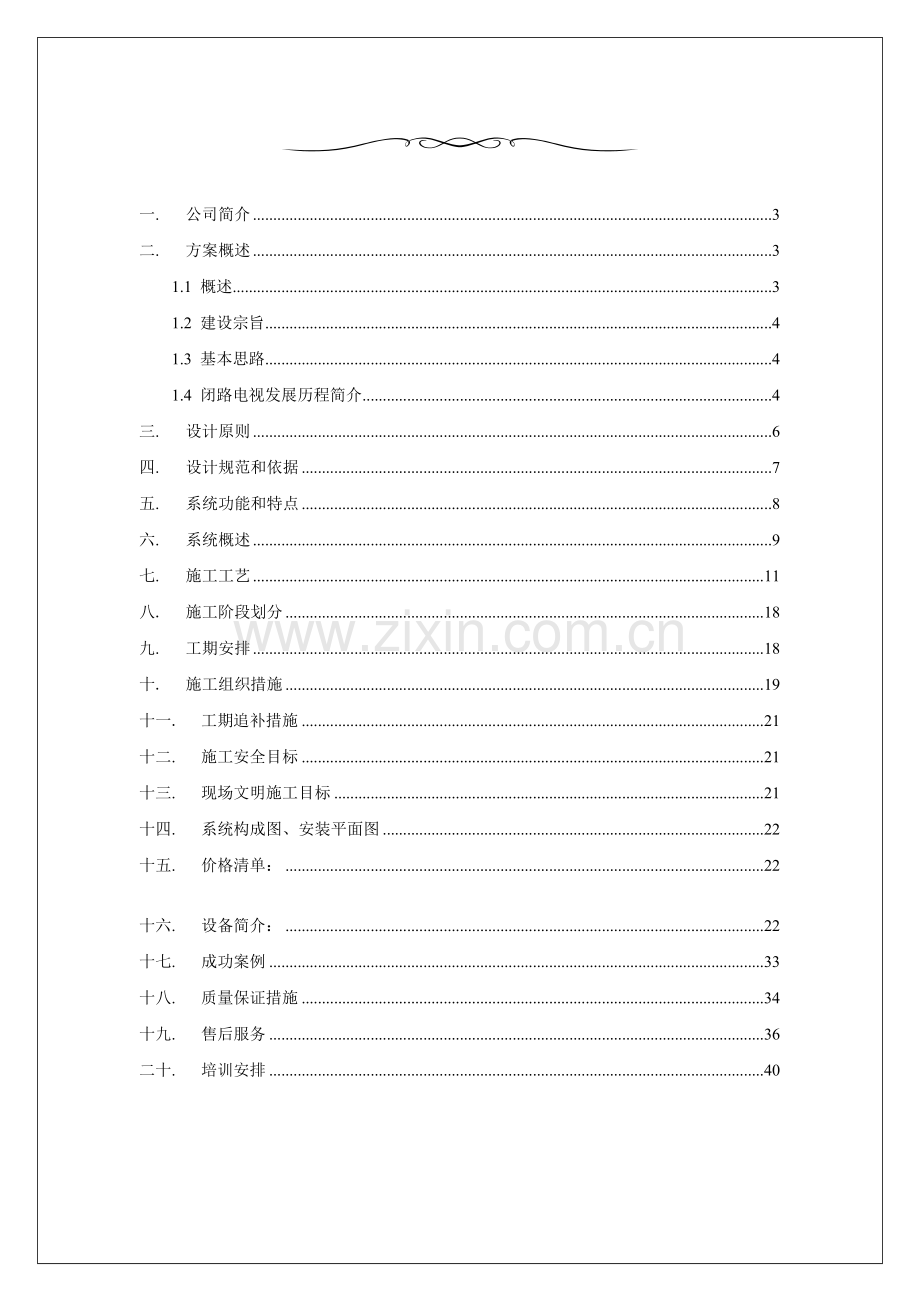

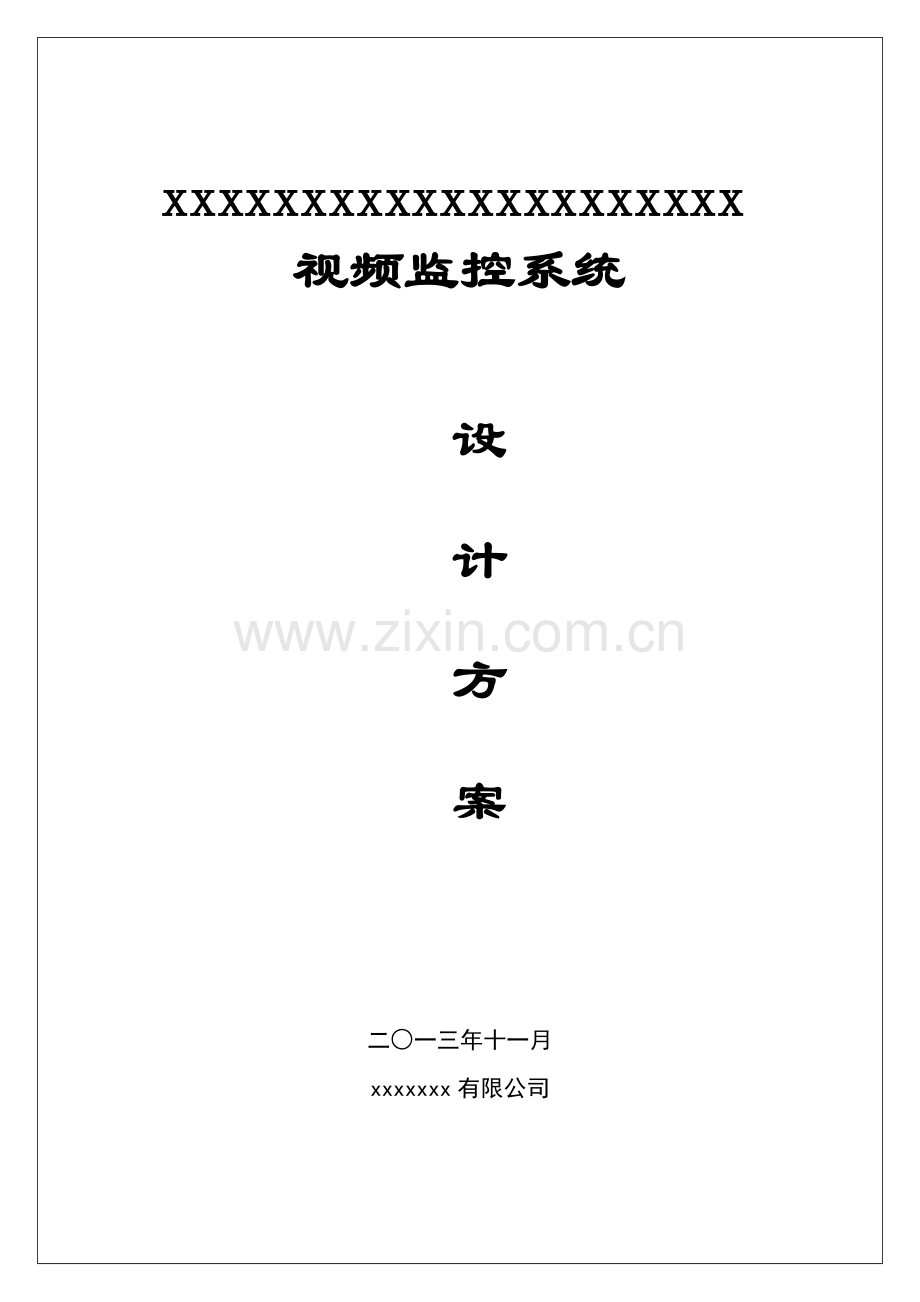

xxxxxxxxxxxxxxxxxxxxx视频监控系统设计方案二一三年十一月xxxxxxx有限公司一.公司简介3二.方案概述31.1 概述31.2 建设宗旨41.3 基本思路41.4 闭路电视发展历程简介4三.设计原则6四.设计规范和依据7五.系统功能和特点8六.系统概述9七.施工工艺11八.施工阶段划分18九.工期安排18十.施工组织措施19十一.工期追补措施21十二.施工安全目标21十三.现场文明施工目标21十四.系统构成图、安装平面图22十五.价格清单：22十六.设备简介：22十七.成功案例33十八.质量保证措施34十九.售后服务36二十.培训安排40一. 公司简介xxxxxxxx有限公司成立于xxxxx年，本公司以优质的产品和完善的服务体系为立足之本，以用户需求为创造的源动力，承蒙各界的大力持,为加快中国安防事业的现代化建设贡献自己的力量。公司始终坚持“诚信、敬业、求实、创新”的经营理念；本着“以人为本、科学经营”的管理方针；始终遵守“忠厚做人、坦诚做事”的企业文化，公司希望与社会各界朋友进行合作，并成为您最忠实的朋友和合作伙伴。二. 方案概述1.1 概述近年来，随着科技的进步和经济的发展带来了整个社会生活水平的提高，人们生活不再仅仅局限于传统的衣、食、住、行，对周围的居住环境及环境安全越来越重视，安全技术防范作为保护人民生命和财产的重要工具也越来越被广大消费者所重视。在银行、博物馆、政府机构、酒店、医院、商店（超市）、居民社区等已经得到广泛应用。闭路电视监控系统作为安全防范系统最基本、最重要的子系统，得到了最为广泛的应用。采用闭路监控为主的多种技术防范结合的系统是预防和制止犯罪最为有效的措施。 目前，在我国各行业中广泛使用的闭路监控系统大多为模拟方式，其主要特点是：系统采用矩阵主机控制，通过电视墙监视前端目标，采用长延时模拟录像机进行录像和回放；其主要缺点：当录像资料需要长时间备份时，需要大量的录像磁带，消耗大量的人力和物力，并且在录像回放检索时操作不方便。因此，基于数字存储技术的硬盘录像系统经过几年的发展，至今，技术已经完全成熟，很好地解决了传统图像存储及回放等技术难题。 数字硬盘录像系统不仅存储费用低、效率高，而且还具有网络传输、远程传输和循环存储等优点。与此同时，硬盘录像系统的数字化和传输网络化等先进技术可以实现与防盗报警等系统联网联动，及时准确地反馈现场信息，为报警事件提供充分可靠的依据。1.2 建设宗旨怀来中国低碳大厦暨文化艺术中心视频监控系统工程包括在大厦出入口、交通主干道、地下停车场、电梯、电梯厅、外围护栏及商场内部等处安装监控摄像机，组成数字化网络监控系统，把不同来源、不同格式、不同控制方式的模拟视频或数字视频集成在一个统一的平台上，采用分布式集中管理的控制模式进行管理和控制，实现全部视频监控系统的网络化、数字化、并逐步发展智能化，形成统一协调的动态视频指挥系统。1.3 基本思路采用计算机多媒体技术、视频技术、现代通信技术、自动控制技术等，形成多功能、综合性的智能化监控系统。在设计上要首先保证大厦监控系统的先进性，在具体实施时又要本着经济、实用、合理、可靠的原则来配置系统的硬件和软件，同时系统所配置的硬件和软件必须是模块化的、开放式的结构，以便今后扩展。1.4 闭路电视发展历程简介闭路电视监控系统的发展经历了三个不同阶段：模拟闭路电视监控、多媒体微机平台（嵌入式系统）的数字闭路电视监控、基于嵌入式网络视频服务器技术的数字化网络闭路电视监控。1、模拟闭路电视监控系统 模拟监控系统发展较早，目前常称为第一代监控系统，系统特点： 1)视频、音频信号的采集、传输、存储均为模拟形式，质量最高。 2)经过几十年的发展，技术成熟，系统功能强大、完善。3)模拟视频系统局限性：A. 只适用于较小的地理范围 B. 与信息系统无法交换数据 C. 监控仅限于监控中心，应用的灵活性较差 D. 不易扩展 2、基于微机平台的数字闭路电视监控（DVR） DVR是近几年迅速发展的第二代监控系统，采用微机和Windows平台，在计算机中安装视频压缩卡和相应的DVR软件，不同型号视频卡可连接1/2/4等路视频，支持实时视频和音频，是第一代模拟监控系统升级实现数字化的可选方案，实现远程视频传输（超过1-2公里）的系统。DVR系统特点： A. 视频、音频信号的采集、存储主要为数字形式，质量较高 B. 系统功能较为强大、完善 C. 与信息系统可以交换数据 D. 应用的灵活性较好 DVR系统从监控点到监控中心为模拟方式传输，与第一代系统相似存在许多缺陷，要实现远距离视频传输需铺设（租用）光缆、在光缆两端安装视频光端机设备，系统建设成本高，不易维护、且维护费用较大。 随着信息处理技术的不断发展，嵌入式DVR系统近几年异军突起，由于其可靠性高、使用安装方便在银行系统应用特别广泛，我们通常称嵌入式DVR为2.5代监控系统。 3、基于嵌入式视频服务器的网络化数字闭路电视监控 网络数字监控就是将传统的模拟视频信号转换为数字信号，通过网络来传输，通过智能化的计算机软件来处理。系统将传统的视频、音频及控制信号数字化，以IP包的形式在网络上传输，实现了视频/音频的数字化、系统的网络化、应用的多媒体化以及管理的智能化。为了进一步满足社会经济发展与人们文明生活的高标准要求，创造一个安全、舒适、温馨、高效的办公与生活环境，并根据各种不同建筑类别的需要，从项目的具体实际出发，做到配置合理，留有扩展余地，技术先进，性能价格比高，确保系统性能高质量，高可靠性。本方案根据项目提供的相关文件，并根据项目的实际需求，参照有关国际标准和国家标准，并结合我公司从事过的多个项目所积累的经验，编制出这套技术方案。若对本方案的内容或其它方面有不详尽之处，我们随时欢迎您们的宝贵意见。随着现代化企业制度在我国的普及和深化发展，企业的信息化建设不断深入，各企业特别是大中型企业都加快了信息网络平台的建设；企业正逐步转向利用网络和计算机集中处理管理、生产、销售、物流、售后服务等重要环节的大量数据。三. 设计原则本项目方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。其具有以下原则：1、先进性与适用性系统的技术性能和质量指标应达到国际领先水平；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中国国情和本项目的特点。该系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。同时系统是面向各种管理层次使用的系统，其功能的配置以能给用户提供舒适、安全、方便、快捷为准则，其操作应简便易学。2、经济性与实用性充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，经济实用。3、可靠性与安全性系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行安全。4、开放性以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的发展趋势，可以消防、防盗、聚光系统实现联动，具有RJ-45网络通讯口，可实现远程控制。5、可扩充性系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能，同时，本方案在设计中留有冗余，以满足今后的发展要求。6、追求最优化的系统设备配置在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价。7、保留足够的扩展容量该项目设备的控制容量上保留一定的余地，以便在系统中改造新的控制点；系统中还保留与其他计算机或自动化系统连接的接口；也尽量考虑未来科学的发展和新技术的应用。8、提高监管力度与综合管理水平本项目系统设备控制需要高效率、准确及可靠。本系统通过中央控制系统对各子系统运行情况进行综合监控，时时动态撑握监视及报警情况。闭路电视监控大大减少劳动强度，减少设备运行维护人员；另外，系统的综合统筹管理可使设备按最优组合运行，在最佳情况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而提高监管力度与综合管理水平。 四. 设计规范和依据1、智能建筑设计标准(GBT 503142000)2、建筑智能化系统工程设计标准（DB32/191-1998）3、城市住宅建筑综合布线系统工程设计规范（CECS/119-2000）4、建筑与建筑群综合面线系统工程设计规范（GB/T50311-2000）5、民用建筑电气设计规范（JGJ/T16-92）6、民用闭路监视电视系统工程技术规范(GB/50198-94)7、系统接地的型式及安全技术要求（GB14050-93）8、安全防范工程程序与要求（GA/T75-94）9、安全防范工程验收规则（GA/T308-2001）10、工业电视系统工程设计规范(GBJ 115)11、安全检查防范系统通作图形符号（GA/74-94）12、消防联动控制设备通用技术条件（GB 168061997）13、火灾自动报警设计规范（GB50116-98）五. 系统功能和特点 本着系统既要先进、实用、成熟、可靠，又要做到系统开放性、可扩展性好，兼顾投资合理、效益最佳的目的。闭路电视监控对现场设备进行集中监视、控制和管理，使这些设备得以安全、可靠、高效地运行，最大限度地发挥智能管理的作用，创造安全、健康、舒适宜人和能提高工作效率的优良环境，节约能源，并减少维护人员。根据本项目的环境需要,并接合功能需求建立本项目闭路电视监控，1、系统具有以下功能：CCTV主要任务是对建筑物内重要部位的事态、人流等动态状况进行宏观监视、控制，以便对各种异常情况进行实时取证、复核，达到及时处理目的。1)对视频信号进行时序、定点切换、编程。2)察看和记录图像，应有字符区分并作时间(年、月、日)的显示。3)实现同步切换：电源同步或外同步。4)接收安全防范系统中各子系统信号，根据需要实现控制联动或系统集成。5)内外通信联系。6)安保监视电视系统与安全报警系统联动时，应能自动切换、显示、记录报警部位的图像信号及报警时间。7)电源控制摄像机应由中央控制室引专线统一供电，并由安保控制室操作通、断。对离安保控制室较远的摄像机统一供电确有困难时也可就近解决，如果系统采用电源同步方式的，则必须与安保控制室为同相的可靠电源。2、系统具有以下特点：H.264压缩技术H.264 视频编码标准是专为中高质量运动图像压缩所设计的低码率图像压缩标准。H.264 采用运动视频编码中常见的编码方法，将编码过程分为帧内编码和帧间编码两个部分。埃帧内用改进的DCT 变换并量化，在帧间采用1/2 象素运动矢量预测补偿技术，使运动补偿更加精确，量化后适用改进的变长编码表（VLC）地量化数据进行熵编码，得到最终的编码系数。 本闭路电视监控是一个使本项目高度自动化、高效率的幽雅舒适、便利快捷、高度安全的环境空间。3、远程监控：您在家中或在外出差；不管你身在何处，只要能连上INTENET网，就能实时监控您安装了本监控系统的场所。采用最新的视频流H.265技术，让您随身随地都能监控自如。 六. 系统概述怀来中国低碳大厦暨文化艺术中心监控系统采用华视公司的监控设备，其中前端包括网络高清红外高速球、网络高清红外一体化摄像机、网络高清红外半球等。均采用1080P高清摄像机。怀来中国低碳大厦暨文化艺术中心监控系统全部采用光纤传输视频信号，完全避免强电、微波、磁场等干扰，保证了图像的质量。后端设备采用稳定性较高、低噪音，高质量的工业级嵌入式硬盘录像机存储录像，可实现网络客户端及本地用户随时管理和调看录像，录像保存时间在15天以上。监控系统拓扑图根据甲方对监控系统无死角的要求，设计监控点位354个，点位表如下：安装位置数量1栋342、3栋1214、5栋158地下车库一层25地下车库二层27外围护栏6园区11共计382七. 施工工艺工艺流程分线箱安装线路敷设机房设备安装终端设备安装设备接线、调试管线预埋（2）操作方法1）管线预埋A、钢管敷设：敷设前先检查管内侧有无毛刺，镀锌层或防锈漆是否完整无损，管子不顺直应调直。B、暗敷设a）砌墙立管：钢管宜置于墙中心，然后按标高将接线盒稳好。b）混凝土墙、板配管：可将盒、箱焊在钢筋上，敷管时每隔1m用铅丝绑扎固定。C、明敷设a）敷管时，先将管卡一端的螺钉拧进一半，然后将管敷设在管卡内，逐个将螺钉拧牢。使用铁支架时，可将钢管固定在支架上，不得将管焊接在其他管道上。b）水平或垂直敷设时配管的允许偏差值：管路在2m以内时，偏差为3mm，全长不应超过管子内径的1/2。D、室处管路敷设a）室外埋地敷设的电缆导管，壁厚应大于2mm，埋深不应小于0.8m。b）室外导管的管口应设置在盒、箱内。所有管口穿入线缆后应做密封处理。E、管路连接a）管与管的连接管箍丝扣连接：套丝不得有乱扣现象，管箍必须使用通丝管箍。上好管箍后，管口应对严，外露丝扣不应多于2扣。套管连接：只用于暗配管且管壁厚大于2mm非镀锌导管。套管长度为连接管径的2.2倍；连接管口的对口处应在套管的中心，焊口应焊接牢固严密。金属导管严禁对口熔焊连接，镀锌和壁厚小于等于2mm的钢导管不得采用套管熔焊连接。镀锌钢导管、可挠性导管不得熔焊跨接接地线，接地线采用截面积不小于4mm2的软铜导线，并用专用接地卡做跨接连接。b）管与盒、箱的连接盒、箱开孔应整齐并与管径相吻合，要求一管一孔，不得开长孔。铁制盒、箱严禁用电、气焊开孔。管口入箱位置应排列在箱体二层板后，跨接地线应焊在暗装配电箱预留的接地扁钢上，管与盒跨接地线可焊在暗装盒的扣为23扣。两根以上管入盒、箱应长短一致，间距均匀，排列整齐，见图铁制配电箱多管进箱预留活装开孔板做法示意图c）金属软管引入设备时，应符合下列要求：金属软管与钢管或设备连接时，应采用金属软管接头连接。金属软管用管卡固定，其固定间距应不大于1m。不得利用金属软管作为接地导体。F、线槽敷设a）线槽安装要求线槽直线段连接应采用连接板，用垫圈、弹簧垫圈、螺母紧固，连接处应严密平整无缝隙。线槽进行交叉、转弯、丁字连接时，应采用单通、二通、三通、四通等进行变通连接，线槽终端应加装封堵。导线接头处应设置接线盒或将导线头放在电气器具内。线槽采用钢管引入或引出导线时，可采用分管器或用螺母将管口固定在线槽上。建筑物的表面如有坡度时，线槽应随其坡度变化。线槽盖板安装后应平整，无翘角，出线口的位置应准确。在吊顶内敷设时，如果吊顶无法上人应留检修孔。穿过墙壁的线槽四周应留出其不意50mm空隙，并用防火材料封堵。金属线槽及其金属支架和引入引出的金属导管必须接地可靠。线槽经过建筑物的变形缝（伸缩缝、沉降缝）时，线槽本身应断开，槽内用内连接板搭接，不需固定。保护地线和槽内导线均应留有补偿余量。敷设在竖井、吊顶、通道、夹层及设备层等处的线槽应符合现行国家标准高层民用建筑设计防火规范GB50045的有关防火要求。b) 吊装金属线槽安装钢结构中一般采用万能型吊具，安装前先将吊具及附件组装成整体，用卡具在钢结构上卡牢。线槽直线段组装时，应先做干线，再做分支线，将吊装器与线槽用蝶形夹卡固定，并逐段组装成形。线槽与线槽可采用内连接头或外连接头，配上平垫和弹簧垫用螺母紧固。转弯部位应采用立上弯头和立下弯头，安装角度应适宜。出线口处应利用出线口盒进行连接，末端部位要装上封堵，在盒、箱、柜进出线处应采用抱脚连接。c) 地面金属线槽安装根据弹线位置，固定线槽支架，将地面金属线槽放在支架上，然后进行线槽连接，并接好出线口。线槽与分线盒连接应正确先用分线盒、管件，连接应固定牢靠。地面线槽及附件全部安装后，进行系统调整，根据地面厚度调整线槽干线、分支线、分线盒接头、转弯、转角和出口等处，水平高度与地面平齐，并将盒盖盖好，封堵严实，以防污染堵塞，直至配合土建地面施工结束为止。d) 线槽保护地线安装金属线槽及其支架全长不应少于2处与接地干线相连接。非镀锌线槽间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于6mm2。2）分线箱安装A、分线箱安装位置应符合设计要求，当设计无要求时，高度宜为底边距地1.4m。B、箱体暗装时，箱体板与框架应与建筑物表面配合严密。严禁采用电焊或气焊将箱体与预埋管焊在一起，管入箱应用锁母固定。C、明装分线箱时，应先找准标高再钻孔，埋入胀管螺栓固定箱体。要求箱体背板与墙面平齐。然后将引线与盒内导线用端子做过渡压接，并放回接线端子箱。D、解码器箱一般安装在现场摄像机附近，安装在吊顶内时，应预留检修口，室外安装时应有良好的防水性，并做好防雷接地措施。E、当传输线路超长需用放大器时，放大器箱安装位置应符合设计要求，并具有良好的防水、防尘性。3）线路敷设A、布放线缆前应对其进行绝缘测试（光缆、同轴电缆除外），线缆线间和线对地间的绝缘电阻值必须大于0.5M，测试合格后方可敷设。B、敷设光缆的长度，应根据施工图选配。C、布放线缆应排列整齐，顺直不拧绞，尽量减少交叉，交叉处粗线在下，细线在上。电源线应与控制线、视频线分开敷设。D、管内穿入多根线缆时，线缆间不得拧绞，管内不得有接头，接头必须在线盒（箱）处连接。E、线管不能直接进入设备接线合时，线管出线口与设备接线端子之间，必须采用金属软管过渡连接，软管长度不得超过1m，并不得将线缆直接裸露。F、线缆与电力线缆平行或交叉敷设时，其间距不得小于0.3m；与通讯线缆平行或交叉敷设时，其间距不得小于0.1m。H、进入机柜后的线缆应分槽绑扎固定。I、敷设线缆时，光缆弯曲半径不应小于光缆外径的20倍，光缆的牵引端头应做技术处理，光缆接头的预留长度不应小于8m；同轴电缆敷设时弯曲半径应大于电缆外径的15倍。J、架空敷设电缆时，应将电缆吊索固定在电杆上，再用电缆挂钩把电缆挂在吊索上。挂钩间距为0.50.6m。根据气候条件，每一杆应留出余量。K、光缆架设完后，应将余缆端头包扎，盘成圈置于光缆预留盒中，预留盒应固定在杆上。地下光缆引上电杆时必须采用钢管保护。L、室外管道电缆在引出地面时，应采用钢管保护。钢管伸出地面不应小于2.5m，埋入地下应为0.30.5m。M、引至摄像机终端的线缆应从设备的下部进线，并留有不影响摄像头转动操作的余量，摄像机的同轴电缆、电源线及控制线应穿缠绕管固定，不应使终端摄像机插头承受电缆自重。N、所敷设线缆两端必须做标记。屏蔽型控制电缆和同轴电缆的屏蔽层应单端可靠接地。O、线槽配线应符合以下要求：a）在同一线槽内的导线截面积总和不应超过内部截面积的40%。b）不同电压、不同回路、不同频率的导线若放在同一线槽内，中间应加隔板。c）在穿越建筑物变形缝时，导线应留有补偿余量。d）接线盒内的导线预留长度不应超过150mm；盘、箱内的导线预留长度应为基周长的1/2。p、监控室内电缆敷设应符合下列要求：a）采用地槽或墙槽时，电缆应从机架或控制台底部进线，将电缆顺着所盘方向理直，拐弯处应符合电缆曲率半径要求。电缆在弯曲处两侧不大于30mm成捆绑扎，根据电缆数量应每隔100200mm绑扎一次。b）采用活动地板时，电缆在地板下应沿线槽敷设，且顺直无扭绞。4）终端设备安装A、终端设备安装操作步骤如下：a）支、吊架安装：安装前依据施工图，确定具体安装位置，再进行支、吊架的安装固定。固定要牢固，并达到承载要求。支架支撑面应保持水平，如图：支架固定示意图b）云台安装：云台应在支架上稳固固定，且使之位置保持水平。c）摄像机、护罩安装：参照设备安装说明书的安装要求，将带镜头的摄像机装于护罩内，再整体安装在云台上（无云台则直接安装于支、吊架上），安装应牢靠、稳固。d）视频编码器应安装在摄像机附近且便于固定和维修处，如露天安装则需要做好防雨、防雷措施。B、摄像机安装前应将摄像机逐个通电进行检测和粗调，工作正常后方可安装。安装时首先根据设计要求把支（吊）架预先安装到位。C、固定式摄像机安装前，应先调节好光圈、镜头，再对摄像机进行初装，经通电试看、细调，检查各项功能，观察监视区的覆盖范围和图像质量，符合要求后方可固定。D、固定式摄像机采用螺栓固定在支架上，摄像机方向的调节有一定范围。E、镜头与摄像机的选择应相互匹配。固定式摄像机与镜头调试好后方可安装。F、摄像机支架及云台的安装应依据产品技术文件的要求，结合现场实际情况进行安装，固定要安全可靠，方位和俯仰角及云台的转动起点方向应能在设计要求的范围内灵活调整。H、摄像机应安装在监视目标附近且不易受外界损伤的地方，安装位置不应影响现场设备运行和人员正常活动。安装高度，室内应距地面2.55m或吊顶下0.2m处，室外应距地面3.510m。I、摄像机需要隐蔽时，可采用针孔镜头，将摄像机隐藏在顶棚内。电梯内摄像机应安装在电梯厢顶部电梯操作处的对角处，并应能监视电梯内全景。J、摄像机镜头应顺光源方向监视目标，避免逆光安装；当需要逆光安装时，应降低监视区的对比度。5）机房设备安装A、电视墙固定在墙上时，应加设支架固定；电视墙落地安装时，其底座应与地面固定。电视墙安装应竖直平稳，垂直度偏差不得超过1/1000o多个电视墙并排在一起，面板应在同一平面上，并与基准线平行，前后偏差不大于2mm，两个机架间缝隙不得大于2mm。安装在电视墙内设备应牢固、端正；电视墙机架上的固定螺丝、垫片和弹簧垫圈均应紧固不得遗漏。B、控制台安装位置应符合设计要求。控制台安放竖直，台面平整；台内插接件和设备接触应可靠，安装应牢固，内部接线应符合设计要求，无扭曲、脱落现象。C、监视器应安装在电视墙或控制台上。其安装位置应使屏幕不受外来光直射；当有不可避免的光照时，应加遮光罩遮挡；监视器、矩阵主机、长时延录像机、画面分割器、控制键盘等设备外部可操作部分，应暴露在控制台面外。6）设备接线、调试A、接线前，将已布放的线缆再次进行对地与线间绝缘测试，绝缘电阻值应大于0.5M。B、机房设备采用专用接头与线缆连接，并压接牢固，设备及电缆的屏蔽层应压接好保护地线，接地电阻值应不大于1。C、摄像机初装后，除对光圈、镜头、转向进行测试外，还应现场检测其噪声、温度变化、转动角度范围等，完全符合设备技术文件指标后，方可固定。D、单体调试完成后对系统进行调试，对所有设备进行通电联调，检测系统的录像回放效果，视频切换功能，标准照度下的摄像效果，矩阵主机的功换、控制、编程、巡检、记录等功能完全达到设计要求，图像质量主观评价按照现行国家标准民用闭路监视电E、系统检测a）系统功能检测：云台转动、镜头、光圈的调节、调焦、变倍，图像功换，防护罩功能达到设计要求。b）图像质量检测：在摄像机的标准照度下进行图低的清晰度及抗干扰能力的检测。c）系统整体功能检测：监控范围矩阵监控主机的功换、控制、编程、巡检、记录等功能；数字视频录像监控系统还应检查主机死机记录、图像显示和记录速度、图像质量、对前端设备的控制功能以及通信接口功能、远端联网功能；数字硬盘录像监控系统除检测其记录速度外，还检测记录的检索、回放等功能。d）系统联动功能的检测：联动功能应包括与其他安全防范子系统的联动控制功能。e）系统功能和软件全部检测，功能符合设计要求为合格，合格率为100%时为系统功能检测合格。7） 应注意的质量问题A、导线压接应牢固，以防导线松动或脱落。B、使用屏蔽线时，应将外铜网与芯线分开，以防信号短路。C、同一区域内安装摄像机时，在安装前应找准位置，以免安装标高不一致。八. 施工阶段划分监控设备安装工程总体上分为三个阶段：预留预埋阶段、施工安装阶段、竣工调试阶段。1、预留、预埋阶段本工程为后建工程，主要是检查前期土建结构施工预埋、预设的基础及留洞位置。该阶段需严格核实留洞图及专业施工图，发现错、漏及时补救；并针对该工程特点及土建施工统一部署安排，严格工序交接，及时办理验收手续，达到确保工期质量的目的。2、监控系统施工安装施工阶段根据土建结构施工情况，确定安装施工时间。该阶段应保证施工进度的同时，严格要求质量。3、收尾、调试、竣工阶段主要包括系统完善、单机试验、系统试运转、施工验收。九. 工期安排本工程总体安排工期为90日历天（不受外界条件影响，如天气，现场施工条件，不可预见性条件等），从工程开工到竣工结束，监控系统安装工程在不同阶段的工程量变化非常大，必须根据总工期的要求和不同阶段的施工特点，合理安排劳动力、材料、设备等资源，及时保障供应，确保施工进度计划如期完成。具体安排如下：第一期：预埋期，跟随怀来中国低碳大厦暨文化艺术中心整体进度的情况，在楼体整体完工，在做路面时，随路面的进度，进行主光纤线管的预埋，主线路全部通过地下室来铺设，每个分口处，由预埋线管早出地面或楼内，接入相应设备。跟随路面进度而定。预计10历天。第二期：内部管道及线路建设期，在此期间内，铺设每楼内部全部线管及网线，电源线。为方便日后维修，楼内管线会全部放置在楼内吊顶内（不影响顶外外观），不进行墙内预埋。预计60历天。第三期：设备安装调试期，在第二期完成后，进行全部设备的装备及调试，以完成整个系统的正常运行。预计20历天。十. 施工组织措施1、强化业务系统职责，严格执行岗位责任制将各项施工任务落实到人，保证全部岗位职责覆盖项目施工的全方位，无缺口、无重叠，从而通过整体工作质量的保证来确保目标工期的实现。2、严格执行工地会议制度，使施工各方信息交流渠道畅通，问题解决及时。A、工地每天召开各作业队工作会，总结当日计划完成情况并安排次日工作计划，工作会由生产副经理主持，各作业队队长参加。B、每周参加有业主、监理、设计、施工单位组织的工程例会，总结一周以来工程进展情况及下周工作计划，对急需解决和亟待处理的问题进行讨论，并制定相应措施，确保下步工作顺利实施。C、机电工程拟建立现场例会制度，包括我公司部门负责人以上人员会议，协调内部管理事务；各分承包方生产经理、总工共同参加的生产、质量会议，总结上一周期施工进度，工程质量，分析工程进展形势，互通信息，协调各方关系，制定下一周期安排。D、精心组织好资源的调配a、严格审查分包队伍、劳务队伍资质及施工能力、技术实力，优选有类似工程施工经验、技术水平高、善于打硬仗的分包队伍及劳务队伍。加强对劳务队技术骨干的岗前培训、班前教育，使其了解本工程相关技术难点，掌握施工技能及规范要求，确保技术娴熟、施工熟练；根据计划安排，合理调配劳动力，避免劳力不足或窝工浪费。b、结合工程特点，科学选用机械设备，满足施工需要。加强机械设备的维修保养，充分发挥机械设备的使用效率，加快施工进度。c、通过招标选择合格材料供应商及成品、半成品供货商，严格考察其生产能力、供货能力、技术实力。提前做好材料、成品、半成品翻样、提料及委托加工。加强对材料的入场检验，严禁不符合要求的材料应用于工程。加强进场材料的管理，合理规划存放场地及调剂材料使用，避免材料多次倒运及停工待料。E、加强施工过程的控制a、工程施工坚持施工工序旁站制、三检制、样板制的实施，做到一次成优，确保进度。合理组织流水作业，遵循“小流水，快节奏”的原则合理划分施工流水段；充分利用施工空间，实现工序立体交叉作业；加快施工进度，节约周转材料。b、根据总承包商里程碑计划，机电工程各阶段现场施工进度和物资采购、设备订货、资源配备等辅助计划相配合，对现场进行宏观调控，在施工高峰的情况下，保持现场秩序井然，保障施工顺利进行。F、及时组织分项、分部工程验收对已完分项、分部工程项目特别是隐蔽工程及时组织验收，保证下道工序及时展开。G、加强与业主、监理、设计方的合作、协调我公司将通过在业主、监理、设计以及专业分包商之间建立网络信息平台，加强现场内部施工各方的配合与协调，使施工中亟待解决的技术问题、洽商变更、质量问题以及施工报验等能够及时地解决。H、加强与社会相关方的协调在施工过程中，影响进度的因素很多，项目承包商将加强与市建委、治安、交通、市政、供电、供水等单位的协调，进一步保证工程施工的正常进行。I、制定并强化成品保护措施制定并强化成品保护措施，保证施工过程中不出现成品、半成品，避免由于人为因素损坏而造成返工、返修致使工期延误。J、应用项目管理信息系统辅助总承包管理现场将全面采用施工项目管理信息系统，以项目计算机局域网为基础，建立项目管理信息网络，实现高效、迅速的信息沟通和传递，以减少中间环节，提高工作效率，加快工作进程。十一. 工期追补措施本工程将严格按照施工计划安排，均衡组织施工生产，若因重大设计变更、自然灾害或其它一些不可预见因素影响计划施工工期时，我们将采取如下追补措施，以保证总工期最终实现。1）充分挖掘内在潜力，优化施工方案通过科学分析并结合施工实际情况，充分挖掘内在潜力，优化施工方案，调整施工工序，使施工作业更科学、更合理、从而使各工序衔接更紧凑，并减少施工循环时间，以达到缩短工期的目的。2）合理加大资源投入，缩短作业循环时间通过合理增加劳动力、机械设备、增加工作面，以缩短作业循环时间。3）加强施工管理，保证工期追补顺利实施。十二. 施工安全目标杜绝死亡、重伤事故，杜绝重大交通事故、重大火灾事故、重大治安事件。十三. 现场文明施工目标服从发标方管理，遵循ISO14001：1996标准，全过程实现“文明施工”，确保文明施工现场。十四. 系统构成图、安装平面图见附件十五. 价格清单：见附件十六. 设备简介：1、名称：1080P高清红外半球型号：HS-WL5200HIZ产品特点：采用TI达芬奇系列高性能DSP 高品质1/3英寸逐行扫描CMOS, 功耗低，捕捉运动图像边缘无锯齿，色彩还原性优，画面逼真采用标准H.264 High profile视频压缩算法，实现图像更低码 流，更高画质输出支持异常自动恢复和网络中断自动重连功能，断电重启IP不变内嵌WEB服务器，支持IE网络监控、支持Android手机远程访问支持POE网络供电和外置直流电源供电双码流输出，支持ONVIF协议默认电子快门，支持快慢门设置支持摄像机内核软件升级支持IP修改与跨网段监控光线不足，内置IR-CUT切换，自动可补红外光 提供SDK开发包，可接入第三方视频管理平台技术参数型号HS-WL5200HIZ主处理器TI达芬奇系列高性能DSP图像传感器1/3英寸CMOS传感器视频输出解析度1280(H)960(V)日夜转换IR-CUT双滤光片切换镜头参数标配4mm/6mm /8mm/12mm/16mm可选红外距离单颗大功率红外点阵灯红外距离可达20米照度低照度 0.1Lux/F1.2(彩色模式)，0.008Lux/F1.2(黑白模式)信噪比大于50dB电子快门自动，1/301/10000视频压缩标准H.264 HP、MPEG4 SP和MJPEG视频帖率主码流：1280*960，1-25fps/s子码流：640*480,1-25fps/s；320*192，1-25fps/s视频码率 10248192kbps码率可调网络接口RJ45接口，10/100M以太网网络协议支持标准HTTP、TCP/IP、RTSP、FTP、SMTP、DHCP、 DNS、DDNS、PPPOE、NTP、UPnP协议接入协议 标准ONVIF协议，支持第三方协议接入远程升级维护支持客户端浏览PC电脑：支持IE6.0及以上智能手机支持Android系统图像翻转支持上下、左右翻转安全性支持两级用户管理，权限可设置，最多10个用户供电 支持DC12V和POE供电功耗DC12V: 4W (ICR切换时5W工作环境工作温度-10+60，工作湿度10902、名称：1080P 高清红外一体摄像机型号：HS-WL8204HIZ产品特点：采用TI达芬奇系列高性能DSP 高品质1/3英寸逐行扫描CMOS, 功耗低，捕捉运动图像边缘无锯齿，色彩还原性优，画面逼真采用标准H.264 High profile视频压缩算法，实现图像更低码 流，更高画质输出支持异常自动恢复和网络中断自动重连功能，断电重启IP不变内嵌WEB服务器，支持IE网络监控、支持Android手机远程访问支持POE网络供电和外置直流电源供电双码流输出，支持ONVIF协议默认电子快门，支持快慢门设置支持摄像机内核软件升级支持IP修改与跨网段监控光线不足，内置IR-CUT切换，自动可补红外光 提供SDK开发包，可接入第三方视频管理平台技术参数型号HS-WL8204HIZ主处理器TI达芬奇系列高性能DSP图像传感器1/3英寸CMOS传感器视频输出解析度1280(H)960(V)日夜转换IR-CUT双滤光片切换镜头参数标配6mm /8mm/12mm/16mm可选红外距离4颗大功率红外点阵灯红外距离可达60米照度低照度 0.1Lux/F1.2(彩色模式)，0.008Lux/F1.2(黑白模式)信噪比大于50dB电子快门自动，1/301/10000视频压缩标准H.264 HP、MPEG4 SP和MJPEG视频帖率主码流：1280*960，1-25fps/s子码流：640*480,1-25fps/s；320*192，1-25fps/s视频码率 10248192kbps码率可调网络接口RJ45接口，10/100M以太网网络协议支持标准HTTP、TCP/IP、RTSP、FTP、SMTP、DHCP、 DNS、DDNS、PPPOE、NTP、UPnP协议接入协议 标准ON
