混凝土结构基本原理受拉构件的截面承载力.pptx

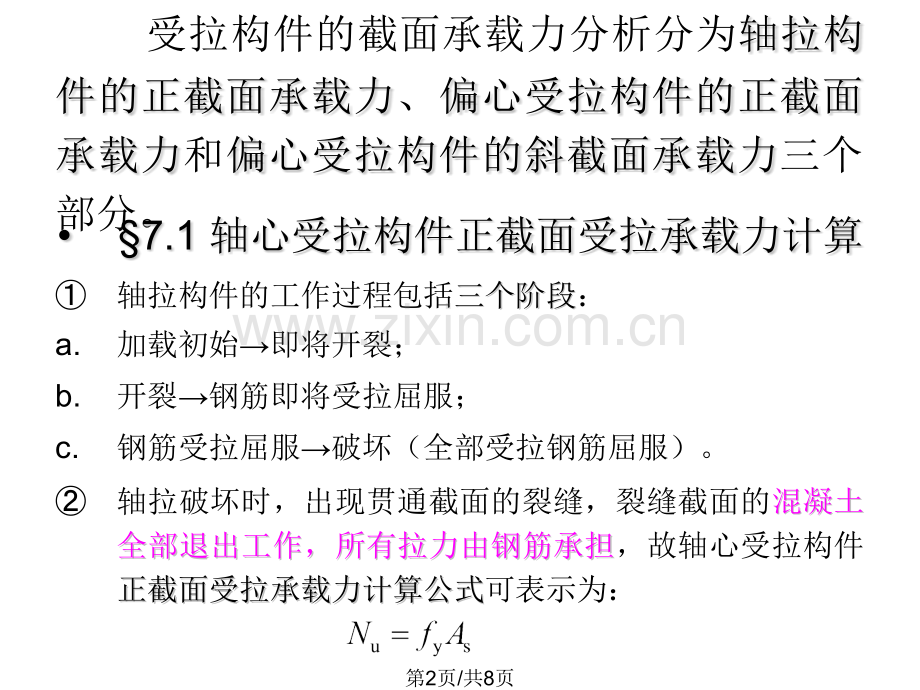

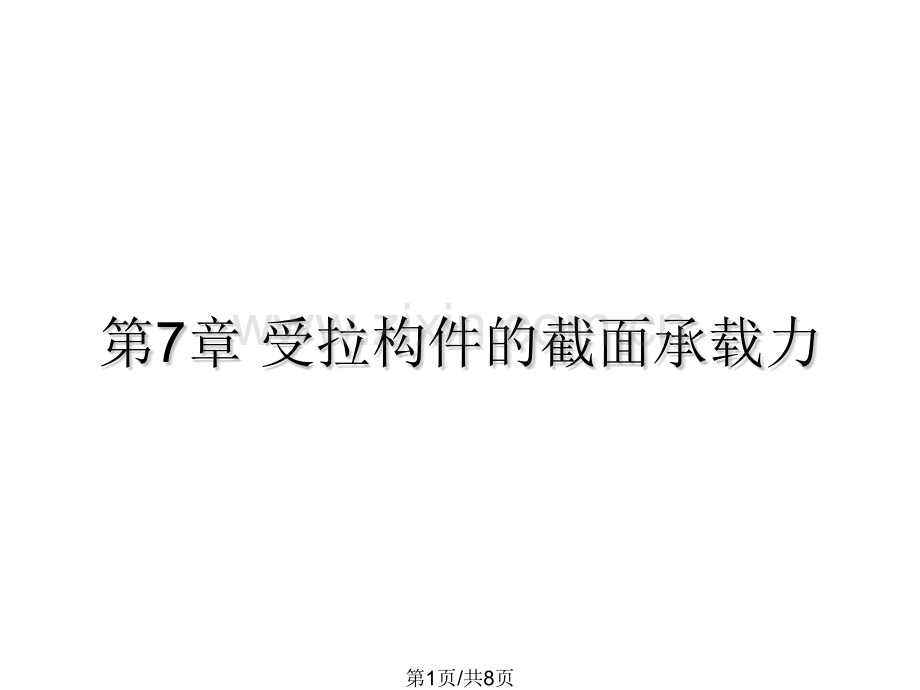

第7章 受拉构件的截面承载力第1页/共8页 受拉构件的截面承载力分析分为轴拉构件的正截面承载力、偏心受拉构件的正截面承载力和偏心受拉构件的斜截面承载力三个部分。7.1 轴心受拉构件正截面受拉承载力计算轴拉构件的工作过程包括三个阶段三个阶段：a.加载初始即将开裂；b.开裂钢筋即将受拉屈服；c.钢筋受拉屈服破坏（全部受拉钢筋屈服）。轴拉破坏时，出现贯通截面的裂缝，裂缝截面的混混凝凝土土全全部部退退出出工工作作，所所有有拉拉力力由由钢钢筋筋承承担担，故轴心受拉构件正截面受拉承载力计算公式正截面受拉承载力计算公式可表示为：第2页/共8页7.2 偏心受拉构件正截面受拉承载力计算偏心受拉构件按轴向拉力N的作用位置，分为大大偏偏心心受受拉构件拉构件和小偏心受拉构件小偏心受拉构件。大偏心受拉大偏心受拉N 作用位置在钢筋As及As的合力作用点以外。大偏心受拉构件存在受压区，裂缝一般不会贯通全截面。小偏心受拉小偏心受拉N 作用位置在钢筋As及As的合力作用点之间。裂缝贯通全截面。第3页/共8页7.2.1 大偏心受拉构件正截面受拉承载力计算大偏心受拉的截面应力分布图见图图7 71 1，基本计算公式为：式中，适用条件：2asxxb 大偏心受拉构件的计算方法与大偏心受压构件相类似，在此不再赘述，不同的是大偏拉构件中的轴向力应按拉力计算。第4页/共8页7.2.2 小偏心受拉构件正截面受拉承载力计算由于小偏心受拉构件一般在临界截面出现贯通裂缝，不考虑混凝土参与工作，所以截截面面承承载载力力由由钢钢筋筋形形成成，且且破坏时均能达到屈服破坏时均能达到屈服。小偏心受拉构件破坏阶段的截面应力图见图图7 72 2。基本计算公式为：式中：，对称配筋时：第6页/共8页7.3 偏心受拉构件斜截面受剪承载力计算偏心受拉构件当剪剪力力较较大大时，不能忽略斜截面受剪问题。试验显示，由由于于轴轴向向拉拉力力的的存存在在，导致斜截面破坏时易出现贯穿截面的斜裂缝，构构件件的的斜斜截截面面受受剪剪承承载载力力比比无无轴轴向向拉拉力力时时要要低低，其降低程度与轴向拉力N的数值有关。矩形、T形和工字形截面的偏心受拉构件，其斜截面受剪承载力计算公式计算公式为：按上式计算的结果 ，且不小于 。第8页/共8页
