第5章框架结构近似计算方法.pptx

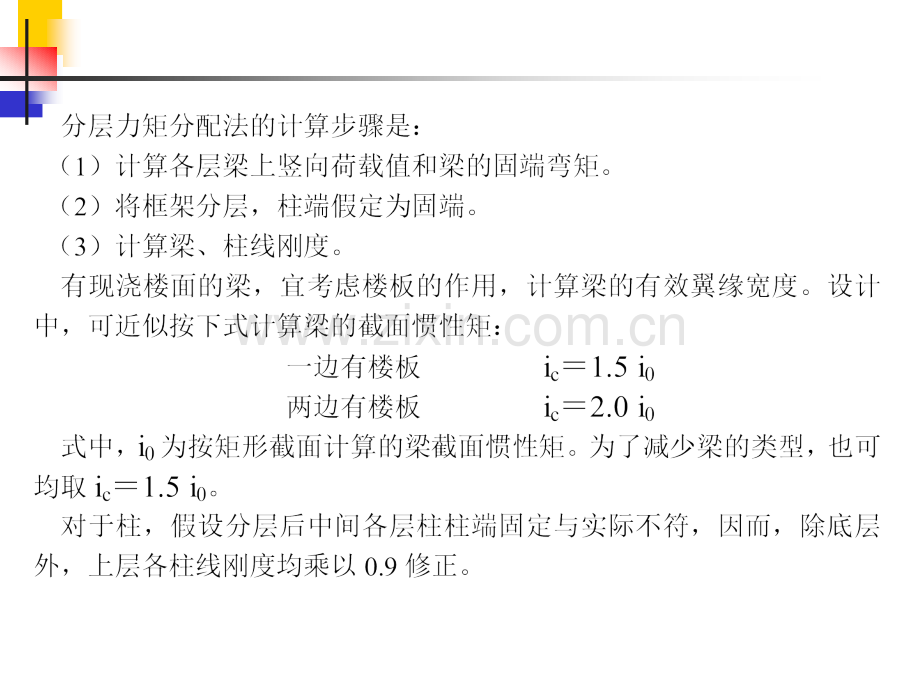

图图5-1 分层力矩分配法分层力矩分配法 图5-12空腹悬臂梁内力 反弯点反弯点 为了理解上述两部分变形，把框架看成空腹悬臂梁空腹悬臂梁，通过反弯点将框架切开，其内力如图5-12所示。框架剪力 对框架柱产生弯矩与剪力，对空腹悬臂梁空腹悬臂梁产生的变形为剪切型。框架弯矩 对框架柱产生轴力，对空腹悬臂梁空腹悬臂梁产生的变形为弯曲型。图5-13 侧移系数(a)倒三角形荷载；(b)均布荷载；(c)顶点集中力
