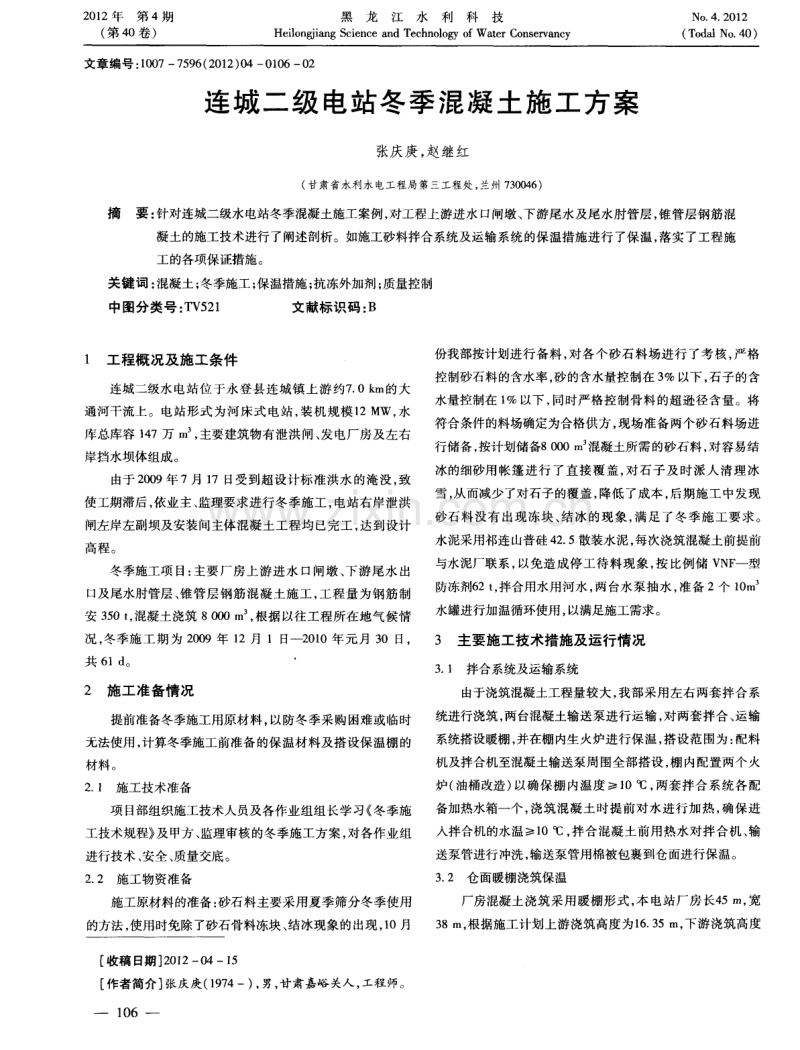

2 0 1 2年第 4期 ( 第 4 0卷) 黑龙江水利科技 He i l o n g i i a n g S c i e n c e a n d T e c h n o l o g y o f Wa t e r C o n s e r v a n c y No 4 2 01 2 ( T o d a l N o 4 0 ) 文章编 号 ： 1 0 0 77 5 9 6 ( 2 0 1 2 ) 0 4 0 1 0 60 2 连城 二级 电站冬季混凝土施工方案 张庆庚， 赵继红 ( 甘肃省水利水 电工程局第三工程处， 兰州 7 3 0 0 4 6) 摘 要 ： 针对连城二级水电站冬季混凝土施工案例 ， 对工程上游进水口闸墩、 下游尾水及尾水肘管层， 锥管层钢筋混 凝土的施工技术进行了阐述剖析。如施工砂料拌合系统及运输系统的保温措施进行了保温， 落实了工程施 工的各项保证措施。 关键词 ： 混凝土； 冬季施工； 保温措施 ； 抗冻外加剂； 质量控制 中图分 类号 ： T v 5 2 1 文献标识码 ： B 1 工程概况及施工条件 连城二级水 电站位 于永 登县 连城 镇上 游 约7 0 k m的 大 通河干流上。电站形式为河床式电站， 装机规模1 2 M W， 水 库总库容 1 4 7万 i n ， 主要建筑物有泄洪闸、 发电厂房及左右 岸挡水坝体组成。 由于 2 0 0 9年 7月 1 7日受到超设计标准洪水的淹没， 致 使工期滞后， 依业主、 监理要求进行冬季施工， 电站右岸泄洪 闸左岸左副坝及安装间主体混凝土工程均已完工， 达到设计 高程 。 冬季施工项 目： 主要 厂房 上游 进水 口闸墩 、 下游 尾水 出 口及尾水肘管层、 锥管层钢筋混凝土施工， 工程量为钢筋制 安 3 5 0 t ， 混凝土浇筑 8 0 0 0 I l l ， 根据以往工程所在地气候情 况， 冬季施工期 为 2 0 0 9年 1 2月 1日2 0 1 0年元月 3 0 E t ， 共 6 1 d 。 2施工准备情况 提前准备冬季施工用原材料， 以防冬季采购困难或临时 无法使用 ， 计算冬季施工前准备的保温材料及搭设保温棚 的 材料 。 2 1 施工技术准备 项 目部组织施工技术人员及各作业组组长学习 冬季施 工技术规程 及甲方、 监理审核的冬季施工方案 ， 对各作业组 进行技术、 安全、 质量交底。 2 2 施工物资准备 施工原材料的准备： 砂石料主要采用夏季筛分冬季使用 的方法， 使用时免除了砂石骨料冻块 、 结冰现象的出现， l 0月 收稿 日期 2 0 1 2 0 4 1 5 作者简介 张庆庚( 1 9 7 4一) ， 男， 甘肃嘉峪关人 ， 工程师。 一 1 0 6 一 份我部按计划进行备料， 对各个砂石料场进行了考核， 严格 控制砂石料的含水率， 砂的含水量控制在 3 以下， 石子的含 水量控制 在 1 以下 ， 同时严格 控制骨 料 的超逊径 含量 。将 符合条件的料场确定为合格供方， 现场准备两个砂石料场进 行储 备 ， 按计划储备8 0 0 0 m 混凝土所需 的砂 石料 ， 对容易结 冰的细砂用帐篷进行了直接覆盖， 对石子及时派人清理冰 雪， 从而减少了对石子的覆盖 ， 降低了成本， 后期施工中发现 砂石料没有 出现冻块、 结冰的现象， 满足了冬季施工要求。 水泥采用祁连山普硅4 2 5散装水泥， 每次浇筑混凝土前提前 与水泥厂联系， 以免造成停工待料现象， 按比例储 V N F 一型 防冻剂6 2 t ， 拌合用水用河水， 两台水泵抽水 ， 准备 2个 1 0 m 水罐进行加温循环使用 ， 以满足施工需求。 3 主要施工技术措施及运行情况 3 1 拌合系统及运输系统 由于浇筑混凝土工程量较大， 我部采用左右两套拌合系 统进行浇筑， 两台混凝土输送泵进行运输， 对两套拌合、 运输 系统搭设暖棚， 并在棚内生火炉进行保温， 搭设范围为： 配料 机及拌合机至混凝土输送泵周围全部搭设 ， 棚内配置两个火 炉( 油桶改造) 以确保棚 内温度1 O， 两套拌合系统各配 备加热水箱一个， 浇筑混凝土时提前对水进行加热， 确保进 入拌合机的水温1 0， 拌合混凝土前用热水对拌合机、 输 送泵管进行冲洗， 输送泵管用棉被包裹到仓面进行保温。 3 2 仓面暖棚浇筑保温 厂房混凝土浇筑采用暖棚形式， 本电站厂房长4 5 m， 宽 3 8 m， 根据施工计划上游浇筑高度为1 6 3 5 m， 下游浇筑高度 张庆庚 ， 等： 连城二级电站冬季混凝土施工方案 第4期 为6 1 m， 保温蓬搭设时右岸利用已完工的泄洪闸、 左岸利用 已完工的左副坝、 安装 间进行 固定 ， 棉帐篷上面再用彩条布 进行覆盖作隔层， 起到防风、 防潮作用， 减轻棉帐篷因受潮而 增加的重量， 如遇下雪时塔吊配合人工利用空压机进行积雪 清理 ， 横向用 O1 6钢丝绳进行加固， 间距为 l m， 绳头固定在 完工建筑物上或盖板上 ， 上下游用 O8钢丝绳进行加固， 间距 为2 m， 由 于上 下 游浇 筑 高 差较 大 ， 搭设 时上 游 闸墩 坝 0+ 0 0 0 0 0坝下 0 1 4 0 0( 宽 1 4 m) 水 平 搭设 ， 搭 设 高 度 为 1 9 4 1 4 0高程 ， 上游利用厂房进水 口辅助脚手架进行加固， 坝 下 0+ 0 1 4 0 0坝下 0+ 0 3 8 0 0 ( 宽2 4 m) 斜覆盖搭设， 坡比为 2 1 ： 1的坡度 ， 坝下 0+0 3 8 0 0搭设高度为 1 9 3 0 0 0高程 ， 下 游利用塔吊机身及已浇筑的闸墩进行加固， 中间预留一孔吊 物 L ( 4 m X 4 m) ， 每天 1 3 ： 0 01 4 ： 0 o集中吊运钢筋等材料2 h 后进行覆盖。 我部采用2 5 t 卧式燃煤锅炉 1台， 保温棚内采用暖气排 管加热 ， 上游布设 6道循环管路， 下游布设 4道循环管路 ， 管 径为1 2 0 c i n 无缝钢管， 以确保仓内温度 5 o C。施工时锅炉 供应压力为4 k g ， 出水温度为9 O， 回水温度为5 0， 我部派 专人定期进行温度检测， 发现早晨夜间温度较低， 基本处于4 6 C， 中午温度较高 ， 基本在1 0左右， 完全满足施工温度 要求。 3 3 辅助技术 添加抗冻外加剂 ， 在 一1 O q c以上的气温中， 对混凝土拌 和物掺加一种能降低水的冰点的化学剂 ， 使混凝土在负温下 仍处于液相状态， 水化作用能继续进行， 从而使混凝土强度 继续增长。故我部采用掺用复合抗冻剂来满足混凝土强度 要求 ， 外加剂为兰州长江化工厂生产 的 V N F一型复合防冻 剂 ， 其用量为水泥的3 。 4主要保证措施 4 1 防止 火灾事故 冬季施工最大的隐患就是火灾， 为此我部加强用电、 用 火管理 ， 严 格控 制火 源 ， 建立 健全 用 电 、 用火 制度 ， 施工 现场 严禁吸烟， 如有违反我部将采取严厉措施进行惩罚， 从而杜 绝了工地吸烟现场的发生。要求炉火看管人员坚守 岗位 ， 不 准擅离职守， 值夜班者不准睡觉， 对 电焊工及工地所有人员 进行了专门的防火安全教育， 制定防火公约并严格执行， 提 高全体人员的防火意识 ， 健全工地消防设施。 4 2 防止滑倒摔伤 冬季施工前对各类脚手架、 扣件进行全面检查加固， 脚 手架外侧设置防护围栏 ， 从事起重吊装作业人员采取防滑措 施， 高空作业必须系安全带。 4 3 防止冻伤事故 冬季施工时我部给作业人员发放了棉衣、 棉鞋、 棉手套 等防护用品， 并购买了一些防感冒药品， 以确保人员的安全。 4 4 防止触电、 煤气中毒事故 对进行冬季施工的人员进行了安全用 电教育， 对施工现 场的用电设备进行了接地接零保护。对全体人员进行了放 煤气中毒知识教育， 主要防止宿舍煤烟中毒事故的发生。 5 混凝土质量检查及控制 1 ) 检查 外加 剂质量及掺量 ， 外加剂进 入施工 现场后 进行 抽样检验， 以确保混凝土质量。 2 ) 检查施工方案确定的参数 ， 检查水、 骨料、 外加剂和混 凝土出机、 人仓、 浇筑、 覆盖温度。 3 ) 温度检测 ， 检查混凝土从人仓到模板拆除时的温度 ， 项 目部设立专门的技术人员将施工的温度观测点编号， 每仓 面每次取 6个温度变化较大的观测点 ， 及时观测记录， 如发现 异常情况及时报告现场主管工程的技术人员 ， 采取相应的措 施 ， 记录资料及时归档成册。 4 ) 检查已浇筑混凝土表面是否受冻、 收缩裂缝 ， 边角是 否脱落、 施工缝处有无受冻痕迹。对关键部位的混凝土表面 用塑料薄膜进行覆盖， 上铺草帘。我部对上下游闸墩采取不 拆模的办法 ， 以防由于拆模后混凝土裸露在空气中使表面水 分大量蒸发， 引起干裂的现象。 5 ) 积雪清理， 冬季施工期间共 降较大的雪两次 ， 我部利 用塔吊将人吊人 吊人栏利用空压机进行清理， 效果较好 ， 施 工时必须系好安全带以确保人员的安全。 连城二级水电站冬季施工依工程特点及气候情况， 采用 了暖棚法为主的综合蓄热法进行了施工 ， 确保了质量， 超额 完成了业主、 监理进度要求( 要求浇 筑5 5 0 0 m ， 实际完成 8 0 0 0 m ) ， 得到业主、 监理的一致好评， 为此业主给予我部一 定的冬季施工费补偿， 取得了较好的经济效益， 也较以前我 部冬季施工各项指标有所提高， 采用锅炉暖气排管加热减少 了煤烟对施工人员的伤害， 从而提高了生产效率 ， 再者烧锅 炉用的是细煤， 价格较为便宜， 降低 了施工成本。施工后检 查各项技术 指标均达到 了设 计要求， 是值得应用 的一种 方法 。 一 1 07
