林肯集中润滑系统递进系统.pptx

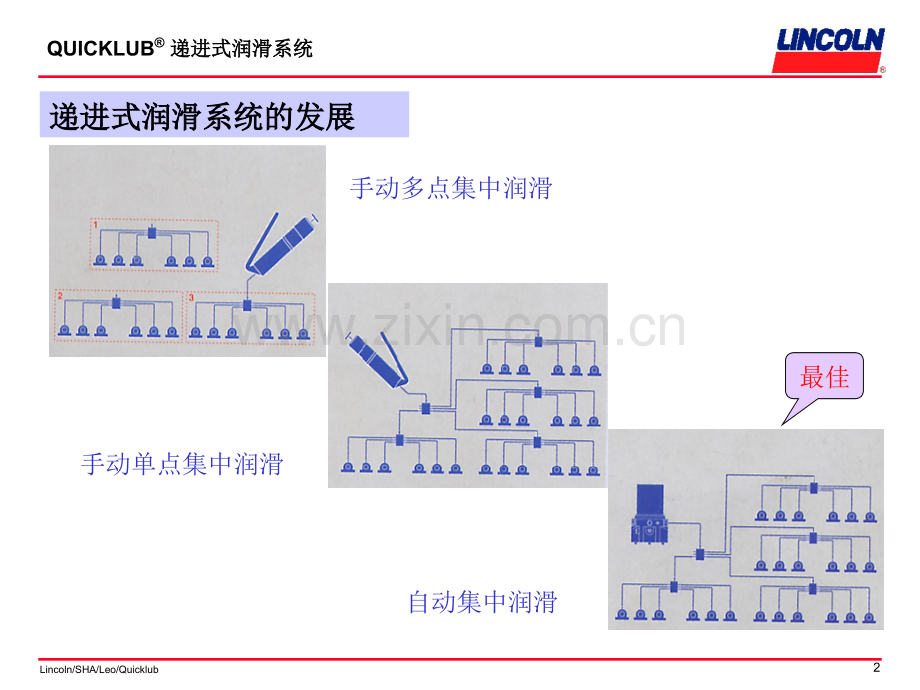

Lincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统1什么是递进式系统？什么是递进式系统？Lincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统2手动多点集中润滑手动单点集中润滑自动集中润滑最佳递进式润滑系统的发展递进式润滑系统的发展Lincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统31.1.泵泵 手动泵：手动泵：HJ2,HP,HP 500WHJ2,HP,HP 500W 电动泵：电动泵：203,205,215,ZPU 01/02203,205,215,ZPU 01/02 气动泵：气动泵：PP,LubrigunPP,Lubrigun2.2.分配阀分配阀 SSVSSV3.3.管线及附件管线及附件递进式润滑系统的组成递进式润滑系统的组成Lincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统4QUICKLUB QUICKLUB 递进式润滑系统递进式润滑系统Lincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统51，QUICKLUB：P203系列泵系列泵2L8L2L4L2LLincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统6有多种型号的有多种型号的203泵可供选择泵可供选择Lincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统7203泵编号说明泵编号说明如：P203-2XN-1K6-24-1A1.01-V10203泵油箱泵芯型号及数量电源电路板及电气接头Lincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统8P203P203泵的技术参数泵的技术参数Lincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统9P203泵通过多种测试泵通过多种测试防振测试：防振测试：泵在加注了油脂的情况下经过30个小时的振动测试（测试振动加速度为 10 g,频率为 30 Hz)。测试还表明泵在经 20 g的短暂振动后而不会损坏。温度测试：温度测试：-40 C to+80 C(120 C for 20 minutes)电压测试：电压测试：泵通过了 DIN 40839标准要求的电压测试。安全测试安全测试满足以下标准要求：EN 809,EN 292,DIN 31000,DIN 31001,DIN 24271电磁兼容性测试电磁兼容性测试 (EMC):(EMC):所有PCB板都符合DIN 40839 T1,3,4标准中的道路车辆电磁兼容性要求。“M“型电路板还符合 EMC-89/336/EEC的要求。Lincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统10经经DLG测试测试油箱容量油箱容量2，4，8升升透明油箱（可配透明油箱（可配低油位报警）低油位报警）内置马达，防内置马达，防潮防损潮防损晶体管开关晶体管开关遍布全球的服务网络遍布全球的服务网络内置式电控板内置式电控板经经20g的防摇防震测试的防摇防震测试经知名制造商的成功测经知名制造商的成功测试试取得取得ISO 9000认证认证可设定工作时间可设定工作时间可目测监控可目测监控结构坚固结构坚固快速接头耐快速接头耐350巴高压巴高压高强度合成材料高强度合成材料无腐蚀、质轻无腐蚀、质轻15%易于安装和拆卸易于安装和拆卸203203泵内部结构图泵内部结构图Lincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统11P.C.B.板 V10 V13插座简单，可插拔电器连接，安装维护方便，P.C.B.板上无焊接电线。Lincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统12P.C.B.板 V10 V13 P.C.B.板适用直流和交流电（P.C.B.板电源）由于用了微处理器故部件较少简单且节省空间 短路、故障或在时间设置旋钮在0位置时，指示灯 闪烁.Lincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统13Control printed circuit board（P.C.B.板）板）MLincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统14P.C.B.板板 M 一旦设备上的高精度和昂贵的部件和轴承损坏，会造成巨大的损失 使用M型P.C.B.板，将对润滑系统进行实时监控并及时故障显示监控分配阀（微处理器控制）P.C.B.板，适用直流电和交流电（P.C.B.板电源）Lincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统15Technical Data（技术参数）（技术参数）P 203排量：-可调排量0.04-0.18 毫升/行程 -固定排量2-4 毫升/分钟压力:350 bar电源:12/24直流电;110-230交流电;50/60赫兹密封盖:内建密封条,旋紧式顶盖,防护等级IP6K9KLincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统16Technical Data(技术参数技术参数)P 203工作电流 12伏直流电.6.5安培24伏直流电.3安培20C条件下,100bar背压110-230伏交流电:-输入电流200毫安,230伏交流电-启动电流18安培重量/空间:从5.4kg-10kg;由于采取最为理想的马达安置位置,最大限度节省了空间(向后倾斜45度安装)Lincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统17203,223和和233泵的模块结构泵的模块结构 泵元件泵元件K5,K6,K7,C7,S7，B7KRB7Lincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统18203,223和和233泵的模块结构泵的模块结构 安全阀安全阀Push-in type(快速接头)Screw-type(螺纹类型)Lincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统19203,223和和233泵的模块型结构泵的模块型结构 完整的泵完整的泵Module reservoir(模块式储油罐)Module pressure relief valve(模块式安全阀)Module housing(模块式外壳)Module element(模块式泵元件)Lincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统20固定排量泵芯固定排量泵芯1 柱塞2 复位弹簧3 单向阀吸油阶段吸油阶段1 偏心轮2 柱塞3 弹簧4 单向阀打油阶段打油阶段1 偏心轮2 柱塞3 弹簧4 单向阀203203泵工作原理泵工作原理Lincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统21可调排量泵芯可调排量泵芯剖面图剖面图1 调节柄2 并紧螺母 SW243 阀芯体4 密封垫5 柱塞缸体6 控制柱塞7 输送柱塞S 可调尺寸排量图排量图可调排量泵芯可调排量泵芯Lincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统22安全阀安全阀螺纹卡套式螺纹卡套式对于4、8升油箱和2升扁平油箱，需在泵和安全阀间加一过渡接头S 2520-25（P/N:226-14105-5）每个泵芯都必须配备一个安全阀加以保护每个泵芯都必须配备一个安全阀加以保护快速连接式快速连接式带回油功能带回油功能将安全阀泄出的油脂输送回油箱对于4、8升油箱和2升扁平油箱，需在泵和安全阀间加一过渡接头S 2520-25（P/N:226-14105-5）Lincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统23 质轻，结实，工作可靠且易于维护质轻，结实，工作可靠且易于维护 多种型号，可满足你不同的应用要求多种型号，可满足你不同的应用要求 工作压力高达工作压力高达350 bar，可适用，可适用 NLGI 2#脂脂 有可调排量和固定排量的泵芯供选择有可调排量和固定排量的泵芯供选择 有适用于液压锤专用油脂的泵芯（有适用于液压锤专用油脂的泵芯（C7）在更换泵芯时必须更换垫圈！在更换泵芯时必须更换垫圈！改进过的泵体改进过的泵体 不适用于连续工作不适用于连续工作 每个泵芯处需加一个安全阀加以保护每个泵芯处需加一个安全阀加以保护Lincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统242，QUICKLUB：SSV系列分配阀系列分配阀Lincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统25SSV 6-KSSV 8-N有多种型号的有多种型号的SSV分配阀可供选择分配阀可供选择Lincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统26-每出口每循环排量每出口每循环排量 0.2 cm-最大工作压力最大工作压力300 bar-最低工作压力最低工作压力20 bar-出口间允许最大压差出口间允许最大压差 100 bar-工作温度工作温度-25 C to 70 C-出口数量出口数量 6，8，20，22SSV分配阀技术参数分配阀技术参数Lincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统27可装配电气监控开关可装配电气监控开关不同堵头设计不同堵头设计防止混淆防止混淆螺纹管接头或快式接头，螺纹管接头或快式接头，耐耐350350巴高压巴高压出口间允许压差出口间允许压差达达100100巴巴块式设计，无易损油封块式设计，无易损油封-40C-40C至至 +100C+100C，适用温度范围广适用温度范围广带指示针，带指示针，易于目测监控易于目测监控加工精度达加工精度达2 2mm，无泄漏，无泄漏SSV 分配阀内部结构图分配阀内部结构图Lincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统28SSV剖面图剖面图柱塞探头侧柱塞探头侧出口侧出口侧柱塞动作探头柱塞动作探头Lincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统29SSV 工作原理工作原理步骤 2步骤 3步骤 4步骤 5步骤 1Lincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统30SSV排量的改变并联出口排量的改变并联出口注意注意：标号为：标号为 1 和和 2 的出口不能用堵头堵塞的出口不能用堵头堵塞X 出口接堵头出口接堵头 出口打开出口打开Lincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统31SSV分配阀可实现电气监控功能分配阀可实现电气监控功能柱塞动作感应开关柱塞动作感应开关Lincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统33接头接头:螺纹卡套式螺纹卡套式1-入口接头入口接头 2-出口出口 3-旧式出口堵头旧式出口堵头(M 10 x 1)4-柱塞孔堵头柱塞孔堵头(M 11 x 1,旧型号的为旧型号的为 R 1/8“)5-带单向阀的管接头带单向阀的管接头6-单向阀体单向阀体7-扣环扣环8-连接螺母连接螺母9-并联通道并联通道10-新式堵头，取代件新式堵头，取代件3Lincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统34接头：快速接头接头：快速接头主分配阀主分配阀第二级分配阀第二级分配阀1 入口接头，带保护套入口接头，带保护套 5 带单向阀的快速管接头带单向阀的快速管接头2 出油口出油口 6 并联通道并联通道3 堵头堵头(M 10 x 1)7 新式堵头，取代件新式堵头，取代件34 堵头堵头(new M 11 x 1,old R1/8“),加强型卡环加强型卡环带牙纹卡环带牙纹卡环高、低压快速接头的区别在于高压卡环为光面，低压卡环带牙纹高、低压快速接头的区别在于高压卡环为光面，低压卡环带牙纹Lincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统36带单向阀的快速接头带单向阀的快速接头带单向阀的高压快速接头，卡环带单向阀的高压快速接头，卡环面为光面，与高压软管接头联用面为光面，与高压软管接头联用(用于主分配阀用于主分配阀)带单向阀的低压接头，卡环面带带单向阀的低压接头，卡环面带牙纹，与塑料胶管联用牙纹，与塑料胶管联用(用于第二级分配阀用于第二级分配阀)Lincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统37高压塑料软管高压塑料软管1 1 螺纹卡箍螺纹卡箍螺纹卡箍螺纹卡箍2 2 高压软管高压软管高压软管高压软管3 3 软管连接栓软管连接栓软管连接栓软管连接栓1 1 螺纹卡箍螺纹卡箍螺纹卡箍螺纹卡箍2 2 高压软管高压软管高压软管高压软管3 3 量规量规量规量规 432-23077-1432-23077-1工作压力达350Bar，20时最低爆破压力为600BarLincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统38快速接头快速接头A=A=A=A=高压接头高压接头高压接头高压接头B=B=B=B=普通接头普通接头普通接头普通接头1a=1a=1a=1a=光面卡环光面卡环光面卡环光面卡环1b=1b=1b=1b=密封环密封环密封环密封环2a=2a=2a=2a=牙纹卡环牙纹卡环牙纹卡环牙纹卡环Lincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统39 物美价廉，工作可靠的递进式分配阀物美价廉，工作可靠的递进式分配阀 无密封无密封 可允许高达可允许高达100bar的出口间压差的出口间压差 SSV-K 带目测监控指针带目测监控指针 SSV-N 带电气监控功能带电气监控功能 SSV分配阀的分配阀的 1&2 号出口不能堵死号出口不能堵死 旧型号的旧型号的 SSV 14 至至 SSV 22，其最大标号的，其最大标号的2个出口不能堵死个出口不能堵死Lincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统40 阀芯与阀体间的加工精度：阀芯与阀体间的加工精度：=2 m 最大流量：最大流量：3 cycles/sec.0时的压力损失时的压力损失 30 bar for grease NLGI-2 最高允许工作温度最高允许工作温度 SSV-K 80 C SSV 100 C 阀体表面作过黑色镀铬处理，耐腐蚀性较好阀体表面作过黑色镀铬处理，耐腐蚀性较好Lincoln/SHA/Leo/Quicklub QUICKLUB 递进式润滑系统递进式润滑系统42谢谢！谢谢！
