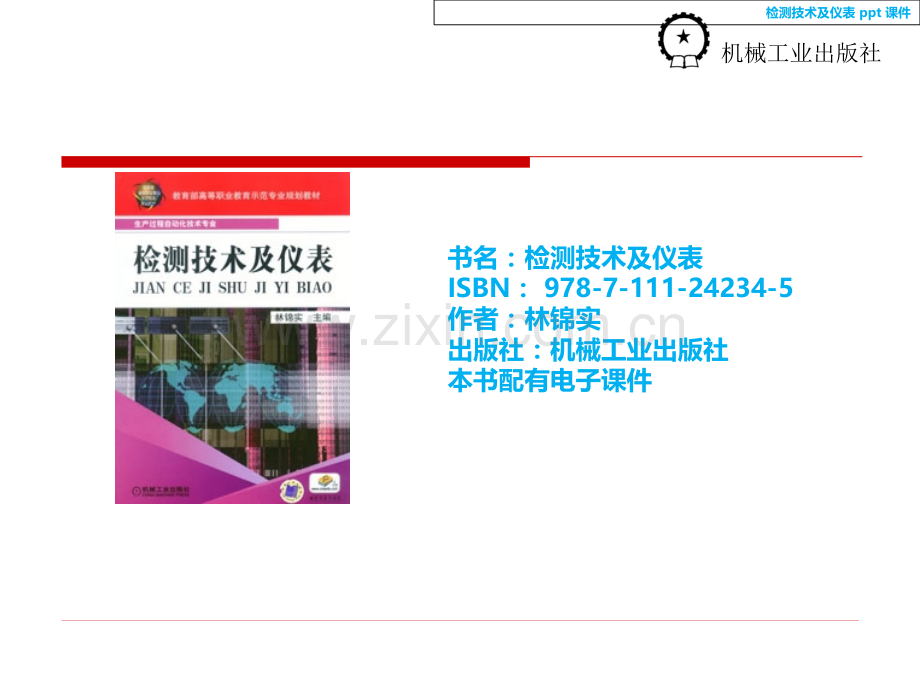

机械工业出版社书名:检测技术及仪表 ISBN:978-7-111-24234-5作者:林锦实出版社:机械工业出版社本书配有电子课件检测技术及仪表 ppt 课件机械工业出版社第2章 温度的测量 本章介绍了温标的概念,然后按照测量方法的分类,分别介绍了各种测温方法和仪表:包括接触式测温仪表、非接触式测温仪表、新型温度传感器和仪表系列温度变送器。返总目录返总目录检测技术及仪表 ppt 课件机械工业出版社教学目录:2.12.1概述概述2.22.2接触式测温方法及仪表接触式测温方法及仪表2.32.3非接触式测温方法及仪表非接触式测温方法及仪表2.42.4新型温度传感器新型温度传感器 2.52.5温度变送器温度变送器返总目录返总目录检测技术及仪表 ppt 课件机械工业出版社2.1 概述2.1.1 温度和温标温度和温标 2.1.2 测温方法分类测温方法分类 重点:几种常用温标的定义。难点:各种温标之间的换算。重点:分类原则、各种测温方法的优缺点。返本章目录返本章目录返总目录返总目录检测技术及仪表 ppt 课件机械工业出版社2.1.1 温度和温标 1.温度的基本概念 温度是表征物体冷热程度的物理量。2.温度的测量 3.温标温标就是温度的数值表示方法。温标的三要素(三个基本条件):温度计、固定点和内插方程。4.温标的传递返本节目录返本节目录返本章目录返本章目录检测技术及仪表 ppt 课件机械工业出版社四种常用温标:四种常用温标:(1)摄氏温标()摄氏温标()摄氏温标规定在标准大气压下,水的冰点为0,水的沸点为100,并将两固定点之间等分100份,每一份称为摄氏一度,一般用“”表示摄氏度数。(2)华氏温标()华氏温标()华氏温标规定在标准大气压下,水的冰点为32,水的沸点为212,在这两个固定点之间划分180等份,每一份称为华氏一度,用“”表示。华氏温标与摄氏温标有如下关系:华氏温标与摄氏温标有如下关系:m=1.8n+32 式中,m、n分别表示华氏温度值和摄氏温度值。2.1.1 温度和温标 返本节目录返本节目录返本章目录返本章目录检测技术及仪表 ppt 课件机械工业出版社(3)热力学温标()热力学温标(K)热力学温标是建立在热力学第二定律基础之上的一种理想温标,它与物质性质无关。是纯理论性的,无法直接加以实现。(4)90国际温标(国际温标(ITS90)ITS90同时使用国际开尔文温度(符号T90)和国际实用摄氏温度(符号t90)。T90与与t90的关系为:的关系为:t90=T90273.15 式中,T90的单位是开尔文(K),t90的单位是摄氏度()。这里摄氏度与开尔文温度分度值相同,即温度间隔lK等于1。2.1.1 温度和温标 返本节目录返本节目录返本章目录返本章目录检测技术及仪表 ppt 课件机械工业出版社例题例例2-1 已知某点温度为10,将该温度转换为华式温标和90国际温标。解:解:根据各种温标间的关系m=1.8n+32=(1.810+32)=50T90=t90+273.15=(10+273.15)K =283.15K返本节目录返本节目录返本章目录返本章目录检测技术及仪表 ppt 课件机械工业出版社2.1.2测温方法分类 1.接触式测温2.非接触式测温膨胀式温度计、压力式温度计、热电偶温度计、热电阻温度计等。光学高温计、光电高温计、辐射高温计和比色高温计等。返本节目录返本节目录返本章目录返本章目录检测技术及仪表 ppt 课件机械工业出版社2.2.1 膨胀式温度计膨胀式温度计 2.2.2 压力式温度计压力式温度计 2.2.3 热电偶温度计热电偶温度计 2.2.4 热电阻温度计热电阻温度计 2.2 接触式测温方法及仪表 2.2.5 接触式测温实例接触式测温实例 返本章目录返本章目录检测技术及仪表 ppt 课件机械工业出版社2.2.1 膨胀式温度计 1.液体膨胀式温度计液体膨胀式温度计是一种直读式的、应用最早的温度测量仪表,最常见的是玻璃管式温度计。1安全包 2标尺 3毛细管 4感温包图2-1 玻璃管式温度计返本节目录返本节目录返本章目录返本章目录机械工业出版社2.固体膨胀式温度计(1)杆式温度计 (2)双金属式温度计 返本节目录返本节目录返本章目录返本章目录机械工业出版社2.2.2压力式温度计压力式温度计测量原理:是基于封闭在容器中的液体、气体或某种低沸点的饱和蒸气受热后体积膨胀而使压力发生变化的性质。返本节目录返本节目录返本章目录返本章目录机械工业出版社重点重点:热电偶的基本定律应用、冷端温度补偿、热电偶的选型、安装。难点难点:冷端温度补偿、热电偶的选型。组成组成:由热电偶、连接导线和显示仪表(电位差计或动圈仪表)组成。优点优点:结构简单、制造方便、测量范围宽(271.152800)、热惯性小、精度高、适于远距离测量和便于自动控制等。2.2.3热电偶温度计热电偶温度计返本节目录返本节目录返本章目录返本章目录机械工业出版社2.2.3热电偶温度计热电偶温度计1.热电偶的测温原理热电偶的测温原理2.热电偶回路特性热电偶回路特性3.热电极材料热电极材料4.热电偶的种类热电偶的种类5.热电偶的结构形式热电偶的结构形式6.热电偶的冷端温度补偿热电偶的冷端温度补偿7.热电偶的实用测温电路热电偶的实用测温电路8.热电偶的校验热电偶的校验返本节目录返本节目录返本章目录返本章目录机械工业出版社1.热电偶的测温原理热电偶的测温原理热电效应热电效应:把两种不同材料的金属导体(或半导体)A和B连接成闭合回路,若两个接点温度t与t0不相等,则回路中就会产生热电动势,这一现象称为热电效应。参比端参比端(冷端或(冷端或自由端)自由端)热电势热电势热电极热电极A A热电极热电极B B 测量端测量端(热端或(热端或工作端)工作端)返本节目录返本节目录返本章目录返本章目录机械工业出版社 (1)温差电动势)温差电动势:tUA(t)t0 UA(t0)UA(t,t0)tt0 UA(t,t0)=UA(t)-UA(t0)1.热电偶的测温原理热电偶的测温原理 返本节目录返本节目录返本章目录返本章目录机械工业出版社(2)接触电动势 1.热电偶的测温原理热电偶的测温原理 返本节目录返本节目录返本章目录返本章目录机械工业出版社(3)热电偶回路的总电动势 返本节目录返本节目录返本章目录返本章目录机械工业出版社2.热电偶回路特性(1)中间导体定律)中间导体定律 在热电偶回路中引入第三种导体,只要第三种导体两端的温度相同,则此第三种导体的引入不会影响热电偶回路的热电动势。返本节目录返本节目录返本章目录返本章目录机械工业出版社中间导体定律具有如下实用价值:2.热电偶回路特性返本节目录返本节目录返本章目录返本章目录机械工业出版社(2)中间温度定律)中间温度定律 中间温度定律具有如下实用价值:1)为在热电偶回路中应用补偿导线提供了理论依据。2)为制定和使用热电偶分度表奠定了基础。返本节目录返本节目录返本章目录返本章目录机械工业出版社例例2-2 用镍铬镍硅(K型)热电偶测量炉温,热电偶的冷端温度为40,测得的热电动势为35.72mV,问被测炉温为多少?解:解:查K型热电偶分度表知E(40,0)=1.611mV测得:E(t,40)=35.72mV则:E(t,0)=E(t,40)+E(40,0)=(35.72+1.611)mV=37.33mV查分度表知t=900.1,则被测炉温为900.1。返本节目录返本节目录返本章目录返本章目录机械工业出版社(3)标准电极定律)标准电极定律 实用价值:只要知道某两种金属导体分别与标准电极相配的分度表,就可以计算出这两种导体组成的热电偶的分度表。返本节目录返本节目录返本章目录返本章目录机械工业出版社3.热电极材料1)热电动势及热电动势率要大,保证足够的灵敏度。2)热电特性最好是线性或近似线性的单值函数关系。3)能在较宽的温度范围内使用,物理、化学性质要稳定。4)要有高的电导率、小的电阻温度系数及小的导热系数。5)复制性要好,即用同一种材料制成的热电偶其热电特性要一致,这样便于制作统一的分度表。6)材料组织要均匀,具有良好的韧性,焊接性能好,以便热电偶的制作。7)资源要丰富,价格低廉。返本节目录返本节目录返本章目录返本章目录机械工业出版社4.热电偶的种类标准化热电偶 1)铂铑10铂热电偶(S型)2)铂铑13铂热电偶(R型)3)铂铑30铂铑6热电偶(B型)4)镍铬镍硅热电偶(K型)5)镍铬硅镍硅热电偶(N型)6)镍铬康铜(E型)7)铁康铜(J型)8)铜康铜(T型)返本节目录返本节目录返本章目录返本章目录机械工业出版社5.热电偶的结构形式(1)装配式热电偶(2)铠装型热电偶(3)薄膜型热电偶(4)快速微型热电偶铠装型热电偶可铠装型热电偶可长达上百米长达上百米返本节目录返本节目录返本章目录返本章目录机械工业出版社6.热电偶的冷端温度补偿热电偶的冷端温度补偿o(1)补偿导线法补偿导线补偿导线:在100以下的温度范围内,热电特性与所配热电偶相同且价格便宜的导线,称为补偿导线。补偿导线的作用补偿导线的作用:就是延长热电极,即将热电偶的冷端延伸到温度相对稳定区。补偿导线的型号补偿导线的型号:延伸型补偿导线用于廉金属热电偶;补偿型补偿导线用于贵金属热电偶和某些非标准热电偶。补偿导线使用注意事项补偿导线使用注意事项 返本节目录返本节目录返本章目录返本章目录机械工业出版社6.热电偶的冷端温度补偿热电偶的冷端温度补偿o例2-3 用镍铬镍硅热电偶测量某一实际为1000的对象温度。所配用仪表在温度为20的控制室里,设热电偶冷端温度为50。当热电偶与仪表之间用补偿导线或普通铜导线连接时,测得温度各为多少?又与实际温度相差多少?返本节目录返本节目录返本章目录返本章目录机械工业出版社6.热电偶的冷端温度补偿热电偶的冷端温度补偿解:解:查K型热电偶分度表,得E(1000,0)=41.269mV,E(50,0)=2.022mV,E(20,0)=0.798mV。若用补偿导线,仪表测得热电动势值为E(1000,20)=E(1000,0)E(20,0)=40.471mV查分度表得对应的温度为979.6若用铜导线,仪表测得热电动势值为E(1000,50)=E(1000,0)E(50,0)=39.247mV查分度表得对应的温度为948.4两种方法测得的温度相差31.2,测量误差分别为20.4和51.6。返本节目录返本节目录返本章目录返本章目录机械工业出版社6.热电偶的冷端温度补偿热电偶的冷端温度补偿o(2)冷端恒温法)冷端恒温法 1)冰浴法 2)恒温箱法 3)恒温室法 返本节目录返本节目录返本章目录返本章目录机械工业出版社6.热电偶的冷端温度补偿热电偶的冷端温度补偿o(3)计算校正法1)准确计算校正法根据中间温度定律,对测得热电动势进行修正。适用于适用于实验室中用直流电位差计来测温的情况。2)近似计算校正法 K的取值:K型热电偶,在01000范围内,K1;S型热电偶,在8001300,K=0.60.5返本节目录返本节目录返本章目录返本章目录机械工业出版社6.热电偶的冷端温度补偿热电偶的冷端温度补偿o例2-4 用分度号为S的铂铑10铂热电偶测炉温,其冷端温度为30,而直流电位差计测得的热电动势为9.481mV,试求被测温度。再查该分度表得被测温度t=1006.5。若不进行校正,则所测9.481mV对应的温度为991,误差15.5。解:解:查铂铑10铂热电偶分度表,得E(30,0)=0.173mV,由式(2-5)得 返本节目录返本节目录返本章目录返本章目录机械工业出版社6.热电偶的冷端温度补偿热电偶的冷端温度补偿o例2-5解:解:在l000左右,铂铑10铂热电偶的校正系数可近似取0.55,因此按式(2-9)可得炉温t为 t=t+Ktn=(991+0.5530)=1007.5与例2-4相比可以看出,近似计算法仅比准确计算方法相差1。这说明此种方法在一些精度要求不高的现场是可以使用的。用S型热电偶测炉温,其冷端温度为30,显示仪表的指示值为991,试求炉温。返本节目录返本节目录返本章目录返本章目录机械工业出版社6.热电偶的冷端温度补偿热电偶的冷端温度补偿o(4)仪表机械零点调整法 用热电偶测温时,若t0=tn0,要使指示值不偏低,可先将显示仪表指针调整到相当于热电偶冷端温度tn的位置上。应用于应用于:一些精度要求不高、冷端温度不经常变化的情况下。返本节目录返本节目录返本章目录返本章目录机械工业出版社6.热电偶的冷端温度补偿热电偶的冷端温度补偿o(5)补偿电桥法 补偿电桥法是利用不平衡电桥产生的电动势来补偿热电偶冷端温度变化而引起的热电动势变化。返本节目录返本节目录返本章目录返本章目录机械工业出版社7.热电偶的实用测温电路热电偶的实用测温电路o(1)工业用热电偶测温的基本线路o(2)热电偶的串联 1)热电偶的正向串联 若将多支热电偶的测量端置于同一测量点上构成热电堆(如辐射温度计),测量微小温度变化或辐射能时,可大大提高灵敏度。返本节目录返本节目录返本章目录返本章目录机械工业出版社7.热电偶的实用测温电路热电偶的实用测温电路o2)热电偶的反向串联 将两支同型号的热电偶反接起来,可以测量两点间的温差。注意:用这种差动电路测量温差时,两支热电偶的热电特性必须相同且成线性,否则会引起测量误差。返本节目录返本节目录返本章目录返本章目录机械工业出版社7.热电偶的实用测温电路热电偶的实用测温电路o(3)热电偶的并联 三支同型号的热电偶的并联线路,此时输入到显示仪表的电动势值为:E=(E1+E2+E3)/3。返本节目录返本节目录返本章目录返本章目录机械工业出版社8.热电偶的校验o(1)温度校验点 各种不同型号的热电偶必须在表2-7规定的校验点进行校验,且每个温度校验点应控制在10范围内。表2-7 工业用热电偶校验点温度热电偶名称校验点温度/铂铑10铂600,800,1000,1200镍铬镍硅(镍铬镍铝)400,600,800,1000镍铬康铜300,400(或500),600返本节目录返本节目录返本章目录返本章目录机械工业出版社8.热电偶的校验o2)校验用仪器与设备 返本节目录返本节目录返本章目录返本章目录机械工业出版社8.热电偶的校验o(3)校验方法 热电偶插入炉中的深度一般为300mm,热电偶的冷端置于冰点槽中以保持其为0。用自耦变压器来调节炉温,当达到预定校验点温度10以内,并且每分钟变化不超过0.2时,便可开始读数。在每一个校验点上的读数不应少于四次。当同时校验几支热电偶时,其读数顺序:标准被检l被检2被检n被检n被检2被检1标准标准被检l的循环顺序读数,再进行数据处理。返本节目录返本节目录返本章目录返本章目录机械工业出版社8.热电偶的校验o(4)数据处理 热电偶校验后进行数据处理时,一定要考虑标准热电偶本身的标准热电偶本身的测量值也有一定误差测量值也有一定误差,必须考虑这部分误差后计算出测量点的真实温度。例例2-6 在1000下,测得被校K型热电偶的热电动势之算术平均值为41.347mV,二等标准S型热电偶的热电动势之算术平均值为9.601mV。该标准热电偶证书上写明,在测量端为1000、冷端为0时的热电动势为9.624mV。求此被校K型热电偶在1000时的误差,并验证是否合格。返本节目录返本节目录返本章目录返本章目录机械工业出版社8.热电偶的校验解:解:查S型热电偶的分度表,E(1000,0)=9.585mV,则该标准热电偶的修正值为9.6249.585=0.039mV,因此要把标准热电偶热电动势的算术平均值减去修正值:9.6010.039=9.562mV。再查S型热电偶的分度表得998,即真实温度。从K型热电偶的分度表中查得41.347mV相当于1002,所以此被校热电偶在1000时的误差为:1002998=4。根据表2-3可以看出,被校K型热电偶在401300的温度范围内,允许偏差为0.75%|t|,所以49980.75%=7.5。此热电偶在该校验点合格。返本节目录返本节目录返本章目录返本章目录机械工业出版社2.2.4热电阻温度计热电阻温度计1.热电阻热电阻2.半导体热敏电阻半导体热敏电阻重点:标准化热电阻型号、选型,接线制。难点:接线制。重点:热敏电阻的特性及分类。返本节目录返本节目录返本章目录返本章目录机械工业出版社1.热电阻o(1)热电阻的材料与温度的关系 电阻温度系数与电阻比W100=R100/R0 的关系 可见:W100越大,电阻丝的纯度越高,值越大;W100越小,电阻丝的杂质越多,值越小,而且不稳定。因此,热电阻常用纯金属制成。返本节目录返本节目录返本章目录返本章目录机械工业出版社1.热电阻o(2)热电阻的测温原理 当温度发生改变时,热电阻的阻值随之变化。通过变化的电阻值可间接地测得温度的变化量,这就是热电阻的测温原理。这种电阻随温度变化的特性可用如下三种方法表示:1)列表法(分度表)2)作图法(特性曲线)3)数学表示法 返本节目录返本节目录返本章目录返本章目录机械工业出版社1.热电阻o(3)热电阻的结构 普通工业用铂电阻和铜电阻由电阻体、引出线、绝缘管、保护管和接线盒等组成。1)电阻体(无感双绕法)返本节目录返本节目录返本章目录返本章目录机械工业出版社(3)热电阻的结构o2)热电阻的引出线:两线制。引线电阻以及引线电阻的变化会带来附加误差。三线制。可以较好地消除引线电阻的影响,测量准确度高于两线制,所以应用较广。四线制。精度高,但是麻烦。返本节目录返本节目录返本章目录返本章目录机械工业出版社(4)标准化热电阻 o1)铂电阻 优点优点:铂是一种贵金属,具有准确度高、稳定性好、性能可靠以及抗氧化性很强。在259.3467961.78的温域内以铂电阻温度计作为标准仪器。缺点缺点:铂电阻的电阻值与温度为非线性关系,电阻温度系数比较小,。工业用铂电阻温度计的使用范围:200850分度号:Pt10、Pt100返本节目录返本节目录返本章目录返本章目录机械工业出版社(4)标准化热电阻 o2)铜电阻 优点优点:价格低廉,具有较大的电阻温度系数,材料容易提纯,具有较好的复制性,容易加工成绝缘的铜丝,铜的电阻值与温度的关系在测量范围内几乎是线性的。缺点缺点:易氧化,氧化后即失去其线性关系。工业用铜电阻温度计的使用范围:50150 分度号:Cu50、Cu100 返本节目录返本节目录返本章目录返本章目录机械工业出版社(6)热电阻的校验方法 Rt=(Ut/UN)RN 返本节目录返本节目录返本章目录返本章目录机械工业出版社2.半导体热敏电阻 1)负温度系数热敏电阻NTC 2)正温度系数热敏电阻PTC 3)临界温度系数热敏电阻CTR o(1)热敏电阻的特性及分类返本节目录返本节目录返本章目录返本章目录机械工业出版社2.半导体热敏电阻o(2)热敏电阻的结构 o(3)热敏电阻的特点 返本节目录返本节目录返本章目录返本章目录机械工业出版社2.2.5接触式测温实例接触式测温实例o1.固体表面温度的测量(1)热电偶与被测表面的接触形式 返本节目录返本节目录返本章目录返本章目录机械工业出版社2.2.5接触式测温实例接触式测温实例o2.管道中流体温度的测量主要误差主要误差:导热误差。(1)感温元件的安装要求)感温元件的安装要求 1)把感温元件的外露部分用保温材料包起来。2)感温元件应逆着介质流动方向倾斜安装,至少应正交,切不可顺流安装。3)感温元件应有足够的插入深度。4)感温元件应与被测介质充分接触。5)应使测温管或保护管的壁厚和外径尽量小一些。返本节目录返本节目录返本章目录返本章目录机械工业出版社2.2.5接触式测温实例接触式测温实例o(2)应用实例分析 返本节目录返本节目录返本章目录返本章目录机械工业出版社2.2.5接触式测温实例接触式测温实例o3.高温气体温度的测量(1)主要误差:热辐射误差(辐射散热误差)(2)感温元件的安装要求 返本节目录返本节目录返本章目录返本章目录机械工业出版社本章小结 本章主要介绍了能够检测位移、转速、重力、加速度、振动、厚度和直径等机械量的传感器。位移的测量介绍了电感传感器、霍尔式传感器、光纤传感器和计量光栅;转速的测量介绍了模拟式测速法和计数式测速法和激光测速法;力学量的测量介绍了各种电子秤和振动与加速度的测量;最后介绍了厚度与直径的测量方法。本章需要重点掌握的有各种传感器的工作原理,它们的优缺点及应用场合。本章的难点在于有关激光传感器(激光测速法和激光传感器测直径)的知识以及关于振动和加速度的测量方法,这些可以作为了解的内容来学习。返本章目录返本章目录
