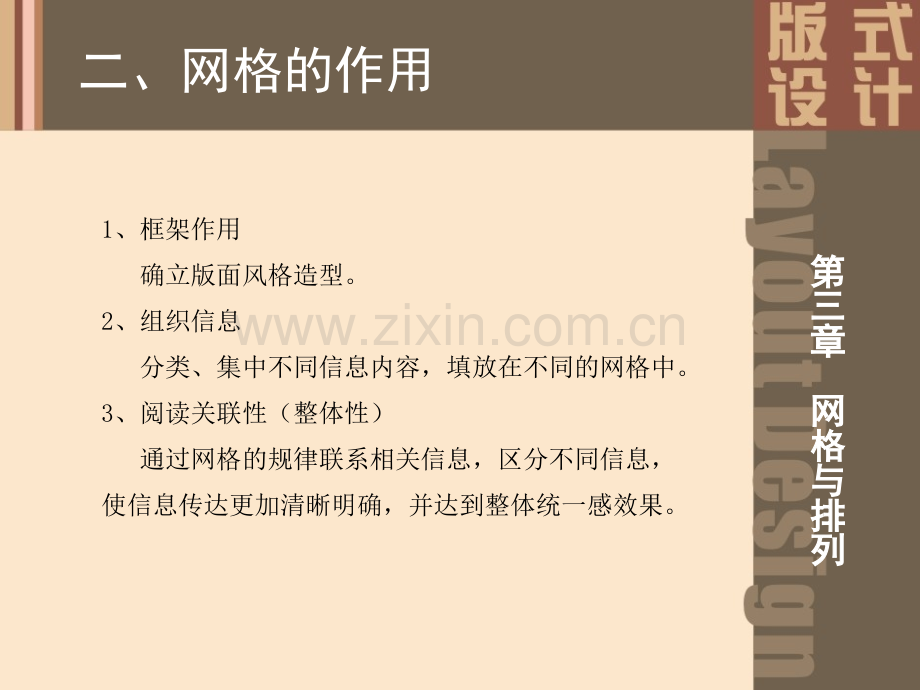

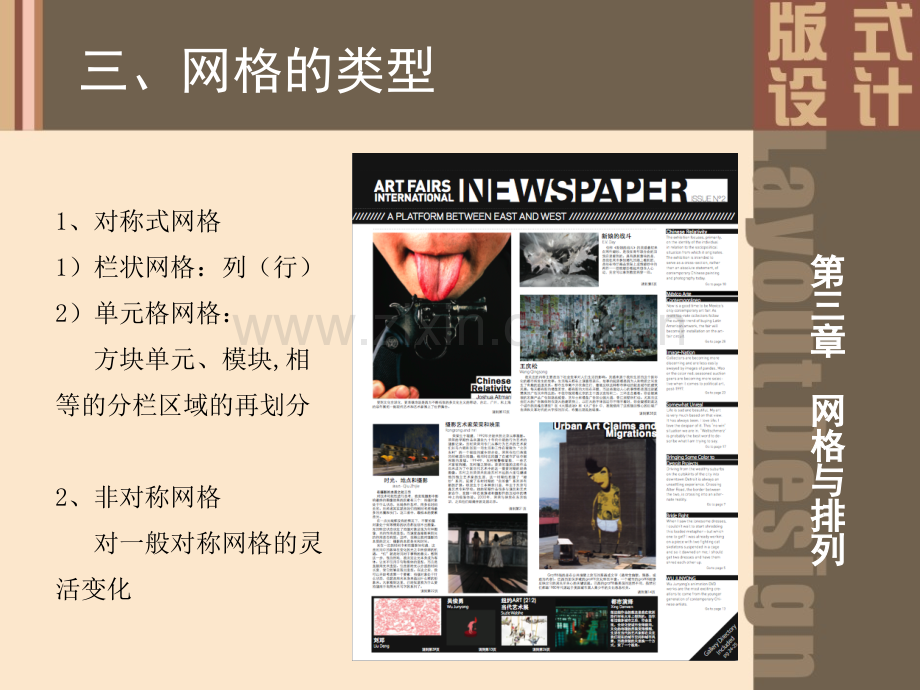

第第三三章章 网网格格与与排排列列二、网格的作用1、框架作用 确立版面风格造型。2、组织信息 分类、集中不同信息内容，填放在不同的网格中。3、阅读关联性（整体性）通过网格的规律联系相关信息，区分不同信息，使信息传达更加清晰明确，并达到整体统一感效果。第第三三章章 网网格格与与排排列列三、网格的类型1、对称式网格1）栏状网格：列（行）2）单元格网格：方块单元、模块,相等的分栏区域的再划分2、非对称网格 对一般对称网格的灵活变化第第三三章章 网网格格与与排排列列三、网格的类型3、基线网格 基线是一些水平的直线，可以帮助编排文字信息，也可以为图片编排提供参考。基线网格是不可见的，但却是版面设计的基础。基线网格提供了一种视觉参考，可以帮助版面元素按照要求标准对齐。第第三三章章 网网格格与与排排列列三、网格的类型4、成角网格 按角度倾斜，打造创意风格。第第三三章章 网网格格与与排排列列四、网格的建立1）尺寸：绝对尺寸，设计尺寸2）比例：黄金分割，三分法原则，人体比例3）数列：裴波那契数列 1、网格的建立第第三三章章 网网格格与与排排列列四、网格的建立1 1）尺寸）尺寸绝对尺寸：cm、m、英寸 等设计尺寸：A4、5寸、8开 等全开 大度 8891194 正度 7871092 对开 大度 875580 正度 775530 4开 大度 430575 正度 520370 8开 大度 420285 正度 370260 16开 大度 210285 正度 260185 32开 大度 140203 正度 130185第第三三章章 网网格格与与排排列列四、网格的建立 A系列：A系列是基于AO(841*1189mm)相当于一个平方米的面积，A1则是半平方米，A2又是A1的一半，当然2A就是2平方米 纸张的大小：国际标准化组织的ISO 216国际标准指明了大多数国家使用的标准纸张的尺寸。此标准源自德国，在1922年通过，定义了A、B、C三组纸张尺寸，C组纸张尺寸主要用于信封。另外，有些国家也有自己的标准，如美国，日本。这里主要是指办公用纸。下面是一些标准纸张的具体尺寸。单位：mm第第三三章章 网网格格与与排排列列四、网格的建立2 2）比例：）比例：黄金分割:黄金分割又称黄金律，是指事物各部分间一定的数学比例关系，即将整体一分为二，较大部分与较小部分之比等于整体与较大部分之比，其比值为10.618或1.6181，即长段为全段的0.618。0.618被公认为最具有审美意义的比例数字。上述比例是最能引起人的美感的比例，因此被称为黄金分割。第第三三章章 网网格格与与排排列列四、网格的建立2 2）比例：）比例：三分法原则:三分法构图是指把画面横分三分，每一分中心都可放置主体形态，这种构图适宜多形态平行焦点的主体。想象着把画面划分成三等分。线条交叉处就是安排趣味中心和其它次要景物的地方。第第三三章章 网网格格与与排排列列四、网格的建立第第三三章章 网网格格与与排排列列四、网格的建立2 2）比例：）比例：人体比例:柯布什耶从人体尺度出发，选定下垂手臂、脐、头顶、上伸手臂四个部位为控制点，与地面距离分别为86、113、183、226cm。这些数值之间存在着两种关系：一是黄金比率关系；另一个是上伸手臂高恰为脐高的两倍，即226和113cm。利用这两个数值为基准，插入其他相应数值，形成两套级数，前者称“红尺”，后者称“蓝尺”。将红、蓝尺重合，作为横纵向坐标，其相交形成的许多大小不同的正方形和长方形称为模度。第第三三章章 网网格格与与排排列列四、网格的建立第第三三章章 网网格格与与排排列列四、网格的建立3 3）数列：）数列：斐波拉契数列是一个非常美丽、和谐的数列，它的形状可以用排成螺旋状的一系列正方形来说明起始的正方形(图中用灰色表示)的边长为1，在它左边的那个正方形的边长也是1，在这两个正方形的上方再放一个正方形，其边长为2，以后顺次加上边长为3、5、8、13、21等等的正方形。这些数字每一个都等于前面两个数之和，它们正好构成了斐波那契数列。第第三三章章 网网格格与与排排列列四、网格的建立1）多语言网格编排2）说明式网格编排3）数量信息网格编排2、网格的编排形式第第三三章章 网网格格与与排排列列四、网格的建立3、打破网格第第三三章章 网网格格与与排排列列四、网格的建立
