极限配合与技术测量基础螺纹.pptx

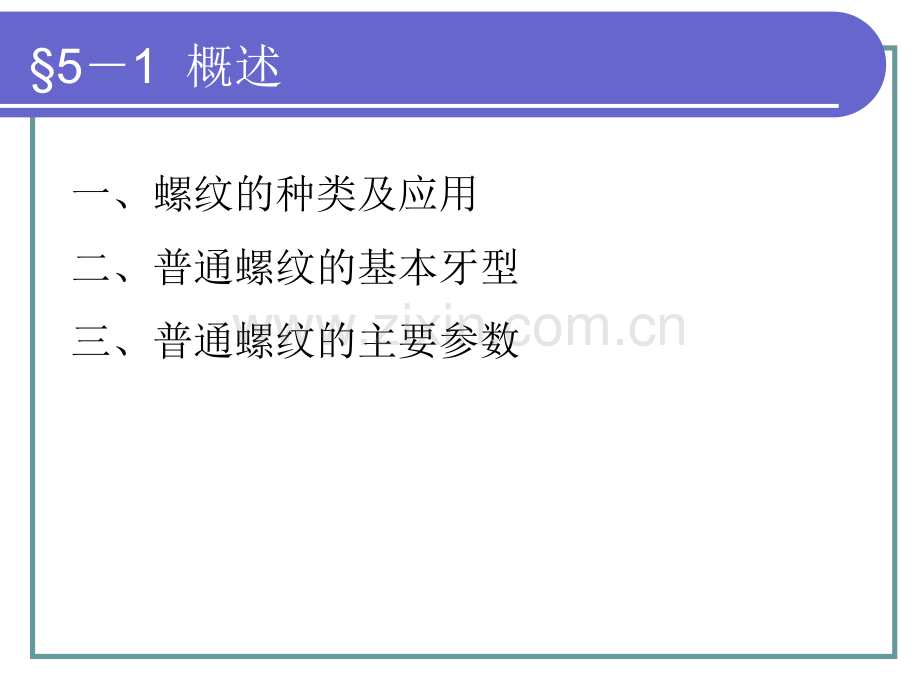

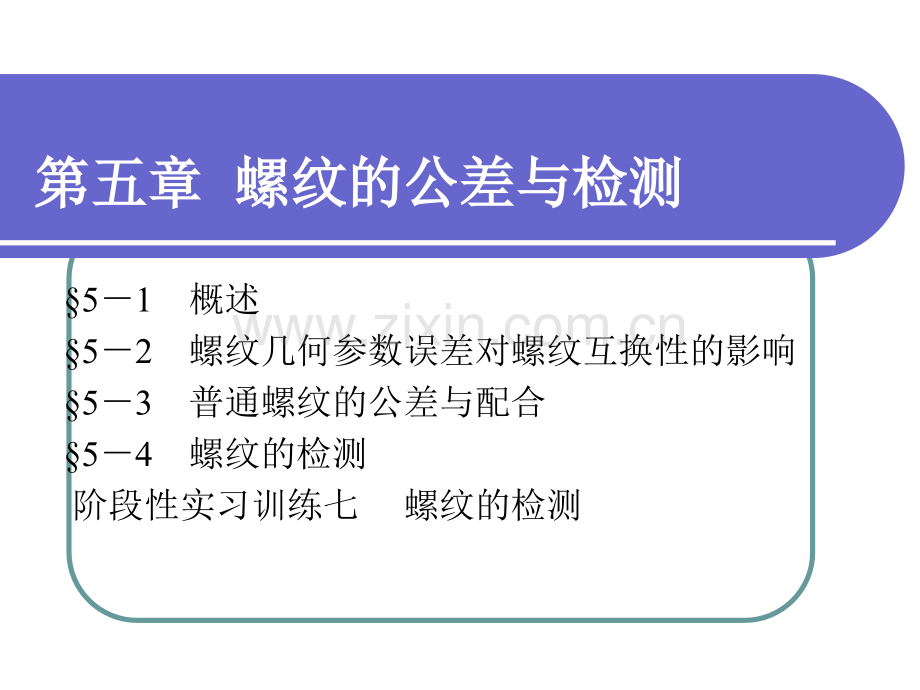

第五章第五章 螺纹的公差与检测螺纹的公差与检测 51 概述52 螺纹几何参数误差对螺纹互换性的影响 53 普通螺纹的公差与配合 54 螺纹的检测 阶段性实习训练七 螺纹的检测51 概述一、螺纹的种类及应用 二、普通螺纹的基本牙型 三、普通螺纹的主要参数 一、螺纹的种类及应用 螺纹是指在圆柱表面或圆锥表面上，沿着螺旋线形成的、具有相同断面的连续凸起和 沟槽。按牙型三角形螺纹梯形螺纹锯齿形螺纹矩形螺纹按用途连接螺纹传动螺纹按旋向左旋右旋常用螺纹的牙型及特征常用螺纹的牙型及特征螺纹的旋向及线数二、普通螺纹的基本牙型 基本牙型基本牙型在通过螺纹轴线的剖面内，按规定的高度削去原始三角形（形成螺纹牙型的三角形）的顶部和底部后所形成的内、外螺纹共有的理论牙型。普通螺纹牙型及参数普通螺纹牙型及参数1原始三角形高度（H）、牙型高度2大径（D，d）3小径（D1，d1）4中径（D2，d2）5单一中径（D2a，d2a）6螺距（P）与导程（Ph）7螺纹升角（）8牙型角（）、牙型半角（2）和牙侧角(1，2)9螺纹接触高度10螺纹旋合长度三、普通螺纹的主要参数普通螺纹的大径、中径和小径 螺纹的单一中径 螺纹的螺距和导程 螺纹升角 牙型角、牙型半角和牙侧角 螺纹的接触高度和旋合长度 想一想 你在日常生活中或实习生产中都见到过哪些类型的螺纹零件？试举例说明。52 螺纹几何参数误差对螺纹互换性的影响 一、普通螺纹结合的基本要求二、螺纹几何参数误差对螺纹互换性的影响一、普通螺纹结合的基本要求1可旋合性2连接可靠性 指不经任何选择和修配，无须特别施加外力，内外螺纹件在装配时就能在给定的轴向长度内全部自由地旋合。指内外螺纹旋合后，接触均匀，且在长期使用中有足够可靠的连接力。1螺纹大、小径误差对互换性的影响2螺距误差对互换性的影响3牙侧角误差对互换性的影响4螺纹中径误差对互换性的影响二、螺纹几何参数误差对螺纹互换性的影响53 普通螺纹的公差与配合一、螺纹公差标准的结构二、螺纹公差带与旋合长度三、螺纹的选用公差带与配合四、螺纹在图样上的标记五、普通螺纹的偏差表及应用一、螺纹公差标准的结构 螺纹公差制的基本结构螺纹公差制的基本结构由公差等级系列和基本偏差系列组成的。螺纹公差带与旋合长度组成螺纹精度等级螺纹精度等级，分精密精密、中等中等和粗糙粗糙三级。内螺纹公差带的位置 二、螺纹公差带与旋合长度外螺纹公差带的位置 1螺纹公差带的位置和基本偏差 内螺纹的公差带：G和H。外螺纹的公差带：e、f、g、h。内螺纹的公差带在基本牙型零线以上，以下偏差（EI）为基本偏差，H的基本偏差为零，G的基本偏差为正值。外螺纹的公差带在基本牙型零线以下，以上偏差（es）为基本偏差，h的基本偏差为零，e、f、g的基本偏差为负值。2螺纹公差带的大小和公差等级 螺纹公差等级螺纹公差等级 3螺纹的旋合长度 标准规定将螺纹的旋合长度分为三组：l 短旋合长度（S）l 中等旋合长度（N）l 长旋合长度（L）三、螺纹的选用公差带与配合螺纹代号：螺纹代号：粗牙普通螺纹用字母“M”及公称直径表示；细牙普通螺纹用字母“M”及公称直径螺距表示。左旋螺纹在代号后加注“LH”，右旋螺纹不加注。螺纹公差带代号：螺纹公差带代号：包括中径公差带代号和顶径公差带代号，标注在螺 纹代号之后，中间用“”分开。如中径公差带和顶径公差带代号相同，则只标一个 代号；若中径公差带和顶径公差带代号不同，则分别注 出，前者为中径公差带代号，后者为顶径公差带代 号。螺纹旋合长度代号：螺纹旋合长度代号：在一般情况下，不标螺纹旋合长度，其螺纹公差 带按中等旋合长度确定。必要时，在螺纹公差带代号之后加注旋合长度代 号“S”或“L”，中间用“”分开。特殊需要时，可注明旋合长度数值。四、螺纹在图样上的标记M202LH7g6gL 普通螺纹，公称直径20mm，细牙螺距为2mm，左旋；外螺纹，中径公差带代号为7g，顶径（大径d）公差带代号为6g；长旋合长度。M107H 普通螺纹，公称直径为10mm，粗牙查表可得螺距为1.5mm，右旋；内螺纹，中径和顶径（小径D1）公差带代号均为7H；中等旋合长度。标记示例：M1016H30 普通螺纹，公称直径为10mm，细牙螺距为1mm，右旋；中径和顶径（小径D1）公差带代号均为6H；旋合长度为30mm。M2026H6gM202LH6H5g6g 内、外螺纹的配合在图样上标注时，“”左边表示内螺纹的公差带代号，右边表示外螺纹的公差带代号。标记示例：五、普通螺纹的偏差表及应用 【例例51】查出M2026H5g6g细牙普通螺纹的内、外螺纹中径、内螺纹小径和外螺纹大径的极限偏差，并计算其极限尺寸。解题过程解题过程54 螺纹的检测一、综合检验法综合检验法采用螺纹工作量规对影响螺纹 互换性的几何参数的综合结果 进行检验。二、单项测量法单项测量法用量具或量仪测量螺纹各（或 某个）参数的实际值。一、综合检验法螺纹工作量规：l 按螺纹的最大实体牙型做成的通端螺纹量规，检验螺 纹的旋合性l 按螺纹中径的最小实体尺寸做成的止端螺纹量规，控制螺纹连接的可靠性 塞规 环规 1用螺纹工作量规检验外螺纹l 光滑极限卡规l 通端螺纹工作环规（T）l 止端螺纹工作环规（Z）外螺纹的综合检测2用螺纹工作量规检验内螺纹 l 光滑极限塞规l 通端螺纹工作塞规 l 止端螺纹塞规 内螺纹的综合检测二、单项测量法二、单项测量法1三针测量法 将三根直径相同的量针，放在螺纹牙沟槽的中间，用接触式量仪和测微量具测出三根量针外素线之间的跨距M，根据已知的螺距P、牙型半角2及量针直径d0的数值算出螺纹中径d2。外螺纹中径d2：普通螺纹（=60）：最佳量针 普通螺纹（=60）：【例例52】用三针法测量螺栓M2025g6g的中径尺寸，选用d0=1.2mm的量针，测得外跨距M=20.43mm。若不计螺距误差和牙侧角误差的影响，试计算该螺栓的中径的实际（组成）要素，并判定该螺栓的中径是否合格？解题过程解题过程2用螺纹千分尺测量 螺纹千分尺是测量低精度螺纹中径的量具，带有一套可更换的不同规格的测头，来满足被测螺纹不同螺距的需要。将锥形测头和V形槽测头装在内径千分尺上，就可以测量内螺纹。阶段性实习训练七 螺纹的检测一、实训目的一、实训目的 掌握三针法、综合检验法和使用螺纹千分尺法检测螺纹。二、被测工件二、被测工件被测工件三、量具三、量具 螺纹量规、量针（三根）、千分尺、螺纹千分尺、钢直尺和牙型角样板等。四、量具的维护与保养四、量具的维护与保养 不得把量针与其他物品放在一起，以防被压伤。使用后要将量针放 入盒内保存。如果长期不用，最好涂防锈油。量针也要定期检定。五、方法与步骤五、方法与步骤六、完成测量（填入数据）六、完成测量（填入数据）测量方法与步骤钢直尺螺纹样板测量螺距牙型角测量螺纹量规综合检验法螺纹千分尺测量中径三针法测量中径
