极限突破九年级物理112电路的组成和连接方式配套粤教沪科版.pptx

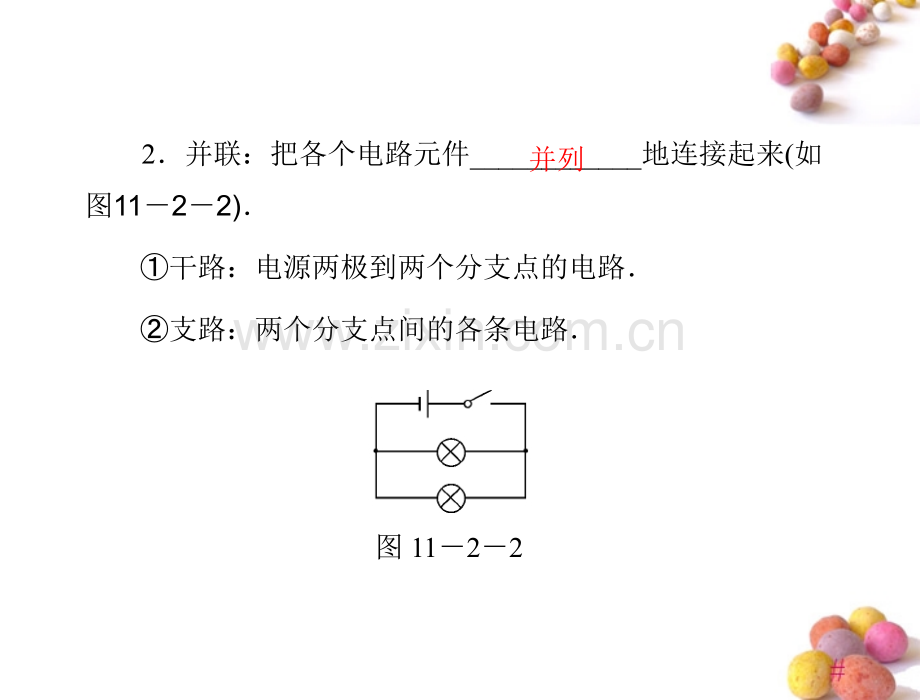

11.2 电路的组成和连接方式一、电路的组成 一个完整的电路至少应包括_、_、_、_四类元件 二、电路的连接方式1串联：把各个电路元件_连接起来(如图1121)；逐个顺次电源开关导线用电器图 1121图 1122 2并联：把各个电路元件_地连接起来(如图1122)干路：电源两极到两个分支点的电路 支路：两个分支点间的各条电路并列电路电流路径电路特点开关作用串联电路只有一条各部分彼此影响控制整个电路，与开关在电路中的位置无关并联电路不止一条各支路互不影响干路开关控制整个电路，支路开关只控制所在支路串联电路与并联电路的比较例题如下列选项所示，两灯泡属于并联接法的是()解析：在 A 图中，当开关闭合后，上面的灯泡被短路，电路中只有一个灯泡发光；在 B 图中，两个灯泡逐个顺次连接，是串联；在 C 图中，每个灯泡都各自与电源构成电流的通路，是并联；在 D 图中，当开关闭合后，右边的灯泡被短路C1下列器材中不属于用电器的是()CA电灯B电熨斗C开关D空调2(多选)若用一个开关同时控制两盏电灯，下列说法错误的是()ABCA两灯一定是并联B两灯一定是串联 3在串联电路中，若一个用电器的内部开路，则其余的用电器_(填“可以”或“不可以”)通电工作C两灯既是并联也是串联 D两灯可能并联也可能串联不可以
