梁柱钢筋计算.pptx

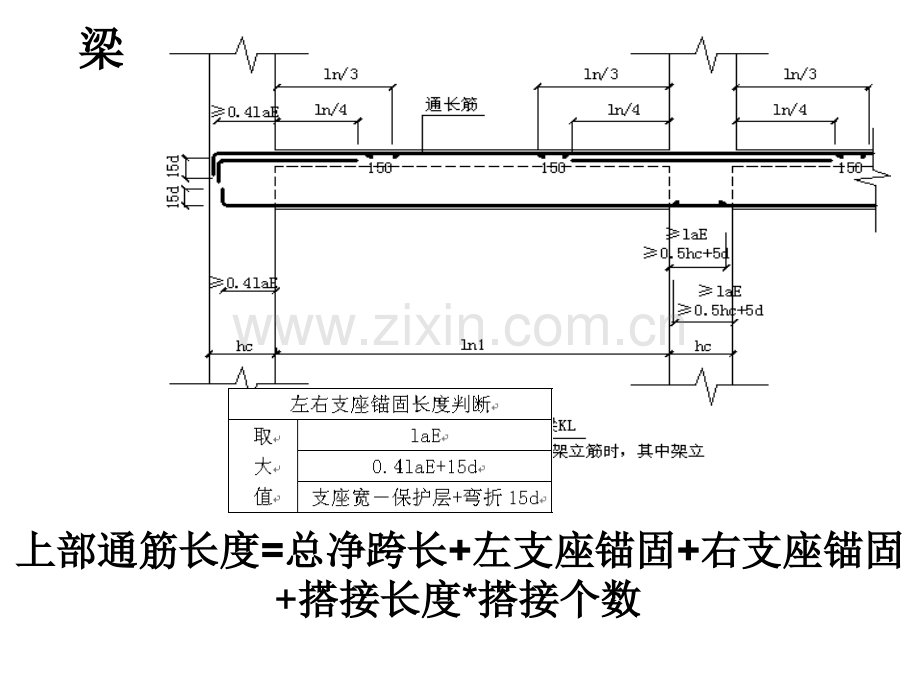

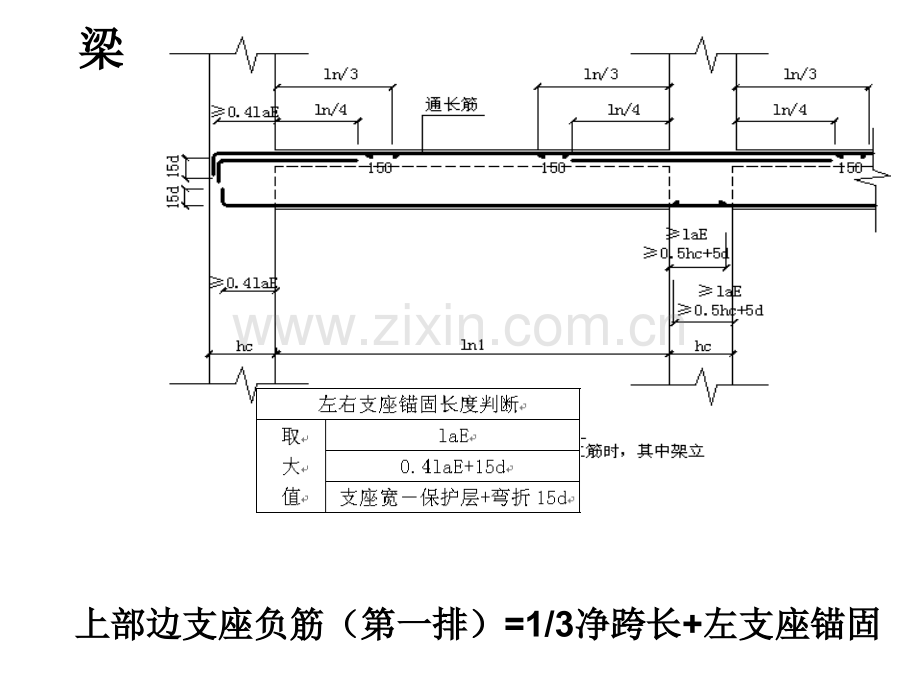

梁梁上部通筋长度上部通筋长度=总净跨长总净跨长+左支座锚固左支座锚固+右支座锚固右支座锚固+搭接长度搭接长度*搭接个数搭接个数 梁梁上部边支座负筋（第一排）上部边支座负筋（第一排）=1/3净跨长净跨长+左支座锚固左支座锚固 梁梁上部边支座负筋（第二排）上部边支座负筋（第二排）=1/4净跨长净跨长+左支座锚固左支座锚固 梁梁上部中间支座负筋（第一排）上部中间支座负筋（第一排）=1/3净跨长（取大值）净跨长（取大值）*2+支座宽支座宽上部中间支座负筋（第二排）上部中间支座负筋（第二排）=1/4净跨长（取大值）净跨长（取大值）*2+支座宽支座宽 梁梁架立筋长度净跨架立筋长度净跨-两边负筋净长两边负筋净长+150*2构造腰筋净跨构造腰筋净跨+15d*2+弯勾弯勾*2 梁梁抗纽腰筋净跨抗纽腰筋净跨+锚固长度锚固长度*2+弯勾弯勾*2拉接筋梁宽拉接筋梁宽2*保护层保护层+2*11.9d+2*d拉接筋根数一般按箍筋间距的拉接筋根数一般按箍筋间距的2倍计算倍计算 梁梁下部通筋长度下部通筋长度=总净跨长总净跨长+左支座锚固左支座锚固+右支座锚固右支座锚固+搭接长度搭接长度*搭接个数搭接个数 梁梁边跨下部筋长度边跨下部筋长度=本身净跨本身净跨+左锚固左锚固+右锚固右锚固 梁梁中间跨下部筋长度中间跨下部筋长度=本身净跨本身净跨+左锚固左锚固+右锚固右锚固 梁梁箍筋长度计算同前箍筋长度计算同前箍筋根数计算箍筋根数计算一级抗震一级抗震加密区根数加密区根数（2*梁高梁高-50）/加加密间距密间距+1 非非（净跨长（净跨长-左加左加密区密区-右加密区）右加密区）/非非加密间距加密间距-1总根数加密总根数加密*2+非非加密加密 梁梁箍筋长度计算同前箍筋长度计算同前箍筋根数计算箍筋根数计算二二-四级抗震四级抗震加密区根数加密区根数（1.5*梁高梁高-50）/加密间距加密间距+1 非非（净跨长（净跨长-左加左加密区密区-右加密区）右加密区）/非非加密间距加密间距-1总根数加密总根数加密*2+非非加密加密二、柱钢筋工程量计算 柱子基础插筋长度柱子基础插筋长度基础插筋长度弯折长度基础插筋长度弯折长度a+竖直长度竖直长度h1+非连非连接区接区Hn/3+搭接长度搭接长度LlE -1层柱子主筋长度层柱子主筋长度纵筋长度纵筋长度-1层层高层层高1层非连接区层非连接区Hn/3+1层层非连接区非连接区Hn/3+搭接长搭接长度度LlE 如果出现多层地下室，如果出现多层地下室，只有基础层顶面和首层只有基础层顶面和首层顶面是顶面是1/3净高其余均净高其余均为（为（1/6净高、净高、500、柱截面长边）取大值柱截面长边）取大值 1层柱子主筋长度层柱子主筋长度纵筋长度首层层高纵筋长度首层层高-首层非连接区首层非连接区Hn/3+max(Hn/6，hc，500)+搭接长度搭接长度LlE 中间层柱子主筋长度中间层柱子主筋长度纵筋长度中间层层纵筋长度中间层层高高-当前层非连接区当前层非连接区+（当前层（当前层+1）非连）非连接区接区+搭接长度搭接长度LlE 非连接区非连接区max（1/6Hn、500、Hc）顶层中柱主筋长度顶层中柱主筋长度中柱纵筋长度顶层中柱纵筋长度顶层层高层高-顶层非连接区顶层非连接区-梁梁高高+（梁高（梁高-保护层）保护层）+12d 非连接区非连接区max（1/6Hn、500、Hc）顶层边柱主筋长度顶层边柱主筋长度1号号纵筋长度顶层层高纵筋长度顶层层高-顶层非连接区顶层非连接区-梁高梁高+1.5锚固长度（锚固长度（65）2号号纵筋长度顶层层高纵筋长度顶层层高-顶层非连接区顶层非连接区-梁高梁高+锚锚固长度（梁高固长度（梁高-保护层保护层+柱宽柱宽-2*保护层保护层+8d）顶层边柱主筋长度顶层边柱主筋长度4号号纵筋长度顶层层高纵筋长度顶层层高-顶层非连接区顶层非连接区-梁高梁高+锚固长度（梁高锚固长度（梁高-保护层保护层+12d）顶层角柱主筋长度顶层角柱主筋长度比角柱多一面比角柱多一面1号筋号筋比角柱多一面比角柱多一面2号筋号筋剩余的全是剩余的全是4号筋号筋
