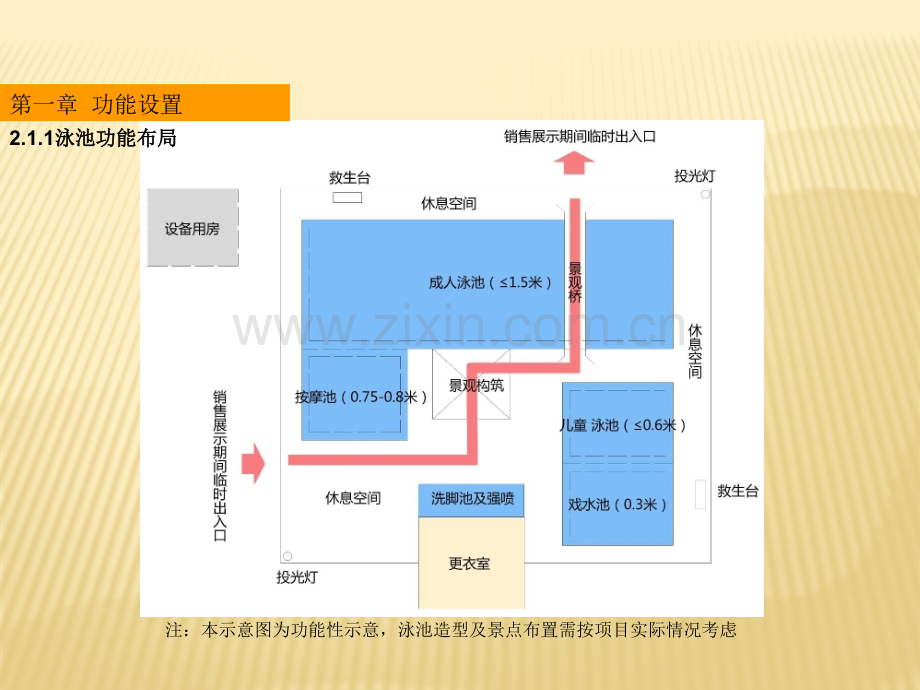

清凉湾清凉湾室外泳池室外泳池方案方案2015年4月 孟祥涛第一章 功能设置2.1.1泳池功能布局泳池功能布局注：本示意图为功能性示意，泳池造型及景点布置需按项目实际情况考虑2.1.2泳池剖面关系图泳池剖面关系图错误案例标准化控制点标准化泳池形态参考总体形状严禁出现云状对称或过于曲饶的弧形泳池。泳池中种植池种植池不可采用出现直角或锐角形状，必须采用圆形或弧形种植池。池岸形状池岸禁止出现小于90的角。2.1.2泳池形态控制泳池形态控制2.2.2.2.一般性规定一般性规定2.2.1.泳池面积：北方地区由于气候原因限制，泳池面积宜控制在600-800。其他地区泳池面积宜控制在1000-1200。2.2.2.泳池的选址应考虑与周边配套结合，以便于后期物业管理。同时在场地中设置更衣室及淋浴间（如有条件，则设备房也可设置于中，或是在偏僻角落）。2.2.3.火爆、高峰时期需设置临时出入口，便于客户进入。销售流线的制订需考虑泳池景点的穿越、体验。2.2.4.中档项目可不设按摩池，高档项目必须设置按摩池。（北方项目可不设按摩池）2.2.5.救生台为成品可移动，高峰时期有效摆放。2.2.6.物业管理泳池的人行流线为：更衣室淋浴洗脚池游泳池2.2.7.室外泳池深度：深水池1.6-2米；按摩池0.75-0.8米；儿童泳池及嬉水池0.3-0.6米。2.2.8.通往泳池走道中间应设强制通过式浸脚消毒池（池长不小于2m,宽度应与走道相同，深度200mm）。消毒水池每四小时更换一次。2.2.9.休息平台与泳池边界之间，必须设置截水沟，避免雨水、污水进入泳池。2.2.10.面积比 成人池：占泳池总面积70%（如设置按摩池，则按摩池占5%）儿童池：占泳池总面积20%嬉水池（可选）：10%2.2.11.泳池区要求与非泳池区隔离，不容易攀越，便于独立管理。泳池应远离儿童戏沙池、垃圾中转站等易产生异味、灰尘的场所。2.2.12.设计中应考虑泳池换水的再利用。有条件时，可增设连通管道至园区内水景，将泳池换水循环至水景中使用。2.2.13.成人泳池与儿童泳池必须采用分开独立的水循环系统（环保、健康角度）。2.2.14.儿童泳池设计应避免棱角（避开盲区）。2.2.15.儿童泳池选址应考虑靠近泳池入口；避免靠近成人池深水区，如特殊情况下难以实现，则必须设置安全隔离。2.2.16.休息平台宽度4500，考虑摆放布品设施（配置休息用品）。2.2.17.在施工图设计阶段，池底图案应有彩色详细大样及材料色彩选型。2.2.18.管线埋地设计的泳池应设柔性套管，以免因为沉降而造成水管破裂和检修不便。泳池管线不宜过多，容易造成池壁漏水。选型图片档次材质规格参考综合价格景亭中档外墙涂料或真石漆，钢筋砼结构。H=6M80000元高档柱脚及柱帽、顶面为石材饰面，涂料与石材相结合，钢筋砼结构。100000元超高档整体为石材饰面，钢筋砼结构。155000元2.4.2.4.构筑物构筑物为突出展示区品质，构筑物饰面建议使用石材多孔拱形景桥（一）选型图片档次材质规格参考综合价格中档整体为涂料或真石漆饰面，局部线脚为外墙砖饰面，钢筋砼结构。L=12M60000元高档黄锈石或文化石饰面，钢筋砼结构。100000元超高档柱墩、栏杆及桥身整体为石材饰面，压顶、扶手、台阶等采用石材整打，钢筋砼结构。150000元2.4.2.4.构筑物构筑物为突出展示区品质，构筑物饰面建议使用石材多孔平桥（二）选型图片档次材质规格参考综合价格中档整体为涂料或真石漆饰面，局部线脚为外墙砖饰面，钢筋砼结构。L=12M60000元高档黄锈石或文化石饰面，钢筋砼结构。100000元超高档柱墩、栏杆及桥身整体为石材饰面，压顶、扶手、台阶等采用黄金麻、砂岩等石材整打，钢筋砼结构。150000元2.4.2.4.构筑物构筑物为突出展示区品质，构筑物饰面建议使用石材拱桥（三）选型图片档次材质规格参考综合价格中档整体为涂料面，局部线脚为石材饰面，桥面为钢筋砼结构。L=12M60000元高档整体饰面以文化石为主、局部线脚为中档石材饰面，钢筋砼结构。100000元超高档整体为黄金麻、砂岩等石材饰面，钢筋砼结构。150000元2.4.2.4.构筑物构筑物为突出展示区品质，构筑物饰面建议使用石材第三章 通用做法3.1.3.1.泳池构造做法泳池构造做法3.1.1.3.1.1.池壁（从外到内）池壁（从外到内）面层（陶瓷马赛克或瓷片）20厚1：2聚合物水泥砂浆 聚合物水泥基防水涂抹1。0厚 结构面板一律先清除干净（包括油污，浮浆），蜂窝麻面，用1：2.5水泥砂浆嵌平补实 3.1.2.3.1.2.池底做法池底做法 （从上到下）（从上到下）陶瓷马赛克（瓷片）20厚1：2聚合物水泥砂浆 聚合物水泥基防水涂抹1。0厚 结构面板一律先清除干净（包括油污，浮浆），蜂窝麻面，用1：2.5水泥砂浆嵌平补实 100厚C10混凝土垫层 素土夯实923.1.3.3.1.3.游泳池平台做法（从上到下）游泳池平台做法（从上到下）面层 30厚1：3干硬性水泥砂浆 100厚C10混凝土 150厚6水泥石粉渣 素土夯实92 3.1.4.3.1.4.水下台阶、墙体做法水下台阶、墙体做法 面层（陶瓷马赛克或面砖）20厚1：3聚合物水泥砂浆 砖砌 钢筋混凝土池底3.1.5.3.1.5.消毒浸脚池池底构造做法消毒浸脚池池底构造做法 面层（陶瓷马赛克或面砖）20厚1：3聚合物水泥砂浆 C20钢筋混凝土结构 100厚C10混凝土 150厚6水泥石粉渣 素土夯实92 3.1.6.3.1.6.泳池扶手做法泳池扶手做法材料：拉丝面304不锈钢，壁厚1.尺寸：详图纸参考造价：1000元/M3.1.7.3.1.7.池壁压顶做法池壁压顶做法（从上到下）（从上到下）300 x300 x50磨面黄锈石（黄金麻）20厚1:3聚合物水泥砂浆钢筋混凝土结构3.1.8.3.1.8.室外淋浴构造做法室外淋浴构造做法强制性要求：需设置洗脚池、淋浴及泳池排水边沟。(泳池施工完成后，常因未设置相应配套问题无法通过验收)。3.1.9.3.1.9.泳池池底、池壁转角做法泳池池底、池壁转角做法泳池台阶、池底、池壁转角处禁止使用切割马赛克的做法。均采取转角马赛克铺贴。（中档泳池采用马赛克45斜铺，高档、超高档采用转角马赛克。）3.1.10.3.1.10.水下灯具做法水下灯具做法泳池结构在土建时需按图纸设计，在水下射灯处局部结构加厚。设计时需考虑灯具接地。儿童池侧壁灯具安装高度为：灯具中心距地面压顶150mm。3.1.10.3.1.10.泳池种植池泳池种植池/树池饰面树池饰面种植池/树池水面以上饰面为石材，水面以下与池壁统一材料。以花纹瓷砖或马赛克纹理收边为分界。截水沟盖板截水沟盖板池壁压顶池壁压顶3.1.10.3.1.10.截水沟盖板截水沟盖板中档项目采用成品高分子合成篦子；高档项目采用黄锈石/黄金麻石材篦子；超高档项目可采用砂岩石材篦子。高档、超高档石材篦子做法中档成品高分子篦子做法3.1.11.3.1.11.泳池排空管泳池排空管泳池排空管安装于泳池侧壁，增加泳池美观度，结构设计时需考虑预留。3.2.3.2.按摩池设计（土建构造做法同泳池）按摩池设计（土建构造做法同泳池）根据投资额确定是否设置按摩池根据投资额确定是否设置按摩池3.2.1.水力按摩池水处理设计 宜选用内水型喷嘴。喷嘴沿池壁布置，应高出座位坐板0.20米，其间距宜为0.71.0米，如为矩形池，喷嘴不得相对布置，以保证相互不受干扰。喷头进气为环境空气时，进气管管口应设调节进气量的控制管帽，且进气口应高出池内水面不小于200mm。喷头进气为气泵供给时，气泵应高出池内水面不小于200mm。如气泵应低于池内水面，供气管应设计成倒U字形，且倒U字型管底，应高出池内水面不小于200mm。3.2.2 气泡按摩池水处理设计 池内应设气泡躺席、气泡坐席和池底气泡。气泡由空气泵制造，其容量根据池内喷头、气床和池底气泡席数量确定。气床和气席按所带孔数计算。气泵位置应高处池内水面400mm，如有困难时，供气管应设计成倒U形状，倒U形管底高出池内水面450mm，防止池水回流到气泵系统。喷气嘴、喷水嘴和供气、供水管道，应采用铜管或薄壁不锈钢管。3.3.3.3.人造沙滩泳池（土建构造做法同泳池）人造沙滩泳池（土建构造做法同泳池）3.3.1.沙滩入水坡度控制在10%以内为宜。3.3.2.沙滩两侧必须设置隔砂带，水中必须设置截沙沟。3.3.3.泳池开放期，沙滩至少每月清洁维护一次。泳池收边要求参考图片超高档泳池采用花纹瓷砖或大理石马赛克收边。收边宽度为100mm.中高档泳池采用马赛克纹理收边或花纹瓷砖，体现泳池细节品质。收边宽度为100mm.泳池平台要求参考图片材质根据实际设计，色彩要求暖色调为主，与泳池形成对比。泳池池底要求参考图片所有的泳池（包括儿童泳池、按摩池）池底铺装必须采用图案或渐变的形式。图案要求简洁，整体池底融合，切忌对比强烈。泳池台阶要求参照图片台阶材质上使用马赛克，与整体泳池一致。第四章：物料选材4.1.4.1.泳池物料选材指引泳池物料选材指引使用部位 材料名称 材料规格要求综合价格 选材图片 备注 池底、池壁大理石马赛克50X50、25X25综合单价约650/m2超高档项目使用蓝色釉面陶瓷马赛克50X50、25X25综合单价约200/m2中高档项目使用（一般情况下使用50X50规格，图案复杂时使用25X25）金色釉面陶瓷马赛克（泳池收边）50X50、25X25综合单价约350/m2瓷片（泳池收边）50X50、100X100综合单价约200/m2中高档项目使用4.2.4.2.常用基本材料表常用基本材料表使用部位材料名称 材料规格要求综合价格选材图片备注 平台澳洲砂岩按设计综合单价约650/m2超高档项目使用黄金麻300X300X20、综合单价约225/m2高档、超高档项目使用500X500X20、综合单价约280/m2500X500X50(压顶）综合单价约600/m2黄锈石300X300X20、综合单价约160/m2中高档项目使用500X500X20、综合单价约200/m2500X500X50(压顶）综合单价约300/m2菠萝格木平台按设计综合单价约700/m2高档、超高档项目使用塑木2500X140X40厚塑木地板综合单价约500/m2中高档项目使用泳池池底池壁铺装必须要求设计院提供完整彩色平面布置、套色图纸。4.2.4.2.平面套色布置平面套色布置在施工之前必须由材料供应商提供带有颜色编号的实景模拟铺贴图纸，指导精细化施工。4.2.4.2.平面套色布置平面套色布置4.3.4.3.物料施工工程质量标准物料施工工程质量标准4.3.1池壁内侧面砖：保证项目、基本项目符合要求，偏差不得大于：表面平整2mm；立面垂直2mm；阳角方正2mm；接缝平直2mm；接缝高低0.5mm。4.3.2池底面砖：保证项目、基本项目符合要求、偏差不得大于：表面平整2mm；缝格平直3mm；接缝高低差0.5mm；面砖间隙宽度不大于2mm。4.3.3地面缸砖：保证项目、基本项目符合要求，偏差不得大于：表面平整4mm；缝格平直3mm；接缝高低差1.5mm；地砖间隙宽度不大于2mm。第五章：给排水设备5.1.5.1.泳池四周排水系统：泳池四周排水系统：5.1.1泳池延边四周设溢水沟，以保证池水满溢不外流（溢水沟净宽300为宜）。5.1.2泳池区外边沿设排水沟，以保证平台走道上雨污水收集。5.1.3平台向排水沟方向设坡1%。5.2.5.2.水处理工程：水处理工程：5.2.1游泳池溢流口及溢流沟设计要求。5.2.2沿池壁两侧或周边设置齐岸外溢式溢流水槽。5.2.3溢流水槽的截面尺寸，宜按池水循环水量10%15%计算确定，但槽的最小宽度宜为200mm。5.2.4槽内应设排水口，排水口均匀布置，排水口数量计算确定。5.2.5槽底应有1%的坡度坡向排水口。5.3.5.3.游泳池水处理设计游泳池水处理设计 5.3.1池水在进行过滤净化前，应先将水中的杂物经过毛发聚集器进行预净化。5.3.2过滤砂缸应选用强度高，耐腐蚀、滤速高、过滤效果好的产品，并宜安装，操作简便，外型美观，过滤介质一般采用石英砂。5.3.3为保证泳池的水质质量，应向循环水中投加混凝剂、PH值调整剂和除藻剂等。5.3.4泳池水必须进行消毒杀菌处理。5.4.泳池水循环系统：泳池水循环系统：循环方式原理特点优缺点综合成本、维护等因素，集团项目如无特殊要求，水循环系统均采用顺流式循环系统。逆流式循环游泳池的全部循水量，由设在池底的给水口（沟）送入池内，再由设在与游泳池水表面相平的池岸式或池壁式溢流回水槽将循环水量全部取回进行净化后再送回池内的水流方式。优点：该方式布水均匀，池底无污染物沉淀，池水表面污物可及时排除。穿越池壁管道少。缺点：建设费用高、施工维修较困难。池底需增加300左右的管道垫层，增大了机房面积。相应结构荷载提高，室内净高减少，成本较大。顺流式循环 游泳池的全部循环水量，由设在游泳池端或侧壁水面以下的给水口送入池内，而由设在池底的回水口（沟）取回进行净化后再送回游泳池的水流方式。优点：回水口可与泄水口合用建造成本相对低，循环水管道设计较简单，埋设较浅，系统运行耗能较低，后期维护相对方便；水质能够满足使用要求。缺点：池底易沉积污物，穿越池壁管道多。泳者经常把溢流槽当做痰槽，清理困难，造成二次污染。需另外安装除积污装置。混合式循环将游泳池全部循环水量中的一部分（不小于50%），从与池水表面相平的溢流回水口（沟）取回，另一部分（不大于50%）循环水量从池底回水口（沟）取回，一并进行净化后，全部由池底或低部送回游泳池的水流方式。优点：保证泳池水质，池底无污染物沉淀。缺点：系统构造复杂，建造费用高。1.溢流回水槽2.给水口3.泄水口4.给水管道1.给水管道2.给水口3.泄水口 第六章：绿化设计6.1.6.1.泳池区不宜种植落叶乔木或大量落果类植物。泳池区不宜种植落叶乔木或大量落果类植物。6.2.6.2.禁止种植带刺及尖锐叶片的植物，以防止意外伤害。禁止种植带刺及尖锐叶片的植物，以防止意外伤害。6.3.6.3.泳池区域四周灌木种植要浓密，形成私密空间，方便后期物业管理。泳池区域四周灌木种植要浓密，形成私密空间，方便后期物业管理。6.4.6.4.不宜种植花期短、花粉易引起过敏的开花植物。不宜种植花期短、花粉易引起过敏的开花植物。第七章：附属用房7.1.7.1.游泳池更衣、淋浴辅助用房游泳池更衣、淋浴辅助用房7.1.1更衣间应设置排水措施。7.1.2淋浴间应设置冷、热水管道和排水措施。7.1.3地面必须进行防滑处理。7.1.4建筑设计时尽可能考虑在会所中设置泳池更衣室，且可与会所洗手间结合设计。泳池面积单项名称布置数量备注1000-1200 蹲位男女更衣室各5个，男更衣室设置5个小便池。超高档项目可考虑：1.增加管理室前厅，提供等候区2.增加化妆台空间3.更衣区与淋浴区分隔4.增加清扫设备储藏室中高档项目可考虑：1.男女共用洗手台2.室外喷淋淋浴间男女更衣室各6个更衣柜男女更衣室各50个600-800 蹲位男女更衣室各3个，男更衣室设置3个小便池。淋浴间男女更衣室各4个更衣柜男女更衣室各30个7.2.游泳池更衣室设施布置表游泳池更衣室设施布置表7.3.7.3.水净化设备用房水净化设备用房7.3.1 尽量靠近游泳池。7.3.2 靠近热源供应方向的一侧。7.3.3 靠近室外排水干管一侧。7.3.4 应有设备安装运输出入口，房间位于室外地面以下时，应留有吊装孔。7.3.5 应有通向游泳池管廊的通道和管沟的出入口。7.3.6 房间高度应满足设备操作和安装的要求。7.3.7 应有良好的通风和照明。7.3.8 地面应有排水措施。7.3.9 根据环境要求采取降噪措施。7.3.10 符合现行建筑设计防火规范的要求。7.3.11 设备用房面积要求：面积为600-800泳池40；面积为1000-1200 泳池50。第八章 安全防护8.1.泳池周边活动区域地面材料必须采取防滑措施，地面、台阶边角打磨，无突出边角和锋利的切面，地面材料应便于冲刷。8.2.池岸式溢流水槽盖板格栅条的净间距，如为成人池，不得超过20mm；如为儿童池，不应超过15mm；格栅盖板应采用耐腐蚀和不变形的材料制造，禁止使用不锈钢，不但容易打滑也容易变形。8.3.游泳池下池台阶宽度不小于350mm，高度不大于150mm（儿童游泳池台阶高度以100为宜）。台阶应设扶手，扶手可采用.50 x3不锈钢管，扶手高度900MM。扶手安装采用预埋件安装。8.4.泳池入水台阶必须设置安全提示线。8.5.泳池区构筑物以不遮挡安全员视线为宜。8.6.泳池四周铺装范围内不得有裸露电线穿越或电源设置。8.7.强弱电井、污水井位置不能设于泳池休息平台区域内。8.8.泳池全区必须封闭，所有人员只能通过更衣室或专门入口进出。8.9.围栏材料和形式可根据设计而定（根据项目特点，新古典风格禁止采用不锈钢材料）。8.10.儿童戏水池与成人池之间必须隔开，通道宽度1200（如无通道则须设围栏：高度900）。8.11.淋浴地面应考虑防滑及排水顺畅。8.12.台阶应设扶手，扶手可采用.50 x3不锈钢管，扶手高度900mm。扶手安装采用预埋件安装，严禁固定在泳池池壁上，以免破换防水层。8.13.水下照明灯具只允许用标称电压不超过12的安全超低压供电,其安全电源应设在2区以外的地方。8.14.泳池区内强电设备必须设置于2区以外。第九章：施工要点9.1.9.1.结构要点结构要点9.1.1 泳池结构部分设计由建筑设计院完成，而非园林设计单位。9.1.2 天然基础工程，地基为填土层或换填材料均需碾压达到密实度94%。单泳池杜绝一部分在地下室顶板上一部分又在天然基础上。9.1.3 泳池侧壁及底板钢筋砼厚度一般情况下考虑150MM，特殊土质考虑200MM，砼垫层厚度均为100MM。双层双向配筋。配筋12以上，根据计算要求，120。9.1.4 宽度或长度大于60M泳池，结构体需要留设后浇带，收缩缝。9.1.5 池底板及侧壁采用C25UEA补偿混凝土浇捣，池底板布200X400MM密肋梁。9.2.9.2.施工工艺要点：施工工艺要点：9.2.1 基础夯实后要委托工程质量检测中心对压实系数进行检测。压实系数94%。9.2.2 池底与侧壁需一次浇注成型，以减少渗漏风险。9.2.3 池侧壁找平粘贴层砂浆厚度严格控制在15MM厚以下,且找平层应该与池结构施工方为一家单位。9.2.4 要求使用正规模板施工侧壁，禁止使用杉木模板。9.2.5 进行结构试水和给排水管试压：结构完成后进行修理，灌满水试验，修补至无渗漏后才做防水；给排水阀门一般在泳池、水景之外，并有一定距离，如在回填后有漏点很难查找，给水管、循环管，排水管施工后分系统进行试压无渗漏后才回填隐蔽，可减少渗漏。9.2.6 游泳池池壁、池底交接处的阴角，台阶的阴角需倒圆角。9.3.9.3.构造设计要点构造设计要点：9.3.1避免泳池结构处于不同的地基上。9.3.2结构的抗裂措施要结构专业在设计时充分考虑各种不利因素，给予保守的结构设计。9.3.3少设置水下灯、控制池壁穿孔及管线铺设。9.3.4各种给排水管开关尽量靠近池边，减少池外管道长度。给排水管用UPVC材料。9.3.5加强顺流式循环系统管道在侧壁穿越时的构造。
