电气线路与防雷.pptx

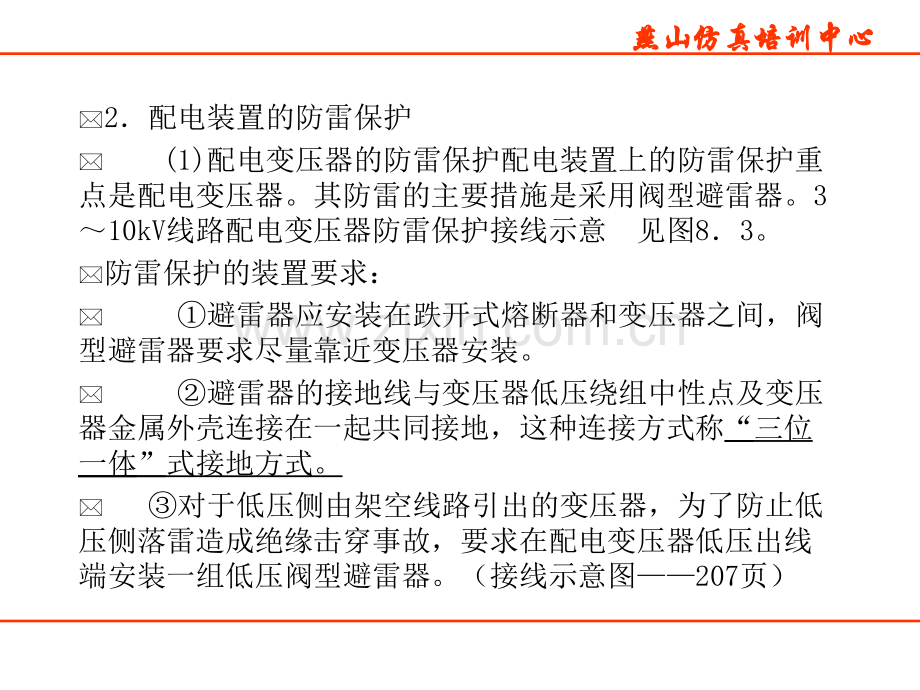

燕山仿真培训中心燕山仿真培训中心*2配电装置的防雷保护*(1)配电变压器的防雷保护配电装置上的防雷保护重点是配电变压器。其防雷的主要措施是采用阀型避雷器。310kV线路配电变压器防雷保护接线示意 见图83。*防雷保护的装置要求：*避雷器应安装在跌开式熔断器和变压器之间，阀型避雷器要求尽量靠近变压器安装。*避雷器的接地线与变压器低压绕组中性点及变压器金属外壳连接在一起共同接地，这种连接方式称“三位一体”式接地方式。*对于低压侧由架空线路引出的变压器，为了防止低压侧落雷造成绝缘击穿事故，要求在配电变压器低压出线端安装一组低压阀型避雷器。（接线示意图207页）燕山仿真培训中心燕山仿真培训中心 接地与接零接地与接零一、接地概述一、接地概述 电力系统为了保证电气设备的可靠运行和人身电力系统为了保证电气设备的可靠运行和人身安全、不论在发电、供安全、不论在发电、供(输输)电、变电、配电，都需电、变电、配电，都需要有符合规定的接地，所谓接地就是将供、用电设要有符合规定的接地，所谓接地就是将供、用电设备，防雷装置等的某一部分通过金属导体组成接地备，防雷装置等的某一部分通过金属导体组成接地装置与大地的任何一点进行良好的连接。与大地连装置与大地的任何一点进行良好的连接。与大地连接的点在正常情况下均为零电位。接的点在正常情况下均为零电位。电气设备因绝缘损坏会呈现对地电压的金属部电气设备因绝缘损坏会呈现对地电压的金属部位，均应接地。否则位，均应接地。否则 电气设备一旦漏电将对人有致电气设备一旦漏电将对人有致命危险。命危险。燕山仿真培训中心燕山仿真培训中心（1）IT系统是指电源中性点不接地或经足够大阻抗（约1000欧）接地，电气设备的外露可导电部分（如设备的金属外壳）经各自的保护线PE分别直接接地的三相三线制低压配电系统。L1 L2 L3 N Z PE 电力系统接地 外露可导电部分燕山仿真培训中心燕山仿真培训中心（2）TT系统中性点直接接地的低压电网（三相四线制）系统。是应用较广泛的低压配电系统，但在这样的系统中，采用接地保护是我国规程目前不推荐采用的方式，因此，只局限应用于部分公用配电网络中，以及配电变压器容量小，低压馈电线路距离长,采用接零保护不能满足要求时而采用。在这样的电网中，采用保护接地，一般情况下，仅能减轻触电的危险程度。L1 L L1 N N 外露可导电部分 电力系统接地 燕山仿真培训中心燕山仿真培训中心 接地的电气设备，因绝缘损坏而造成相线与接地的电气设备，因绝缘损坏而造成相线与设备金属外壳接触时，其漏电电流通过接地体向大设备金属外壳接触时，其漏电电流通过接地体向大地呈半球形流散。因为球面积与半径的平方成正比。地呈半球形流散。因为球面积与半径的平方成正比。所以，与半球形面积对应的土壤电阻值，将随着远所以，与半球形面积对应的土壤电阻值，将随着远离接地体而迅速减小。电流在地中流散时，所形成离接地体而迅速减小。电流在地中流散时，所形成的电压降，距接地体越近就越大；距接地体越远越的电压降，距接地体越近就越大；距接地体越远越小。通常当距接地体大于小。通常当距接地体大于20m20m时时.地中电流所产生地中电流所产生的电压降已接近于零值。因此，零电位点通常指远的电压降已接近于零值。因此，零电位点通常指远距接地体距接地体20m20m之外处。但理论上的零电位点将是距之外处。但理论上的零电位点将是距接地体无穷远处。接地体无穷远处。燕山仿真培训中心燕山仿真培训中心 接地装置：接地装置：接地装置：接地装置：是指电气设备接地引下导线和埋入地中的金属接地体组的总和。接地体是指埋入地中直。接地体是指埋入地中直接与土壤接触的金属导体或金属导体组，是接地电流接与土壤接触的金属导体或金属导体组，是接地电流流向土壤的流散件。接地线是指电气设备及需要接地流向土壤的流散件。接地线是指电气设备及需要接地的部位用金属导体与接地体相连接的部分是接地电的部位用金属导体与接地体相连接的部分是接地电流由接地部位传导至大地的途径。流由接地部位传导至大地的途径。接地电阻：接地电阻：接地电阻：接地电阻：接地装置的接地电阻是指接地线电阻，接地体电阻，接地体与土壤之间的过渡电阻和土壤流散电阻的总和。接地短路电流：接地短路电流：接地短路电流：接地短路电流：当电力系统一相故障接地造成系当电力系统一相故障接地造成系统发生短路，这时的接地电流叫接地短路电流。在高统发生短路，这时的接地电流叫接地短路电流。在高压系统中，接地短路电流在压系统中，接地短路电流在500A500A及以下的称小接地及以下的称小接地短路电流系统，大于短路电流系统，大于.500A.500A的，称大接地短路电流系的，称大接地短路电流系统。统。燕山仿真培训中心燕山仿真培训中心 接触电压接触电压：是指人站在漏电设备附近，手触及漏电设备的外壳则人所接触的两点（手与脚)之间的电位差称为接触电压。接触电压的大小与人距离接地短路点有关，人距离接地短路点愈远时，接触电压愈大；人距离接地短路点愈近时，接触电压愈小。跨步电压：跨步电压：是指人体站在有接地短路电流流过的大地上，加于两脚之间的电压差称为跨步电压，人体愈接近接地点(短路接地点)。跨步电压就愈大，人距离接地故障点愈远，跨步电压愈小。燕山仿真培训中心燕山仿真培训中心二、接地作用和接地种类 为保证电力系统及电气设备的正常运行和人身安全的防护接地措施，有工作接地，保护接地，保护接零、重复接地(一)工作接地的应用 电力系统中，电力变压器绕组的中性点接地，避雷器组的引出线端接地等均属于工作接地。燕山仿真培训中心燕山仿真培训中心电力变压器0.4kV电压侧的三相绕组的中性点应进行工作接地其作用如下：1防止高压窜入低压系统的危险：如中性点不进行工作接地，一旦当变压器高低压绕组间绝缘击穿损坏则高电压窜入到低压侧系统中，有可能造成低压电气设备绝缘击穿及人身触电事故。工作接地后，能够有效地限制系统对地电压，减轻高压窜入低压的危险。2减轻一相接地故障时的危险：如果中性点没有进行工作接地，一旦发生一相导线接地故障时，则中性线对地电压变为接近相电压的数值，使所有接零设备的对地电压均接近相电压，触电危险性大。同时其它非接地两相的对地电压也可能接近线电压。使单相触电的危险程度加大燕山仿真培训中心燕山仿真培训中心(=)保护接地的应用：保护接地的应用：保护接地是一种重要的技术安全措施，无论在高压或低压系统，交流或直流系统以及在防止静电方面等，都得到了广泛地应用。在电力系统中，保护接地主要应用于三相三线制电网。在三相三线制中性点不接地系统中。如电气设备因绝缘损坏而使金属外壳带电时，人体误触及该设备外壳，电流就会通过人体与大地和电网之间的阻抗（对地电容和绝缘电阻并联阻抗)够成回路，造成触电危险。在1kV以上三相中性点不接地系统中，一般情况时这个回路电流不大。但是如果电网对地绝缘电阻过低或电网系统很大，线路较长(电容电流)也可能造成触电致命的危险线路对地电容越大，电压越高、触电危险性就越大。燕山仿真培训中心燕山仿真培训中心说明：当采用保护接地措施后，就能将漏电设备的对地电压限制在安全范围内。人误触及漏电设备时，由于人体电阻与接地电阻是并联关系而人体电阻比保护接地电阻大几倍所以，流过人体的电流要比流过保护接地体的电流小几百倍起到安全保护作用。燕山仿真培训中心燕山仿真培训中心(三)保护接零的应用：1保护接零在中性点直接接地，电压为380220V的三相四线制配电系统中，得到广泛的应用。它是一种重要的安全技术措施，设计规范规定，在电压为设计规范规定，在电压为1kV及以下的中性点直接接地的电气装置中及以下的中性点直接接地的电气装置中 电气设备的外壳，除另有规定外一定要与电气设备的接地中性点有金属连接，即保护接零。电气设备发生漏电时，通过设备外壳形成相线对零线的单相短路，短路电流使保护装置(熔断器、自动空气开关)动作切断故障设备电流，清除了触电的危险；注：注：保护接零措施只适用于三相四线制中性点直接接地系统。燕山仿真培训中心燕山仿真培训中心1、TN系统电源系统中性点接地，负载设备的外露可导电部份，通过保护线连接到该接地点的低压配电保护接零系统。依据中性线N和保护线PE的不同组合又分为以下三种形式。（1）TNC系统，整个系统内中性线N与保护线PE是合用的，称为保护中性线，简称PEN线。又称三相四线制系统。L1L2L3PE N N PE N PE 电力系统接地 电力系统接地外露可导电部分燕山仿真培训中心燕山仿真培训中心（2）TNS系统，在这种系统中，L1，L2，L3为相线，N为中性线，PE为专用保护线。此系统为三相五线制。根据国家规定建筑施工现场临时用电的电源中性点直接接地的电力线路中，必须采用TNS系统。L1 L2 L3 N PE N PE PE 电力系统接地 外露可导电部分燕山仿真培训中心燕山仿真培训中心（3）TNCS系统在这种系统中，一部分中性线预保护线合用，一部分分开。习惯称为局部三相五线制系统。L1 L2 L3 PEN N PE PE 电力系统接地 外露可导电部分 燕山仿真培训中心燕山仿真培训中心2采用保护接零时，采用保护接零时，零线在规定的位置必须进行重复接地；3采用保护接零时，采用保护接零时，应确保零线连接不中断，零线上不得装接开关或熔断器。4采用保护接零时采用保护接零时，接地线和零线在短路电流下，应符合热稳定的要求三相四线系统主干零线的截面不得小于相线截面的二分之一燕山仿真培训中心燕山仿真培训中心 5接至用电设备的保护零线应有足够的机械强度，应尽量按IEC标准选择零线的截面和材质，架空敷设的保护零线应选用截面不小于10m的铜芯线，穿管敷设的保护零线应选用截面不小于4m的铜芯线，若采用铝芯线截面应按高一等级选择。6为提高保护接零的可靠性，有条件的应采用IEC标准中TNS系统接零保护方式，即将380220V电系统中的工作零线（中线）和保护零线分开，采用三相五线制供电方式，将电气设备的外壳和专用保护零线相连接。燕山仿真培训中心燕山仿真培训中心 7在同一台变压器供电的三相接零保护系统中。不允不允许将一部分电气设备的接地部位采用保护接零许将一部分电气设备的接地部位采用保护接零。而将另而将另一部分电气设备的接地部位采用保护接地一部分电气设备的接地部位采用保护接地。因为，在同一个接零系统中，若采用保护接地的设备，一旦发生绝缘损坏而漏电时(熔丝未及时熔断)，接地电流通过大地与变压器工作接地形成回路，使整个零线上出现危险电压。从而使所有采用保护接零的电气设备的接地部位电位升高，威胁人身的安全 8单相三线式插座上的保护接零端，在接用零线保护时，不准许与工作零线端相封接不准许与工作零线端相封接。工作零线与保护零线应分别敷设。这样，可以防止零线与相线偶然接反时发生电气设备金属外壳的带电危险，也可防止零线松脱断落时使电气设备金属外壳有带电危险。燕山仿真培训中心燕山仿真培训中心(四)重复接地的应用 在采用接零保护的系统中将零线的一处或多处通过接地装置与大地做再次连接，称为重复接地。重复接地是确保接零保护安全、可靠的重要措施。其作用如下：1降低漏电设备金属外壳的对地电压，当用电设备因绝缘损坏而漏电时，由于采用重复接地就减少了通过零线的短路电流，降低了零线阻抗电压降，即降低了漏电设备对地电压，减轻了触电的危险。燕山仿真培训中心燕山仿真培训中心2减轻零线发生断线故障时的触电危险。采用接零保护的用电设备，当零线一旦发生断线故障时，则断线故障点之后采用接零保护的用电设备，实际上已失去接零保护的作用。一旦某一设备发生碰壳漏电故障，使所有接零设备的金属外壳带电。对地电压接近于相电压，严重威胁人身安全。零线采用重复接地，那么零线断线故障点之后的用电设备，仍有相当保护接地的安全措施。燕山仿真培训中心燕山仿真培训中心3减轻零线断线时，由于三相负荷不平衡造成中性点严重位移，使负荷中性点出现对地电压。在中性点直接接地的系统中，规程规定，由于三相负荷不平衡由于三相负荷不平衡引起的中性线电流，一般不得超过变压器额定电流的引起的中性线电流，一般不得超过变压器额定电流的25，在正常零线完好的情况下，零线起到平衡电位的作用，三相不平衡电流，只在零线上产生很少的电压降，中性点对地电位很低。当零线发生断线时，三相不平衡电路无路可回，中性点向负荷大的方向偏移，三相负荷电压不平衡，零线可能呈现对地电压电压之大小与三相负荷程度成正比，若极端不平衡时，其对地电压将达到造成使人身触电危险的数值。采用重复接地后一旦零线断线时，三相不平衡电流经重复接地与电源构成回路。因此就能减轻中性点位移所造成的危险。燕山仿真培训中心燕山仿真培训中心三、应接地、接零的设备应接地、接零的设备(一)变压器、电机、电器，携带或及移动式用 电器具等的底座和外壳；(二)电气设备的传动装置；(三)互感器的二次绕组；(四)配电屏与控制屏的框架；（五)屋内外配电装置的金属架构和钢筋混凝土架构，以及靠近带电部分的金属围栏和金属门；燕山仿真培训中心燕山仿真培训中心(六)交、直流电力电缆接线盆，终端盒的外壳和电缆外皮、穿线的钢管等；(七)装有避雷线的电力线路杆塔(八)在非沥青地面的居民区内，无避雷线小接地短路电流架空电力线路的金属杆塔和钢筋混凝土杆塔；(九)装在配电线路杆上的开关设备，电容器等电气设备；(十)铠装控铡电缆的外皮，非铠装或非金属护套电缆的屏弊线。燕山仿真培训中心燕山仿真培训中心四、接地装置的安装和接地电阻的要求(一)接地体选用和安装的一般要求；1交流电气设备的接地装置，应充分利用自然接地体。一般可利用；1)敷设在地下直接与土壤接触的金属管道(易燃，易爆性气、液体管道除外)，金属构件等。2)与大地有良好接触的金属桩柱等。3)混凝土构件中的钢筋基础。2自然接地体的接地电阻，如符台设计要求时，一般可不再另设人工接地体(变，配电装置接地体除外)。燕山仿真培训中心燕山仿真培训中心 3直流电力回路不应利用自然接地体，直流回路专用的人工接地体不应与自然接地体相连接。4交流电力回路同时采用自然，人工两种接地体时，应设置分开测量接地电阻的断开点。自然接地体，应不少于两根导体在不同部位与人工接地体相连接。5车间接地干线与自然接地体或人工接地体连接时。应不少于两根导体在不同地点连接。6、人工接地体般选用镀锌钢材(圆钢、扁钢、角钢、钢管)采用垂直敷设或水平敷设。水平敷设接地体埋深不应小于o6m，垂直敷设的接地体长度不应小于25m。为减少相邻接地体的屏蔽作用，垂直接地体的间距不宜小于其长度的2倍，水平接地体的相互间距一般不应小于5m。燕山仿真培训中心燕山仿真培训中心 7接地体埋设位置应距建筑物不小于3m，不应在垃圾、灰渣等地段埋设。经过建筑物人行通道的接地体，应采用帽檐式均压带做法。8变配电所的接地装置，应敷设以水平接地体为主的人工接地网。9接地装置的导体裁面不应小于以下规定。接地装置导体最小截面如下表燕山仿真培训中心燕山仿真培训中心(二)接地线选用和安装的一般要求 1交流电气装置的接地线，应尽量利用金属构件、钢轨、混凝构件的钢筋，电线管及电力电缆的金属皮等但必须保证全长有可靠的金属性连接。2不得利用有爆炸危险物质的管道作为接地线在爆炸危险物质内的电气设备应根据设计要求，设置专门的接地线该接地线若与相线敷设在同一保护管内时，应具有与相线相等的绝缘水平。金属管道电缆的金属外皮与设备的金属外壳和构架都必须连接成连续整体，并予以接地 3金属结构件作为自然接地线时用螺栓或铆钉紧固的接缝处，应用扁钢跨接。作为接地干线的扁钢跨接线，截面不小于100m，作为接地分支跨接线时不应小于48m。燕山仿真培训中心燕山仿真培训中心 4利用电线管本体作为接地线时，钢管管壁厚度不应小于1.5mm，在管接头及分线盒处都应焊接跨接线，钢管直径在40mm以下时。跨接线应采用6mm圆钢；钢管直径为50mm以上时，应采用25x4mm的扁钢 5电力电缆金属外皮作为接地线时，接地线卡箍以及电缆与金属支架固定卡箍均应衬铅带(般采用2mm厚的铅皮)卡接处应刮擦干净，保证紧固接触可靠，所用钢件应采用镀锌件。6人工接地线般采用钢质的，但移动式电气设备的接地，采用钢接地线有困难时除外接地线截面、应符合载流量、短路时自动切除故障段及热稳定的要求。在地下不得利用铝导体作为接地线或接地体。在地下不得利用铝导体作为接地线或接地体。燕山仿真培训中心燕山仿真培训中心 7不得使用蛇皮管，管道保温层的金属护网以及照明电缆铅皮作为接地线，但这些金属外皮应保证其全长有完好的电气通路并接地。8室内接地线可以明设或采用暗敷设。明敷设时应符合下列基本要求；1）接地干线沿墙距地面的高度一般不小于0.2m；2)支持卡子距离墙面不应小于10mm；卡子间距不应大于1m，分支拐弯处不应大于O.3m；3)跨越建筑物伸缩缝时，应留有适当裕度，采用软连接；穿越建筑物处，应采取保护措施(通常采用加保护管)燕山仿真培训中心燕山仿真培训中心(三)采取保护接零的零线在下列各处应进行重复接地：1在电源处，架空线路干线和分支线的的终端及沿线每公里处，零线应重复接地。2电缆和架空线，在引入车间或大型建筑物内的配电柜等处零线应重复接地。3金属管配线时，应将金属管和零线连接在一起，并做重复接地。各段金属管不应中断金属性连接，丝扣连接的金属管、应在连接管箍的两侧用不小于10 mm 的钢线跨接。燕山仿真培训中心燕山仿真培训中心 4塑料管配线时，在管外应敷不小于10 mm 的钢线与零线连接在一起，并做重复接地；5金属铠装的低压电缆外皮应与零线相连接并作重复接地；6高压架空线路与低压架空线路同杆架设时，同杆架设段的两端低压零线应作重复接地；7在同一零线保护系统中，重复接地点般不应小于三处。燕山仿真培训中心燕山仿真培训中心(四)接地线连接的一般要求接地线连接的一般要求 1接地装置的连接应可靠，接地线应为整根或采用焊接。接地体与接地干线的连接应留有测定接地电阻的断开点，此点采用螺栓连接。2接地线的焊接，应采用搭接焊，搭接长度；扁钢应为宽度的二倍，应有三个邻边施焊；圆钢搭接长度为直径的六倍，应在两侧面施焊。焊缝应平直无间断，无夹渣和气泡，焊接部位在清理焊皮后应涂刷沥青防腐。3无条件焊接的场所，而考虑用螺栓连接，但必须保正其接触面积；螺栓应采用防松垫圈及采用可靠的防锈措施。4接地线与电气设备连接时。采用爆栓压接，每个电气设备都应单独与接地干线相连接，严禁在一条接地线上串接几个需要接地的设备。燕山仿真培训中心燕山仿真培训中心(五)人工接地体的布置方式 1垂直人工接地体的布置：在普通沙土壤地区(土壤电阻率 3104)因地电位分布衰减较快，可采用以捧形垂直接地体为主的捧带接地装置。2水平接地体的布置 在多岩地区和土壤电阻率较高(3104 5104 cm)的地区，因地电位分布衰减较慢；接地体宜采用水平接地体为主的棒带接地装置。燕山仿真培训中心燕山仿真培训中心250接地电流10 当高压设备单独装设接地装置时，对地电压可放宽至250V 接地电阻2低压电气设备的保护接地电阻低压电气设备的保护接地电阻 保护接地电阻值43防雷接地装置的接地电阻：独立避雷针接地电阻值(工频接地阻)10 变配电所母线上的阀型避雷器(工频接地电阻)5 4变压器中性点直接接地,接地电阻值4；中性线重复接地,接地电阻值10；燕山仿真培训中心燕山仿真培训中心 二、接地装置的运行、检查，(一)接地电阻的测试应在当地较干燥的季节，土壤电阻率最高的时期进行。北京地区以每年34月份为宜。当年摇测后于冬季土壤冰冻时期再测一次，以掌握其因地温变化而引起的接地电阻的变化差值，具体规定如下：1变、配电所的接地网，每年检查，测试一次。2 车间电气设备的接地线、接零线每年至少 检查二次；接地装置的接地电阻每年测试一次。3各种防雷保护的接地装置每年至少应检查一次；架空线路的防雷装置，每二年测试一次。4独立避雷针的接地装置，一般也是每年在雷雨季前检查一次；接地电阻每五年测试一次。5、10kV及以下线路上的变压器，工作接地装置每二年测试一次。燕山仿真培训中心燕山仿真培训中心(二)接地装置运行中巡视检查内容 1.电气设备与接地线、接地网的连接有无松动脱落等现象；2接地线有无损伤、腐蚀，断股及固定螺栓松动等现象；3.有严重腐蚀可能时，应挖开距地面50mm处，检查接地线与地下接地体引接部分的腐蚀程度；4对移动式电气设备，每次使用前须检查接地线是否接触良好，有无断殷现象；5人工接地体周围地面上，不应堆放及倾倒有强烈腐蚀性的物质。燕山仿真培训中心燕山仿真培训中心 6接地装置在巡视检查中，若发现有下列情况之一时，应予修复：1)摇测接地装置，发现其接地电阻值超过原规定值时；2)接地线连接处焊接开裂或连接中断时；3)接地线与用电设备压接螺丝松动，压接不实和连接不良时；4)接地线有机械性损伤，断段、断线以及腐蚀严重(截面减少30)时。5)地中埋设件被水冲刷或由于挖土而裸露地面时；燕山仿真培训中心燕山仿真培训中心 三、接地电阻的测量 接地装置的接地电阻大小，是决定该接地装置是否合乎要求的主要条件。接地装置必须定期检测，以测量数值与原测试记录和规定值比较，是确定该接地装置是否合格和检修与否的依据，这对保证安全运行是至关重要的。常用测量方法是使用接地电阻测试仪测量。测量方法如下：燕山仿真培训中心燕山仿真培训中心(一)准备工作1将被测的设备与电源断开并做好相应的安全措施。除独立防雷接地装置外，其它接地装置应停电后摇测；2.准备必要的工具和材料；3.准备好接地测试仪及其附件；4.选适当的位置按要求距离打好接地电阻仪的钢钎(辅助极)；5.将被测量设备的接地线拆下来准备测量；6.接地电阻测试仪进行短路试验(将C，P，E用铜线短接起来摇动仪表手把，检查表针偏转角度)证明测试仪完好。燕山仿真培训中心燕山仿真培训中心(二)使用器材1.ZC8或ZC一29型接地电阻仪一台；2.辅助接地钢钎两根(仪器本身附带)；3.塑料绝缘软铜线三根，分别为40m，20m和5m分三种颜色(红、黄、黑)；4.电工使用的工具和锤子。燕山仿真培训中心燕山仿真培训中心(三)标准 1.电力系统中接地装置的工频接地电阻 1)工作接地4 及以下；2)保护接地4 及以下：3)重复接地10 及以下；2.防雷保护的接地装置工频接地电阻1)独立避雷针10 及以下；2)架空避雷线，根据土壤电阻率的不同分别为 10 30 及以下；3)变、配电所母线上阀型避雷器的接地电阻值5及以下；4)变电所架空进线段上的管型避雷器10 ；5)低压进户线绝缘子铁脚接地30 及以下：6）烟囱或水塔上避雷针的接地引下线接地电阻值 1030 及以下；燕山仿真培训中心燕山仿真培训中心七、高压电气设备运行维修相关问题(一)、判断题：1 阀型避雷器是防止直击雷的防雷装置。()2装设独立避雷针以后就可以避免发生雷击。()3正常运行时的阀型避雷器的内部温度不会太高。()4防雷保护装置的巡视检查应与被保护配电装置或电力线路巡视检查同时进行。()5保护配电变压器的阀型避雷器，只要是安装在变压器一侧即可。()6变配电站电缆进、出线端避雷器的接地与电缆终端盒的金属外壳接地应一起连接到变配电站的接地装置上。()7避雷器的接地线、配电变压器金属外壳、变压器低压中性点共用的接地，习惯上称之为“三位一体”接地。()燕山仿真培训中心燕山仿真培训中心8阀型避雷器下端接地，上端直接接在带电导体上。()9阀型避雷器的接地引下线应使用铜线或钢线，不得使用铝线。()10。避雷器的引线应使用截面不小于10m的绝缘铜导线。()11避雷器引下线应采用不小于裸铜线或截面不小于的钢绞线。()。如无其他安全措施，防直击雷接地装置离人行道的距离不得小于1m。()。雷雨等恶劣天气后应对阀型避雷器进行特殊巡视。()14.北京地区室外安装的10kV避雷器，一般在雷雨季结束后拆下清扫、检查和试验。()15.当电源两端被电阻接近于零的导体接通时，这种情况叫做电源被短路，对于发电设备这是一种危害极大的事故。()燕山仿真培训中心燕山仿真培训中心(二)、单选题：1雷电流幅值指主放电时冲击电流的最大值。雷电流幅值可达()A、数十至数百千安 B、数至数十千安 C C、数百至数千安 D、数十至数百安 2标准上规定防雷装置的接地电阻一般指()电阻。A A工频 B直流 c冲击 D高频 3独立避雷针的冲击接地电阻一般不应大于()。A、O5 B、1 C、4 D D、10 4线路阀型避雷器的接地电阻一般不应超过()。A A、5 B、10 C、20 D、30 5避雷器属于()保护元件。A A、过电压 B、短路 C、过负载 D、接地 610KV及以上的高压架空送电线路，应安装()作为防雷措施。A、避雷针 B、避雷器 c c、避雷线 D、防雷放电间隙燕山仿真培训中心燕山仿真培训中心7FS系列阀型避雷器主要由()组成。A瓷套、火花间隙、熔断器 B断路器、火花间隙、非线性电阻 C瓷套、火花间隙、非线性电阻 D瓷套、电容器、非线性电阻8阀型避雷器接地线所用铜绞线的截面积不得小于()。A、6 B、10 C、16 D、25 9采用扁钢作防雷装置的引下线时，其截面应不小于()m。A、24 B、48 C、75 D、100 10避避器的接地线截面积钢线不得小于()m。A、10 B、16 C、25 D、35 11阀型避雷器下端直接接地，上端()接在线路上。A经高压熔断器 B经低压熔断器 c经电流互感器 D直接燕山仿真培训中心燕山仿真培训中心12在10kv系统中，()避雷器可以并联于真空断路器，用来限制截流过电压。A、FZ型阀型避雷器B、FS型阀型避雷器 C、氧化锌锌避雷器 D、避雷间隙13对于单回路架空线进线，保护配电变压器的阀型避雷器与被保护变压器之间的电气距离不应大于()。A、10 B、15 。C、20 D、35 14避雷器试验周期一般为()。A每年雷雨季节前 B2年 C3年 D.5年 15装设在烟囱顶端的用圆钢制作的避雷针，圆钢直径不得小于()mm。A、10 B、12 C、16 D、20 16多雷区高度()m及以上的烟囱、水塔等孤立高耸的建筑物应划为第三类防雷建筑物。A、15 B、20 C、26 D、30燕山仿真培训中心燕山仿真培训中心17避雷针的接地装置与城市道路平行时，其间距离不得小于()A、07 B、1 C、15 D、218防雷装置的引下线地下03m至地上()m的一段应加保护。A、0.5 B、1.0 c、17 0 D、2419防雷装置的引下线地下03m至地上17m的一段可加装下列()保护。A、硬塑料管 B、自来水钢管 C、电线钢管 D、槽钢20雷雨天气巡视户外电气设备时，巡视人员离避雷器，避雷针的接地线应保持()m的距离。A1 B2 C3 D5燕山仿真培训中心燕山仿真培训中心(四)接地电阻 接地装置的工频接地电阻值就是接地电阻接地装置的工频接地电阻值就是接地电阻。接地装置的接地电阻值，与土壤的电阻率有关，不同的土壤有不同的电阻率。在高电阻率土壤地区，应采取具体措施，以降低接地电阻值。在设计图纸上，当土壤电阻率决定后，若接地电阻不满足规程要求时，应补打接地极。其目的就是减少接地电阻。(五)对地电压 对地电压是指带电部分与大地零电位之间的电位差，或外露可导电部分故障带电后与大地零电位之间的电位差。当运行中的电气设备外露可导电部分故障带电后，漏电电流或单相接地短路电流通过接地体或碰地处向大地作半球形流散，见图 42 （137）
