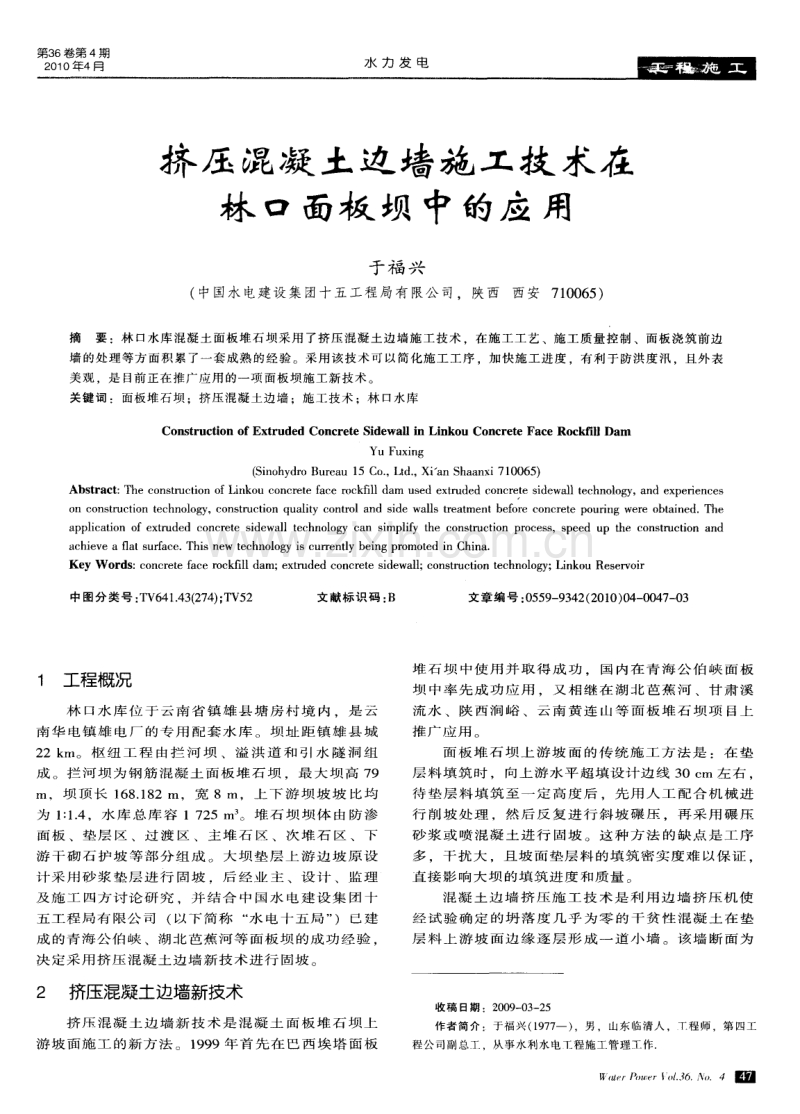

挤压混凝土边墙施工技术在林口面板坝中的应用.pdf

第3 6卷第 4期 2 0 1 0 年4月 水 力 发 电 挤 压混凝土边墙施工技 术在 林 口面板 坝中的应 用 于 福 兴 ( 中国水 电建 设 集 团十五 工程 局 有 限公 司 ，陕西西 安 7 1 0 0 6 5 ) 摘要 ：林 E l 水库混凝 土面板 堆石坝采用 了挤压混凝 土边 墙施 工技术 ，在施工工艺 、施工质量控制 、面板浇筑前边 墙 的处理等方 面积累了一套成熟的经验 。采用该 技术 可以简化施工工序 ，加快施 工进 度 ，有利于防洪度汛 ，且外表 美观 ，是 目前正在推广应用的一项面板坝施工新技 术。 关键词 ：面板堆石坝 ；挤压混凝土边 墙 ；施工技术 ；林 口水库 Co n s t r u c t i o n o f E x t r u d e d Co n c r e t e S i de wa l l i n Li n k o u Co n c r e t e Fa c e Ro c k fi 1 1 Da m Yu Fu x i n g ( S i n o h y d r o B u r e a u 1 5 C o ． ， L t d ． ， X i a n S h a a n x i 7 1 0 0 6 5 ) Abs t r a c t ：The co ns t r uc t i o n o f Li nk o u c o n c r e t e f a c e r o c k fil l da m us e d e x t r u de d c o nc r e t e s i d e w~l t e c hn o l o g y，a n d e x p e rien c e s o n c o n s t r u c t i o n t ec hn o l o gy ，c o ns t r u c t i o n q ua l i t y c o n t r ol a nd s i d e wa l l s t r e a t me n t be f o r e c o nc r e t e p o u tin g we r e o bt a i n e d．The a p pl i c a t i on o f e x t rude d c o nc r e t e s i d e wa l l t e c hn o l o g y c a n s i mp l i f y t h e c on s t r u c t i o n p r o c e s s ，s p e e d u p t h e c on s t ruc t i o n an d a c h i e v e a fla t s ur f a c e ．Th i s ne w t e c hn o l o gy i s c ur r e n t l y be i ng pr o mo t e d i n Chi na ． Ke y W o r d s ： c o n c r e t e f a c e r o c k fi l l d a m； e x t ru d e d c o n c r e t e s i d e wa l l ； c o n s t ruc t i o n t e c h n o l o g y ； L i n k o u Re s e r v o i r 中图分类号 ： T V 6 4 1 ． 4 3 ( 2 7 4 ) ； T V 5 2 文献标识码 ： B 文章编号： 0 5 5 9 — 9 3 4 2 ( 2 0 1 0 ) 0 4 — 0 0 4 7 — 0 3 1 工程概况 林 口水 库 位 于 云 南 省 镇 雄 县 塘 房 村 境 内 ，是 云 南 华 电 镇 雄 电 厂 的 专 用 配 套 水 库 。 坝 址 距 镇 雄 县 城 2 2 k m。 枢 纽 工 程 由 拦 河 坝 、 溢 洪 道 和 引 水 隧 洞 组 成 。拦 河 坝 为 钢 筋 混 凝 土 面 板 堆 石 坝 ，最 大 坝 高 7 9 m， 坝 顶 长 1 6 8 ． 1 8 2 m ，宽 8 m， 上 下 游 坝 坡 坡 比 均 为 l ： 1 ． 4，水 库 总 库 容 l 7 2 5 m 。 堆 石 坝 坝 体 由 防 渗 面 板 、垫 层 区 、过 渡 区 、 主 堆 石 区 、次 堆 石 区 、 下 游 干 砌 石 护 坡 等 部 分 组 成 大 坝 垫 层 上 游 边 坡 原 设 计 采 用 砂 浆 垫 层 进 行 同坡 ，后 经 业 主 、设 计 、监 理 及 施 工 四 方 讨 论 研 究 ，并 结 合 中 国 水 电 建 设 集 团 十 五 工 程 局 有 限 公 司( 以 下 简 称“ 水 电 十 五 局 ” ) 已 建 成 的 青 海 公 伯 峡 、湖 北 芭 蕉 河 等 面 板 坝 的 成 功 经 验 ， 决 定 采 用 挤 压 混 凝 土 边 墙 新 技 术 进 行 固坡 。 2 挤压混凝土边墙新技术 挤 混 凝 土 边 墙 新 技 术 是 混 凝 土 面 板 堆 石 坝 上 游 坡 面 施 工 的 新 方 法 。 1 9 9 9年 首 先 在 巴 西 埃 塔 面 板 堆 石 坝 中 使 用 并 取 得 成 功 ， 国 内 在 青 海 公 伯 峡 面 板 坝 中率先 成 功 应用 ，又 相 继在 湖北 芭 蕉河 、甘 肃 溪 流 水 、陕西 涧 峪 、云南 黄 连 山 等 面板 堆石 坝项 目上 推 广 应 用 。 面 板 堆 石坝 上 游 坡 面 的传 统 施 工2 s 法 是 ：在 垫 层 料 填 筑 时 ， 向 上 游 水 平 超 填 设 计 边 线 3 0 c m 左 右 ． 待 垫 层 料 填 筑 至 一 定 高 度 后 ，先 用 人 工 配 合 机 械 进 行 削 坡 处 理 ， 然 后 反 复 进 行 斜 坡 碾 压 ，再 采 用 碾 压 砂 浆 或 喷 混 凝 土 进 行 固 坡 。 这 种 方 法 的 缺 点 是 工 序 多 ，干 扰 大 ，且 坡 面 垫 层 料 的 填 筑 密 实 度 难 以 保 证 ． 直 接 影 响 大 坝 的 填 筑 进 度 和 质 量 。 混 凝 土 边 墙 挤 压 施 工 技 术 是 利 用 边 墙 挤 压 机 使 经 试 验 确 定 的 坍 落 度 几 乎 为 零 的 干 贫 性 混 凝 土 在 垫 层 料 上 游 坡 面 边 缘 逐 层 形 成 一 道 小 墙 。该 墙 断 面 为 收稿 日期 ：2 0 0 9 — 0 3 — 2 5 作者简介 ：于福兴( 1 9 7 7 一 ) ，男 ，山东 临清人 ，丁程师 ，第 四工 程公司副总工 ，从事水利水电1 二 程施工管理工作． 不 对称 梯形 ，以铰 接 方式 相互 连 接 ，使 边墙 可 适应 垫 层 区的沉 降 变形 ，下 部 不会 出现空 腔 ，不 会对 混 凝 土 面 板 造 成 不 利 影 响 。 每 层 墙 高 为 垫 层 料 的 设 计 铺 筑 厚 度 4 0 c n l ，断 面 尺 寸 应 确 保 垫 层 碾 压 时 边 坡 的稳 定 ．其 上游 为斜 面并 与坝 体设 计 坡 面一 致 ，坡 比 为 1 ： 1 ． 4 。 顶 部 太 宽 会 降 低 边 墙 适 应 变 形 的 能 力 ， 太窄会 造 成边 墙成 型 困难 ，容 易坍 塌 。经 过多 次试 验 证 明 ， 顶 部 宽 度 在 8 ～1 2 c m 比 较 合 适 。 林 口 工 程 挤 压 边 墙 顶 部 宽 度 确 定 为 1 0 O l D _ ．边 墙 下 游 侧 坡 度 为 8 ： 1 。 由 于 在 混 凝 土 中 掺 配 了适 量 的 速 凝 剂 ，成 型 3 h后 ，其 下 游 侧 即 可 铺 填 垫 层 料 。用 振 动 碾 碾 压 ， 经 检 验 合 格 后 ，在 垫 层 面 上 接 着 再 做 一 层 挤 压 边 墙 ， 再 铺 垫 层 料 碾 压 ，如 此 工 序 循 环 反 复 ，最 终 形 成 连 续 完 整 的符合 设计 要 求 的坝 体上 游 坝 面 。挤 压 边 墙 示 意 图 见 图 1 图 1 挤 压 边 墙 示 意( 单 位 ：e m) 该 技术 与 传统 工 艺相 比具有 以下优 点 ：① 加 快 了大 坝施 工 进 度 。 边 墙 挤 压 施 工 速 度 可 达 4 0 ～ 8 0 i n ／ h， 在 边 墙 成 型 3 h后 即 可 进 行 垫 层 料 的 铺 筑 、碾 压 。 两 者衔接 紧密 、顺 畅 ，几 乎可 同步上 升 ：② 由于挤 压 边 墙 在 上 游 坡 面 的 限 制 作 用 ． 垫 层 料 不 需 超 填 ， 以 水 平 碾 压 代 替 了斜 坡 碾 压 ， 既 提 高 了施 工 的 安 全 性 ，又保 证 了垫 层料 的施工 质 量 ；③ 边墙 挤 压技 术 简化 了工 序 、设 备和 机具 ，挤压 机 操作 简 单 、施 工 方 便快速 ；④ 挤压 边墙在 上游 坝面形 成 了一 个 规则 、 平整 、坚 实 的坡 面 ，坡 面 整沽 美 观 ：⑤ 提 供 了一个 可抵 御 冲刷 的坡 面 ，有 利 于 防洪度 汛 安全 ；⑥ 节 约 工程 成本 ，对 水 电 十五 局 已完工 的面 板坝 进 行技 术 经 济性 分 析发 现 ．采 用挤 压 边墙 技 术后 ，每平 方 米 坡 面 可 节 约 工 程 成 本 6 ～ 8元 ，有 效 降 低 了工 程 造 价 。 3 边墙挤压机的工作原理 在林 口水 库 面板 堆 石 坝施 工 中采 用 的是 水 电十 五 局 水 利 机 械 厂 生 产 的 B J Y一 4 0型 边 墙 挤 压 机 。 整 机质 量为 2 ． 6 t ，后 备箱 内配重 按 5块( 每块 2 1 ． 5 k g ， 共 1 0 7 ． 5 k g )配 置 ，丁 作 行 走 速 度 为 4 0 ～ 8 0 m／ h，柴 油机 额定功 率 5 0 k W ，附 着式振 动 器激振 力 1 ． 3 k N， 振 动 频 率 4 8 Hz 。机 身 可 调 节 高 度 1 0 c m 圜W a t e r P o w e r V o l 3 6 ． N o ．4 边墙 挤 压机 是 为 面板堆 石 坝施 工 期 上游 护坡 施 丁 专 门研 制 的一 种 新 型 混 凝 土 施 工 机 械 ，运 用“ 连 续 式 压 移 原 理 ” ， 通 过 搅 龙 旋 转 和 高频 振 动 ，把 搅 龙 仓 内混 凝土 挤压 输 送 至成 型 腔 ．并达 到设 定 的密 实 程 度 。 它 利 用 双 联 液 压 泵 将 柴 油 机 的 机 械 能 转 换 为 液 压 能 ，一路 通 过低 速 大扭 矩 液压 马 达驱 动搅 拌 旋 转 。 将 进 入 搅 拌 仓 的 混 凝 土 拌 和 料 输 送 到 成 型 腔 ， 另 一路 通过 高速 液压 马达 驱 动振 动器 。使成 型 腔 中 的拌 和 料产 生 高频 振 动 ，成 型腔 内拌 和 料在 搅 龙挤 压 力 和 振 动 器 激 振 力 的 作 用 下 ． 边 墙 挤 压 机 以 密 实 的 混 凝 土 支 撑 向 前 移 动 ，机 后 形 成 连 续 的 梯 形 断 面 混 凝 土 小 墙 ，挤 压 成 型 的 混 凝 土 密 实 度 主 要 由 挤 压 机 前 进 阻力调 整 ，阻力 越 大 ，混凝 土 越密 实 ；反 之 阻力 减小 ，混 凝土密 实度 降低 。 4 施工工艺 挤 压 边 墙 施 丁 工 艺 流 程 为 ： 场 地 平 整一 测 量 放 线 一 边 墙 挤 压 机 就 位 一 搅 拌 车 运 输 卸 料 一 边 墙 挤 压 一 表 面 及 层 间 缺 陷 修 补 一 端 头 边 墙 施 工 一 垫 层 料 摊铺 、碾 压一 取 样检 测一 验 收合格 后进 入下一循 环 。 ( 1 )场 地平 整 。垫 层 表 面即 挤压 边墙 基 面 的平 整 度 直 接 影 响 挤 压 边 墙 成 型 后 的外 观 尺 寸 ，施 工 时 ， 先 用机 械进 行粗 平 ，然 后 人工 拉 线进 行 精平 ．待碾 压 成 型 后 进 行 平 整 度 检 查 ，对 局 部 不 平 整 的 地 方 用 细 料 进 行 找 补 ，然 后 再 用 压 路 机 补 碾 。 ( 2)测 量 放 线 。 严 格 按 设 计 要 求 控 制 混 凝 土 边 墙 的位 置 ，对 垫 层 料 高 程 进行 复核 后 取 其 平 均值 ， 确 定 挤 压 边 墙 的 边 线 。 此 边 线 根 据 底 层 已 成 型 挤 压 墙 顶 边 线 作 适 当 调 整 ，使 上 下 两 层 层 间 错 台 最 小 ， 以减少 对 混 凝 土面 板 的约 束 力 。坝体 上游 面水平 方 向 偏 差 控 制 在 +- 2 e m 以 内 。 根 据 调 整 后 的 边 线 向 下 游 1 ． 0 5 l r l 挂 挤 压 机 定 位 线 ，每 5 m 左 右 用 钢 钉 将 细 线 固 定 在 垫 层 料 表 面 ，用 以 指 导 挤 压 机 的 行 进 方 向 ， 使 成 型 的 挤 压 墙 平 直 、位 置 准 确 。 ( 3 )挤压 机 吊装 就 位 。采 用反 铲 或 吊车 等设 备 将 边墙 挤 压 机 吊装 到施 工起 点 ，就位 时利 用 水平 仪 对 挤压 机 机 身进行 调 节 ，使 机 身处 于水 平 状态 ，并 使 外 墙 板 与 已 成 型 边 墙 外 坡 面 重 合 ， 同 时 满 足 前 进 的直 线 方 向 ( 4 )混凝 土 拌 制 、运输 及 人仓 。拌 和站 严格 按 照施 工 配 合 比进 行 混凝 土 拌制 ，拌 制采 用 J S 7 5 0强 制 式拌 和机 ，用 6 m 混凝 土罐 车运 至现 场 。混凝 土 罐 车 直 接 卸 料 进 人 挤 压 机 进 料 口 。 卸 料 速 度 应 均 匀 连 续 ，挤 压机 行 走 速 度 控 制 在 4 0 ～ 8 0 m／ h，在 卸料 的 同 时 按 设 计 比 例 掺 加 粉 状 高 效 速 凝 剂 ， 使 混 凝 土 挤 压 墙 强 度 能 在 3 h 内 满 足 垫 层 料 的 填 筑 碾 压 丁佃六： j 丌 J 卫 ， 匕 七 ； 赝圯上^ 橱肌 上仪／l ＼ 1 工 1 U L 1 J t J 口 n Hj 要 求 ( 5) 成 墙 施 工 挤 压 机 依 靠 已 成 型 的 混 凝 土 边 墙 为 支 撑 向 前 移 动 ． 南 专 人 控 制 挤 压 机 的 行 走 方 向 和 速 度 ，确 保 挤 压 边 墙 为 直 线 满 足 要 求 。 边 墙 挤 压 成 型后 ，对 出 现 的层 问错 阶 、局 部 坍 塌 、起 包 、 不 平 整 度 超 标 、 位 置 及 外 形 尺 寸 误 差 等 缺 陷 ，应 立 即 进 行 人 T 修 补 处 理 。 ( 6) 混 凝 土 边 墙 两 端 与 趾 板 接 口 处 理 。 由 于 挤 压 机 机 体 本 身 有 一 定 长 度 ，成 墙 不 能 与 两 端 趾 板 连 接 ，始 端 约 1 m、终 端 4 ～ 5 m 由 人 工 立 模 浇 筑( 使 用 的 混 凝 土 材 料 为 边 墙 材 料 ) ， 用 打 夯 机 分 层 夯 实 ， 使 挤压 墙两 端 与趾板 连 接基 本不 留空 隙 。 ( 7 ) 垫 层 料 填 筑 碾 压 。 每 层 边 墙 施 丁 结 束 3 h 后 ， 就 可 进 行 垫 层 料 施 工 ，采 用 1 8 t自行 式 振 动 碾 先 静 碾 2遍 ． 再 动 碾 6遍 。 垫 层 料 靠 近 边 墙 区 域 4 0 c m用 打 夯 机 或 电 动 夯 板 夯 实 ． 垫 层 表 面 与 边 墙 顶 面 齐 平 。 5 施工质量 5 ． 1 挤 压边 墙混 凝 土技术 指标 边 墙 混 凝 土 各 项 技 术 指 标 确 定 的 总 原 则 是 尽 可 能 与 垫 层 料 接 近 ，具 体 为 低 强 度 、低 弹 模 、适 当 的 渗透 性 ，易于 成 型 ．方 便 施 工 。根据 林 口水 库 面板 堆 石 坝 的 技 术 要 求 ．设 计 单 位 确 定 了 该 坝 挤 压 边 墙 混 凝 土 技 术 指 标( 见 表 1 ) 。 表 1 挤压边墙 混凝 土技术指标 5 ． 2挤压 边墙 混凝 土 配合 比 林 口工 程 挤 压 边 墙 混 凝 土 设 计 标 号 为 C5 。 在 确 定 其 配 合 比 时 ，借 鉴 了青 海 公 伯 峡 面 板 堆 石 坝 、云 南 黄 连 山 面 板 堆 石 坝 等 工 程 的 成 功 经 验 ，经 过 多 次 现 场 配 比 试 验 ．最 终 选 定 的 混 凝 土 配 合 比 见 表 2 。 表 2挤压边墙 C5混凝土配合 注 ：水 泥 采 用 3 2 ． 5级 。 5 ． 3施工 质量 控制 挤 压 边 墙 施 _T 时 ， 主 要 从 以 下 方 面 进 行 质 量 控 制 ： ( I )边 墙 混 凝 土 拌 和 必 须 按 经 过 批 准 的 配 料 单 配 料 ，严 禁 擅 自更 改 ，配 料 称量 精 度 应 符 合 以下 规 定 ：水 泥 l ％ ； 砂 石 骨 料 2 ％ ；水 、外 加 剂 1 ％。 ( 2 ) 边 墙 挤 压 施 工 时 ， 应 在 前 一 层 挤 压 边 墙 和 垫 层 料 填 筑 施 工 缺 陷 处 理 完 毕 ，边 墙 挤 压 机 准 备 工 作 完 成 ，并 经 监 理 验 收 合 格 签 发 开 仓 证 后 ，才 能 开 始 挤 压 施 工 。 ( 3 ) 先 一 层 施 工 后 的 场 地 平 整 度 控 制 在 2 0 n l I l 1 ．沿 放样 线或 设计 坡 面外 边线 检 查垫 层料 和 边墙 混 凝 土 顶 面( 基 础 面 )高 差 。 成 墙 后 上 游 侧 斜 面 任 意 位 置 与 设 计 线 误 差 控 制 在 + 2、一 3 c m 以 内 ，并 检 查 坡 面 平 整 度 ， 坡 面 不 允 许 存 在 突 坎 ， 对 挤 压 墙 层 间错 台应 打磨 或 采 用 同标 号 的砂 浆 处理 ，打磨 或 填 补 的连 续 面积 不 得 大 于 1 m。 ，且 每层 总 的 打磨 或 填 补面 积不 得大 于 总面 积 的 2 0％ 边 墙两 端 与趾板 接 口处 应 人 丁 立 模 。 以 1 0 c m 层 厚 夯 实 处 理 ，并 对 成 型 后 的 边 墙 混 凝 土 适 时 洒 水 养 护 5 ． 4施工质 量 检测 对 边 墙 混 凝 土 主 要 从 以 下 方 面 进 行 质 量 检 测 ： ( 1 )水 泥 、 砂 石 骨 料 、 速 凝 剂 的 检 测 严 格 按 国 家 有 关 规 程 进 行 。 ( 2) 干 密 度 检 测 。 采 用 灌 砂 法 和 蜡 封 法 直 接 在 已 成 型 的挤 压 边 墙 上 切 取 试 样 或 挖 坑 现 场 灌 砂 进 行 干 密 度 检 测 。 在 采 用 蜡 封 法 时 ，石 蜡 中 应 不 含 气 泡 ， 试 样 应 完 全 密 封 不 被 水 侵 入 ，这 是 保 证 试 验 结 果 准 确 的 关 键 。 林 口工 程 共 检 测 4 0组 ， 其 中 灌 砂 法 1 5 组 ， 检 测 值 在 2 ． 1 ～ 2 ． 2 5 m 之 问 ，蜡 封 法 2 5组 ， 检 测 值 在 2 ． 0 4 ～ 2 ． ：2 4 g l c m 之 间 ，均 满 足 设 计 要 求 。 ( 3)抗 压 强 度 检 测 。在 搅 拌机 出料 口接 取混 凝 土 熟 料 ．现 场 采 用 人 工 配 合 千 斤 顶 挤 压 混 凝 土 成 型 试 件 。 拌 和 料 装 入 试 模 ， 质 量 用 试 模 容 积 乘 以 现 场 检 测 的 湿 密 度 控 制 ， 成 型 后 注 意 养 护 。 林 口 工 程 共 检 测 5 0组 ，检测 值 在 3 ． 1 ～ 5 ． 0 MP a之 间 ，满 足 设计 要 求 。 ( 4) 渗 透 系 数 检 测 。 在 搅 拌 机 出 料 口 接 取 混 凝 土 熟 料 ，现 场 采 用 人 工 配 合 千 斤 顶 分 层 装 料 、分 层 挤 压 混 凝 土 成 型 试 件 。 拌 和 料 装 入 试 模 ， 质 量 用 试 模 容 积 乘 以 现 场 检 测 的 湿 密 度 控 制 ， 成 型 后 注 意 养 护 共 检 测 l 5组 ，检 测 值 为 1 ． I x1 0-~8 ． O x 1 0 。 c m／ s ， 满 足 设 计 要 求 。 ( 5 )弹性 模 量 检 测 。成 型 方 法 与检 测 渗 透 系 数 试 块 相 同 林 口工 程 共 检 测 1 2组 ，检 测 值 在 5 5 0 0 ～ 6 7 0 0 MP a之 间 ，满 足 设 计 要 求 。 6 面板混凝土浇筑前边墙处理 为 了 减 少 挤 压 边 墙 表 面 对 混 凝 土 面 板 的 约 束 影 响 ，在 面板 混凝 土 浇筑前 需 对边墙 进 行处理 。 ( 1 ) 沥 青 砂 浆( 沥 青 砂 浆 垫 块 )施 工 。 在 面 板 板 问垂 直缝 处 ，首 先 人工 执 铁 钎 沿( 下转 第 5 3页) Wc~ e r r ．3 6 ． ， v 0 ． 4 囫 勿 ， ， = 习=： l 习、 J一任1 二 ] L r 如J 毛， J ＼ B 月_工双丌亿／J采 的 母 线 洞 提 前 进 行 对 穿 锚 索 造 孔 ， 开 挖 出 露 后 立 即 下 索 支 护 ；上 一 层 支 护 完 成 后 方 可 开 挖 下 一 层 。 ( 3 ) 加 强 安 全 监 测 。 重 点 在 上 下 洞 室 交 错 的 部 位 布设 监 测 断 面 ，严 密监 控 同岩 变 形 ，建 立 预 警 机 制( 按 同 岩 变 形 速 率 超 过 2 mm／ d预 警 ) 。 ( 4 )周 密 研 究尾 扩 第 Ⅱ层 开挖 专 项 措 施 。从 图 2可 以 看 出 ，尾 扩 第 1层 开 挖 后 ， 第 Ⅱ层 是 ④ 支 洞 顶 部 仅 存 的 上 覆 岩 体 ，第 Ⅱ层 的 开 挖 实 际 上 也 是 对 ④ 支洞 的揭 顶 。揭 顶采 用 先 中部 拉槽 ，再 开 挖 两侧 保 护 层 的 方 法 ． 中 部 拉 槽 使 用 R0C D7液 压 履 带 式 钻机 竖 直造 孑 L ，梯 段爆 破 ，剩 余 两侧 少 量 的保 护 层 从 底 板 搭设 排 架 ，水平 钻 爆 开 挖 ，岩 体塌 落 后 从④ 支 洞 出 渣 。 揭 顶 务 必 要 做 到 一 次 成 功 、 干 净 彻 底 ， 使④ 支 洞顶 部 一 定 宽度 内 的岩 体 一 次爆 破 坍 塌 ，否 则遗 留岩体 非 常危 险 又难 以处 理 。 由图 I可 知 ，④ 支 洞 将 4条 尾 扩 串 联 ，按 1 ～ 4号 尾 扩 逐 次 揭 顶 的 顺 序( 机 组 投 产 顺 序 ) ， I号 尾 扩 揭 顶 时 将 中 断 2 ～ 4号 尾扩 和 机 窝 的通 道 ，其 余 类 推 ，因此 施 工 安 排 时 应 考 虑 这 一 干 扰 因 素 ，可 将 部 分 机 械 设 备 预 先 关 在 2 ～ 3号 机 ，继 续 开 展 除 了 出 渣 以 外 的 其 他 施 工 项 目 ， 减 少 影 响( 另 有 小 通 道 可 供 人 员 步 行 进 ) 。 因 揭 顶 开 挖 方 量 很 少 。 每 次 揭 顶 实 际 仅 影 响 I ～ 2 d 。 此 外 ， 揭 顶 后 洞 室 净 空 大 为 增 加 ， 因 此 应 注 意 在 揭 顶 前 对 第 1层 施 丁 项 目( 支 护 、监 测 仪 器 埋 设 等 ) 彻 底 清 理 验 收 ，避 免 揭 顶 后 再 次 搭 设 高 排 架 处 理 遗 漏 项 目 。 ( 5 ) 做 好 预 案 。 预 想 在 不 受 控 状 态 下 ， 上 下 两 层 洞 室 之 间 预 留 岩 体 发 生 坍 塌 的 情 况 。制 定 应 急 预 案 ， 提 前 考 虑 事 故 发 生 后 人 员 疏 散 和 救 援 的 通 道 。 5 方案实施情况 由 于 方 案 的 特 殊 性 ， 加 之 T 程 地 质 条 件 复 杂 ， 刍雹刍 曼 刍 刍 暑旦 各 曼 刍墨耋 是 皂各毫 毒雹{ 零 刍 ( 上 接 第 4 9 页 )砂 浆 垫 层 边 线 凿 深 槽 打 断 边 墙 ， 并 按要 求修 整 成型 ，然后 铺设 沥 青砂 浆 。在 周边 缝处 ， 首 先 拆 除 趾 板 铜 止 水 片 的 保 护 设 施 ， 拉 筋 露 头 采 用 砂 轮 机 磨 平 ， 然 后 人 工 执 铁 钎 、 铁 撬 按 设 计 边 线 、 深 度 和 坡 度 凿 槽 ，并 修 整 成 型 ，埋 设 沥 青 砂 浆 垫 块 。 ( 2)坡 面 清 理 及 修 整 。砂 浆 垫 块 施 工 完 毕 后 ， 在 面 板 坡 面 上 布 置 3 rex 3 m 的 网 格 进 行 平 整 度 测 量 ，按 设 计 线 逐 格 检 查 ，对 超 过 设 计 线 的 部 分 进 行 修 整 ， 以 确 保 面 板 设 计 厚 度 。 ( 3)表 面 喷 涂 改 性 乳 化 沥 青 。 待 挤 压 边 墙 垫 层 坡 面 清 理 修 整 、垂 直 缝 沥 青 砂 浆 铺 设 、周 边 缝 沥 青 砂 浆 垫 块 埋 设 完 成 后 ，再 开 始 表 面 喷 涂 改 性 乳 各 级 领 导 和 专 家 检 查 向 家 坝 地 下 电 站 施 工 时 ． 尾 扩 开 挖 历 来 受 到 关 注 。 开 挖 方 案 确 定 后 ，设 计 对 尾 扩 体形 稍有调 整 ，但 不影 响方案 实施 。2 0 0 8年 4月启 动 尾 扩 导 洞 开 挖 ，2 0 0 8年 1 2 月- 2 0 0 9 年 4月 4 条 尾 扩 相 继 顺 利 揭 顶 ，2 0 0 9 年 5 月尾扩 的 开 挖 全 部 完 成 。并 按 预 期 为 主 厂 房 底 部 形 成 施 工 通 道 ， 保 证 了 地 下 电 站 施 工 关 键 线 路 。 整 个 开 挖 过 程 进 展 顺 利 ，未 出 现 重 大 安 全 事 故 ，说 明 方 案 的 制 定 和 实 施 是 成 功 的 。 6 小结 自 上 而 下 、逐 层 进 行 是 洞 室 开 挖 的 常 规 方 法 ． 也 最 为 可 靠 ，但 在 工 程 所 处 边 界 条 件 不 允 许 的 情 况 下 ， 向 家 坝 右 岸 地 下 电 站 尾 扩 开 挖 所 选 方 案 体 现 了 地 下 工 程 施 工 组 织“ 平 面 多 工 序 、立 体 多 层 次 ” 这 一 重 要 思 路 ，在 安 全 性 、可 操 作 性 和 经 济 性 方 面 无 疑 是 最 优 方 案 。 实 践 证 明 ，该 方 案 的制 定 和 实 施 是 成 功 的 。 特 殊 的 方 案 需 要 特 殊 的 工 程 条 件 ， 配 备 特 殊 的 工 程 措 施 和 预 案 。 向 家 坝 右 岸 地 下 电 站 工 程“ 两 尾 支 合 一 尾 主 ” 、洞 室 断 面 大 的 特 点 ，使 得 在 有 效 的 开 挖 区 内 布 置 众 多 交 错 的 洞 室 成 为 可 能 ：而 在 开 挖 过 程 中 ，特 别 强 调 支 护 足 量 和 及 时 ， 爆 破 控 制 ， 加 强 监 测 ，以及 开洞 锁 口 、揭顶 专 项 措 施 ，是 保 证 方案 成 功 实 施 的 必 要 手 段 。 总 之 ，方 案 合 理 、措 施 得 力 、 保 障可 靠 ，才能 保证施 工 的顺 利开 展 。 参考文献 ： [ 1 ] D L ／ T 5 0 9 9 1 9 9 9 ，水 T建筑物地下开 挖工程施 T技术 规范 [ S ] ． [ 2] 中国水 电顾问集 团中南 勘测设计研究 院． 向家坝水 电站 右岸 地 下引水 发 电系统土 建及金 属结构 安装 工程 施1 一 招 标文 件[ R] ． 2 0 0 5． ( 责任 编辑 常 青) 苫 蔷 蔷 ； ； g皂g { ； 蔷 ； ； ； { ； { g g ； 化 沥 青 。 7 结语 从 林 口水 库 大 坝 施 工 情 况 及 相 应 的 试 验 检 测 与 监 测 资 料 ． 以 及 大 坝 钢 筋 混 凝 土 面 板 完 lT 后 的 运 行 情 况 看 ．挤 压 边墙 施 工新 技 术 的 应用 效 果 较好 。通 过 林 口 工 程 的 实 际 应 用 ，参 建 各 方 充 分 肯 定 了 挤 压 边 墙 的 优 越 性 。 总 之 ，挤 压 边 墙 新 技 术 与 传 统 T 艺 相 比 ．施 工 方 便 ，节 约成 本 ，在确 保 施 工 质量 、施 丁 安 全 和 防 洪 度 汛 安 全 方 面 具 有 明 的 优 势 ，值 得 同 类 工 程 采 用 。 ( 责 任编 辑常 青 ) W ~a e r P o w e r V o 1 ． 3 6 ． N o ．4困
