洁净空调施工技术交底培训.pptx

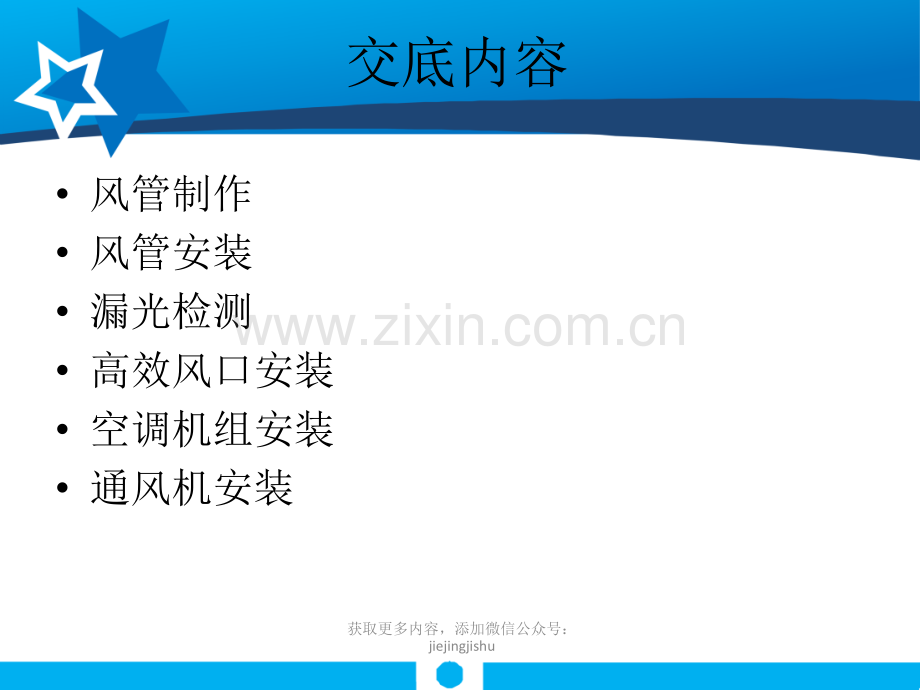

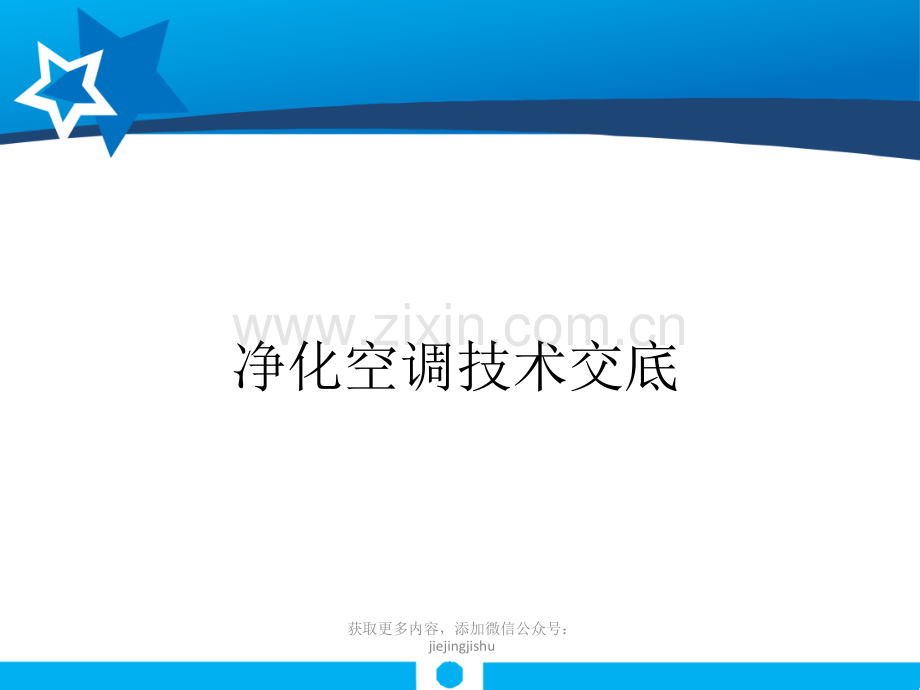

净化空调技术交底获取更多内容，添加微信公众号：jiejingjishu交底内容风管制作风管安装漏光检测高效风口安装空调机组安装通风机安装获取更多内容，添加微信公众号：jiejingjishu风管制作一、制作前的准备工作1制作车间的设置风管加工车间需保持清洁，每天下班前进行清洗、擦拭，风管清洗的污水需及时排放，防止积水。2安装现场的清理检查施工现场风管安装及存放位置的地面清扫干净，对风管制作设备进行擦拭，风管存放在指定的位置，不可随意摆放，在风管存放地点设置明显标识。3检验所用材料检验所用材料的出厂合格证明并查验其外观质量，要求。安装用螺栓、螺母、铆钉等应为镀锌件，法兰垫料的宽度、厚度要均匀一致。4检修机械设备 对制作用设备和安装工具进行检修调整，确保达到实际作业要求。获取更多内容，添加微信公众号：jiejingjishu风管制作二、制作方法1、材料选择2、绘制草图3、制作流程4、技术要求获取更多内容，添加微信公众号：jiejingjishu材料选择类类 别别风管直径风管直径或长边尺寸或长边尺寸b圆形圆形风管风管矩形风管矩形风管除尘系统风管除尘系统风管中、低压系统高压系统（b）320320D（b）450450D（b）630630D（b）10001000D（b）12501250D（b）2000按设计2000D（b）4000按设计按设计注：螺旋风管的钢板厚度可适当减小排烟系统风管钢板厚度可按高压系统特殊除尘系统风管钢板厚度应符合设计要求不适用于地下人防与防火隔墙的预埋管钢板风管板材厚度（mm）洁净室按中压系统获取更多内容，添加微信公众号：jiejingjishu材料选择风管长边尺寸风管长边尺寸b法兰材料规格（角钢）法兰材料规格（角钢）螺栓规格螺栓规格b630630b15001500b25002500b4000金属矩形风管法兰及螺栓规格（mm）法兰进场后必须先除锈，再进行法兰的制作获取更多内容，添加微信公众号：jiejingjishu绘制草图(1)绘制加工草图时要根据所用材料规格和咬口类型来确定每件风管的尺寸。本着尽量减少裁边和拼接的原则。风管接口需使用联合角咬口，铁皮拼接采用单平咬口，且拼接缝不得垂直于气流方向。(2)先确定系统中弯头、三通、变径管的尺寸，再确定其间直管段的长度。较长的直管段宜分为每段1240mm。(3)对穿越建筑墙体的风管，必须注意其长度至少要比墙体总厚大l00mm，以确保安装时法兰接口不在墙内。(4)绘出各系统的系统图和各管件的加工详图，以便按图逐一加工和编号。获取更多内容，添加微信公众号：jiejingjishu制作流程 制作流程：展开下料剪切倒角咬口制作风管折方风管成型获取更多内容，添加微信公众号：jiejingjishu下料获取更多内容，添加微信公众号：jiejingjishu倒角获取更多内容，添加微信公众号：jiejingjishu咬口洁净空调一般推荐采用联合角咬口，根据洁净验收规范5.2.11合管时要使用木锤或有胶皮套的锤子，以确保合口美观。获取更多内容，添加微信公众号：jiejingjishu技术要求依据加工单的尺寸进行下料，画线时要使用细记号笔，不得使用画针。剪切前必须复核尺寸，以免有误。风管咬口缝必须涂密封胶或贴密封胶带，推荐用密封胶，涂在风管咬口的内侧（参见洁净验收规范第5.2.11）不应从总管上开口接支管，总管上的支管应通过放样制作成三通或四通整体结构，转接处应为圆弧或斜角过渡（参见洁净验收规范第5.2.17），这条规范要求的比较苛刻，在实际施工中，都是将主管先做出来，然后在主管上开口做支管，特别是一些支管标高不确定的时候，提前很难确认好三通，所以一般是要求做好密封，并做斜角过渡。加工镀锌风管不应损坏镀锌层，若有损坏，应刷涂优质防锈漆两遍，（参见洁净验收规范第5.2.18），风管在加工过程中，很少会有直接在风管上焊接的工艺，所以镀锌层一般不会被破坏，不过风管在采用角钢外加固时，如果在风管加固后直接焊接法兰四角，就有可能破坏镀锌层。获取更多内容，添加微信公众号：jiejingjishu技术要求法兰和管道配件螺栓孔不得用电焊或气焊冲孔，孔洞处应刷涂防腐漆两遍（参见洁净验收规范第5.2.19）。一般都是使用打孔机或者冲床。风管与角钢法兰连接时，风管翻边应平整，并紧贴法兰，宽度不应小于7mm，并剪去重叠部分，翻边处裂缝和孔洞应涂密封胶（参见洁净验收规范第5.2.20）。当用于5级和高于5级洁净度级别场合时，角钢法 兰上的螺栓孔和管件上的铆钉孔距均不应大于65mm，5级以下时不应大于100mm（一般选择100mm），矩形法兰四角应设螺栓孔，法兰拼角缝应避开螺栓孔。螺栓、螺母、垫片和铆钉应镀锌，法兰与风管的连接采用铁铆钉，禁止使用抽芯铆钉。（参见洁净验收规范第5.2.21）。获取更多内容，添加微信公众号：jiejingjishu技术要求获取更多内容，添加微信公众号：jiejingjishu技术要求获取更多内容，添加微信公众号：jiejingjishu技术要求矩形法兰由四根角钢组焊而成，角钢的规格按上表选取。下料时要注意使法兰的长边夹住短边，且焊成的法兰内径要比风管外径大13mm。法兰的螺栓孔布置必须严格一致，确保其互换性。矩形风管弯头采用内外弧形。角钢冲孔后在焊接平台上焊接成形，焊接时用同规格胎具卡紧。除掉焊渣后刷铁红防锈漆两遍，再刷灰调和漆两遍。干燥后分规格挂牌存放。风管与法兰铆接前要认真校核法兰规格。铆接后要做到风管折角平直，端面平行。翻边的宽度为79mm，翻边要平整，宽窄一致，翻边太大会影响螺栓孔，所以不宜太大。获取更多内容，添加微信公众号：jiejingjishu技术要求风管的加固：矩形风管边长大于630mm、保温风管边长大于800mm，管段长度大于1250mm或低压风管单边平面积大于1.2m2、中、高压风管大于1.0m2，均应采取加固措施；采用矩形框的形式进行外加固，加固角钢连接时可采用螺栓连接，加固用的角钢尺寸比法兰尺寸小一号，角钢与风管铆钉连接时需要打胶密封。对制作完的风管进行检查，发现缺陷及时修补，对一些必要的部位涂上密封胶（如铆钉及咬口处等）。风管内表面必须平整、光滑，严禁有横向接缝以及在管内设加固。风管外观质量应达到折角平直，圆弧均匀，两端面子行，无翘角，表面凹凸不大于5mm；风管与法兰连接牢固，翻边平整；密封胶涂抹均匀平滑。获取更多内容，添加微信公众号：jiejingjishu技术要求净化空调一般采用角钢外加固形式获取更多内容，添加微信公众号：jiejingjishu技术要求风管在安装前要进行去除油污、积尘，清洗完成后立即密封存放。方法如下（参见洁净验收规范第5.2.24）:做两个比所需清洗系统的镀锌板板料最长边尺寸要大400mm，高度约为400mm的水槽，一个兑以1%中性洗涤液（用洗涤灵即可）作为洗涤槽，另一个放满清水作为漂洗槽。清洗时先放入洗涤槽，清洁后拿出放入第二个槽内漂洗，最后取出放在预先设置好的洁净地方晾干，以备使用。凉干后需立即将两端用塑料布封裹严密牢固，码放到清洁场地，按系统、规格码放整齐。风管运输：运输风管的车辆箱板内要铺设厚5mm的橡胶板，并坚持每天擦洗。装车时风管不得竖向分层码放，以免相互摩擦破坏密封。严禁将小风管套人大风管内一起运输。获取更多内容，添加微信公众号：jiejingjishu技术要求项次项次项目项目允许偏差允许偏差（mmmm）检验方法检验方法1矩形风管大边300mm0,-1尺量检查300mm0,-22矩形法兰边长+2,0用尺量四边3矩形法兰两对角线之差3尺量检查4风管水平度每米3拉线、液体连通器和尺量检查总偏差30垂直度每米2吊线和尺量检查洁净风管制作安装的允许偏差获取更多内容，添加微信公众号：jiejingjishu风管安装一、支架的选用与安装二、技术要求获取更多内容，添加微信公众号：jiejingjishu支架的选用与安装支架的选用可参考图集08K132金属、非金属风管支吊架，也可以按照下方提供的参考值：钢板厚度钢板厚度(MM)支吊架安装支吊架安装水平风管吊架竖风管支架圆钢角钢最大间距(M)角钢最大间距(M)0.58252533.0 252533.60.68252533.0 252533.60.758303033.0 303033.618404043.0 404043.6单边宽度超过1250mm长度的风管，可适度放大获取更多内容，添加微信公众号：jiejingjishu支架的选用与安装风管吊架的安装，吊架不得设在风口、阀门和检视门处。1）风管水平安装，长边尺寸400mm，间距不应大于4米；大于或等于400mm，不应大于3米。如直管长度过长时应加装防止摆动的固定点。2）风管垂直安装，间距不应大于4m，但每根立管的固定件不应少于2个。3）当水平悬吊的主、干风管长度超过20m时，应设置防止摆功的固定点，每个系统不应少于1个，支吊架刷红色底漆，灰色面漆。（参见通风空调验收规范6.3.4）获取更多内容，添加微信公众号：jiejingjishu技术要求首先要检查核对土建提供的标高基准线和各建筑轴线编号，检查有无影响安装的物品。检查预留孔洞的位置尺寸是否准确无误，如有问题提前解决。对运抵现场的风管逐件检查，发现有法兰变形或密封胶开裂者要立即修补，经完全修复后方可使用。如有塑料薄膜密封破坏者要进行仔细擦拭，直至符合要求。在地面上按系统进行预组装，若有缺管少件应及时解决。法兰密封垫应选用弹性好、不透气、不产尘、多孔且闭孔的材料制作，不得采用乳胶海绵、泡沫塑料、厚纸板凳含开孔孔隙和易产尘、易老化的材料制作。密封垫厚度宜为5mm-8mm，一个系统中法兰密封垫的性能和尺寸应相同。不得在密封垫表面刷涂料（参见洁净验收规范第5.3.3）。建议使用闭孔海绵橡胶板。垫料的接头用梯形或榫形连接，并用胶粘牢。各部位的垫料均不得凸人风管内和凸出法兰外。获取更多内容，添加微信公众号：jiejingjishu技术要求获取更多内容，添加微信公众号：jiejingjishu技术要求连接风管时，把两只法兰先对正，穿上几只螺栓并戴上螺帽。然后用尖冲塞进穿不上螺栓的螺孔中，将螺孔撬正，直到把所有螺栓都穿上后，再把螺栓拧紧，螺帽在同一方向。在地面将风管接长至8-10m左右，用麻绳捆牢，用倒链将其升至吊架上，把所有的横担和吊杆连接好后解开绳扣。调整吊杆下端的螺帽，使风管达到设计指定的标高。金属风管的托架应设绝热垫防冷桥，厚度与保温材料厚度相等，绝热垫与支架应有固定措施，预防绝热垫脱落。柔性短管要紧密牢固，长短松紧适宜，不应扭曲或成大小头。建议长度宜为150mm-300mm，设于结构变形缝的柔性短管，长度宜为变形缝宽度加100mm以上。柔性短管用单层材料制作时，光面应朝里。应采取绝热措施或带绝热层的成品，如采用双层材料制作柔性短管，内外表面应为光面。获取更多内容，添加微信公众号：jiejingjishu技术要求风管安装顺序遵从先上后下、先里后外、先主管后支管的原则。在安装风管时，应同时将调节阀、防火阀和消声器等部件安在设计位置。高效过滤器待系统吹扫、洁净度合格后方可安装。每个系统安装完毕后，要全面检查密封填料的敷设情况，如有漏敷或敷设不平处，必须再次补敷和敷平，不得有遗漏。对风管的封口要随拆随安，对安装完毕或暂时中止安装的风管开口处要立即再行封口。风管在穿过防火、防爆墙或楼板等分隔物时，应设预埋管或防护套管。预埋管或防护套管钢板壁厚不应小于1.6mm，风管与套管之间空隙处应用对人无害的不燃柔性材料封堵，然后用密封胶堵死，表面进行装饰处理。（参见洁净验收规范第5.3.8）获取更多内容，添加微信公众号：jiejingjishu技术要求成品保护：(1)风管在码放、搬运和运输时要轻拿轻放，以免造成法兰开裂或风管变形。(2)运抵现场的风管应有妥善的存放位置，不得随意开启密封，不与其他材料、设备等混放在一起，码放应按系统编号，整齐、合理，便于装运。(3)不得以安装完的风管作支、托架，也不得在风管上站人或行走。(4)法兰用料分类理顺码放，露天放置应采取防雨、雪措施、减少生锈现象。获取更多内容，添加微信公众号：jiejingjishu技术要求风口安装：(1)风口安装位置，标高应准确，安装前应把风口擦净。(2)风口安装应与装修面贴实无缝隙，横平竖直，不扭歪，螺丝宜在风口侧面。(3)三个以上风口安装应整齐协调，方位一致，风口排列应在同一轴线上。(4)风口安装完应无变形，无损坏，开关灵活。(5)回风管道与回风口之间原则上采用夹道相连；如遇人员无法进入的回风夹道，则采用风管与风口相连。(6)送风支管与静压箱之间采用光面软连接，不得漏风获取更多内容，添加微信公众号：jiejingjishu漏光检测净化空调系统用风管的漏光检查是检查风管制作质量的重要工序，必须认真负责，此项工作通常是在风管清洗后进行。风管漏光检查宜在夜间进行，一定要采取必要的安全技术措施，以防止事故的发生。风管漏光检查采用专用碘钨灯、电缆等，详见下表。所有机具、工具外表必须清洁干净，无油污、无尘，无破损划伤现象，绝缘良好，并配置漏电开关保护。获取更多内容，添加微信公众号：jiejingjishu漏光检测机具设备名称机具设备名称规格型号规格型号备注备注桶碘钨灯100W配隔离变压器或漏电开关吸尘器6001500W活动手脚高约数量根据需要风管漏风检查用具获取更多内容，添加微信公众号：jiejingjishu漏光检测风管漏光检查一般采用下列顺序（此方法也适应于系统分段检漏）。揭开被剪断一端密封薄膜，将碘钨灯具置入管内（一般采用100W碘钨灯为好），灯具及线缆置入前应先揩擦干净，确保无尘埃。将风管两端用聚苯乙烯板封堵遮光。接通电源进行检查，有漏光处做出标志。补胶堵漏，一般宜采用边检查边补胶的操作方法。检查完毕将密封保护恢复至原来状态，并做好检验记录。获取更多内容，添加微信公众号：jiejingjishu漏光检测风管漏光检查的质量要求风管所有孔洞（包括铆钉孔）接缝、接头、扳边处涂胶无漏涂、流淌现象。检验方法：目测观察，有无遗漏部位，或密封胶未压实产生虚贴现象。用灯光检查没有漏光现象，检验方法：在黑暗环境中将强光源置入风管内，看其有无漏光现象，不漏光为合格。中压系统风管每10m接缝，漏光点不大于处，且100m接缝平均不大于处为合格。获取更多内容，添加微信公众号：jiejingjishu高效风口安装高效过滤器安装前，必须完成如下工作方可进行安装。洁净室内的装修、安装工程全部完成，并对洁净室进行全面清扫、擦净。净化空调系统内部必须进行全面清洁、擦拭，并进行认真检查，若发现有积尘现象，应再次进行清扫，擦净，以达到清洁要求。若在技术夹层或吊顶内安装高效过滤器，则要求对夹层或吊顶内进行全面清扫、擦净，以达到清洁要求。高效过滤器在安装现场拆开包装进行外观检查，检查内容包括框架、滤材密封胶有无损伤，各种尺寸是否符号图纸要求，框架有无毛刺和锈斑(金属框)，有无产品合格证，其技术性能是否符合工程设计要求。对于空气洁净度等级等于和大于5级(100级)洁净室所用的高效过滤器，应按规定进行检漏，检漏合格方可安装。洁净室和净化空调系统达到清洁要求后，净化空调系统必须进行试运转(空吹)，连续试运行时间为12-24h，空吹后再次清扫、擦净洁净室，立即安装高效空气过滤器。获取更多内容，添加微信公众号：jiejingjishu高效风口安装高效空气过滤器的安装高效过滤器安装形式有洁净室内安装和更换方式，吊顶或技术夹层安装和更换方式，按高效过滤器与框架之间的密封方法有密封垫、负压密封、液槽密封等，液槽密封是往如下图中所示的密封槽中灌注密封液，利用该密封液实现洁净室内、外的密封。高效过滤器的运输、存放应按制造厂标注的方向放置。搬运过程中应轻拿轻放，避免剧烈振动和碰撞。安装过程应根据各台过滤器的阻力大小进行合理调配。高效过滤器安装时，外框上箭头和气流方向应一致。安装高效过滤器的框架应平整，每个高效过滤器的安装框架平整度允许偏差不大于1mm。获取更多内容，添加微信公众号：jiejingjishu高效风口安装高效过滤器不论采用何种密封方式，都必须将填料表面、过滤器边框表面、框架表面以及液槽擦净。采用密封垫时，其垫片厚度不宜超过8mm，其接头形式和材质可与洁净风管法兰密封垫相同。采用液槽密封时，液槽的液面高度要符合设计要求，一般为2/3槽深，密封液的熔点宜高于50，框架各接缝处不得有渗液现象。采用双环密封条时，粘贴密封条不要把孔眼堵住；双环密封、负压密封都必须保持负压管道的畅通。获取更多内容，添加微信公众号：jiejingjishu高效风口安装高效过滤器的安装1顶棚2高效过滤器3密封垫4静压箱5扩散板6连接风管7压框获取更多内容，添加微信公众号：jiejingjishu高效风口安装高效过滤器密封示意图获取更多内容，添加微信公众号：jiejingjishu空调机组安装一、作业流程二、作业过程获取更多内容，添加微信公众号：jiejingjishu作业流程获取更多内容，添加微信公众号：jiejingjishu作业过程空调机组安装前的准备安装前认真熟悉图纸、设备说明书以及有关的技术资料，进行施工前准备。并认真核对空调机组是否符合设计的规格、性能参数，以及方向的要求。设备安装前应该对设备基础与设计图纸核对，并对尺寸进行仔细检查。就位和找平找正。设备就位前，应按施工图和有关建筑物的轴线或边缘线及标高线，划定安装的基准线。设备找正、调平的定位基准面、线或点确定后，设备的找正、调平均应在给定的测量位置上进行检验。空调机组如需安装减震器，应严格按设计要求的减震器型号、数量和位置进行安装、找平找正。安装空调箱时应对内部清洁檫拭，做到无浮尘、油污。获取更多内容，添加微信公众号：jiejingjishu作业过程空气过滤器的安装应平正、牢固；过滤器与框架间缝隙要严；过滤器便于拆卸。过滤器前后应装压差计，其测定管应畅通、严密、无裂缝。设备检查门的门框应平整，密封垫应符合要求。表冷器的冷凝水排出管上应设水封装置，确保空调机组的密闭不漏风。现场组装的空调机，应作漏风量检测，其漏风量必须符合现行国家标准组合式空调机组GB/T14924的规定。检查数量，对空气洁净度等级15级为全数检查，69级抽查50%。获取更多内容，添加微信公众号：jiejingjishu空调机组安装获取更多内容，添加微信公众号：jiejingjishu空调机组安装获取更多内容，添加微信公众号：jiejingjishu空调机组安装获取更多内容，添加微信公众号：jiejingjishu空调机组安装获取更多内容，添加微信公众号：jiejingjishu空调机组安装获取更多内容，添加微信公众号：jiejingjishu空调机组安装获取更多内容，添加微信公众号：jiejingjishu空调机组安装获取更多内容，添加微信公众号：jiejingjishu空调机组安装获取更多内容，添加微信公众号：jiejingjishu空调机组安装获取更多内容，添加微信公众号：jiejingjishu空调机组安装获取更多内容，添加微信公众号：jiejingjishu空调机组安装获取更多内容，添加微信公众号：jiejingjishu空调机组安装获取更多内容，添加微信公众号：jiejingjishu空调机组安装获取更多内容，添加微信公众号：jiejingjishu空调机组安装获取更多内容，添加微信公众号：jiejingjishu空调机组安装获取更多内容，添加微信公众号：jiejingjishu通风机安装通风机的搬运和吊装应符合下列规定。整体安装的风机，搬运和吊装的绳索不得捆缚在转子和机壳或轴盖的吊环上；现场组装的风机，绳索的捆缚不得损伤机件表面，转子、轴颈和轴封等处不应作为捆缚部位。输送特殊介质的通风机转子和机壳内如涂有保护层，应严加保护，不得损伤。获取更多内容，添加微信公众号：jiejingjishu通风机安装皮带传动的通风机和电动机轴的中心线间距和皮带的规格应符合设计要求。通风机的进风管、出风管等装置应有单独的支撑，并与基础或其他建筑物连接牢固；风管与风机连接时，不得强迫对口，机壳不应承受其他机件的重量。通风机的传动装置外露部分应有防护罩；当通风机的进风口或进风管路直通大气时，应加装保护网或采取其他安全措施。通风机底座如不用隔震装置而直接安装在基础上，应用垫铁找平。通风机的基础，各部位尺寸应符合设计要求。预留孔灌浆前应清除杂物，灌浆应用细石混凝土，其强度等级应比基础的混凝土高一级，并应捣固密实，地脚螺栓不得歪斜。电动机应水平安装在滑座上或固定在基础上，找正应以通风机为准，安装在室外的电动机应设防雨罩。获取更多内容，添加微信公众号：jiejingjishu通风机安装通风机的拆卸、清洗和组装应符合下列规定。应将机壳和轴承箱拆开后再清洗，对直联传动的风机可不拆卸清洗。清洗和检查调节机构，其转动应灵活。各部件的装置精度应符合产品技术文件的要求。滚动轴承风机，两轴承架上轴承孔的同心度，以叶轮和轴装好后转动灵活为准。通风机的叶轮旋转后，每次均不应停留在原来的位置上，并不得碰壳。固定通风机的地脚螺栓，除应带有垫圈外，并应有防松装置。安装隔振器的地面应平整，各组隔振器承受载荷的压缩量应均匀，不得偏心；隔振器安装完毕，在其使用前应采用防止位移及过载等保护措施。获取更多内容，添加微信公众号：jiejingjishu通风机安装项目项目允许偏差允许偏差检验方法检验方法中心线的平面位移经纬仪或拉线和尺量检查标高水准仪或水平仪、直尺、拉线和尺量检查皮带轮轮宽中心平面位移在主、从动轮端面拉线和尺量检查传动轴水平度纵向0.2/1000横向0.3/1000在轴或皮带0和180的两个位置上，用水平仪检查联轴器同心度径向位移轴向倾斜0.2/1000在联轴器互相垂直的4个位置上，用百分表检查通风机安装的允许偏差获取更多内容，添加微信公众号：jiejingjishu结束 谢谢！获取更多内容，添加微信公众号：jiejingjishu
