测量八民用建筑施工.pptx

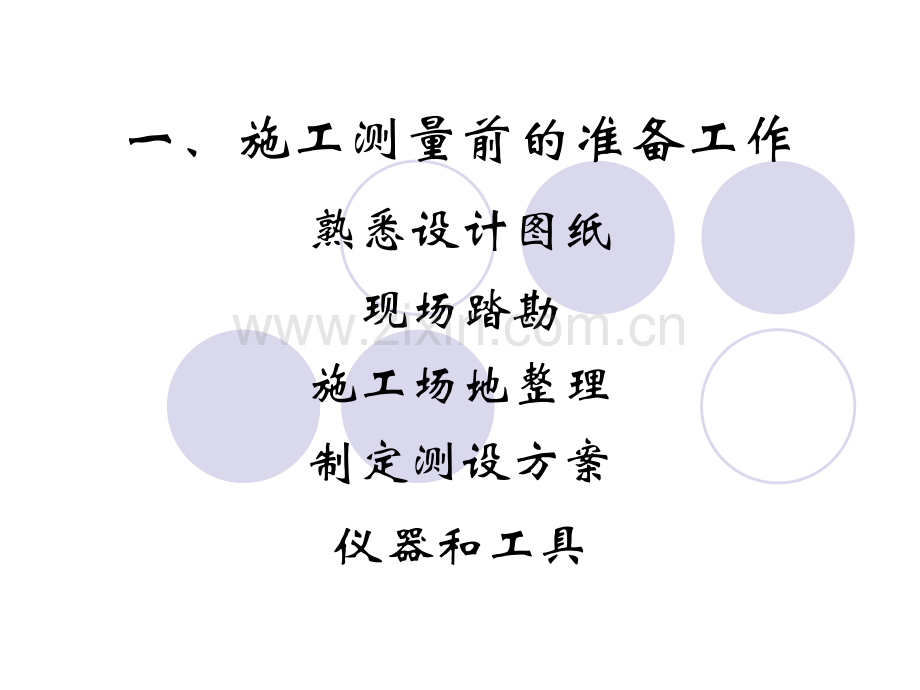

一、施工测量前的准备工作熟悉设计图纸现场踏勘施工场地整理制定测设方案仪器和工具 已建已建未建未建2729282614.00教教 学学楼楼18.00设计图纸是施工测量的依据，在测设前应认真阅读设计图纸及其有关说明，了解施工的建筑物与相邻地物间的位置关系，理解设计意图，对有关尺寸应仔细核对，以免出现差错。与测设有关的设计图纸主要有：建筑总平面图。它是建筑施工放样的总体依据，建筑物就是根据总平面图上所给的尺寸关系进行定位的熟悉设计图纸6543214100宿舍楼宿舍楼BDECA3000600025003700900026006200370014240N765432bcladPM轴线控制桩轴线控制桩教学楼教学楼1Q 建筑平面图。给出建筑物各定位轴线间的尺寸关系及室内地坪标高等。l现场踏勘l现场踏勘的目的是为了掌握现场的地物、地貌和原有测量控制点的分布情况，弄清与施工测量相关的一系列问题，对测量控制点的点位和已知数据进行认真地检查与复核，为施工测量获得正确的测量起始数据和点位。l制定测设方案l根据建筑总平面图给定的建筑物位置以及现场测量控制点情况，按照建筑设计与测量规范要求，拟定测设方案，并绘制施工放样略图。在略图上标出建筑物各轴线间的主要尺寸及有关测设数据，供现场施工放样时使用。二、定位和放线 1建筑物的定位 建筑物的定位，就是将建筑物外廓各轴线交点（简称角桩）测设在地面上，作为基础放样和细部放样的依据。llab宿舍楼宿舍楼14.240mc25.800mdM15.000mNQ15.000mP 检查NP的距离是否等于25.800m，N和P是否等于90，其误差应在允许范围内。1根据与原有建筑物的关系定位2根据建筑方格网定位3根据控制点的坐标定位在建筑场地附近，如果有测量控制点可以利用，应根据控制点坐标及建筑物定位点的设计坐标，反算出标定角度与距离，然后采用极坐标法或角度交会法将建筑物测设到地面上。2建筑物的放线 建筑物的放线，是指根据已定位的外墙轴线交点桩（角桩），详细测设出建筑物各轴线的交点桩（或称中心桩）。然后，根据交点桩用白灰撒出基槽开挖边界线。（1）在外墙轴线周边上测设中心桩位置 7.8m3.7mMQPN1216.8m319.8m42.5m56.2m68.8m7 量距精度应达到设计精度要求。量出各轴线之间距离时，钢尺零点要始终对在同一点上。（2）恢复轴线位置的方法 恢复轴线位置的方法有设置轴线控制桩和龙门板两种形式。1）设置轴线控制桩 轴线控制桩设置在基槽外，基础轴线的延长线上，作为开槽后，各施工阶段恢复轴线的依据。小钉小钉混凝土混凝土木桩木桩MQN1234567P2）设置龙门板）设置龙门板 在一般民用建筑中，常在基槽开挖线以外一定距离处钉设龙门板。控制桩设在离建筑物稍远的地方，如附近有已建固定建筑物，最好把轴线投测到固定建筑物顶上或墙上，并作好标志。设置龙门板的步骤和要求如下：在建筑物四角与内纵、横墙两端基槽开挖边线以外约12m（根据土质情况和挖槽深度确定）处钉设龙门桩，龙门桩要钉得竖直、牢固，木桩侧面与基槽应平行。沿龙门桩上测设的高程线钉设龙门板，这样龙门板顶面的标高就在一个水平面上了。龙门板标高的测定容差为5。根据轴线桩用经纬仪将墙、柱的轴线投到龙门板顶面上，并钉小钉标明，称为轴线钉。投点容差为5。根据建筑物场地水准点，在每个龙门桩上测设0标高线。若遇现场条件不许可时，也可测设比0标高高或低一定数值的标高线。用钢尺沿龙门板顶面检查轴线钉的间距，其相对误差不应超过1/2000。经检核合格后，以轴线钉为准，将墙宽、基槽宽标在龙门板上，最后根据基槽上口宽度拉线撒出基槽开挖灰线。轴线钉轴线钉龙门桩龙门桩龙门板龙门板细线细线细线细线0.000NMPQ三、基础工程施工测量 1基槽抄平 建筑施工中的高程测设，又称抄平。（1）设置水平桩 为了控制基槽的开挖深度，当快挖到槽底设计标高时，应用水准仪根据地面上0.000m点，在槽壁上测设一些水平小木桩（称为水平桩），使木桩的上表面离槽底的设计标高为一固定值（如0.500m）。水平桩可作为挖槽深度、修平槽底和打基础垫层的依据。0.0001.7000.500mb2.518ma（2）水平桩的测设方法 槽底设计标高为1.700m，欲测设比槽底设计标高高0.500m的水平桩。计算测设水平桩的应读前视读数b：2垫层中线的投测 基础垫层打好后，根据轴线控制桩或龙门板上的轴线钉，用经纬仪或用拉绳挂锤球的方法，把轴线投测到垫层上，并用墨线弹出墙中心线和基础边线，作为砌筑基础的依据。MNPQ3基础墙标高的控制 房屋基础墙是指0.000m以下的砖墙，它的高度是用基础皮数杆来控制的。（1）基础皮数杆是一根木制的杆子，在杆上事先按照设计尺寸，将砖、灰缝厚度画出线条，并标明0.000m和防潮层的标高位置。（2）立皮数杆时，先在立杆处打一木桩，用水准仪在木桩侧面定出一条高于垫层某一数值（如100mm）的水平线，然后将皮数杆上标高相同的一条线与木桩上的水平线对齐，并用大铁钉把皮数杆与木桩钉在一起，作为基础墙的标高依据。-0.8004基础面标高的检查 基础施工结束后，应检查基础面的标高是否符合设计要求（也可检查防潮层）。可用水准仪测出基础面上若干点的高程和设计高程比较，允许误差为10mm。四、墙体施工测量 1墙体定位 （1）利用轴线控制桩或龙门板上的轴线和墙边线标志，用经纬仪或拉细绳挂锤球的方法将轴线投测到基础面上或防潮层上。（2）用墨线弹出墙中线和墙边线。（4）检查外墙轴线交角是否等于90。（3）把墙轴线延伸并画在外墙基础上，作为向上投测轴线的依据。（5）把门、窗和其它洞口的边线，也在外墙基础上标定出来。1A2墙体各部位标高控制 在墙体施工中，墙身各部位标高通常也是用皮数杆控制。（1）在墙身皮数杆上，根据设计尺寸，按砖、灰缝的厚度画出线条，并标明0.000m、门、窗、楼板等的标高位置。（2）墙身皮数杆的设立与基础皮数杆相同，使皮数杆上的0.000m标高与房屋的室内地坪标高相吻合。在墙的转角处，每隔1015m设置一根皮数杆。框架结构的民用建筑，墙体砌筑是在框架施工后进行的，故可在柱面上画线，代替皮数杆。五、建筑物的轴线投测 在多层建筑墙身砌筑过程中，为了保证建筑物轴线位置正确，可用吊锤球或经纬仪将轴线投测到各层楼板边缘或柱顶上。1吊锤球法 将较重的锤球悬吊在楼板或柱顶边缘，当锤球尖对准基础墙面上的轴线标志时，线在楼板或柱顶边缘的位置即为楼层轴线端点位置，并画出标志线。各轴线的端点投测完后，用钢尺检核各轴线的间距，符合要求后，继续施工，并把轴线逐层自下向上传递。吊锤球法简便易行，不受施工场地限制，一般能保证施工质量。但当有风或建筑物较高时，投测误差较大。2经纬仪投测法 在轴线控制桩上安置经纬仪，严格整平后，瞄准基础墙面上的轴线标志，用盘左、盘右分中投点法，将轴线投测到楼层边缘或柱顶上。将所有端点投测到楼板上之后，用钢尺检核其间距，相对误差不得大于1/2000。检查合格后，才能在楼板分间弹线，继续施工。六、建筑物的高程传递1利用皮数杆传递高程一般建筑物可用墙体皮数杆传递高程。2利用钢尺直接丈量 对于高程传递精度要求较高的建筑物，通常用钢尺直接丈量来传递高程。对于二层以上的各层，每砌高一层，就从楼梯间用钢尺从下层的“+0.000m”标高线，向上量出层高，测出上一层的“+0.000m”标高线。3吊钢尺法 用悬挂钢尺代替水准尺，用水准仪读数，从下向上传递高程。10-3高层建筑施工测量 高层建筑物施工测量中的主要问题是控制垂直度，就是将建筑物的基础轴线准确地向高层引测，并保证各层相应轴线位于同一竖直面内，控制竖向偏差，使轴线向上投测的偏差值不超限。轴线向上投测时，要求竖向误差在本层内不超过5mm，全楼累计误差值不应超过2H/10000（H为建筑物总高度），且不应大于：30mH60m时时，10mm；60mH90m时时，15mm；90mH 时时，20mm。高层建筑物轴线的竖向投测，主要有外控法和内控法两种。一、外控法 外控法是在建筑物外部，利用经纬仪，根据建筑物轴线控制桩来进行轴线的竖向投测，亦称作“经纬仪引桩投测法”。1在建筑物底部投测中心轴线位置 高层建筑的基础工程完工后，将经纬仪安置在轴线控制桩A1、A1、B1和B1上，把建筑物主轴线精确地投测到建筑物的底部，并设立标志，如图中的a1、a1、b1和b1，以供下一步施工与向上投测之用。A1B1A1B1a1b1a2b2a1b1a2b2O1O22向上投测中心线 随着建筑物不断升高，要逐层将轴线向上传递。将经纬仪安置在中心轴线控制桩A1、A1、B1和B1上，严格整平仪器，用望远镜瞄准建筑物底部已标出的轴线a1、a1、b1和b1点。用盘左和盘右分别向上投测到每层楼板上，并取其中点作为该层中心轴线的投影点，a2、a2、b2和b2。3增设轴线引桩 当楼房逐渐增高，而轴线控制桩距建筑物又较近时，望远镜的仰角较大，操作不便，投测精度也会降低。将原中心轴线控制桩引测到更远的安全地方，或者附近大楼的屋面。将经纬仪安置在已经投测上去的较高层（如第十层）楼面轴线a10、a10上。瞄准地面上原有的轴线控制桩A1和A1点，用盘左、盘右分中投点法，将轴线延长到远处A2和A2点，并用标志固定其位置，A2、A2即为新投测的A1、A1轴控制桩。O30O10O1a30a30a10a1A1A2a10a1A1A2二、内控法 内控法是在建筑物内0平面设置轴线控制点，并预埋标志。在各层楼板相应位置上预留200mm200 mm的传递孔。在轴线控制点上直接采用吊线坠法或激光铅垂仪法，通过预留孔将其点位垂直投测到任一楼层。1内控法轴线控制点的设置 在基础施工完毕后，在0首层平面上，适当位置设置与轴线平行的辅助轴线。辅助轴线距轴线500800mm为宜，并在辅助轴线交点或端点处埋设标志。辅助轴线辅助轴线传递孔传递孔轴线轴线12342吊线坠法吊线坠法 吊线坠法是利用钢丝悬挂重锤球的方法，进行轴线竖向投测。这种方法一般用于高度在50100m的高层建筑施工中，锤球的重量约为1020kg，钢丝的直径约为0.50.8mm。在预留孔上面安置十字架，挂上锤球，对准首层预埋标志。当锤球线静止时，固定十字架，并在预留孔四周作出标记，作为以后恢复轴线及放样的依据。此时，十字架中心即为轴线控制点在该楼面上的投测点。3激光铅垂仪法 （1）激光铅垂仪简介 激光铅垂仪是一种专用的铅直定位仪器。适用于高层建筑物、烟囱及高塔架的铅直定位测量。激光铅垂仪主要由氦氖激光管、精密竖轴、发射望远镜、水准器、基座、激光电源及接收屏等部分组成。（2）激光铅垂仪投测轴线 1）在首层轴线控制点上安置激光铅垂仪，利用激光器底端（全反射棱镜端）所发射的激光束进行对中，通过调节基座整平螺旋，使管水准器气泡严格居中。2）在上层施工楼面预留孔处，放置接受靶。3）接通激光电源，启辉激光器发射铅直激光束，通过发射望远镜调焦，使激光束会聚成红色耀目光斑，投射到接受靶上。4）移动接受靶，使靶心与红色光斑重合，固定接受靶，并在预留孔四周作出标记，此时，靶心位置即为轴线控制点在该楼面上的投测点。工业建筑施工测量一、概述 工业建筑中以厂房为主体，一般工业厂房多采用预制构件，在现场装配的方法施工。厂房的预制构件有柱子、吊车梁和屋架等。因此，工业建筑施工测量的工作主要是保证这些预制构件安装到位。具体任务为：厂房矩形控制网测设、厂房柱列轴线放样、杯形基础施工测量及厂房预制构件安装测量等。二、厂房矩形控制网测设 工业厂房一般都应建立厂房矩形控制网，作为厂房施工测设的依据。A444mB264mA440mB268mA423mB329mA427mB325m4m4mSPQRHIJK5A4A2B3B4BEFGab123436.000m29.000m1建筑方格网建筑方格网 2厂房矩形控制网厂房矩形控制网 3距离指标桩距离指标桩 4厂房轴线厂房轴线1计算测设数据 根据厂房控制桩S、P、Q、R的坐标，计算利用直角坐标法进行测设时，所需测设数据。2厂房控制点的测设 （1）从F点起沿FE方向量取36m，定出a点；沿FG方向量取29m，定出b点。（2）在a与b上安置经纬仪，分别瞄准E与F点，顺时针方向测设90，得两条视线方向，沿视线方向量取23m，定出R、Q点。再向前量取21m，定出S、P点。（3）为了便于进行细部的测设，在测设厂房矩形控制网的同时，还应沿控制网测设距离指标桩，距离指标桩的间距一般等于柱子间距的整倍数。3检查 （1）检查S、P是否等于90，其误差不得超过10。（2）检查SP是否等于设计长度，其误差不得超过1/10 000。三、厂房柱列轴线与柱基施工测量1厂房柱列轴线测设 根据厂房平面图上所注的柱间距和跨距尺寸，用钢尺沿矩形控制网各边量出各柱列轴线控制桩的位置，并打入大木桩，桩顶用小钉标出点位，作为柱基测设和施工安装的依据。丈量时应以相邻的两个距离指标桩为起点分别进行，以便检核。CBASRPQ123456789123456789213456789abcd1234561厂房控制桩厂房控制桩 2厂房矩形控制网厂房矩形控制网 3柱列轴线控制桩柱列轴线控制桩4距离指标桩距离指标桩 5定位小木桩定位小木桩 6柱基础柱基础2柱基定位和放线 （1）安置两台经纬仪，在两条互相垂直的柱列轴线控制桩上，沿轴线方向交会出各柱基的位置（即柱列轴线的交点），此项工作称为柱基定位。（2）在柱基的四周轴线上，打入四个定位小木桩a、b、c、d，其桩位应在基础开挖边线以外，比基础深度大1.5倍的地方，作为修坑和立模的依据。（3）按照基础详图所注尺寸和基坑放坡宽度，用特制角尺，放出基坑开挖边界线，并撒出白灰线以便开挖，此项工作称为基础放线。3柱基施工测量 （1）基坑开挖深度的控制 当基坑挖到一定深度时，应在基坑四壁，离基坑底设计标高0.5m处，测设水平桩，作为检查基坑底标高和控制垫层的依据。（2）杯形基础立模测量 基础垫层打好后，根据基坑周边定位小木桩，用拉线吊锤球的方法，把柱基定位线投测到垫层上，弹出墨线，用红漆画出标记，作为柱基立模板和布置基础钢筋的依据。立模时，将模板底线对准垫层上的定位线，并用锤球检查模板是否垂直。将柱基顶面设计标高测设在模板内壁，作为浇灌混凝土的高度依据。四、厂房预制构件安装测量1柱子安装测量2吊车梁安装测量3屋架安装测量1柱子安装测量 （1）柱子安装应满足的基本要求 柱子中心线应与相应的柱列轴线一致，其允许偏差为5mm。牛腿顶面和柱顶面的实际标高应与设计标高一致，其允许误差为（58mm），柱高大于5m时为8mm。柱身垂直允许误差为当柱高5m时为5mm；当柱高510m时，为10mm；当柱高超过10m时，则为柱高的1/1000，但不得大于20mm。（2）柱子安装前的准备工作1）在柱基顶面投测柱列轴线2）柱身弹线3）杯底找平1）在柱基顶面投测柱列轴线 柱基拆模后，用经纬仪根据柱列轴线控制桩，将柱列轴线投测到杯口顶面上，并弹出墨线，用红漆画出“”标志，作为安装柱子时确定轴线的依据。如果柱列轴线不通过柱子的中心线，应在杯形基础顶面上加弹柱中心线。用水准仪，在杯口内壁，测设一条一般为0.600m的标高线（一般杯口顶面的标高为0.500m），并画出“”标志，作为杯底找平的依据。123图图11-26 杯形基础杯形基础1柱中心线柱中心线 260cm标高线标高线 3杯底杯底2）柱身弹线 柱子安装前，应将每根柱子按轴线位置进行编号。在每根柱子的三个侧面弹出柱中心线，并在每条线的上端和下端近杯口处画出“”标志。根据牛腿面的设计标高，从牛腿面向下用钢尺量出0.600m的标高线，并画出“”标志。柱中线柱中线柱中线柱中线0.0000.600图图11-27 柱身弹线柱身弹线3）杯底找平 先量出柱子的0.600m标高线至柱底面的长度；再在相应的柱基杯口内，量出0.600m标高线至杯底的高度，并进行比较，以确定杯底找平厚度，最后用水泥沙浆根据找平厚度，在杯底进行找平，使牛腿面符合设计高程。（3）柱子的安装测量 柱子安装测量的目的是保证柱子平面和高程符合设计要求，柱身铅直。1）预制的钢筋混泥土柱子插入杯口后，应使柱子三面的中心线与杯口中心线对齐，用木楔或钢楔临时固定。2）柱子立稳后，立即用水准仪检测柱身上的0.000m标高线，其容许误差为3mm。3）用两台经纬仪，分别安置在柱基纵、横轴线上，离柱子的距离不小于柱高的1.5倍，先用望远镜瞄准柱底的中心线标志，固定照准部后，再缓慢抬高望远镜观察柱子偏离十字丝竖丝的方向，指挥用钢丝绳拉直柱子，直至从两台经纬仪中，观测到的柱子中心线都与十字丝竖丝重合为止。4）在杯口与柱子的缝隙中浇入混凝土，以固定柱子的位置。5）在实际安装时，一般是一次把许多柱子都竖起来，然后进行垂直校正。这时，可把两台经纬仪分别安置在纵横轴线的一侧，一次可校正几根柱子，但仪器偏离轴线的角度，应在15以内。梁中心线梁中心线柱中心线柱中心线定位轴线定位轴线图图11-28 柱子垂直度校正柱子垂直度校正经纬仪经纬仪a）b）（4）柱子安装测量的注意事项 1）所使用的经纬仪必须严格校正，操作时，应使照准部水准管气泡严格居中。2）校正时，除注意柱子垂直外，还应随时检查柱子中心线是否对准杯口柱列轴线标志，以防柱子安装就位后，产生水平位移。3）在校正变截面的柱子时，经纬仪必须安置在柱列轴线上，以免产生差错。4）在日照下校正柱子的垂直度时，应考虑日照使柱顶向阴面弯曲的影响，为避免此种影响，宜在早晨或阴天校正。2吊车梁安装测量 吊车梁安装测量主要是保证吊车梁中线位置和吊车梁的标高满足设计要求。（1）吊车梁安装前的准备工作1）在柱面上量出吊车梁顶面标高2）在吊车梁上弹出梁的中心线3）在牛腿面上弹出梁的中心线1）在柱面上量出吊车梁顶面标高 根据柱子上的0.000m标高线，用钢尺沿柱面向上量出吊车梁顶面设计标高线，作为调整吊车梁面标高的依据。2）在吊车梁上弹出梁的中心线 在吊车梁的顶面和两端面上，用墨线弹出梁的中心线，作为安装定位的依据。吊车梁中心线吊车梁中心线图图11-29 在吊车梁上弹出梁的中心线在吊车梁上弹出梁的中心线3）在牛腿面上弹出梁的中心线 根据厂房中心线，在牛腿面上投测出吊车梁的中心线，投测方法如下：利用厂房中心线A1A1，根据设计轨道间距，在地面上测设出吊车梁中心线（也是吊车轨道中心线）AA和BB。在吊车梁中心线的一个端点A（或B）上安置经纬仪，瞄准另一个端点A（或B），固定照准部，抬高望远镜，即可将吊车梁中心线投测到每根柱子的牛腿面上，并墨线弹出梁的中心线。厂厂房房中中心心线线柱柱中中心心线线吊吊车车轨轨中中心心线线AABBAABBddddA1A1厂厂房房中中心心线线柱柱中中心心线线吊吊车车轨轨中中心心线线AABBAABBA1A1AABBaaaa1m1ma）b）图图11-30 吊车梁的安装测量吊车梁的安装测量（2）吊车梁的安装测量 安装时，使吊车梁两端的梁中心线与牛腿面梁中心线重合，是吊车梁初步定位。采用平行线法，对吊车梁的中心线进行检测，校正方法如下：1）在地面上，从吊车梁中心线，向厂房中心线方向量出长度a（1m），得到平行线AA和BB。2）在平行线一端点A（或B）上安置经纬仪，瞄准另一端点A（或B），固定照准部，抬高望远镜进行测量。3）此时，另外一人在梁上移动横放的木尺，当视线正对准尺上一米刻划线时，尺的零点应与梁面上的中心线重合。如不重合，可用撬杠移动吊车梁，使吊车梁中心线到AA（或BB）的间距等于1m为止。吊车梁安装就位后，先按柱面上定出的吊车梁设计标高线对吊车梁面进行调整，然后将水准仪安置在吊车梁上，每隔3m测一点高程，并与设计高程比较，误差应在3mm以内。3屋架安装测量 （1）屋架安装前的准备工作 屋架吊装前，用经纬仪或其它方法在柱顶面上，测设出屋架定位轴线。在屋架两端弹出屋架中心线，以便进行定位。（2）屋架的安装测量 屋架吊装就位时，应使屋架的中心线与柱顶面上的定位轴线对准，允许误差为5mm。屋架的垂直度可用锤球或经纬仪进行检查。用经纬仪检校方法如下：1）在屋架上安装三把卡尺，一把卡尺安装在屋架上弦中点附近，另外两把分别安装在屋架的两端。自屋架几何中心沿卡尺向外量出一定距离，一般为500 mm，作出标志。2）在地面上，距屋架中线同样距离处，安置经纬仪，观测三把卡尺的标志是否在同一竖直面内，如果屋架竖向偏差较大，则用机具校正，最后将屋架固定。五、烟囱、水塔施工测量 烟囱是截圆锥形的高耸构筑物，其特点是基础小，主体高。施工测量工作主要是：1烟囱的定位、放线2烟囱的基础施工测量3烟囱筒身施工测量1烟囱的定位、放线 （1）烟囱的定位 烟囱的定位主要是定出基础中心的位置。ABCDabcdOrs图11-32 烟囱的定位、放线定位方法如下：1）按设计要求，利用与施工场地已有控制点或建筑物的尺寸关系，在地面上测设出烟囱的中心位置O（即中心桩）。2）在O点安置经纬仪，任选一点A作后视点，并在视线方向上定出a点，倒转望远镜，通过盘左、盘右分中投点法定出b和B；然后，顺时针测设90，定出d和D，倒转望远镜，定出c和C，得到两条互相垂直的定位轴线AB和CD。3）A、B、C、D四点至O点的距离为烟囱高度的11.5倍。a、b、c、d是施工定位桩，用于修坡和确定基础中心，应设置在尽量靠近烟囱而不影响桩位稳固的地方。（2）烟囱的放线 以O点为圆心，以烟囱底部半径r加上基坑放坡宽度s为半径，在地面上用皮尺画圆，并撒出灰线，作为基础开挖的边线。2烟囱的基础施工测量 （1）当基坑开挖接近设计标高时，在基坑内壁测设水平桩，作为检查基坑底标高和打垫层的依据。（2）坑底夯实后，从定位桩拉两根细线，用锤球把烟囱中心投测到坑底，钉上木桩，作为垫层的中心控制点。（3）浇灌混凝土基础时，应在基础中心埋设钢筋作为标志，根据定位轴线，用经纬仪把烟囱中心投测到标志上，并刻上“+”字，作为施工过程中，控制筒身中心位置的依据。3烟囱筒身施工测量（1）引测烟囱中心线（2）烟囱外筒壁收坡控制（3）烟囱筒体标高的控制（1）引测烟囱中心线 在烟囱施工中，应随时将中心点引测到施工的作业面上。1）在烟囱施工中，一般每砌一步架或每升模板一次，就应引测一次中心线，以检核该施工作业面的中心与基础中心是否在同一铅垂线上。引测方法如下：在施工作业面上固定一根枋子，在枋子中心处悬挂812kg的锤球，逐渐移动枋子，直到锤球对准基础中心为止。此时，枋子中心就是该作业面的中心位置。2）另外，烟囱每砌筑完10m，必须用经纬仪引测一次中心线。引测方法如下：分别在控制桩A、B、C、D上安置经纬仪，瞄准相应的控制点a、b、c、d，将轴线点投测到作业面上，并作出标记。然后，按标记拉两条细绳，其交点即为烟囱的中心位置，并与锤球引测的中心位置比较，以作校核。烟囱的中心偏差一般不应超过砌筑高度的1/1 000。3）对于高大的钢筋混凝土烟囱，烟囱模板每滑升一次，就应采用激光铅垂仪进行一次烟囱的铅直定位。定位方法如下：在烟囱底部的中心标志上，安置激光铅垂仪，在作业面中央安置接收靶。在接收靶上，显示的激光光斑中心，即为烟囱的中心位置。4）在检查中心线的同时，以引测的中心位置为圆心，以施工作业面上烟囱的设计半径为半径，用木尺画圆，以检查烟囱壁的位置。刻划尺杆木枋图11-33 烟囱壁位置的检查 （2）烟囱外筒壁收坡控制 烟囱筒壁的收坡，是用靠尺板来控制的。靠尺板的形状，靠尺板两侧的斜边应严格按设计的筒壁斜度制作。使用时，把斜边贴靠在筒体外壁上，若锤球线恰好通过下端缺口，说明筒壁的收坡符合设计要求。图图11-34 坡度靠尺板坡度靠尺板（3）烟囱筒体标高的控制 一般是先用水准仪，在烟囱底部的外壁上，测设出+0.500m（或任一整分米数）的标高线。以此标高线为准，用钢尺直接向上量取高度。
