测神A30BD标定版刷写系统说明.pptx

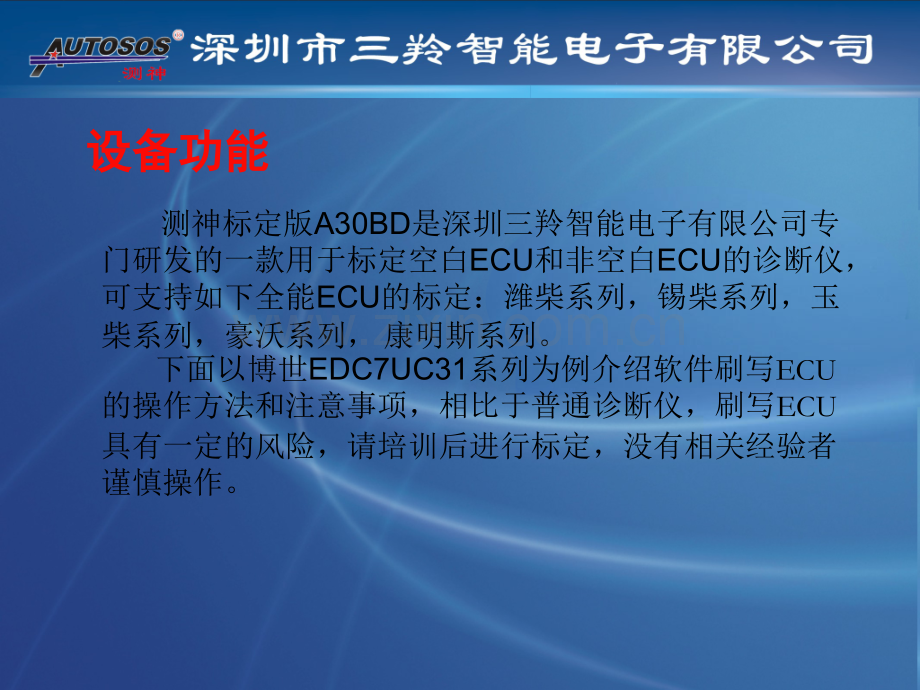

设备功能设备功能 测神标定版A30BD是深圳三羚智能电子有限公司专门研发的一款用于标定空白ECU和非空白ECU的诊断仪，可支持如下全能ECU的标定：潍柴系列，锡柴系列，玉柴系列，豪沃系列，康明斯系列。下面以博世EDC7UC31系列为例介绍软件刷写ECU的操作方法和注意事项，相比于普通诊断仪，刷写ECU具有一定的风险，请培训后进行标定，没有相关经验者谨慎操作。标定工作是用特定软件进行的，ECU中的数据在软件文件中显示，标定就是要确定这些文件中的数据，然后再刷写到ECU中，这样发动机就会按你写入的这些数据工作。标定含义标定含义产品设备部件产品设备部件n下位机一个nUSB数据线一根n主测线一根nAK-02接头一个产品刷写方式产品刷写方式1、车上刷写 车上刷写，需要用与刷写车辆相匹配接头连接诊断座（具体使用准则查阅相关文件），连接测试诊断盒并确定连接A30BD诊断仪。2、单独刷写 单独刷写，把ECU拆下来，根据ECU管脚用跳线连接EDC7UC31系列的ECU，连接好A30BD诊断仪后进行刷写。注意事项注意事项 ECU和诊断仪必须保持通一的电源，电压保持在24V左右，具体请查看后面介绍。刷写ECU过程中，不要断电，断电的话，ECU会刷死。（如果出现刷死情况，请与厂家联系），ECU图片图片管脚管脚n5#电源接地n40#钥匙开关n3#ECU电源n89#K线通信 连接方法：连接方法：40#和3#都是正极保持连通，连到一块，89#连接对应AK02接头的7#号脚。连接步骤：先连接5#，后连接40#和3#,最后连接89#使用前准备工作：使用前准备工作：n1、确定车型号 比如：欧曼、陕汽n2、发动机型号 比如；潍柴、玉柴、锡柴n3、ECU型号 比如：EDC7UC31、EDC16UC40n4、ECU软件版本 比如：P532 V46、P532 V42 并且确定ECU目前没有硬件故障。n5、确定刷写方式 如果在车上刷写，找到车上诊断座，用相匹配接头,连接车上诊断座，并用连接测试诊断盒和A30BD诊断仪，并确定连接上A30BD诊断仪。如果不在车上，拆下ECU刷写，需要外置电源供电，正确连接ECU管脚和A30BD，并且是通一的电源，并确定A30BD诊断仪与ECU连接上。n注意：一定要选择正确接头,电源电压稳定的前提下操作。使用步骤介绍n第一步：打开A30BD诊断仪标定软件，选用 相应的标定菜单进系统n第二步：点击【确定】如下图 进入如下界面n 按键功能介绍n文件框：选择需要刷写的车型号及EDC7UC31系列的 ECU系统文件n【请详细确认信息后刷写】：确认选择的文件的信息名字n【请连接ECU】：读取EDC7UC31系列的 ECU系统版本信息n【确定】：开始刷写EDC7UC31系列的 ECUn第三步：点击【请连接ECU】如下图q注意：如果是空白EDC7UC31系列的ECU请点击【是】，不是点击【否】，空白ECU是读不出版本信息的。n如果不是空白ECU,点击【否】如图下面，能读出版本信息注意查看ECU型号n第四步：点击文件框，从里面选择需要刷写的系统.如下图，注意查看确认选择信息框n第五步：点击【确定】，注意再点击之前，查看此时电源和线路是否稳定，并且刷写过程中不能断电，不然ECU会刷死（如果刷死请联系厂家！）例如下：n注意：刷写过程中不能断电，不然ECU会刷死，请慎重！如下n第七步：点击弹出框【确定】n刷写完成，请断电半分钟，后对ECU进行测试！深圳三羚 2011.12.12
