测绘轴测图画法.pptx

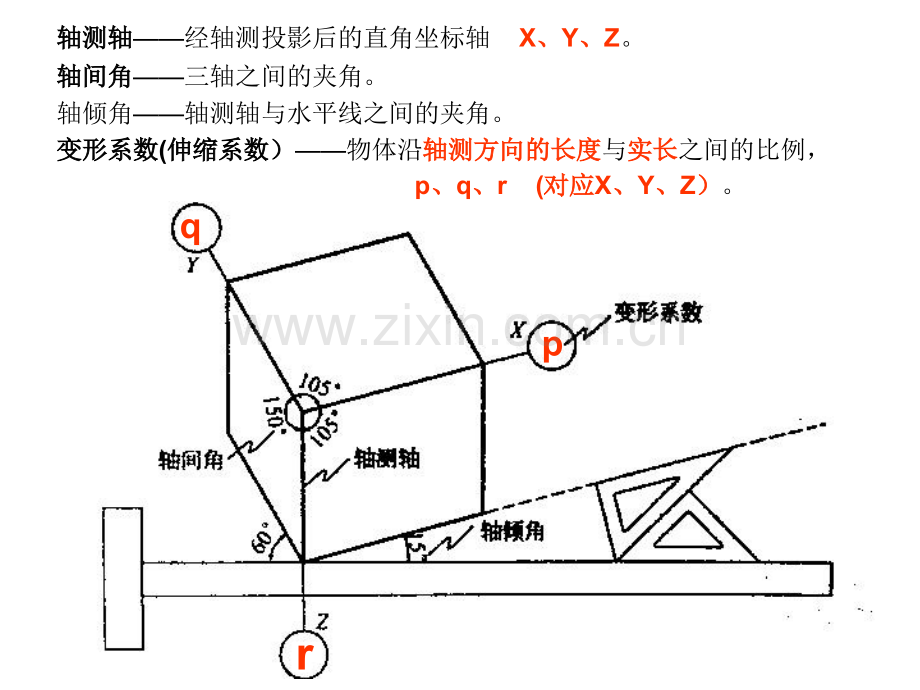

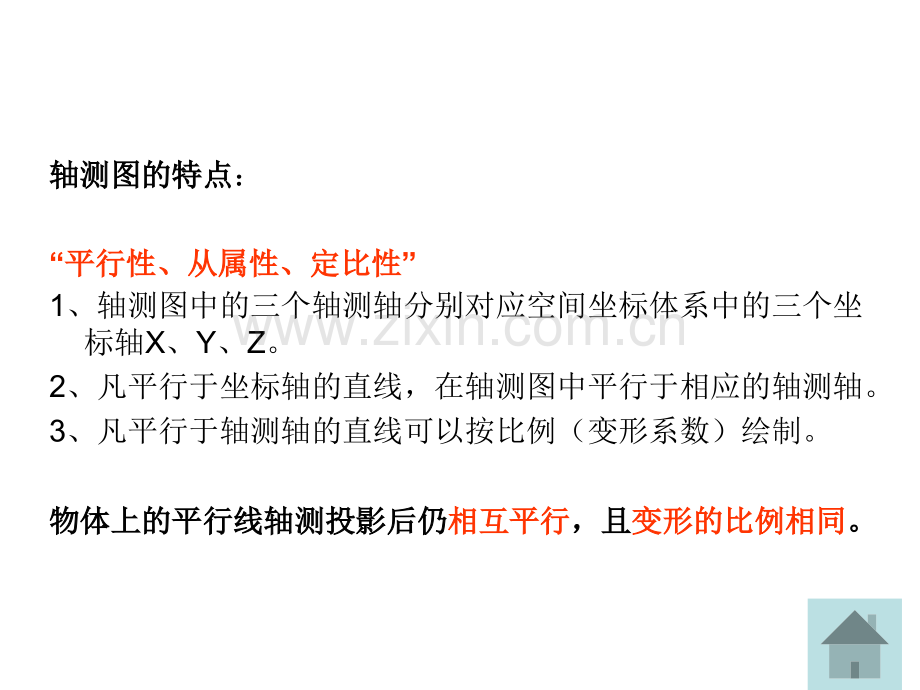

轴测轴轴测轴经轴测投影后的直角坐标轴 X、Y、Z。轴间角轴间角三轴之间的夹角。轴倾角轴测轴与水平线之间的夹角。变形系数变形系数(伸缩系数）伸缩系数）物体沿轴测方向的长度轴测方向的长度与实长实长之间的比例，p、q、r (对应对应X、Y、Z）。pqr 轴测图的特点轴测图的特点：“平行性、从属性、定比性平行性、从属性、定比性”1、轴测图中的三个轴测轴分别对应空间坐标体系中的三个坐 标轴X、Y、Z。2、凡平行于坐标轴的直线，在轴测图中平行于相应的轴测轴。3、凡平行于轴测轴的直线可以按比例（变形系数）绘制。物体上的平行线轴测投影后仍物体上的平行线轴测投影后仍相互平行相互平行，且，且变形的比例相同变形的比例相同。正轴测图正轴测图斜轴测图斜轴测图特性特性投射线与投影面垂直垂直投射线与投影面倾斜倾斜轴测类型轴测类型等测投影二测投影三测投影等测投影二测投影三测投影简称简称正等测正等测正二测正二测正三测斜等测斜等测斜二测斜二测斜三测简化变简化变形系数形系数P=q=r=1P=r=1q=0.5PqrP=q=r=1P=r=1q=0.5正面正面P=q=1r=0.5水平水平Pqr轴间角轴间角例图例图水平斜等测水平斜等测正面正面(水平水平)斜二测斜二测视具体要求选用视具体要求选用5.1.3 轴测图分类正轴测投影面O1X1Y1Z1OXYZ投影面OYXZO1X1Y1Z1斜轴测正等测P=q=r=1 三个面变形程度一致三个面变形程度一致正二测P=r=1 q=0.5两个面变形程度一致，第三个不同。两个面变形程度一致，第三个不同。（水平）斜等测P=q=r=1 顶面反映实形。顶面反映实形。（水平）斜二测P=q=1 r=0.5正立面反映实形。视角升高，适用于反映建筑组团正立面反映实形。视角升高，适用于反映建筑组团（正面）斜二测P=r=1 q=0.5正立面反映实形。正立面反映实形。变形系数的选择：立面斜轴测：立面斜轴测：当OX与OZ的交角等于90度时，表明投影面与OX、OY轴平行，这种角度若用1：1：1的比例绘制，则OY方向会显得很宽而失真。采用OX：OY：OZ1：0.5：1时图形逼真。1、定坐标轴（正等测）、定坐标轴（正等测）2.2.根据立面（根据立面（也可根据平面测量）也可根据平面测量）找体块及门窗定位点找体块及门窗定位点 3.3.根据立面竖起体量，找到门窗高度位置根据立面竖起体量，找到门窗高度位置有些地方是被遮挡的，不必刻画有些地方是被遮挡的，不必刻画窗户细部画法窗户细部画法透明轴测图 透明轴测将建筑物的某些外部构件当成透明的材料，从而使得建筑物的内部空间可以表达出来，同时又以虚线的形式，表示出其外形轮廓。
