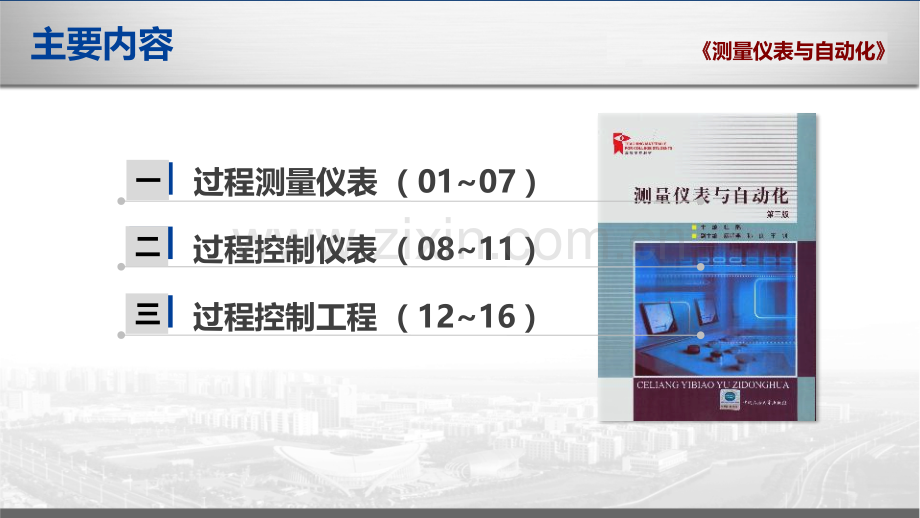

测量仪表与自动化测量仪表及自动化Chemical Instrumentation and Automation 涂玲 中国石油大学（华东）山东青岛黄岛区长江西路66号 266580信息与控制工程学院信息与控制工程学院测量仪表与自动化过程控制工程（1216）（）过程测量仪表（0107）一二三过程控制仪表（0811）主要内容测量仪表与自动化n 压力概述n 弹性式压力计n变送器n压力（差压）变送器n压力仪表的选用、安装与校验01234 02 压力测量及变送测量仪表与自动化 02-5 压力仪表的选用、安装与校验2.压力仪表的安装测压点的选择引压管的铺设压力表的安装测量仪表与自动化 02-5 压力仪表的选用、安装与校验2.压力仪表的安装(1)测压点的选择应能反映被测压力的真实大小取压口选在被测介质直线流动的管段部分测流动介质时，使取压力点与流动方向垂直，清除钻孔毛刺 测量液/气体压力时，取压点应在管道下/上部），使道压管内不积存气/液体液体气体测量仪表与自动化2.压力仪表的安装(2)导压管铺设 应保证压力传递精确、快速导压管长度 50m，一般内径为 6 10 mm；水平敷设的导压管应有 1:10 至 1:20 的倾斜度。即：液体引压管下倾，气体引压管上倾。测液（气）体在引压管最高(低)点装排气阀，以利于积存液（气）体排出。易冻易凝介质加装保温伴热管线；在靠近取压点处安装切断阀，以便维修。02-5 压力仪表的选用、安装与校验测量仪表与自动化2.压力仪表的安装(3)压力表的安装考虑环境及介质安装在易观察和检修的地方；安装地点应力求避免振动和高温影响；测量蒸汽压力时应加装凝液管，以防止高温蒸汽直接和测压元件接触；对于有腐蚀介质时，应加装充有中性介质的隔离罐等。02-5 压力仪表的选用、安装与校验测量仪表与自动化 02-5 压力仪表的选用、安装与校验2.压力仪表的安装测量仪表与自动化2.压力仪表的安装(3)压力表的安装连接处应适当选择材料作为密封垫片，以防泄露一般低于80度及2MPa时，用牛皮或橡胶垫片在450度及5MPa以下用石棉或铝垫片；温度及压力更高时用退火紫铜或铝垫片。测氧气时，不能使用浸油垫片和有机化学物垫片测乙炔、氨介质压力时，不得使用铜垫片为安全起见，测高压的仪表选有通气孔的以外，安装时表壳应墙壁或无人通过之处，防止发生意外。02-5 压力仪表的选用、安装与校验测量仪表与自动化感感谢谢聆听聆听 休息一下休息一下
