测量仪器的使用与记录03新.pptx

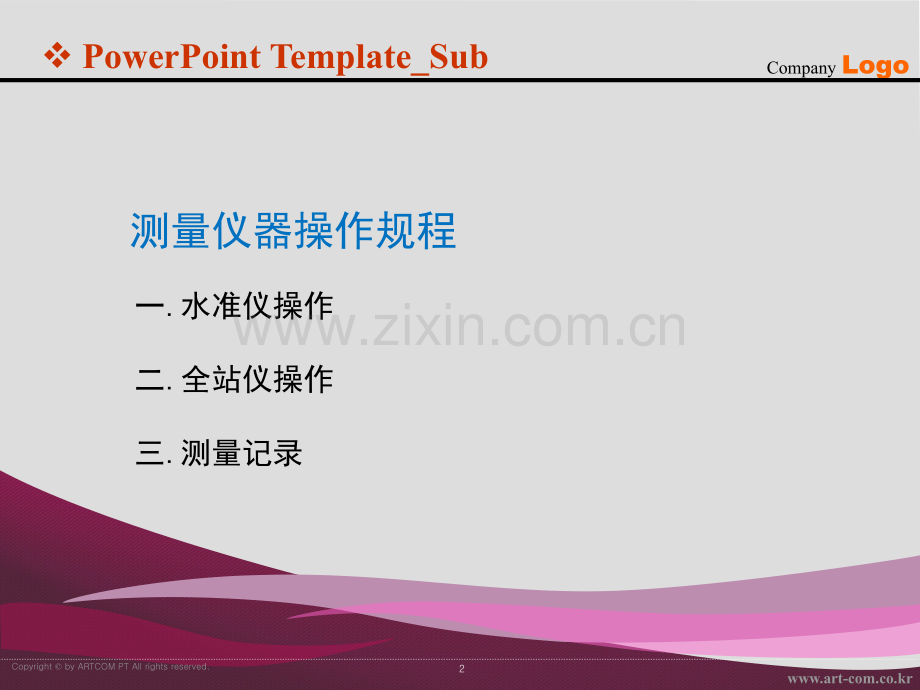

Copyright by ARTCOM PT All rights reserved.www.art-com.co.krCompany Logo1Company Logo2010.08 测量仪器的使用与记录Copyright by ARTCOM PT All rights reserved.工 程 测 量Copyright by ARTCOM PT All rights reserved.www.art-com.co.krCompany Logo2 测量仪器操作规程一.水准仪操作二.全站仪操作三.测量记录v PowerPoint Template_Sub Copyright by ARTCOM PT All rights reserved.www.art-com.co.krCompany Logo.水准仪操作水准仪操作l1 1、水准仪器组合：1.望远镜 2.调整手轮3.圆水准器4.调焦手轮5.目镜6.脚螺旋3154324236Copyright by ARTCOM PT All rights reserved.www.art-com.co.krCompany Logo.水准仪操作水准仪操作l2 2.水准仪的安置：在安置水准仪时应先将脚架大致放平，用眼睛粗测脚架顶面平整度，若在地基较松软的地方架设水准仪，应用脚将脚架踩实。之后安放水准仪。4Copyright by ARTCOM PT All rights reserved.www.art-com.co.krCompany Logo.水准仪操作水准仪操作l3 3、操作要点：在未知两点间，摆开三脚架，从仪器箱取出水准仪安放在三脚架上，利用三个机座螺丝调平，使圆气泡居中，跟着调平管水准器。水平制动手轮是调平的，在水平镜内通过三角棱镜反射，水平重合，就可以了。将望远镜对准未知点（1）上的塔尺，再次调平管水平器重合，读出塔尺的读数（后视），把望远镜旋转到未知点（2）的塔尺，调整管水平器，读出塔尺的读数（前视），记到记录本上。计算公式：两点高差=后视前视。5Copyright by ARTCOM PT All rights reserved.www.art-com.co.krCompany Logo.水准仪操作水准仪操作l4 4.水准仪的瞄准：水准仪瞄准时应先对目镜进行调整，使得镜内十字丝达到最清晰状态，之后调节水准仪的物镜，达到能够清晰视物。在瞄准水准尺后，头部做以轻微晃动，检查十字丝是否随眼睛的晃动而晃动。如有晃动情况，需重新调整目镜和物镜，以便能够消除视差。6Copyright by ARTCOM PT All rights reserved.www.art-com.co.krCompany Logo.全站仪操作l全站仪的基本操作与使用方法l1.全站仪的安置即对中整平：l1）若全站仪是放置在木脚架上，则对中和整平两步工作应穿插进行。首先用脚螺旋调整对点器位置使得对点器中心点与控制点位重合，之后通过调节脚架进行调平。调平完成后，检查对点器中心与控制点位偏移情况，若有偏移则松动全站仪固定螺栓对全站仪进行平移，使得对点器中心与控制点位重合，再检查全站仪平整情况，若水准器泡偏位较大，仍需进行以上步骤的重复工作，最后使得对中和整平情况均达到良好为止。7Copyright by ARTCOM PT All rights reserved.www.art-com.co.krCompany Logo.全站仪操作全站仪操作l2）若全站仪在强制对中台上架设，则直接调整电子水准管对其进行精平。调平后可直接进入测量程序。8Copyright by ARTCOM PT All rights reserved.www.art-com.co.krCompany Logo.全站仪操作l全站仪的瞄准：全站仪的瞄准基本上与水准仪的过程一致，同样要先消除视差，然后瞄准棱镜，在瞄准棱镜时可以用全站仪的十字丝卡住棱镜觇板轴线的刻划线，以代替瞄准棱镜中心9Copyright by ARTCOM PT All rights reserved.www.art-com.co.krCompany Logo.全站仪操作l1.全站仪的基本功能1）角度测量（1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。（2）设置A方向的水平度盘读数为00000。（3）照准第二个目标B，此时显示的水平度盘读数即为两方向间的水平夹角。10Copyright by ARTCOM PT All rights reserved.www.art-com.co.krCompany Logo.全站仪操作全站仪操作l2）距离测量（1）设置棱镜常数 测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。11Copyright by ARTCOM PT All rights reserved.www.art-com.co.krCompany Logo.全站仪操作全站仪操作l（2）设置大气改正值或气温、气压值 光在大气中的传播速度会随大气的温度和气压而变化，15和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。实测时，可输入温度和气压值，全站仪会自动计算大气改正值（也可直接输入大气改正值），并对测距结果进行改正。12Copyright by ARTCOM PT All rights reserved.www.art-com.co.krCompany Logo.全站仪操作全站仪操作l（3）量仪器高、棱镜高并输入全站仪。l（4）距离测量 照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。13Copyright by ARTCOM PT All rights reserved.www.art-com.co.krCompany Logo.全站仪操作全站仪操作l全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。精测模式是最常用的测距模式，测量时间约2.5S，最小显示单位1mm；跟踪模式，常用于跟踪移动目标或放样时连续测距，最小显示一般为1cm，每次测距时间约0.3S；粗测模式，测量时间约0.7S，最小显示单位1cm或1mm。在距离测量或坐标测量时，可按测距模式（MODE）键选择不同的测距模式。应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。14Copyright by ARTCOM PT All rights reserved.www.art-com.co.krCompany Logo.全站仪操作全站仪操作l3）坐标测量（1）设定测站点的三维坐标。（2）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。当设定后视点的坐标时，全站仪会自动计算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。15Copyright by ARTCOM PT All rights reserved.www.art-com.co.krCompany Logo.全站仪操作l3）设置棱镜常数。（4）设置大气改正值或气温、气压值。（5）量仪器高、棱镜高并输入全站仪。（6）照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。16Copyright by ARTCOM PT All rights reserved.www.art-com.co.krCompany Logo.测量记录l1.测量资料应该有的记录包括：日期、天气情况，测量部位、架站位置、后视点点号、后视情况、以及所测的前视点的高程和平面坐标等。l2.对测量数据进行记录时应分类分列记录，并且在水准测量记录时特别应将后视数据与前视数据分列分行记录，以免出现混洧。17Copyright by ARTCOM PT All rights reserved.www.art-com.co.krCompany Logo.测量量记录l3.记录数据时不应有涂改内容，所有测量数据记录应清晰明了，如有作废处应在备注一栏注明，并用细线在数据上轻轻划掉。l4.在记录的过程中应随时将所测结果与设计值相比较，以便能及时发现问题并解决问题，避免多余的重复工作。18Copyright by ARTCOM PT All rights reserved.www.art-com.co.krCompany Logo 完完19
