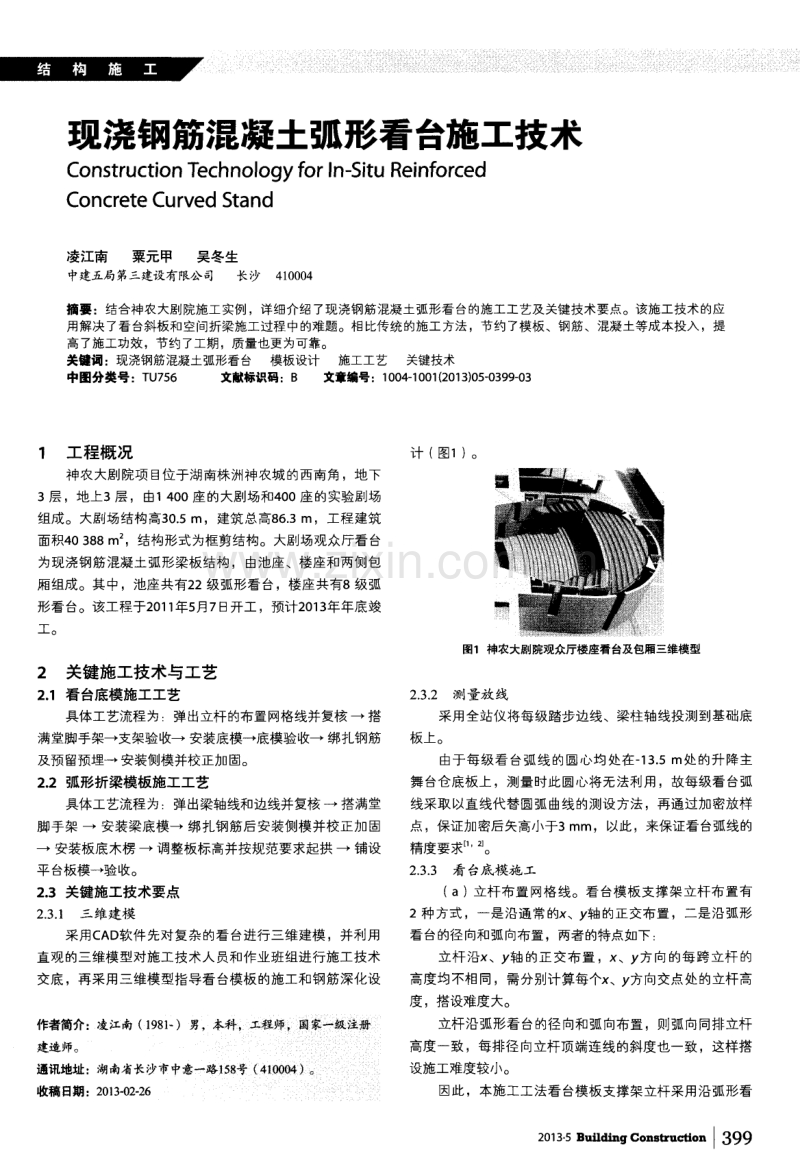

叠 l l一。曩 叠 现浇钢筋混凝土弧形看台施工技术 C o n s t r u c t i o n T e c h n o lo g y f o r I n S i t u R e i n f o r c e d ， 一 一 _ 0 0 - OnC r e t e - _ Ur v ed S t and 凌江南 粟元 甲 吴冬生 中建五局第三建设有限公司 长沙4 1 0 0 0 4 摘要：结合神农大剧院施工实例，详细介绍了现浇钢筋混凝土弧形看台的施工工艺及关键技术要点。该施工技术的应 用解决了看台斜板和空间折梁施工过程中的难题。相比传统的施工方法，节约了模板、钢筋、混凝土等成本投入，提 高 了施工功效 ，节 约了工期 ，质量也更为可靠 。 关键词：现浇钢筋混凝土弧形看台 模板设计 施工工艺 关键技术 中图分类号：T U 7 5 6 文献标识码：B 文章编号：1 0 0 4 1 0 0 1 ( 2 0 1 3 ) 0 5 0 3 9 9 0 3 1 工程概 况 计 ( 图1 ) 。 神农大剧院项 目位于湖南株洲神农城的西南角，地下 3层 ，地上3层 ，由1 4 0 0座的大剧场和4 0 0座 的实验剧场 组成。大剧场结构高3 0 s m，建筑总高8 6 - 3 m，工程建筑 面积4 0 3 8 8 m ，结构形式为框剪结构。大剧场观众厅看台 为现浇钢筋混凝土弧形梁板结构 ，由池座、楼座和两侧包 厢组成。其中，池座共有2 2级弧形看台，楼座共有8级弧 形看台。该工程于2 0 1 1 年5 月7 日开工 ，预计2 0 1 3 年年底竣 工 2 关键施工技术与工艺 2 1 看 台底模 施工工艺 具体工艺流程为 ：弹出立杆的布置网格线并复核 一 搭 满堂脚手架一支架验收一 安装底模一底模验收一 绑扎钢筋 及预留预埋一 安装侧模并校正加固。 2 2 弧形折 梁模 板施工工艺 具体工艺流程为 ：弹出梁轴线和边线并复核 一 搭满堂 脚手架 一 安装梁底模一 绑扎钢筋后安装侧模并校正加固 一 安装板底木楞 一 调整板标高并按规范要求起拱 一 铺设 平台板模一验收。 2 3 关键施工技术要点 2 _ 3 1 三维建模 采用C AD 软件先对复杂 的看台进行三维建模 ，并利用 直观的三维模型对施工技术人员和作业班组进行施工技术 交底 ，再采用三维模型指导看台模板的施工和钢筋深化设 作者简介：凌江南 ( 1 9 8 1 - )男，本科，工程师，国家一级注册 建造师。 通讯地址 ：湖南省长沙市中意一路 1 5 8 号 ( 4 1 o 0 0 4 )。 收稿 日期 ：2 0 1 3 0 2 - 2 6 图1 神农大剧院观众厅楼座看 台及包厢三维模 型 2 3 2测量放 线 采用全站仪将每级踏步边线、梁柱轴线投测到基础底 板上。 由于每级看 台弧线的圆心均处在一 1 3 5 m处的升降主 舞台仓底板上 ，测量时此圆心将无法利用 ，故每级看 台弧 线采取 以直线代替圆弧曲线的测设方法 ，再通过加密放样 点，保证加密后矢高小于3 mm，以此 ，来保证看台弧线的 精度要求 。 2 3 - 3看台底模施工 ( a) 立杆布置网格线。看台模板支撑架 立杆布置有 2种 方式 ，一是沿通常的x 、Y 轴的正交布置，二是沿弧形 看台的径向和弧向布置 ，两者的特点如下 ： 立杆 沿X 、Y 轴 的正交布置 ， X 、Y 方向的每跨 立杆 的 高度均不相同 ，需分别计算每个X 、Y 方向交点处的立杆高 度 ，搭设难度大。 立杆沿弧形看 台的径 向和弧向布置 ，则弧向同排立杆 高度一致 ，每排径向立杆顶端连线的斜度也一致 ，这样搭 设施工难度较小。 因此，本施工工法看 台模板支撑架立杆采用沿弧形看 2 0 1 3 5 B u ti d i n g C 。 n s t r u c t i 。 n l 3 9 9 凌江南粟元甲 吴冬生羲 现浇钢筋混凝土弧形看 台 施工技术 台的径向和弧向布置方式。 先用C A D 软件将立杆布置网格设计好 ，再采用全站仪 把立杆布 置网格 线投 测到基础底板上 ，经复核满足 要求 后 ，开始搭设满堂脚手架 ( 图2)。 f ； 0 图2 池座看台底模支撑架立杆布置网格 ( b) 模板支撑搭设 ：钢管顶部、立杆底部设模板垫 块 ，第1 道水平杆离地2 0 0 m m，步距不大于1 5 m。 ( c) 模板底次龙骨为6 0 mm x 8 0 mm2 0 0 mm杉木 方，以 8 mm双钢管为主龙骨。 ( d)池座看台底模沿径 向剖面如图3 所示。 图3 池座看台底模沿径 向剖面 ( e) 看 台立面外侧模板采用 吊模 ，先用特制垫块 对 吊模高度进行控制，用 1 4 mm对拉螺栓对 吊模进行固定。 为防止混凝土浇筑施工时模板移位，沿看 台方向每隔1 0 m 设1 道斜向拉杆，拉杆与吊模主龙骨相连 ( 图4) 。 2 3 4 看 台弧形折 梁模板施工 ( a) 梁底采用顶托作为支撑形式 ，加密钢管与板和满 堂脚手架连成整体 ，梁两侧立杆距梁边的距离为3 0 0 mm， 立杆沿梁跨度方向间距1 0 0 0 mm，钢管项部立杆底部设模 板垫块 ，第1 道水平杆离地2 0 0 mm，步距不大于1 5 m。 ( b)在3 0 0 mm1 0 0 0 mm梁的梁底增加1根承重立 杆。沿梁长度方向的立杆间距 同板底立杆 间距。 4 o o I 建 筑 施 工第 3 5 卷第 5 期 图4 池座看 台分级 吊模加 固图 ( C )当梁高7 0 0 mm时，应设 1 4 mm对拉螺杆 ， 沿梁高度 方向 ，第 1 道距梁底2 0 0 mm，以后每3 5 0 mm 1 道。沿梁长度方向的螺杆 间距为5 0 0 mm。 图5 池座 看台弧形折梁K L 1 8 沿梁轴 线方 向剖面 2 3 5 座椅送风孔套管预留施工 ( a) 看台板底模安装完后 ，采用全站仪将每个座椅下 送风孔中心位置投测至底模上 。 ( b) 根据全站仪放出的每个座椅下送风孔中心位置， 将每个套管位置轮廓线在模板上划好 。 ( C)送风孔套管固定方式 ：在套管与底模接触的侧面 焊接3个L 形角铁 ，角铁与底模采用自攻螺钉固定牢固 。 图6 池座看台座椅送风孔套管预 留施工现场 2 3 6钢 筋施 工 由于看台座椅需满足视线要求 ，因此 ，座椅下的送风 孔纵横 向布置并不规则，故钢筋布置需在相邻送风孔之间 布置。通过 与设计沟通，我们对钢筋布置进行了深化 ，即 紧贴套管边的底筋按2根并排布置 ，不在套管边的的底筋 按不大于设计间距均布 ，从而解决了施工难题 。 2 - 3 7 看 台梁板混凝 土浇筑 ( a ) 看台梁 、板均采用低坍落度预拌混凝土 ，利用塔 吊配合 吊斗进行浇筑 。看台板 以后浇带为界分段浇筑 ，浇 筑原则为由下向上逐层浇筑 ，为了避免浇筑过程 中混凝土 凌江南 粟元甲 吴； 返浆 ，浇筑过程中需严格控制浇筑速度。 ( b)混凝土 自下而上浇筑 ，先振实底板混凝土 ，到 达踏步位置时再与踏步混凝土一起浇捣 ，其后不断连续向 上推进 ，并随时用木抹子将踏步上表面抹平。 ( c)由于看 台梁 钢 筋较 密 ，故 看 台梁振 捣 采 用 0 3 0 mm振动棒，看台板振捣选用0 5 0 mm振动棒 ，混凝土 振捣 分2次进行 ：第 1 次振捣 随浇筑速度进行 ，为常规工 艺；第2 次振捣在看台板面混凝土第1 次收面后 ，观察看 台 次梁与混凝土板交界的阴角处混凝土是否存在下 陷，对不 密实处需进行二次振捣 ，属辅助振捣。 2 3 8 养护及 拆模 看台板收面结束后应及时用塑料布覆盖看台板表面 ， 并浇水养护 ，混凝土浇筑完成4 8 h 后拆除看台次梁 吊模。 在侧模拆除后对看台所有平 、立面严密覆盖塑料布 ，并设 专人浇水养 护，养护期间保证混凝土表面湿润 ，养护时间 为1 4d 3 结语 神农大剧院观众厅看台采用的三维C AD 建模、圆弧曲 线全站仪加密点放样、看台斜板和空间折梁低坍落度混凝 土施工等一系列技术措施，成功地解决 了现浇钢筋混凝土 弧形看台看 台斜板和空间折梁施工过程中大部分难题 ，减 少了现浇钢筋混凝土弧形看台施工的难度 ，相比传统 的施 工方法 ，节约了模板、钢筋、混凝土等实体材料 ，提高了 施工功效 ，节约 了工期 ，质量更可靠 ，为今后推广应用奠 定 了基础。因此 ，具有显著的社会效益和经济效益。 1 】岳 翠 兰 剧 院斜 柱 和 弧 形 看 台施 工 技 术 J 】 建 筑技 术， 2 0 0 8 ( 9 ) ： 6 7 4 6 7 6 2 】康介 莲 大型体育场现浇钢筋混凝土密肋式圆弧形看 台施工技 术J 城市建设与商业网点， 2 0 0 9 ( 2 3 ) ： 4 2 - 4 6 3 杨郡， 伍路平， 刘汉朝， 等现 浇看台板混凝土施工技术 J _ 施工技 术。 2 0 0 7 ( 4 ) ： 2 3 - 2 4 4 中利成， 王伟， 张玄 国家体育馆现浇清水看台板模板施工技术 J 施工技 术， 2 0 0 7 ( 4 ) ： 2 7 2 8 5 】董树恩， 杨庆德， 赵红梅， 等 国家体育场工程混凝土看台斜梁施 技术 J J 施工技术， 2 0 0 6 ( 1 2 ) ： 1 1 2 1 1 3 ， 1 4 1 6 王文军 济南体 育馆超 长弧 形看台综合施工技 术 J 】 科技风， 2 0 0 9 ( 1 4 ) ：4 0 4 2 【 7 徐增 阳， 徐文武， 金 星 中央 电视 台电视 文化 中心综合施工技术 J J 建筑技术， 2 0 0 8 ( 9 ) ： 6 6 2 6 6 7 ( 上接 第3 9 8 页 ) 值为涂层干膜 的厚度。 ( d) 钢 构件 的涂层 不应脱 皮和返锈 等 ，涂 层应均 匀，无明显的皱皮、流坠、针眼、气泡等。 ( e)主动要求旁站监理进行现场监督 ，同时邀请油 漆供应商现场指导，以使油漆效果达到最好。 5膜布的产品保护 由于虹 口足球场罩棚膜布面积大，几乎覆盖整个足球 场 ，且厚度薄，只有2 mm，又价格不菲 ，由于数年的风吹 日晒雨淋 ，局部 已有损坏 。我们根据现场踏勘的情 况， 制定了有针对性、可靠性和可操作性的产品保护方案： ( a)在所有施工区域下方有效范围内预铺帆布，防止 油漆滴落造成的污染； ( b)采用 固定措 施 防止油漆 桶倾 倒造成 大面 积污 染： ( C) 所有施工人员不允许在膜布上聚集、行走，一律 要求穿防滑软底布鞋 ，严禁吸烟 ； ( d) 所有废弃物做到集 中堆放 ，当天予 以清理 ，严 格做好落手清工作 ； ( e) 强调 全员管理概念 ，对进入现场的所有施工人 员进行必要的教育及宣传 ，强化产品保护意识 ，做 到谁施 工、谁负责。 6 结语 本次钢架翻修存在一定 的风 险和 困难 ，而采用常规 做 法又无法满足工期和费用的要求 ，最终采用 “ 悬挂滑移 法”，顺利地完成 了本工程的钢梁翻修施工 ，取得了良好 的效果。同时 ，通过切实可靠的技术和安全措施 ，严格要 求施工队伍每天对施工作业人员进行安全交底并保留书面 签字资料，并加强现场的监督检查，钢架翻修从开始到结 束未发生一起伤亡事故 ，得到 了大家的一致好评。 1 郭拉元 钢结构的腐蚀与防腐涂装 J 山西冶金，2 0 0 3 ( 1 ) ： 2 5 - 2 6 2 】李荣俊， 阎兵 钢 结构工程防腐涂装浅谈 J 涂料 工业， 2 0 0 0 ( 1 ) ： 3 2 3 4 【 3 】 于水军， 马鸿雁翎 结构防腐与防火涂装施工及其品质控制【 J 涂 料工业 2 0 0 8 ( 3 ) ：4 0 - 4 3 4 田艳玲， 王春喜， 胡浩然 钢结构 防腐的质量控制 J 河南建材， 2 0 0 6 ( 4 ) ： 5 7 5 李明刚 钢结构栈桥的防腐设计 J 钢结构，2 0 1 0 ( 4 ) ：7 2 7 6 6 于丽 关于钢 结构腐蚀 及 防腐对 策问题初探 【 J 中外建筑， 2 0 1 0 ( 6 1 ： 1 9 3 1 9 5 2 o 1 3 5 111 11 i l d i n g c 。 n s t r u c t i 。 n I 4 0 1
