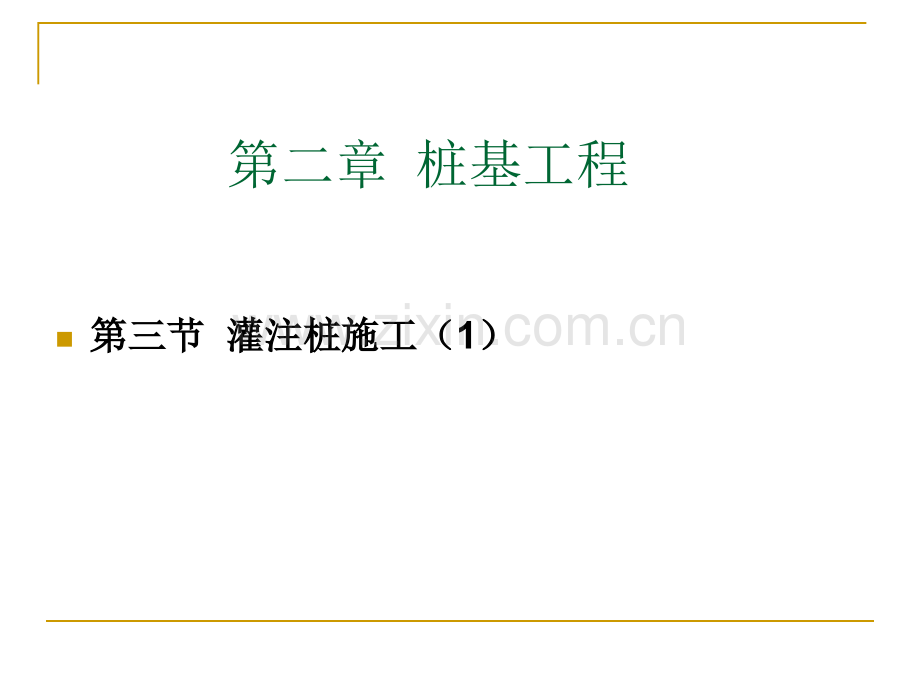

第二章 桩基工程n第三节第三节灌注桩施工（灌注桩施工（1）一、灌注桩的施工准备一、灌注桩的施工准备（一）定桩位和确定成孔顺序（一）定桩位和确定成孔顺序（1）机械钻孔灌注桩、干作业成孔灌注桩等，）机械钻孔灌注桩、干作业成孔灌注桩等，成孔时对土没有挤密作用，一般按现场条件成孔时对土没有挤密作用，一般按现场条件和桩机行走最方便的原则确定成孔顺序。和桩机行走最方便的原则确定成孔顺序。（2）冲孔灌注桩、振动灌注桩、爆扩桩等，成）冲孔灌注桩、振动灌注桩、爆扩桩等，成孔时对土有挤密作用和振动影响，一般可结孔时对土有挤密作用和振动影响，一般可结合现场施工条件，间隔成孔。合现场施工条件，间隔成孔。（二）制作钢筋笼（二）制作钢筋笼（三）混凝土配制（三）混凝土配制石子粒径要求：卵石不宜大于50mm，碎石不宜大于40mm，配筋的桩不宜大于30mm，石子最大粒径不得大于钢筋净距的1/3。坍坍落度落度要求：水下灌注的混凝土宜为1622cm；干作业成孔的混凝土宜为810cm；套管成孔的混凝土宜为68cm。（坍落度是指混凝土的和易性，具体来说就是保证施工的正常进行，其中包括混凝土的保水性，流动性和粘聚性。）2.3.1干作业螺旋钻孔灌注桩：干作业螺旋钻孔灌注桩：300600mm820m适用范围：地下水位较低，土质为填土层、粘性土层、粉土层、适用范围：地下水位较低，土质为填土层、粘性土层、粉土层、砂土层和粒径不大的砾砂层。砂土层和粒径不大的砾砂层。施工工艺：施工工艺：确定成孔顺序确定成孔顺序 桩机就位桩机就位 成孔成孔 钢筋笼钢筋笼 浇砼浇砼 桩承台桩承台钻头的类型：锥式钻头、平底钻头、耙式钻头。钻头的类型：锥式钻头、平底钻头、耙式钻头。成孔方法：长螺旋、短螺旋（正转钻进、反转提土）成孔方法：长螺旋、短螺旋（正转钻进、反转提土）n干作业成孔灌注桩干作业成孔灌注桩n1螺旋钻成孔灌注桩施工工艺螺旋钻成孔灌注桩施工工艺螺旋钻孔机由主机、滑轮组、螺旋钻杆、钻螺旋钻孔机由主机、滑轮组、螺旋钻杆、钻头、滑动支架、出土装置等组成，用于地下水头、滑动支架、出土装置等组成，用于地下水位以上的粘土、粉土、中密以上的砂土或人工位以上的粘土、粉土、中密以上的砂土或人工填土土层的成孔，成孔孔径为填土土层的成孔，成孔孔径为300mm800mm，钻孔深度，钻孔深度812m。配有多种钻头，。配有多种钻头，以适应不同的土层以适应不同的土层.2.3.2泥浆护壁钻孔灌注桩：泥浆护壁钻孔灌注桩：施工工艺：测定桩位施工工艺：测定桩位埋设护筒埋设护筒桩基就位桩基就位成成孔孔清孔清孔钢筋笼钢筋笼浇砼浇砼成孔机械：回转钻机、冲击钻、潜水钻机。成孔机械：回转钻机、冲击钻、潜水钻机。泥浆护壁成孔灌注桩是利用泥浆护壁，通过循环泥浆将泥浆护壁成孔灌注桩是利用泥浆护壁，通过循环泥浆将钻头切削下的土渣排出孔外而成孔，而后吊放钢筋笼，钻头切削下的土渣排出孔外而成孔，而后吊放钢筋笼，水下灌注混凝土而成桩水下灌注混凝土而成桩(导管法）。导管法）。泥浆的作用是护壁、携砂排土、切土润滑、冷却钻头等，泥浆的作用是护壁、携砂排土、切土润滑、冷却钻头等，其中以护壁为主。其中以护壁为主。泥浆循环：泥浆循环：正循环、反循环。正循环、反循环。水下浇筑砼：导管法水下浇筑砼：导管法砼充盈系数：实际浇筑砼量与理论计算砼浇筑量之比。砼充盈系数：实际浇筑砼量与理论计算砼浇筑量之比。正循环回转钻机成孔工艺原理图正循环回转钻机成孔工艺原理图n正循环回转钻成正循环回转钻成孔由钻机回转装孔由钻机回转装置带动钻杆和钻置带动钻杆和钻头回转切削破碎头回转切削破碎岩土，由泥浆泵岩土，由泥浆泵往钻杆输进泥浆，往钻杆输进泥浆，泥浆沿孔壁上升，泥浆沿孔壁上升，从孔口溢浆孔溢从孔口溢浆孔溢出流人泥浆池，出流人泥浆池，经沉淀处理返回经沉淀处理返回循环池循环池潜水钻机冲击钻机冲抓锥5 5、换扩底钻头、扩底成孔、换扩底钻头、扩底成孔nP55P556 6、成孔检测、成孔检测nP56P567 7、清孔、清孔n当钻孔达到设计要求深度并经检查合格当钻孔达到设计要求深度并经检查合格后，应立即进行清孔，目的是后，应立即进行清孔，目的是清除孔底清除孔底沉渣以减少桩基的沉降量沉渣以减少桩基的沉降量，提高承载能提高承载能力力，确保桩基质量。，确保桩基质量。n清孔方法有真空吸泥渣法、射水抽清孔方法有真空吸泥渣法、射水抽渣法、换浆法和掏渣法。渣法、换浆法和掏渣法。8 8、吊放钢筋笼、吊放钢筋笼 n清孔后应立即安放钢筋笼、浇混凝土。清孔后应立即安放钢筋笼、浇混凝土。n钢筋笼一般都在工地制作，制作时要求主筋环钢筋笼一般都在工地制作，制作时要求主筋环向均匀布置，箍筋直径及间距、主筋保护层、向均匀布置，箍筋直径及间距、主筋保护层、加劲箍的间距等均应符合加劲箍的间距等均应符合设计要求设计要求。n分段制作的钢筋笼，其接头采用焊接且应符合分段制作的钢筋笼，其接头采用焊接且应符合施工及验收规范的规定。施工及验收规范的规定。n吊放钢筋笼时应保持垂直、缓缓放人，防止碰吊放钢筋笼时应保持垂直、缓缓放人，防止碰撞孔壁。撞孔壁。钻孔灌注桩-护筒埋设钻孔灌注桩钻孔钻孔灌注桩-钢筋笼吊装钻孔灌注桩混凝土浇筑钻孔灌注桩-泥浆运输车辆
